Доп. блок реле и предохранителей

[Rex86]

Начинаю делать доп. блок. Купил от пятнашки, раскурочил. На вход подал провод от второй АКБ 6мм/кв. Планирую подключение рации, передних, боковых, задних фар, компрессора, насоса для перекачки топлива, освещение кунга и доп.розетку. Схему и разводку пока не продумал. Может есть советы или готовые схемы? Бу благодарен. P.S: В блоке имеется 6 реле и 16 предохранителей.

[чаки]

Тоже думал про это, но пока не созрел, куда планируете поставить блок?

[Rex86]

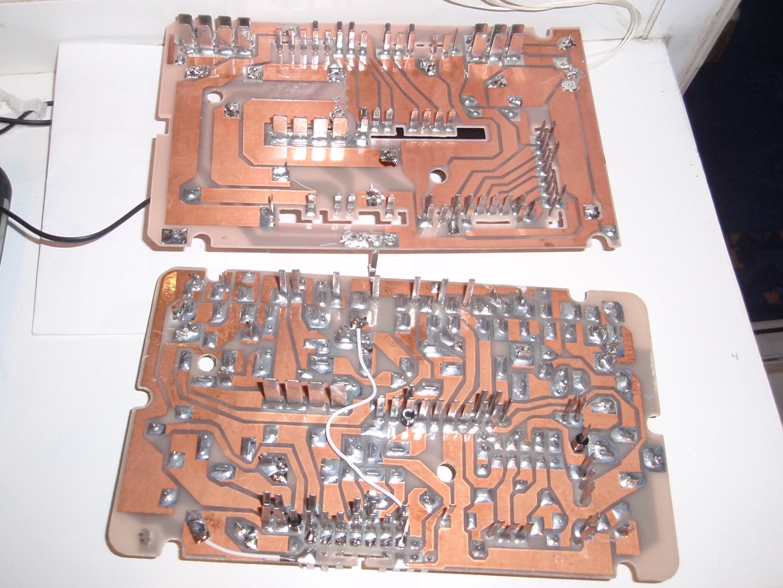

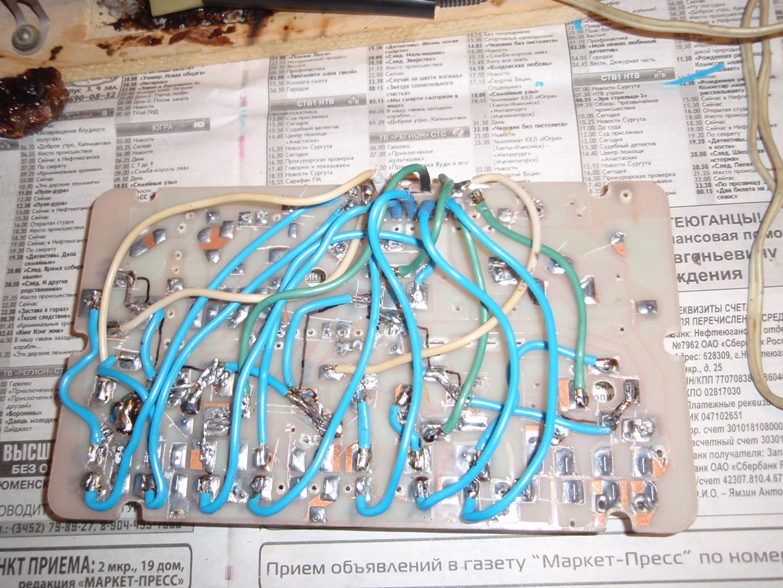

Поставлю, скорее всего, за заднюю спинку (у меня L200 2003). Сейчас занят адским трудом-раскурочил платы и удаляю дорожки на той плате, на которую крепятся реле и предохранители. Оставляю только места пайки под них. Для меня проще спаять все заново на проводах как нужно мне, чем разобраться в заводской конструкции. Когда сделаю, отчитаюсь с фото. Что-то советы пока сыпятся.

[Rex86]

Даааа, блин, 40 просмотров, и тишина Бойкая жизнь, однако. Ну и ладно, сам сделаю.

[Rex86]

А я все таки сделал!!!!!!---- Что скажете?http://www.pickupclub.ru/forum/forumdisplay.php?f=85.

[Chairman]

А я все таки сделал!!!!!!---- Что скажете?http://www.pickupclub.ru/forum/forumdisplay.php?f=85.

не видно...
Зашел на первую же ветку, нет прав чтобы просмотреть фото

У меня в штатный блок вошло дополнительно 16 предохранителей и одно реле

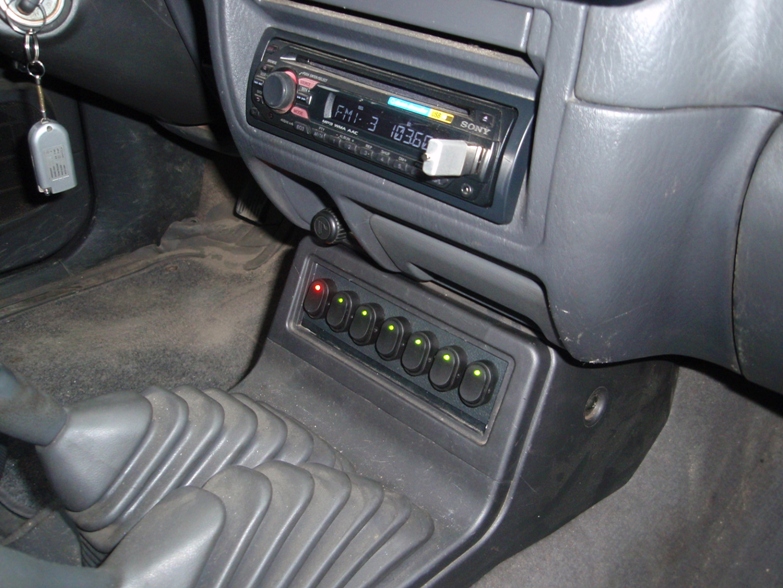

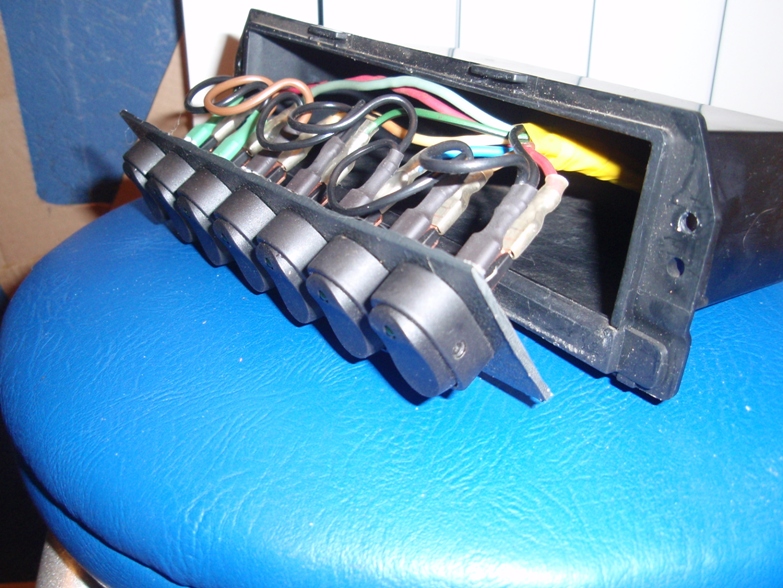

Остальные реле пришлось разместить так

[Rex86]

Не видно? Хм, не знал. Ну тогда и сюда фото выложу, текст уже не буду, кто хочет, тот найдет.

[Rex86]

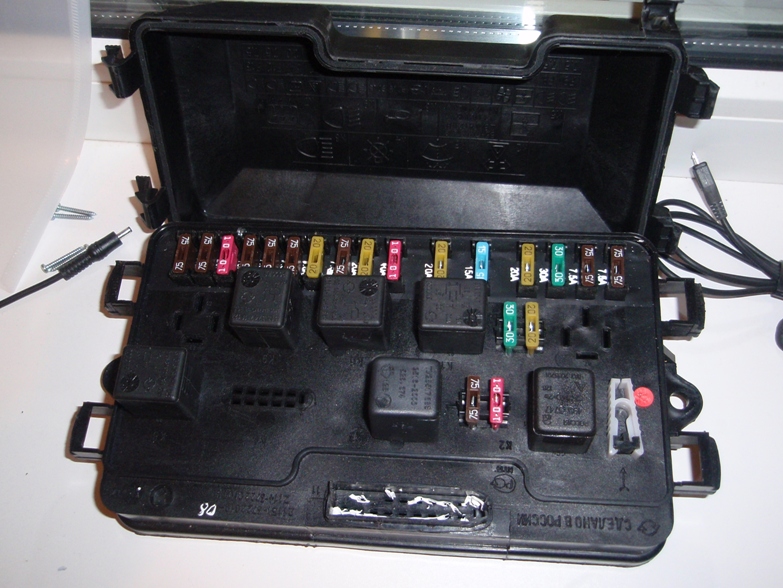

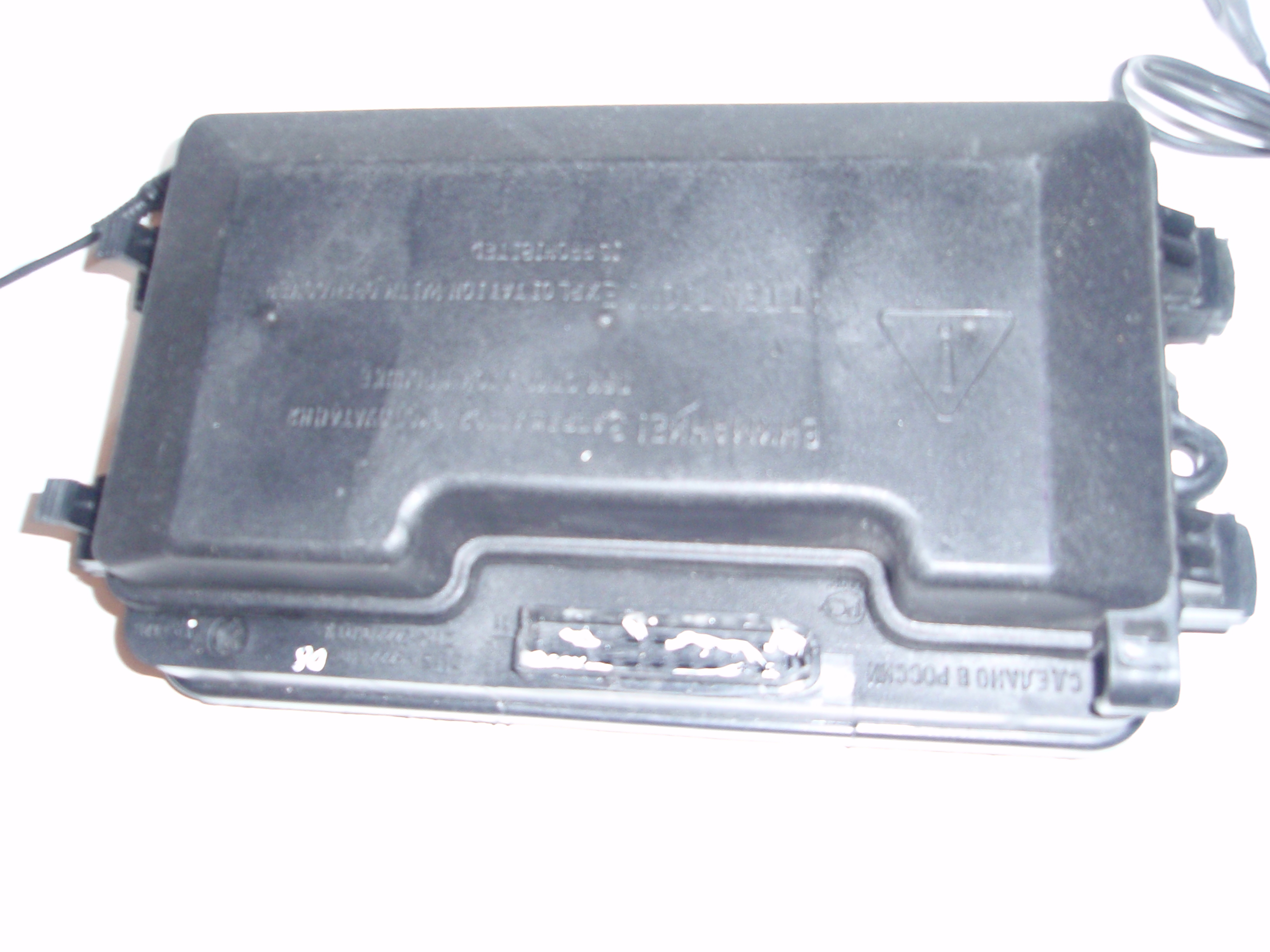

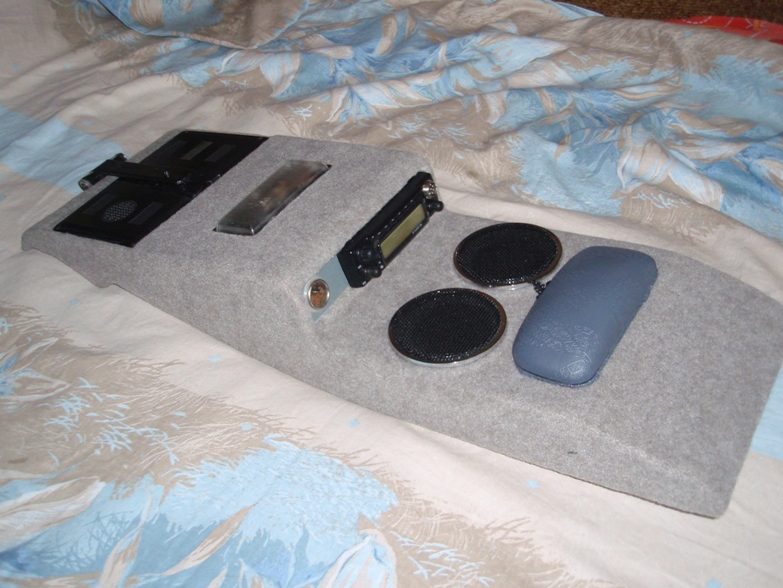

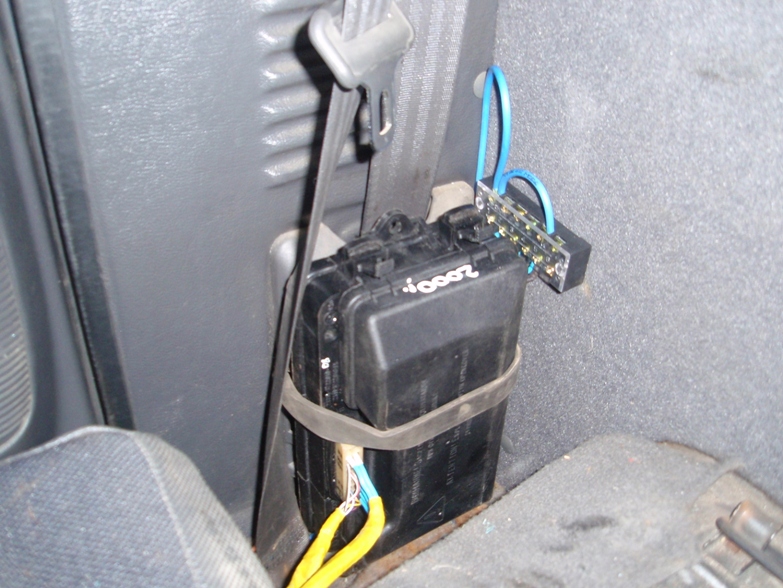

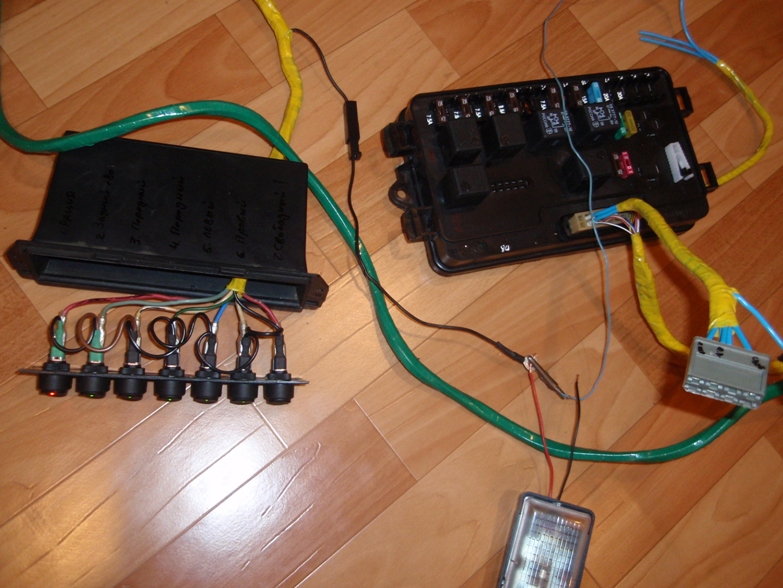

Просто все начиналось с рации и желания сделать консоль. А потом пошло как снежный ком. Ну и чтобы не разбрасывать реле по всей машине затеял общий блок на все случаи жизни. Вот он.

А вчера рацию подъсоединил и настроил, уже пользуюсь. Жаль немного, что никто советом не помог пока делал, кто-то может и не в теме, а кто-то просто поленился. Ну и ладно, зато все работает как хотелось.

[deniss13]

немчин
я вот тоже такое хочу, но для меня это темный лес. Сегодня пробовал подключить люстру, накачал схем из инета, набрал проводов, релюшек, кнопок, клемм.... не работает ни фига. Целый день проипался, завтра/послезавтра поеду к электрику, чтобы подключил и растолковал, что не так делаю

[lincher]

Какой материал для консоли использовал?

[Rex86]

Какой материал для консоли использовал?

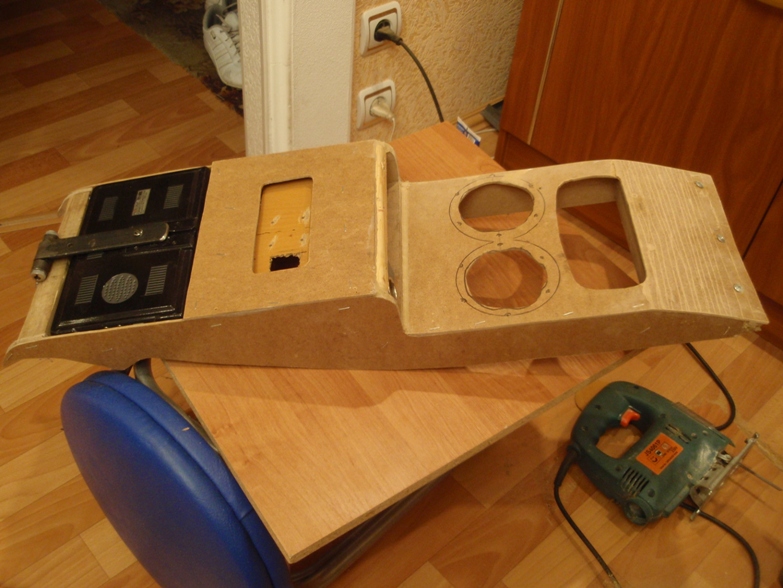

Купил стеновую панель из МДФ, из нее и делал. Легкая и очень прочная, и обрабатывается легко.

[Rex86]

Для Дениса13. Все не так уж сложно, но трудоемко. Плюс подключаешь к 30-му и 85-му контактам реле, выход на фары пойдет с 87-го контакта-на лампу, второй провод с лампы-на массу. С 86-го контакта можно тонким проводом на выключатель, второй провод с выключателя пускаешь на массу. И все. Мне даже схему рисовать не пришлось, все в голове, только не запариться с плюсом(строго 30-й и 85-й). Пробуй сам, Удачи!

[Chairman]

Для Дениса13. Все не так уж сложно, но трудоемко. Плюс подключаешь к 30-му и 85-му контактам реле, выход на фары пойдет с 87-го контакта-на лампу, второй провод с лампы-на массу. С 86-го контакта можно тонким проводом на выключатель, второй провод с выключателя пускаешь на массу. И все. Мне даже схему рисовать не пришлось, все в голове, только не запариться с плюсом(строго 30-й и 85-й). Пробуй сам, Удачи!

И не забыть предохранитель как можно ближе к аккумулятору...

[lincher]

Какой материал для консоли использовал?

Купил стеновую панель из МДФ, из нее и делал. Легкая и очень прочная, и обрабатывается легко.

Это такая, как ставится на заднюю стенку шкафов, одна сторона шершавая, а вторая гладкая, толщина примерно 5 мм?

[Rex86]

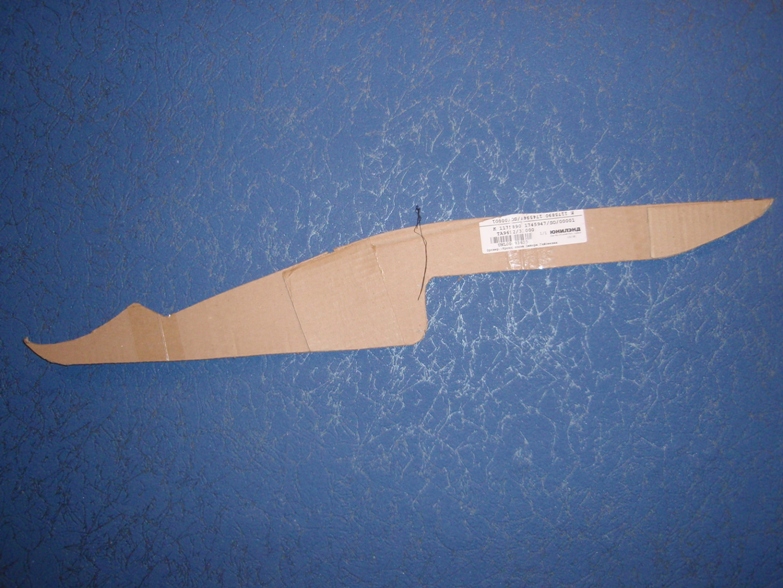

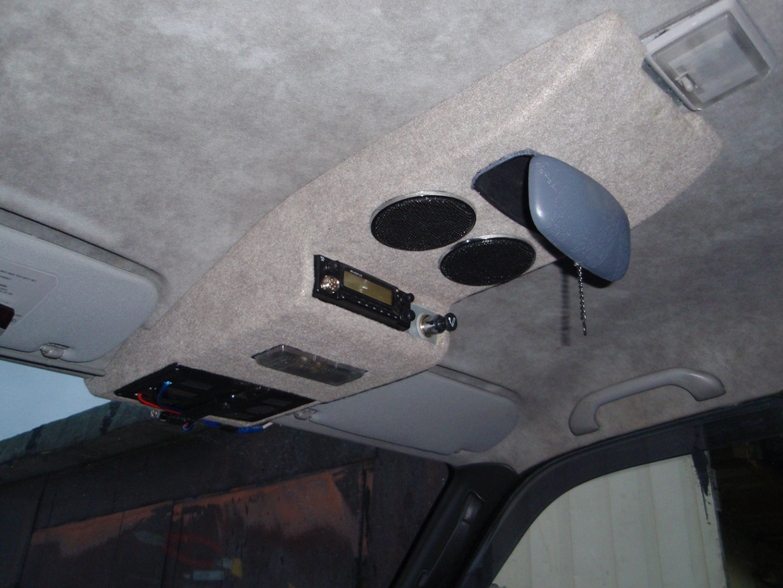

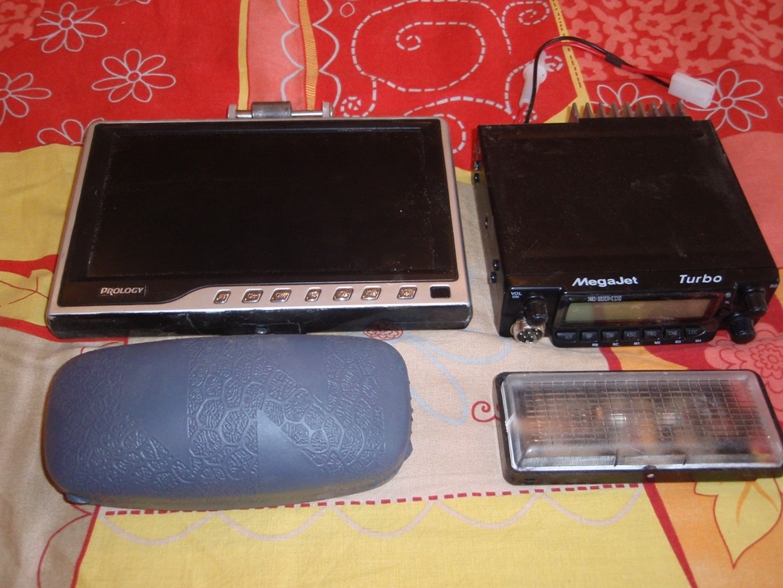

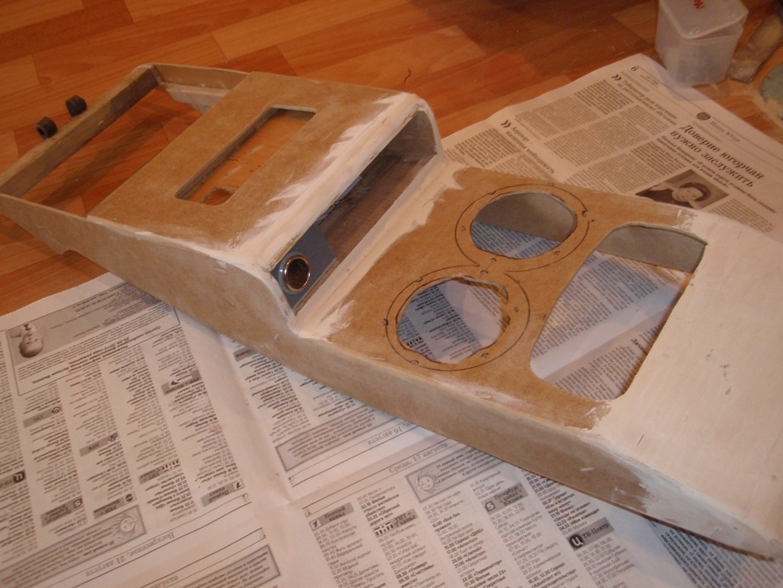

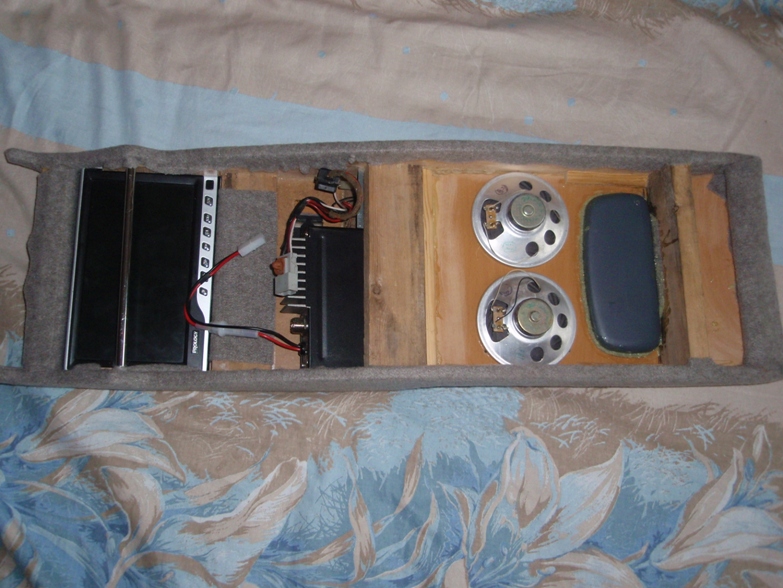

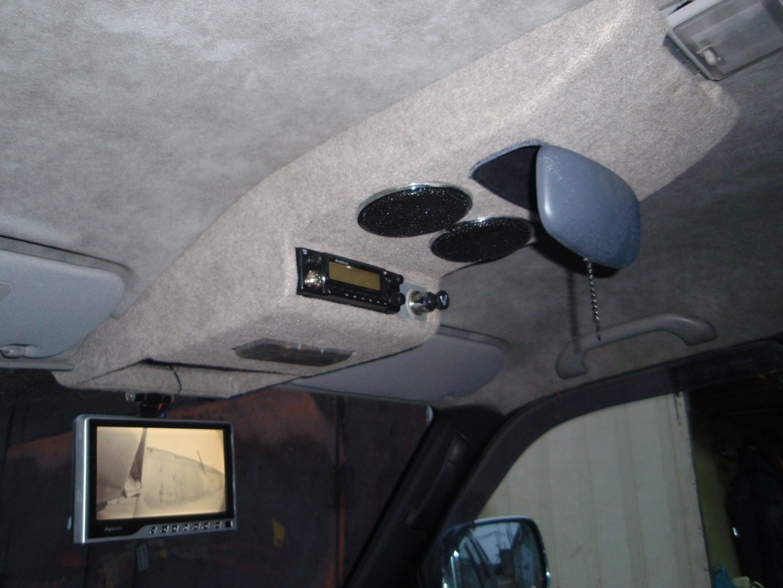

Ну не совсем она. Вот есть стеновые пластиковые панели, а есть из МДФ-типа плотного оргалита, все они 3-х метровые продаются. Толщина 5мм, но намного крепче оргалита. Я одну панельку купил, из нее сделал боковины, а из такого как ты говоришь сделал плоскость в которую вставил телевизор, подсветку, динамики и очечник. Только у меня с кухонного гарнитура задняя стенка тоньше оказалась-3мм. Из такой оказалось удобней делать. И все-равно чтобы загнуть в конце сделал глубокие прорези поперек. Потом эти резы прошпаклевал и зачистил. Там на фото видно.

[lincher]

Ну не совсем она. Вот есть стеновые пластиковые панели, а есть из МДФ-типа плотного оргалита, все они 3-х метровые продаются. Толщина 5мм, но намного крепче оргалита. Я одну панельку купил, из нее сделал боковины, а из такого как ты говоришь сделал плоскость в которую вставил телевизор, подсветку, динамики и очечник. Только у меня с кухонного гарнитура задняя стенка тоньше оказалась-3мм. Из такой оказалось удобней делать. И все-равно чтобы загнуть в конце сделал глубокие прорези поперек. Потом эти резы прошпаклевал и зачистил. Там на фото видно.

А, теперь понял. Спасибо. Тоже хочу попробовать.

[Rex86]

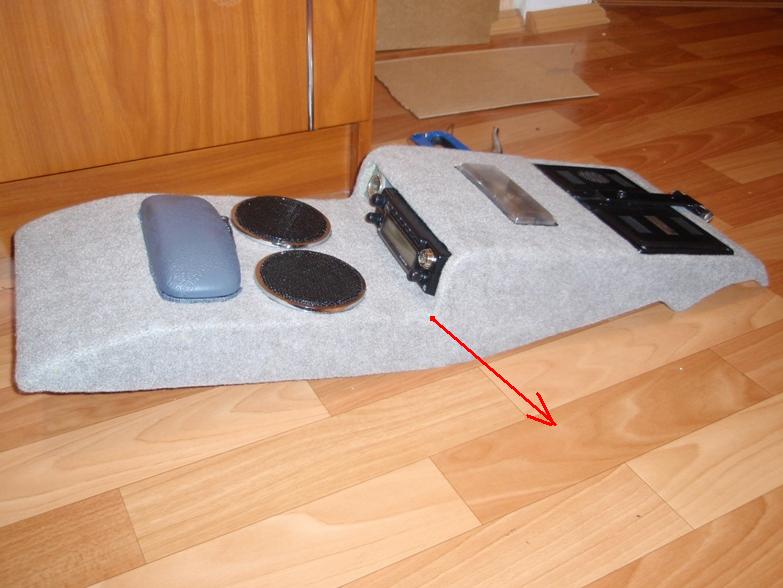

Попробуй, получится. Маленький совет: когда будешь обътягивать сначала потяни вот в этом направлении-

. Я сам первый раз этим занялся и случайно так потянул. Ткань аккуратно легла во впадину,ну а дальше уже просто. На Момент очень легко. Удачи!

[deniss13]

Для Дениса13. Все не так уж сложно, но трудоемко. Плюс подключаешь к 30-му и 85-му контактам реле, выход на фары пойдет с 87-го контакта-на лампу, второй провод с лампы-на массу. С 86-го контакта можно тонким проводом на выключатель, второй провод с выключателя пускаешь на массу. И все. Мне даже схему рисовать не пришлось, все в голове, только не запариться с плюсом(строго 30-й и 85-й). Пробуй сам, Удачи!

сегодня собрал, в тестовом варианте, по твоей схеме - работает! Буду на неделе подключать на постоянку. Теперь думаю над гуманным способом, завести провода в салон.

[Rex86]

[/quote]
Теперь думаю над гуманным способом, завести провода в салон.[/quote]
У нас примерно одинаковое устройство машин. Я брал + от правого аккумулятора, потом через предохранитель(40Амп) завел провод в салон. Там с правой стороны по ходу машины есть ввод жгута проводов в стенке. Затаскивать не очень удобно-упирается в кожух отопителя, зато минимальное расстояние до салона и будущих кнопок. Я снял бардачок,так удобней будет, потом из моторного отсека запихнул тонкий крепкий провод. Он там за отопителем весь перекручивается, но в конце концов появится в салоне! Потом за оставшийся конец привязываешь свой кабель и втаскиваешь в салон. Это лучший вариант. А есть еще такой же ввод слева, но там совсем хреново, провод будет выходить где-то за предохранителями. Пробуй, все получится!

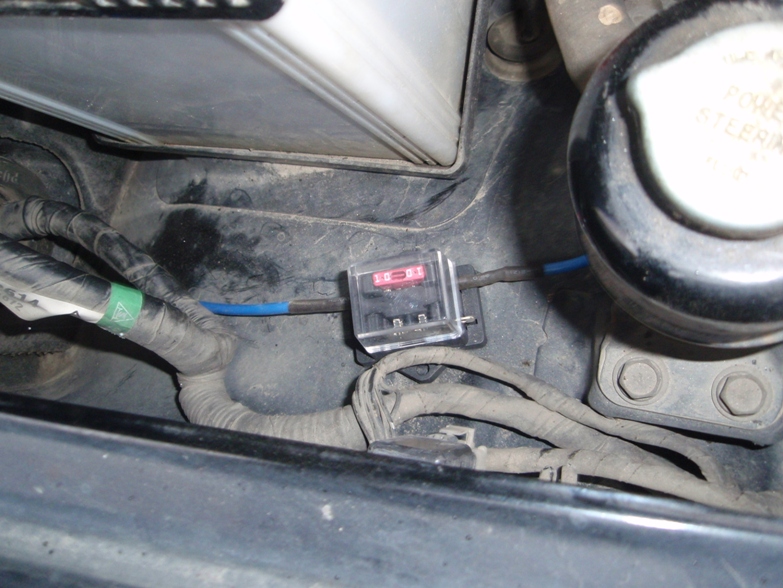

На фотке еще на 10 ампер стоит, это на испытания ставил. Сейчас уже на 40Амп. Удачи!

[Chairman]

Потом за оставшийся конец привязываешь свой кабель и втаскиваешь в салон.

Не забудь смазать маслом.
Я брызгаю силиконовой смазкой из баллончика.
