ФОТООТЧЕТ по ремонту ТЕРМОМУФТЫ

[montero565]

Здравствуйте, Форумчани!
Решил сделать фотоотчет по ремонту термомуфты.
Проблема была в следующем: при нахождении в пробке, машина начинала греться, спасала задняя и передняя печка от перегрева. Ноги гарели! Пришлось попробовать отремонтировать и что самое главное ПОЛУЧИЛОСЬ! 2 дня полет нормальный, трафик такой же, жара такая же!

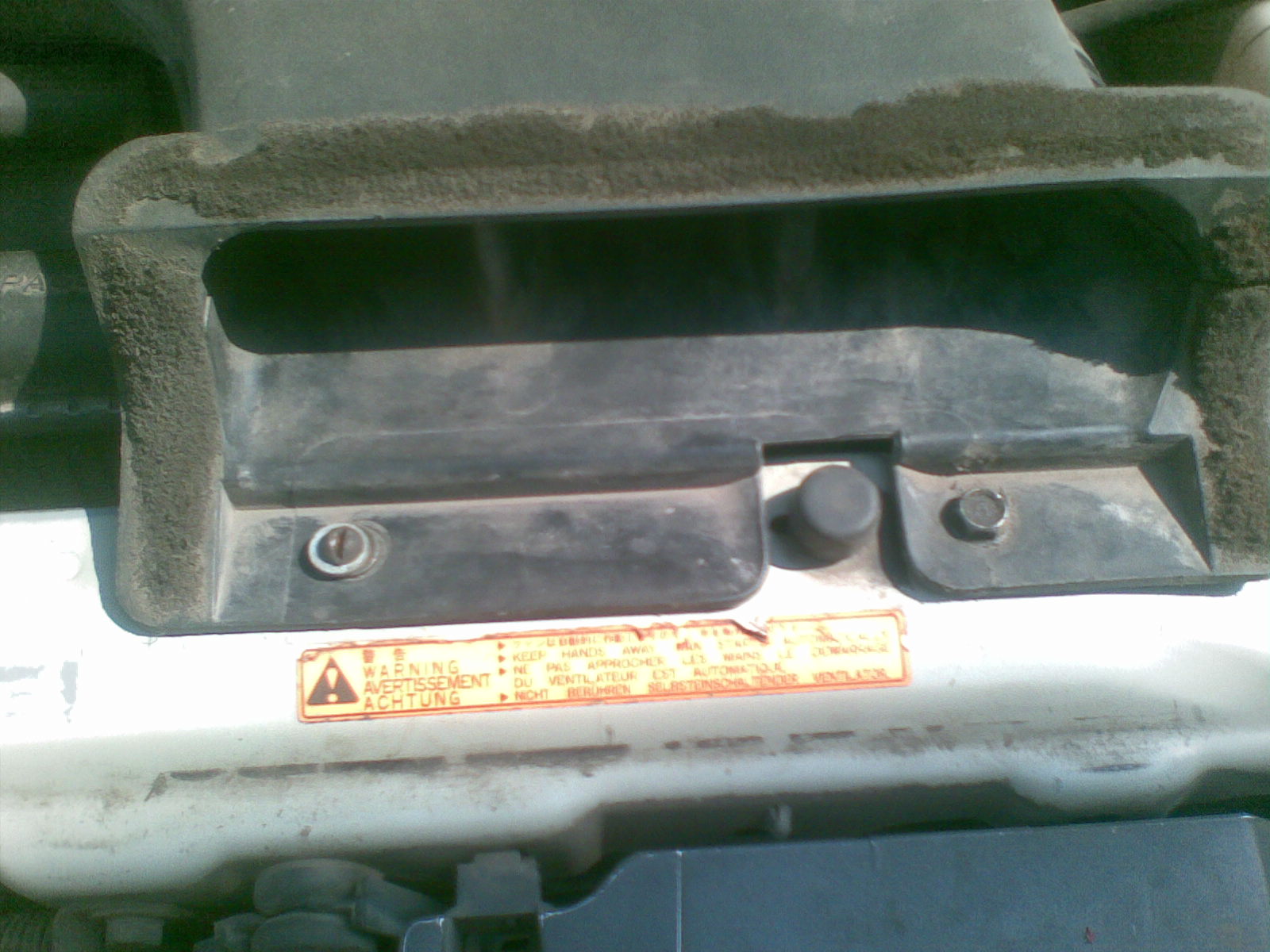

Итак, начнем. Открываем капот, снимаем колено воздухозаборника (обычно 2 болта на М8 под ключ на 10)

, потом верхний дополнительный кожух направления потока, у меня его не было уже. установлен над вентилятором.

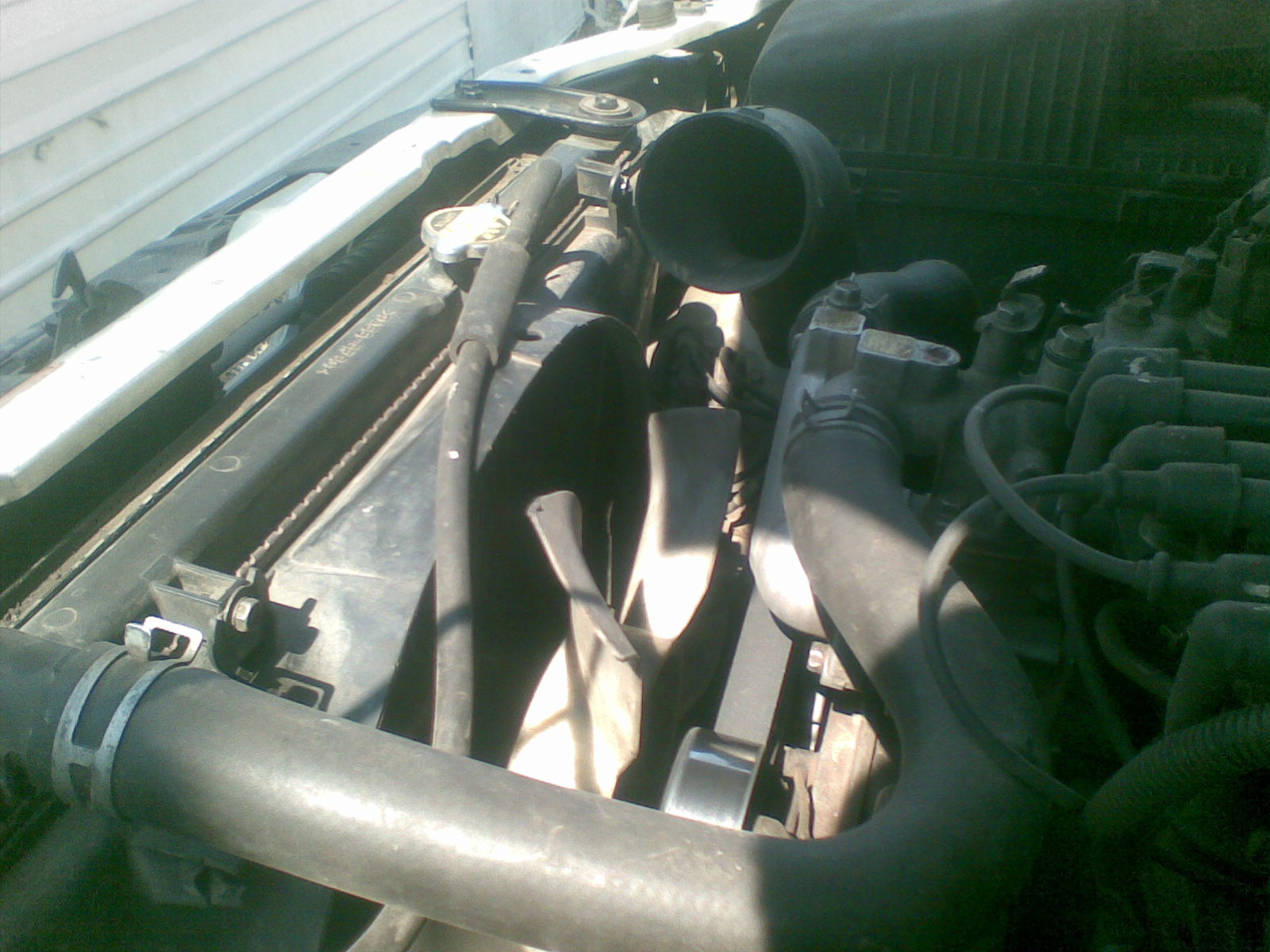

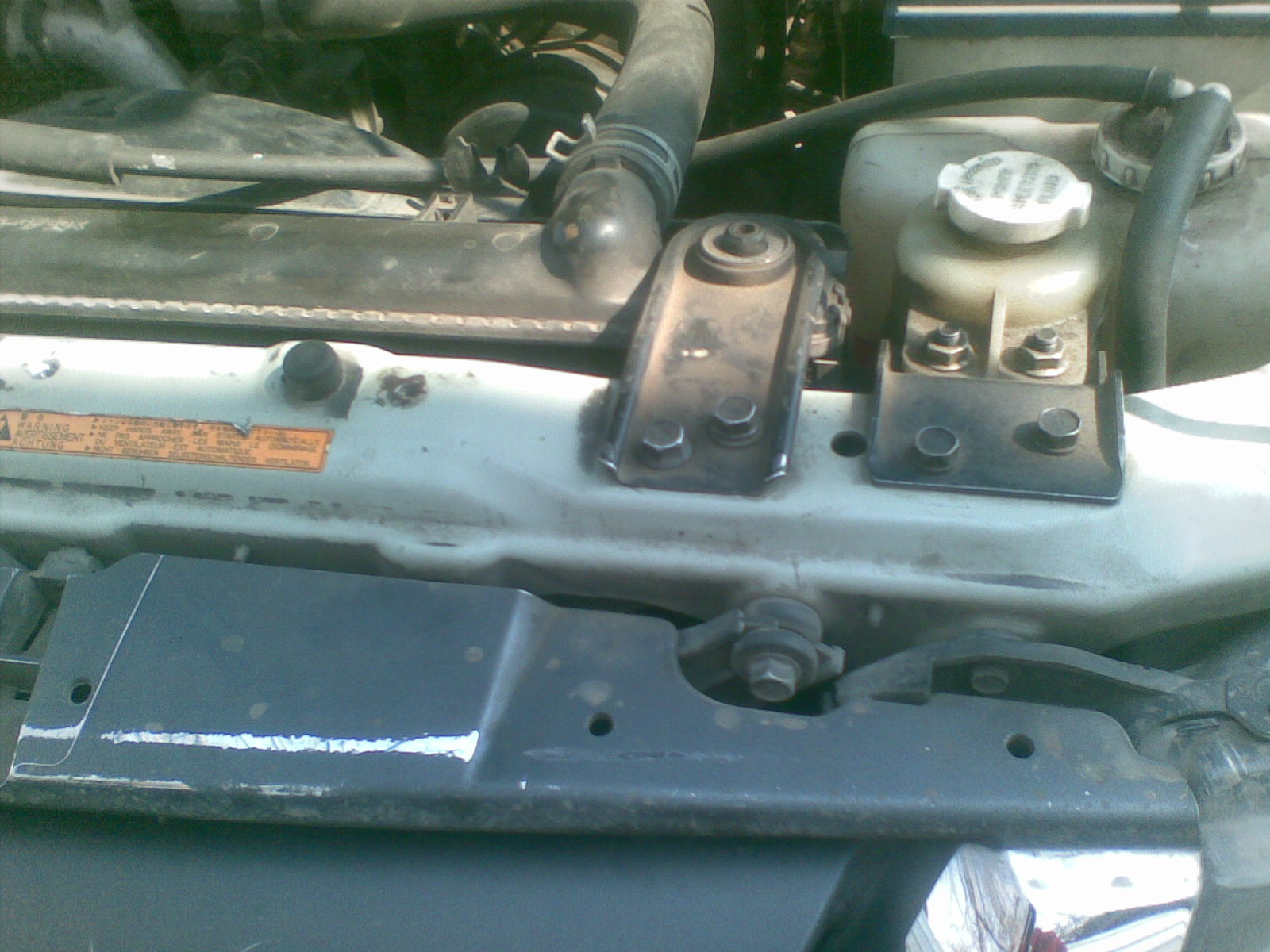

Откручиваем крепления радиатора охлаждения жидкости 4 болта на 12.

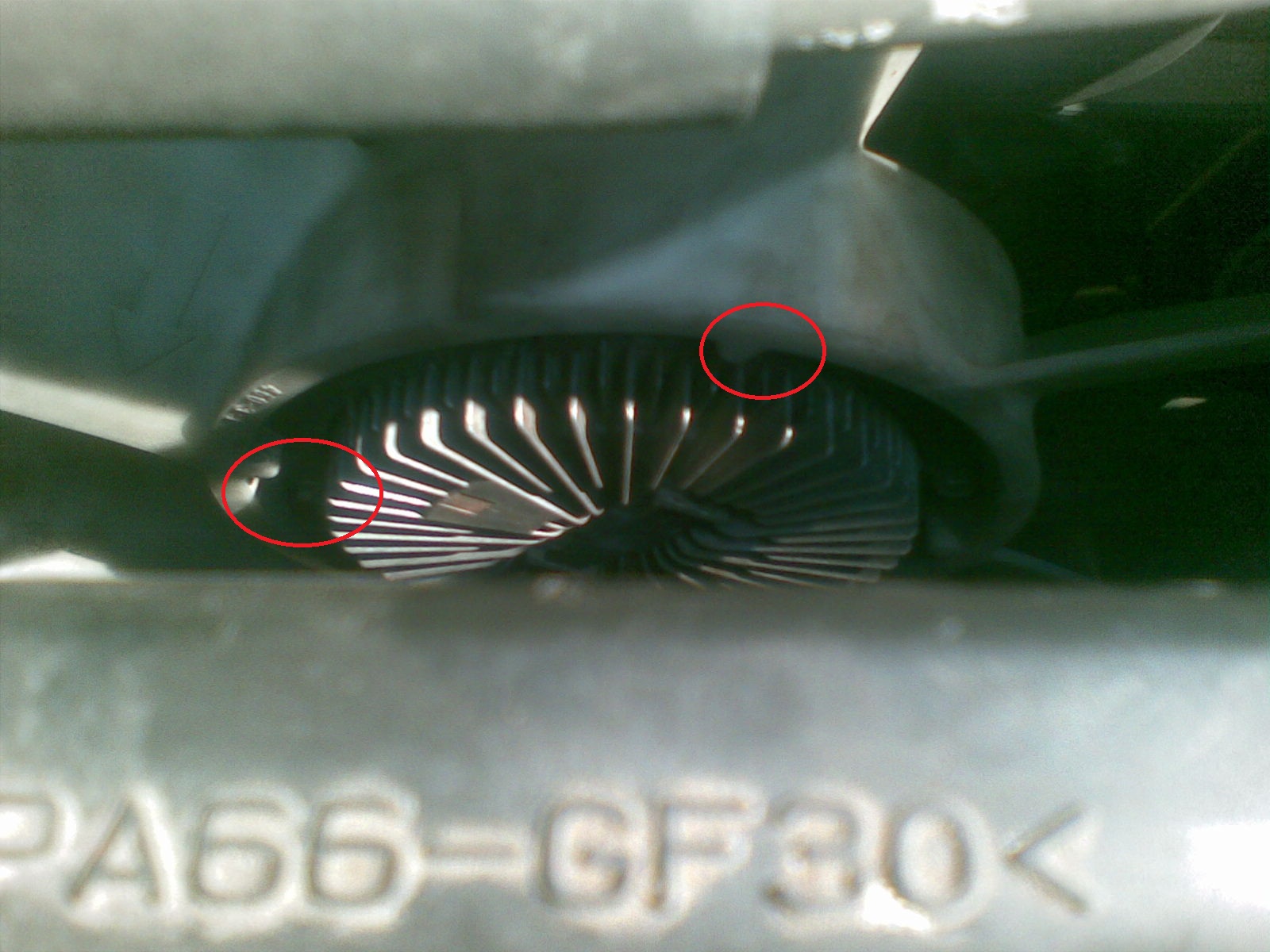

откручиваем кожух вентилятора 2 болта на 10.

откручиваем сам вентилятор тоже около 4-6 болтов на 10

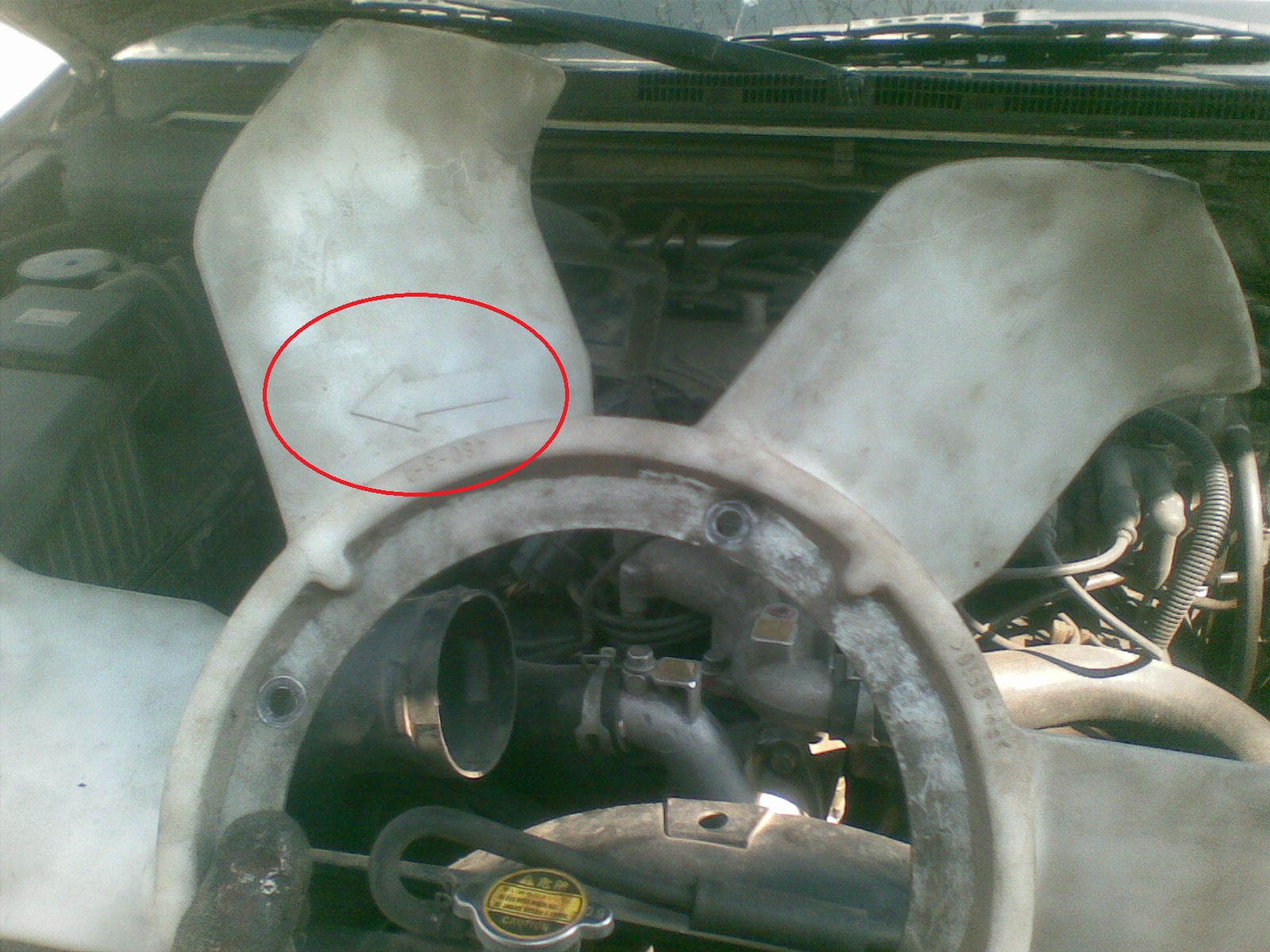

вытаскиваем вентилятор, ВНИМАНИЕ: там есть направление куда он вращается, при установка не перепутайте

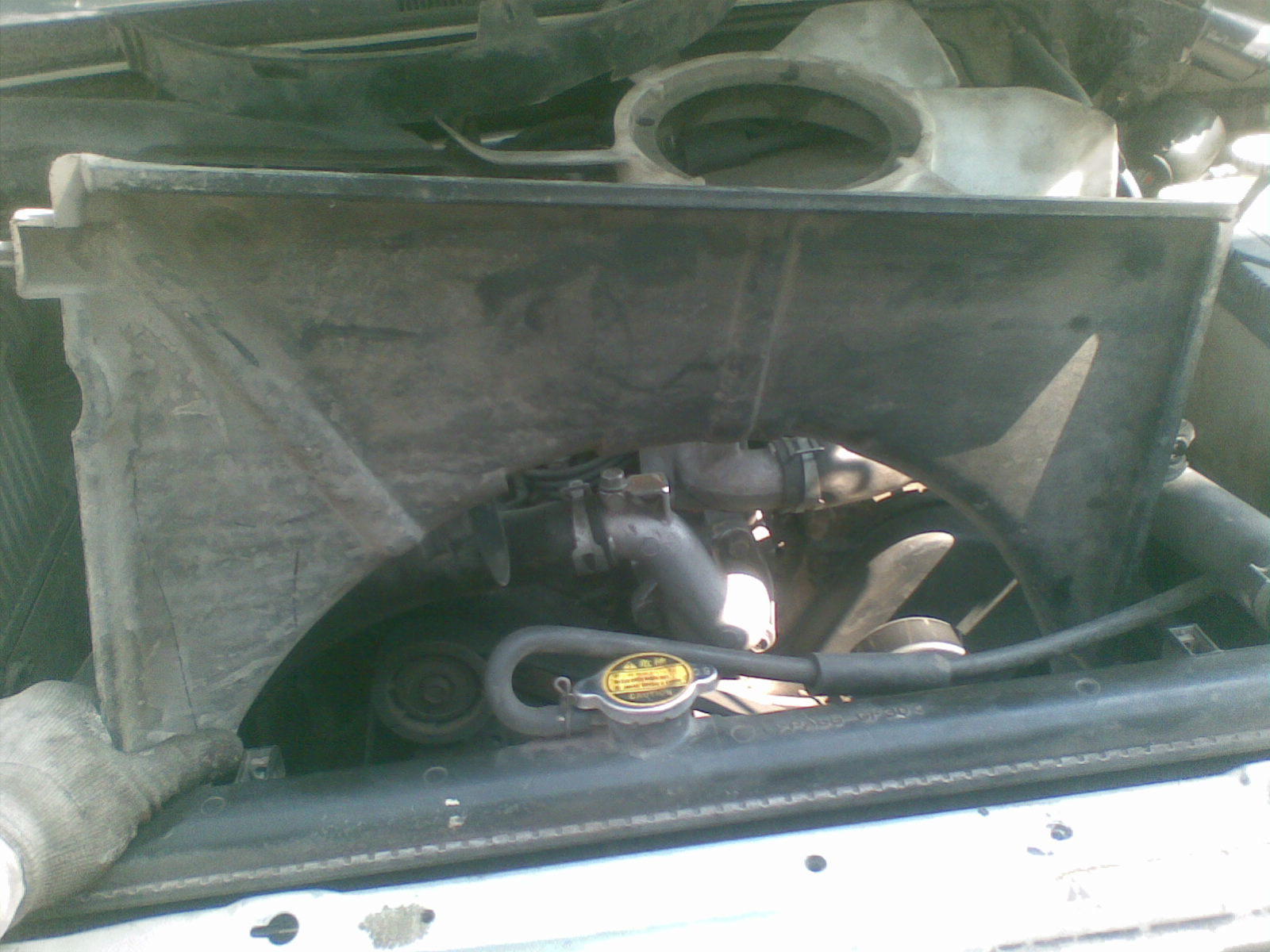

вытаскиваем кожух

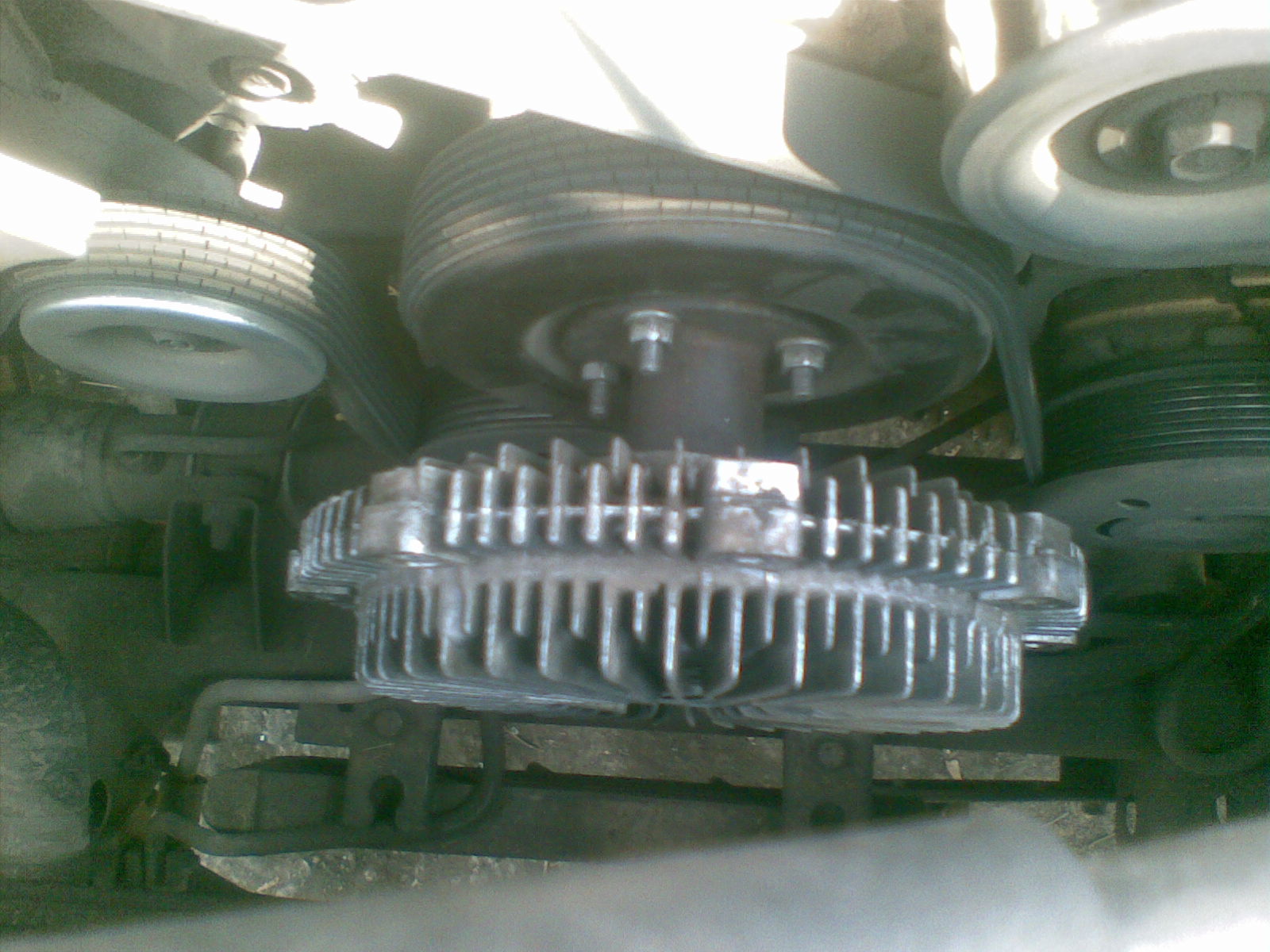

, откручиваем саму термомуфту на 4 болтах на 10

вот она у нас в руках, но еще не все!

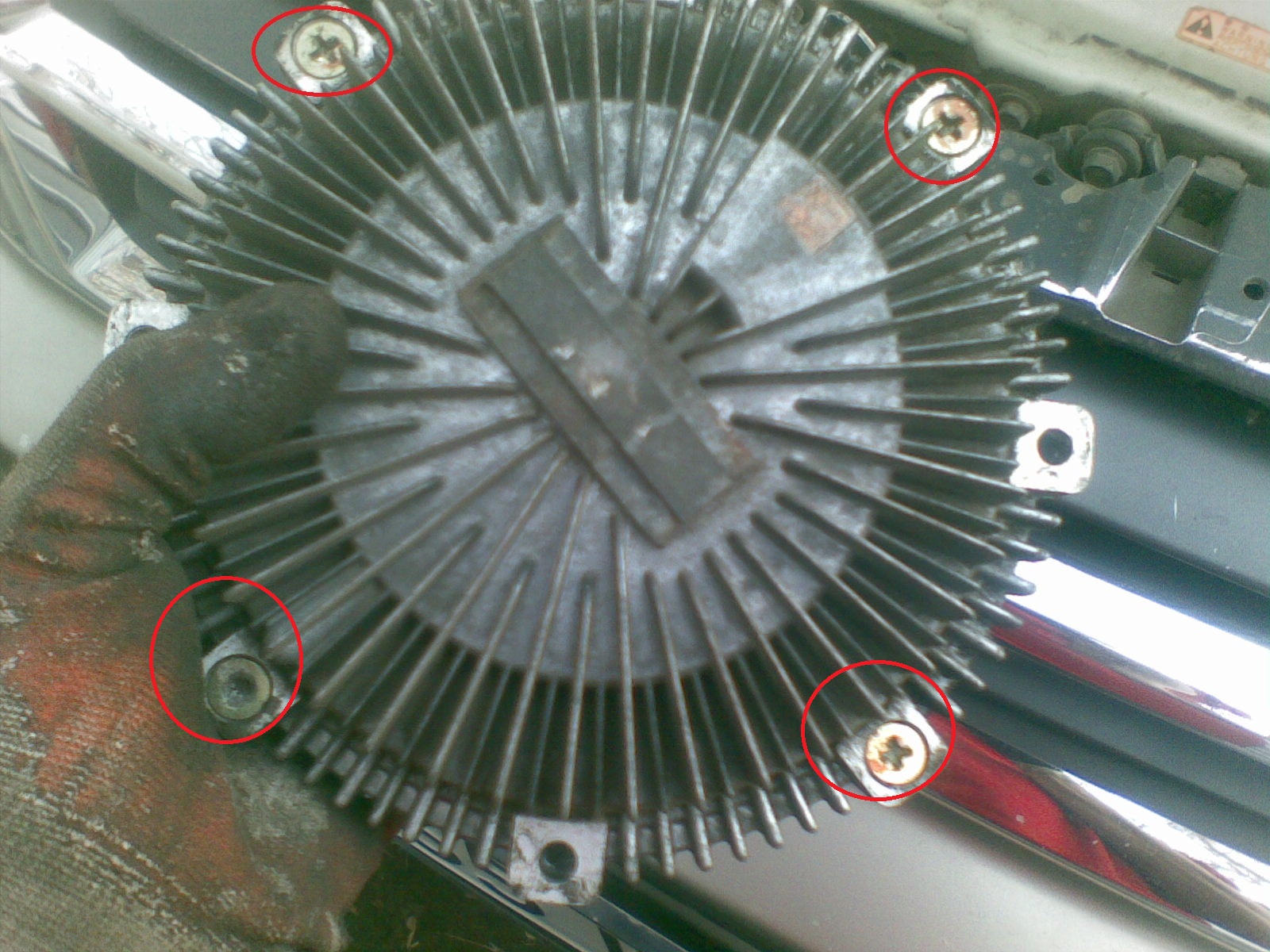

Откручиваем 4 золотистых болта в термомуфте

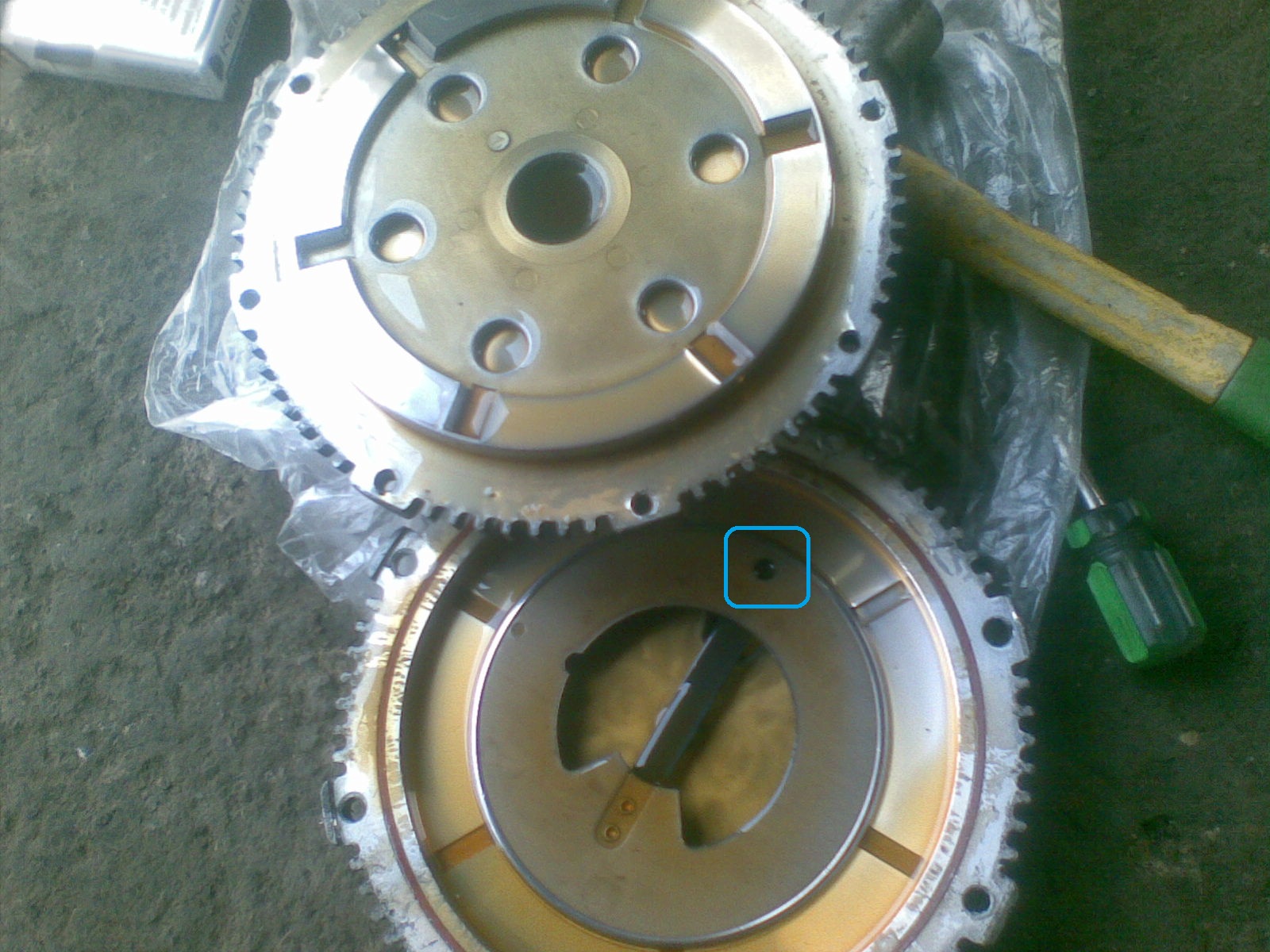

и вот он открыт: ЛЯПОТА

Итак, в чем заключается секрет: от температуры радиатора нагревается биметрическая пластина (обозначенная синем квадратом)

и открывает клапан который внутри

и масло сильно вязкое через этот клапан поступает в внутреннюю обойму термомуты и перестает проскальзывать из-за разброса жидкости с центра в края термомуфты. И самое важное: подходящее масло для всей этой процедуры является ПМС-200

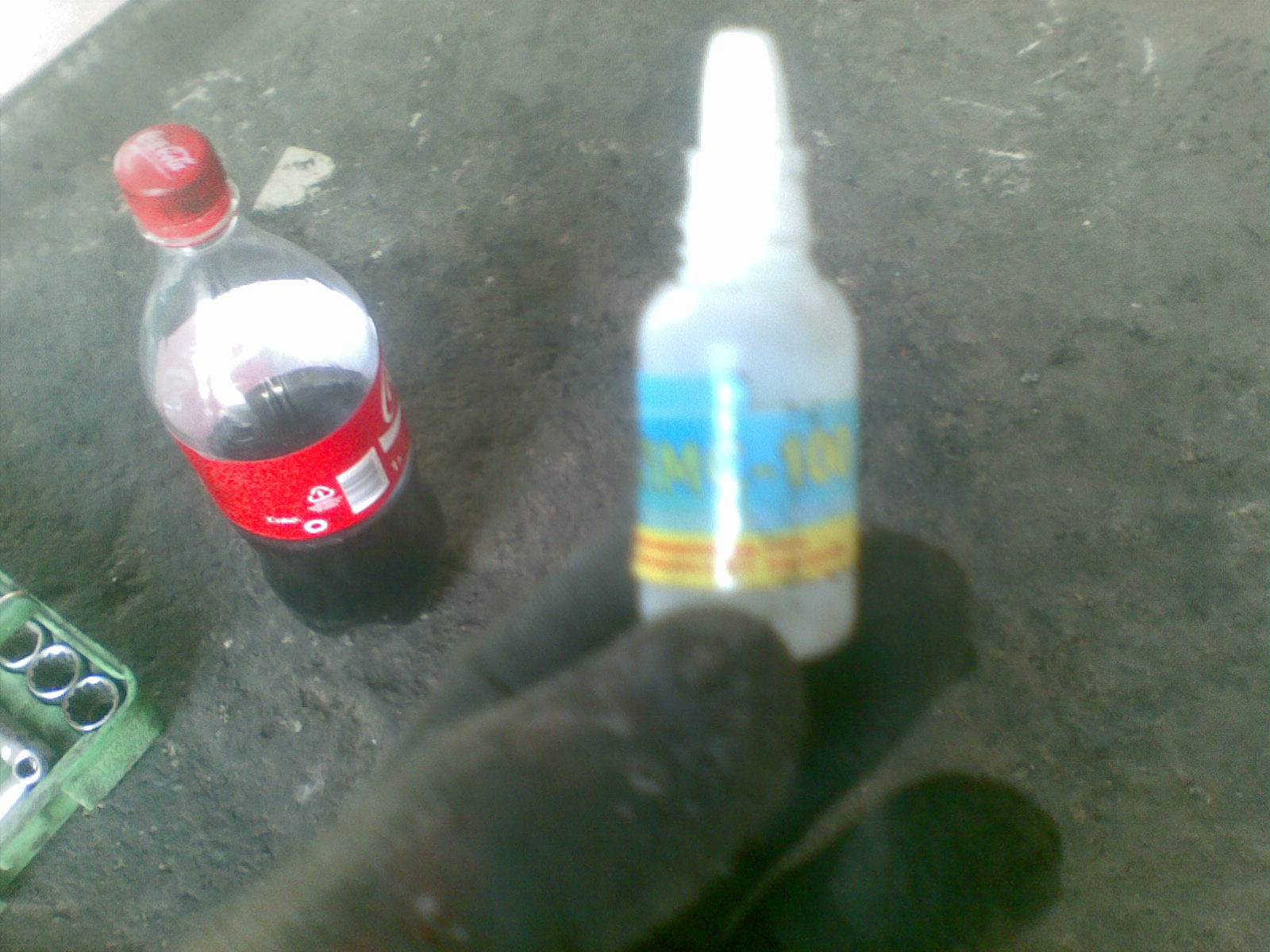

, но я залил ПМС-100 так как не было в наличии ПМС-200

. Кстати этот самый ПМС продается в магазинах электротоваров, стоимость 10 мл бутылочки 150 тенге т.е.30 руб. я залил 20 мл. так как у меня там еще оставалась жидкость. Обычно на разных порумах доливают до 50 мл. или эпоксидную смолу без отвердителя конечно! Всем удачи, не ГРЕЙТЕСЬ!!!
Надеюсь кому-нибудь хоть помог!
Еще в добавок, вариант номер 2: Вчера у друга вскрывал, и из 2 собирали одну, там есть пластина снаружи, ее нужно подогреть зажигалкой и посмотреть как открывается внутри муфты клапан, если не открывается то подогните пластину, если открывается то ничего не трогайте, просто масла долейте. Вчера тоже парились 2 часа, в конце разобрались с пластиной, все стало ОК.

[DenVer]

Тема в ФАКе

[Kiread]

вытаскиваем кожух

Можно не снимать. Там места и там хватает

[Роско]

ПМС - Женский термин
Отчёт хороший особенно, если учесть, что эта муфта от 11000 руб. стоит.

[samuel]

как ее проверить?
У нее 2 скорости или одна? Т.е. если вентилятор крутится, то все норм или у него 2 скорости?

[montero565]

как ее проверить?
У нее 2 скорости или одна? Т.е. если вентилятор крутится, то все норм или у него 2 скорости?

выходит 1 скорость-просто крутится вентилятор на муфте,свободно(когда не работает муфта,на горячую свободно можно остановить вентилятор скрученной газеткой на заведенном и прогретом моторе)
2 скорость-когда радиатор горячий,нагревается биметрическая пластина,открывается внутри клапан и переливается масло с внутренней обоймы в внешнюю и пересает проскальзывать и крутиться вместе с валом на кот.крепиться муфта.)
надеюсь доступно объяснил

[ЕвгенийСамарский]

Тема в ФАКе

звучит как ругательство...

пс
отличный отчёт!

[DenVer]

Звучит как комплимент

[ЕвгенийСамарский]

Звучит как комплимент

дык...да!

[HiTEX]

А куда лить то? В центральное углубление? А магазин электротоваров, это случайно не на Сейфулина Абая? А почему не выкладываешь отчёт на http://pajero.kz ?

[Kiruxin]

можно проще
Снимаем верхний пластиковый кожух, который на клипсах
Потом откручиваем четыре болта и вытаскиваем вентилятор вместе с термомуфтой...фсё!

[Kiruxin]

чуть не забыл, ремень снять надо еще

[Kiread]

Ремень не обязательно снимать. Ролик болтами держится, но натяжение ремня его прижимает чтоб не свалился. (хотя снимать/ставить ремень 30 сек, но вдруг кому лениво)
С ремнем откручивать/закручивать удобнее - не крутится вал. Чтобы добраться до обратных винтов я чуть ослаблял ремень и прокручивал вентилятор.

[montero565]

А куда лить то? В центральное углубление? А магазин электротоваров, это случайно не на Сейфулина Абая? А почему не выкладываешь отчёт на http://pajero.kz ?

Я думаю нет разницы куда лить, но я лил в диск с дырками. Магазин в г.Астане по ул.Победы-ул.Московская. В Алматы незнаю где есть магазин электротоваров. Нужен магазин электротоваров где продаются всякие микросхемки, Омы, сопротивления и т.д., в основном там все эти силиконовые масла и продаются. А на pajero.kz я не зарегистрирован

[montero565]

Ремень не обязательно снимать. Ролик болтами держится, но натяжение ремня его прижимает чтоб не свалился. (хотя снимать/ставить ремень 30 сек, но вдруг кому лениво)
С ремнем откручивать/закручивать удобнее - не крутится вал. Чтобы добраться до обратных винтов я чуть ослаблял ремень и прокручивал вентилятор.

Я открутил-закрутил так без проблем, шпильки удобно расположились...ну край если не удобно, можно стартером чуть-чуть крутануть и фсе))

[Kiread]

Вопрос - после реально горячей машины вентиллятор свободно крутится рукой, если крутануть и отпустить - проворачивается градусов на 45-60 и останавливается. Т.е. сопротивление есть но какое то хилое.
Мне кажется - мало.
На ХХ остановить вентиллятор не могу (свернутым тросом буксировочным). Может просто жалею - он ж трещит и грозит рассыпаться при остановке такой.
На термомуфте есть пластинка, нажимающая на пимпочку. Когда на пимпочку нажато - муфта должна быть свободна или максимально тугой, не позволяющей проскальзывать?
Жидности долил, вроде ничего не изменилось, может мало долил? или наоборот слить надо было...

В общем непонятен принцип работы мне

[DenVer]

Машина греется?

[HiTEX]

Думаю, что нет. Просто полез человек посмотреть и давай голову ломать

[DenVer]

я в детстве тож машинки и часы разбирал ... Интересно устройство было... Обратно собрать не получалось

[Kiread]

Греется. Причем греется очень странно.
В пробке можно стоять бесконечно долго без кондея или с ним и задней печкой (горячая). Потом стоит 1 раз подняться выше середины стрелке и приходится вырубать кондей и постоянно подключать переднюю печку - как будто чтото переключается и машин хуже охлаждается.

PS разбирать тоже нравится =) только собирать до сих пор все получилось
