При заведенном двигателе горит задний левый стоп

[Алекс]

Паджеро IV дизель длинный от 2007 года. Постоянно горит задний левый стоп. Не важно нажата ли педаль тормоза или нет, включены габариты или нет, от сигналки ли завелся двигатель или с ключа - горит и все. Даже колодка в которую вставлена лампочка начала чернеть. НА разьем лампочки при включении двигла приходит 12 вольт. Остальные лампочки работают штатно - реагируют на нажатие педали.


Куда капать? У кого есть схемы на Четверку?

[SNOOPER]

Фаркоп есть?

[Алекс]

нету

[megranny]

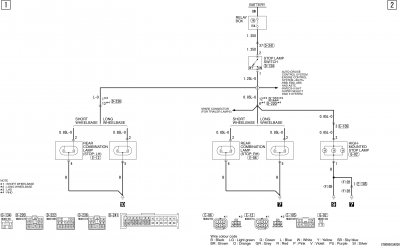

... Куда капать? У кого есть схемы на Четверку?

Есть ли тут где копать,хз.Посмотри сам

[Алекс]

Да оно! На контактах 2 и 5 разьема F16 при запуске двигателя 12 В. При этом на правой стороне нету напряжения!
Спасибо. Дай схему, чтобы понять где расположены разьемы D222 и D236!
Насколько я понял раз разьем с наименованием D - то это значит dashPanel - под портпризом?

[megranny]

...Дай схему, чтобы понять где расположены разьемы D222 и D236!

Спросил,дак спросил! Я когда искал фишку датчика скорости,пользовался рисунками фишек внизу картинки.
Т.к. схематического расположения коннекторов в книге не нашел.Сейчас пошарюсь,конечно еще,но вряд ли есть такое дело.
Надо искать фишку под торпедой,похожую на рисунок.

[Алекс]

Я вижу по схеме только один разьем d222 под панелью на коробочке называемой Junction box, но я смотрю в мануал на Тройку и соответственно не нахожу D236. У тебя схемы на Четверку?

[megranny]

Да,схема с четверки .

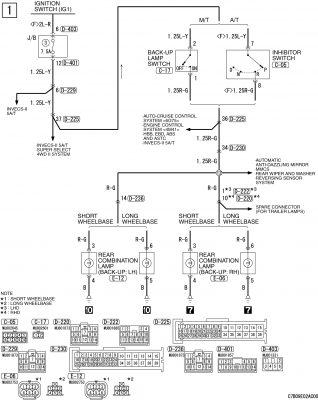

Вот смотри еще схема задних фонарей.Там тоже эти разъемы.
Может быть эти фишки-разъемы рядом с фонарями?

[megranny]

Тем более,что с правого фонаря идет разводка на прицеп.

[Алекс]

Последняя схема это лампочки заднего хода. Горит у меня лампочка левая.
Как снимаешь левый задний фонарь он соединен с кузовной проводкой через разьем Е12 - он расположен на нижней горизонтальной плоскости ниши фонаря. Фонарь отключаешь, а на 2 контакте - 12В (5 контакт общий - земля)
Еще в схеме ошибка - цвет провода подходящего к контакту 2 разьема Е12 - светло зеленый. На схеме он обозначен как L-O. Я бы расшифровал как светло оранжевый, но такого цвета в диаграммах нет.
Нада определяться с разьемом D236 иначе бы и правый фонарь горел.

[SNOOPER]

. Дай схему, чтобы понять где расположены разьемы D222 и D236!

Пользуй

[Алекс]

Ай да спасибки!!!!! Просто слов нет! Преисполнен благодарности! Завтра полезу смотреть, что там и как!

[SNOOPER]

Может ещё чего надо?

[Алекс]

Саш, а есть откуда это все качнуть, чтобы вас не беспокоить?

[SNOOPER]

На еще парочку

[megranny]

А почему на схеме две лампочки нарисованы?Их действительно две?может и глупый вопрос,но даже не интересовался в эту сторону.

[Алекс]

Большущее спасибо! Есть чем руки завтра занять

[Алекс]

А почему на схеме две лампочки нарисованы?Их действительно две?может и глупый вопрос,но даже не интересовался в эту сторону.

Это не две лампочки - это одна двухнитевая лампочка. 5W - Габарит, 21W - Стоп

[megranny]

Ага,а габариты правильно горят?Левая лампа включается и выключается?

[SNOOPER]

Саш, а есть откуда это все качнуть, чтобы вас не беспокоить?

Эх ты............... знай и люби свой форум http://www.pajero4x4.ru/bbs/phpBB2/view ... 60&t=34997
