посадочное место шпонки коленвала

[Пыль]

Там всё с зазором садится, какая там плотность?

Это утверждение чем нибудь можете подтвердить? Гост смотрели? Или просто так ляпнули?
Аббревиатуру плотности посадки в конкретном случае можете привести?

Всё затягивается болтом и именно этой затяжкой устраняются люфты.

Я соглашусь с тем что затяжкой устраняются радиальные люфты, но осевые, если они существют( именно в ШКИВЕ КВ) разобьют посадочное место уже через несколько тыс. км.

[Sfinks]

Пыль, я вас уверяю, что даже переходную посадку Вы хрен соберёте без спец. инструмента и мероприятий, типа запрессовки. Про натяг я вообще молчу. На практике же, все шкивы и звёзды садятся на носок КВ свободно и непринуждённо. Что же касаемо радиальных и осевых люфтов, то затяжка болта ликвидирует их все. При чём нужно понять, что Вы понимаете под радиальным люфтом, а что под осевым? Радиальный люфт- это смещения шкивов и звёзд по радиусу, т.е. вверх-вниз, либо влево-вправо. При чём в радиальных направлениях в данном узле нагрузки гораздо ниже угловых. Осевой люфт, это смещение КВ вперёд назад вдоль своей оси, а угловой люфт, это угол поворота шкива и звёзд относительно носка КВ, и вот в этих направлениях действуют максимальные нагрузки. И именно затяжкой болта КВ номинальным моментом выбирается и этот люфт в том числе.

[Пыль]

Sfinks, про люфты все верно мы понимаем с Вами. Но я смею утверждать что именно с появлением радиального люфта, у меня появилась проблема с этим узлом.
Первый раз, каюсь, сам прозевал. Решился на замену ремня ГРМ в деревне. Когда дело подошло к концу оказалось что болта нового нет. Решил поставить старый, а по приезду в столицу, сразу же заказать. Забыл....
После этого, перескочивший через шпонку и сделавший по всей видимости не один оборот шкив, разбил свое посадочное место на коленвале на 0.50 мм. Поскольку шпонка осталась на месте( была слегка вытянута) и паз не был разбит, мной было принято решение заменить шпонки на новые и собрать узел снова. Когда ставил, пренебрег тем что у шкива появился люфт. Думал, стяну болтом и все будет норм. Проехал 10000км и затянутый по мануалу болт оторвало... И снова шкив перескочил через шпонку, и снова слегка подразбил коленвал.. в этот раз на 0.1мм Болт пришлось высверливать практически в полевых условиях.. Коленвал на данный момент снял.
В общем, о посадке шкива на вал не принято говорить в стиле - "все шкивы и звёзды садятся на носок КВ свободно и непринуждённо."
Должны быть соблюдены плотность посадки и допуски по отношению к ней. с этой целью применяются квалитеты.

[SNOOPER]

А шкив меняли первый раз?

[Sfinks]

В общем, о посадке шкива на вал не принято говорить в стиле - "все шкивы и звёзды садятся на носок КВ свободно и непринуждённо."
Должны быть соблюдены плотность посадки и допуски по отношению к ней. с этой целью применяются квалитеты.

Да, ощутимого радиального люфта там нет, но и трудностей с установкой тоже нет. Соответственно там есть зазор. По посадке он выполнен, либо более грубо, я не знаю. Но предположить, что по каким то причинам там зазор мог увеличиться на 0,5 мм я никак не мог. Поэтому был непонятен смысл Ваших мучений. Может просто поменять шкив и не мучиться, скорее всего его шпонкой и расточило? Сомневаюсь, что носок КВ могло отшлифовать, хотя ХЗ конечно.

[Пыль]

А шкив меняли первый раз?

После первого срыва? Конечно менял. Там внутри практически ничего не осталось. Все "съела" шпонка.

[Пыль]

Соответственно там есть зазор. По посадке он выполнен, либо более грубо, я не знаю. Но предположить, что по каким то причинам там зазор мог увеличиться на 0,5 мм я никак не мог.

Опечатался. После первого срыва вал сточило до 0.05

Может просто поменять шкив и не мучиться, скорее всего его шпонкой и расточило?

После таких приключений, шкив однозначно меняется!
Сейчас у меня целая коллекция шкивов.Кстати, пользуясь случаем хочу предупредить - шкивы фирмы febest полное дерьмо! Диаметр внутреннего отверстия у них на целых две сотки больше требуемого размера.

Сомневаюсь, что носок КВ могло отшлифовать, хотя ХЗ конечно.

А я не сомневаюсь, т.к. все променял микрометром.

[Sfinks]

ИМХО 5 соток там ничего не решают. Не вкладыши КВ же. А резьба в самом носке КВ не потянута? Все витки целы? Шайбу меняете вместе с болтом?
ЗЫ: Шкивы и звёзды хорошие от Хундаевского клона D4BF.

[pavpav]

шпонку можно изготовить под заказ и она будет плотно сидеть

[Пыль]

ИМХО 5 соток там ничего не решают.

Я бы вместо ИМХО предпочел использовать аббревиатуры типа H7r6 или K7n6.. Вам подобные аббревиатуры о чем нибудь говорят?

А резьба в самом носке КВ не потянута? Все витки целы? Шайбу меняете вместе с болтом?

резьба в норме. витки целы. А шайбу разве меняют???

[Sfinks]

ИМХО 5 соток там ничего не решают.

Я бы вместо ИМХО предпочел использовать аббревиатуры типа H7r6 или K7n6.. Вам подобные аббревиатуры о чем нибудь говорят?

А резьба в самом носке КВ не потянута? Все витки целы? Шайбу меняете вместе с болтом?

резьба в норме. витки целы. А шайбу разве меняют???

Обе посадки с натягом. Быть их там не может, иначе каждый "счастливчик" ремонтник устанавливал бы шкивы и звёзды с помощью кувалды и такой то матери.

[Пыль]

Обе посадки с натягом.

Вот мне и интересно, а какие допуски у нас?
Я, вчера, отдаю КВ в работу, приемщик спрашивает - Вам какую посадку требуется обеспечить?
А и я говорю - мне надо так чтобы собиралось легко и ощутимых люфтов не было
И вообще, говорю, вы такие вопросы задаете что отвечать неудобно
Пользуйтесь, говорю, соответствующими для таких случаев квалитетами))))
При слове "квалитет" мастер вопросы задавать перестал

[Sfinks]

Обе посадки с натягом.

Вот мне и интересно, а какие допуски у нас?
Я, вчера, отдаю КВ в работу, приемщик спрашивает - Вам какую посадку требуется обеспечить?
А и я говорю - мне надо так чтобы собиралось легко и ощутимых люфтов не было
И вообще, говорю, вы такие вопросы задаете что отвечать неудобно
Пользуйтесь, говорю, соответствующими для таких случаев квалитетами))))
При слове "квалитет" мастер вопросы задавать перестал

Ну так сгоняйте на разборку с микрометром, померяйте носок КВ, у себя померяйте нутромером отверстие в новом шкиве. Полученный зазор задайте как максимально допустимый.

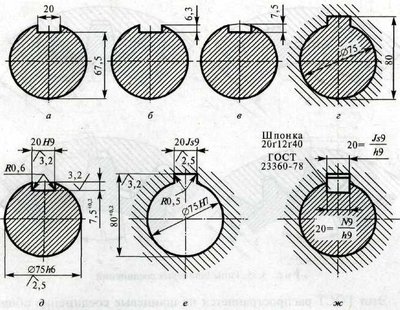

Вот нарыл такую картинку. Н7/h6. на 30 мм это зазор 0,034 мм.

[Пыль]

Ну так сгоняйте на разборку с микрометром, померяйте носок КВ, у себя померяйте нутромером отверстие в новом шкиве. Полученный зазор задайте как максимально допустимый.

Я все это сделал. Поэтому и писал выше что шкив Фебеста имеет лишние сотки относительно оригинала.

Н7/h6. на 30 мм это зазор 0,034 мм.

Это максимальный зазор 0,044 мм
По результатам замеров шкива (35.023мм) и вала(34.99), ближе получается посадка Н7/h5
В ней максимальный зазор будет 36 мкм

[Sfinks]

Это максимальный зазор 0,044 мм

По H7/h6 для номинала 35мм суммарный допуск будет 0,041 мм.
Но честно говоря, не думал, что для шпоночного соединения такие жёсткие допуски необходимы. Шпночное чем и плохо, что центровка там никакая. Тут наверное свою роль играют не малые обороты и нагрузки на соединение.
Удачи в лечении.

[vadim82]

читаю последние пару страниц и все не пойму....вы Шатл чтоль собираете?
еще какие то 10 лет назад никто и в мыслях не допускал какие то новые болты, шайбы и тп, всё сажалось на старое/обожженое.
а тут 36 мкм....

[pavpav]

Обе посадки с натягом.

Вот мне и интересно, а какие допуски у нас?
Я, вчера, отдаю КВ в работу, приемщик спрашивает - Вам какую посадку требуется обеспечить?
А и я говорю - мне надо так чтобы собиралось легко и ощутимых люфтов не было
И вообще, говорю, вы такие вопросы задаете что отвечать неудобно
Пользуйтесь, говорю, соответствующими для таких случаев квалитетами))))
При слове "квалитет" мастер вопросы задавать перестал

Не проще колено было новое взять и не париться?

[Пыль]

Удачи в лечении.

Спасибо!

Не проще колено было новое взять и не париться?

А ничего что новое колено от 75000 руб стоит?
Или предлагаете, на относительно свежей машине, колхозить с заменителями от Портера, Галлопера и иже с ними?

P.S.
На самом деле мне по всей вероятности действительно придется менять колено, но по совершенно иным причинам... Обнаружились микротрещины на первой коренной шейке..
Я ужасно разочарован в 4D56...((

[Sfinks]

Удачи в лечении.

Спасибо!

Не проще колено было новое взять и не париться?

А ничего что новое колено от 75000 руб стоит?
Или предлагаете, на относительно свежей машине, колхозить с заменителями от Портера, Галлопера и иже с ними?

P.S.
На самом деле мне по всей вероятности действительно придется менять колено, но по совершенно иным причинам... Обнаружились микротрещины на первой коренной шейке..
Я ужасно разочарован в 4D56...((

Сочувствую! Сам три КВ сменил. Первое, родное, было запорото предыдущем владельцем, сорвана резьба в носке КВ. Второе и третье ломало по первой шатунной шейке, в одном и том же месте. Один КВ не оригинал, второй с разборки после шлифовки. Результаты совершенно идентичны. Как потом выяснилось, повело блок цилиндров и ушла соосность первой постели. Хорошо на КВ оригинал не разорялся. В итоге взял контрактный мотор и про всё забыл.
Я к чему всё это... Ищите очень досконально и въедливо причину всех злоключений с мотором. Делать только в проверенном месте, (здесь на форуме много опытных механиков, хорошо знающих этот мотор) либо самому, если конечно знания, опыт и время позволяют. Обратите внимание на вкладыши КВ на предмет задиров. Не мог просто так лопнуть КВ. При установке нового КВ замер зазоров проводить обязательно.
Ещё раз удачи в этом нелёгком деле.
ЗЫ: Вот тема на форуме дизелей про облом КВ на 4D56. Может поможет чем.
http://forum.dieselirk.ru/index.php?topic=1052.0

[Пыль]

Ищите очень досконально и въедливо причину всех злоключений с мотором. Делать только в проверенном месте, (здесь на форуме много опытных механиков, хорошо знающих этот мотор) либо самому, если конечно знания, опыт и время позволяют. Обратите внимание на вкладыши КВ на предмет задиров. Не мог просто так лопнуть КВ. При установке нового КВ замер зазоров проводить обязательно.
Ещё раз удачи в этом нелёгком деле.
ЗЫ: Вот тема на форуме дизелей про облом КВ на 4D56. Может поможет чем.
http://forum.dieselirk.ru/index.php?topic=1052.0

Огромное, человеческое СПАСИБО!
