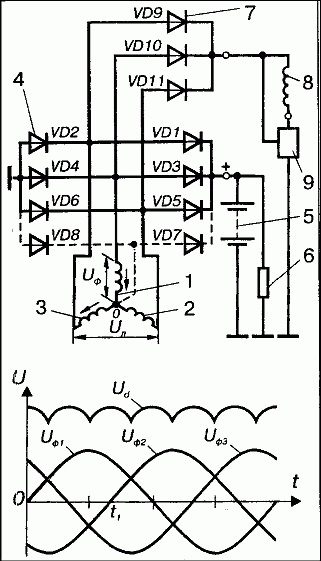

Рис. 1. Принципиальная схема генераторной установки. Uф1-Uф3- на-
пряжение в обмотках фаз, Ud -выпрямленное напряжение: 1. 2. 3 - обмотки трех фаз статора; 4 - диоды силово-
го выпрямителя; 5 -аккумуляторная батарея; 6 - нагрузка; 7 - диоды выпрямителя обмотки возбуждения; 8 - об-
мотка возбуждения; 9 - регулятор напряжения
Более тонкий провод можно применять и при соединении типа "звезда". В этом случае обмотку выполняют
из двух параллельнных обмоток, каждая из которых соединена в "звезду", т. е. получается "двойная звезда".
Выпрямитель для трехфазной системы содержит шесть силовых полупроводниковых диодов, три из кото-
рых: VDI, VD3 и VD5 соединены с выводом "+" генератора, а другие три: VD2, VD4 и VD6 с выводом "—"
("массой"). При необходимости форсирования мощности генератора применяется дополнительное плечо вы-
прямителя на диодах
VD7, VD8, показанное на рис. 1. пунктиром. Такая схема выпрямителя может иметь место
только при соединении обмоток статора в "звезду", т. к. дополнительное плечо запитывается от "нулевой" точ-
ки "звезды".
У значительного количества типов генераторов зарубежных фирм обмотка возбуждения подключается к
собственному выпрямителю, собранному на диодах VD9—VD11.Такое подключение обмотки возбуждения
препятствует протеканию через нее тока разряда аккумуляторной батареи при неработающем двигателе авто-
мобиля. Полупроводниковые диоды находятся в открытом состоянии и не оказывают существенного сопротив-
ления прохождению тока при приложении к ним напряжения в прямом направлении и практически не пропус-
кают ток при обратном напряжении.

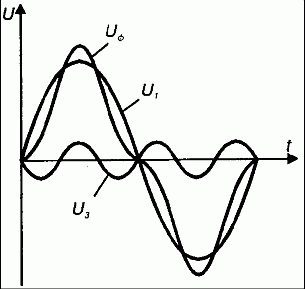

Рис.2. Представление фазного напряжения Uф в виде суммы
синусоид первой, U1, и третьей, U3 гармоник
По графику фазных напряжений (см. рис. 1) можно определить,
какие диоды открыты, а какие закрыты в данный момент. Фазные
напряжения Uф1, действует в обмотке первой фазы, Uф2- второй,
Uф3- третьей. Эти напряжения изменяются по кривым, близким к
синусоиде и в одни моменты времени они положительны, в другие
отрицательны. Если положительное направление напряжения в
фазе принять по стрелке, направленной к нулевой точке обмотки
статора, а отрицательное от нее то, например, для момента времени
t1 когда напряжение второй фазы отсутствует, первой фазы - поло-
жительно, а третьей - отрицательно. Направление напряжений фаз
соответствует стрелкам показанным на рис. 1. Ток через обмотки,
диоды и нагрузку будет протекать в направлении этих стрелок.
При этом открыты диоды VDI и VD4. Рассмотрев любые другие
моменты времени легко убедиться, что в трехфазной системе напряжения, возникающего в обмотках фаз гене-
ратора, диоды силового выпрямителя переходят из открытого состояния в закрытое и обратно таким образом,
что ток в нагрузке имеет только одно направление - от вывода "+" генераторной установки к ее выводу "—"
("массе"), т. е. в нагрузке протекает постоянный (выпрямленный) ток. Диоды выпрямителя обмотки воз-
буждения работают аналогично, питая выпрямленным током эту обмотку. Причем в выпрямитель обмотки воз-
буждения тоже входят 6 диодов, но три из них VD2, VD4, VD6 общие с силовым выпрямителем. Так в момент
времени ^ открыты диоды VD4 и VD9, через которые выпрямленный ток и поступает в обмотку возбуждения.
4
Этот ток значительно меньше, чем ток, отдаваемый генератором в нагрузку. Поэтому в качестве диодов VD9—
VDI 1 применяются малогабаритные слаботочные диоды на ток не более 2 А (для сравнения, диоды силового
выпрямителя допускают протекание токов силой до 25... 35 А).
Остается рассмотреть принцип работы плеча выпрямителя, содержащего диоды VD7 и VD8. Если бы фаз-
ные напряжения изменялись чисто по синусоиде, эти диоды вообще не участвовали бы в процессе преобразо-
вания переменного тока в постоянный. Однако в реальных генераторах форма фазных напряжений отличается
от синусоиды. Она представляет собой сумму синусоид, которые называются гармоническими составляющими
или гармониками - первой, частота которой совпадает с частотой фазного напряжения, и высшими, главным
образом, третьей, частота которой в три раза выше, чем первой. Представление реальной формы фазного на-
пряжения в виде суммы двух гармоник (первой и третьей) показано на рис.2. Из электротехники известно, что в
линейном напряжении, т. е. в том напряжении, которое подводится к выпрямителю и выпрямляется, третья
гармоника отсутствует. Это объясняется тем, что третьи гармоники всех фазных напряжений совпадают по фа-
зе, т. е. одновременно достигают одинаковых значений и при этом взаимно уравновешивают и взаимоуничто-
жают друг друга в линейном напряжении. Таким образом, третья гармоника в фазном напряжении присутству-
ет, а в линейном - нет. Следовательно мощность, развиваемая третьей гармоникой фазного напряжения не мо-
жет быть использована потребителями.
Чтобы использовать эту мощность добавлены диоды VD7 и VD8, под-
соединенные к нулевой точке обмоток фаз, т. е. к точке где сказывается действие фазного напряжения. Таким
образом, эти диоды выпрямляют только напряжение третьей гармоники фазного напряжения. Применение этих
диодов увеличивает мощность генератора на
5...15% при частоте вращения более 3000 мин-1.
