Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

[gran_gran]

gran_gran
Скиньте пожалуйста фото фронтальной камеры в студию, на всеобщее обозрение, посмотрим и выберем вариант врезки, между "алмазами" или под ними. Посмотрел алгоритм и качество работы комутатора 4-х камер, в принципе не плохо, если Фантом обеспечит такое же качество- меня устраивает. Боковая камера в зеркала хорошая идея, позволяет еще больше увеличить зону охвата при складывании зеркал...., но я все же склоняюсь к мысли, что лучше будет установить в боковой части переднего брызговика....
Ломаю голову, куда прикрепить и спрятать блок сопряжения 4-х камер? У меня тут нет нормальных установщиков или электриков...., все буду делать сам.

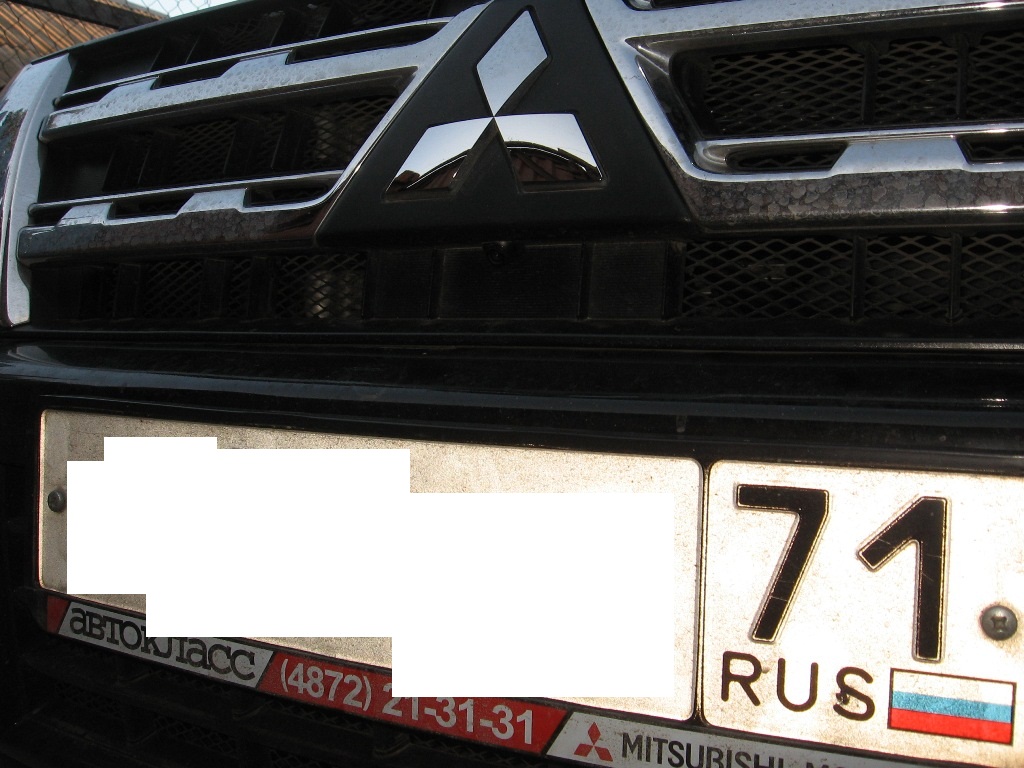

...устанавливал всё сам, блок спрятал по центральной консолью со стороны пассажира (прикрепил стяжкой к жгуту) - думаю, удачно получилось. Приличный геММорой вызывает прокладка шнурков от камер сквозь механизм складывания зеркал, с первым зеркалом аккуратничал под дня! второе за час победил! - самому очень нравится фишка доп обзора при складывании зеркала. В решётке, в том месте, где я установил камеру тоже не очень удобно просверливать отверстие, на дырочку ушло часа два ручного труда... Результат порадовал!

[ЛРФ]

Решетку радиатора снимали для установки камеры?

[max_ua]

а что ее снимать то?! 6 или 7 пистонов? совсем не проблема) Вот протянуть и красиво уложить провод от камеры - куда более кропотливое занятие (у меня ушел час наверное).

[gran_gran]

Решетку радиатора снимали для установки камеры?

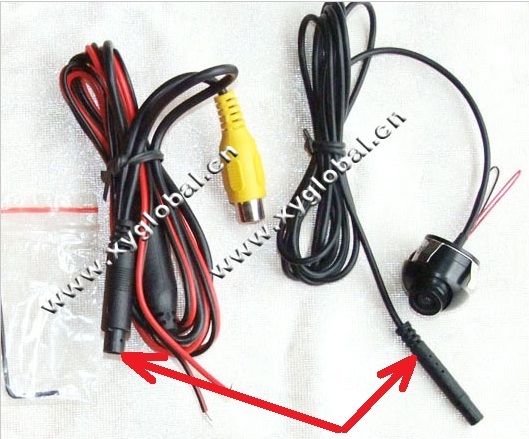

- это как раз самая простая операция... Сложнее "сваять" отверстие в этом месте - не подлезть никаким инструментом... часа два корпел... вручную... Провод проложить не так сложно - пакетик стяжек, полчаса времени и хвост в салоне - под бардачком. Кстати, после инсталяции камеры, решетка осталась быть "быстросъёмной" - кабель, на расстоянии примерно 70 см от места установки, имеет довольно герметичный разъёмчик...

отсоединил - снял решётку!

[BabyHummer A-328]

Провод проложить не так сложно - пакетик стяжек, полчаса времени и хвост в салоне - под бардачком. Кстати, после инсталяции камеры, решетка осталась быть "быстросъёмной" - кабель, на расстоянии примерно 70 см от места установки, имеет довольно герметичный разъёмчик...


отсоединил - снял решётку!

Через какое отвертие в моторном щите прокладывали провода? Я только одно знаю. В районе главного тормозного цилиндра. Но он совсем небольшое. Мож и другие отверстия имеются?

[BabyHummer A-328]

Вот, какую штуку нашел на просторах АлиЭкспресса http://www.aliexpress.com/item/Two-chan ... 07461.html
Если я правильно понимаю, то она служит для организации взаимодействия двух камер(тыловой и фронтальной). Но не понимаю, как эту штуку подключать к питанию...

[k0mar0ff]

к з-х цеплять питание
тогда при подаче питания
сигнал с передней камеры будет переключаться на сигнал с задней

[BabyHummer A-328]

к з-х цеплять питание
тогда при подаче питания
сигнал с передней камеры будет переключаться на сигнал с задней

Ясно. Большое спасибо!
Где-то на просторах форума встречал, что под торпедо, если снять магнитолу, есть трехконтактный разъем, на одном из контактов которого, как раз и появляется сигнал 3х. Так ли это, я не знаю. Как и не знаю точно, где находится тот самый разъем, чтоб не тянуть плюсовой провод через весь салон к заднему фонарю.

[k0mar0ff]

сигнал есть на зеркале з/вида с затемнением

[BabyHummer A-328]

сигнал есть на зеркале з/вида с затемнением

Хренасе! А там-то он зачем?
Спасибо! Оттуда тянуть проще
ЗЫ. А под торпедо где находится проводка от зеркала? Тогда не пришлось бы тащить проывод к самому зеркалу. Да и цепляться там(у зеркала) не очень удобно.

[k0mar0ff]

на щитке приборов точно есть

[alexeyvikt]

Во-первых, спасибо Lebed, что подсказал тему.
Дальше: так и не понял как подключаться к штатному устройству, чтобы выводить сигнал с фронтальной камеры. Может надо снять панель и глупые вопросы исчезнут, но проще было бы услышать ответ от бывалых.

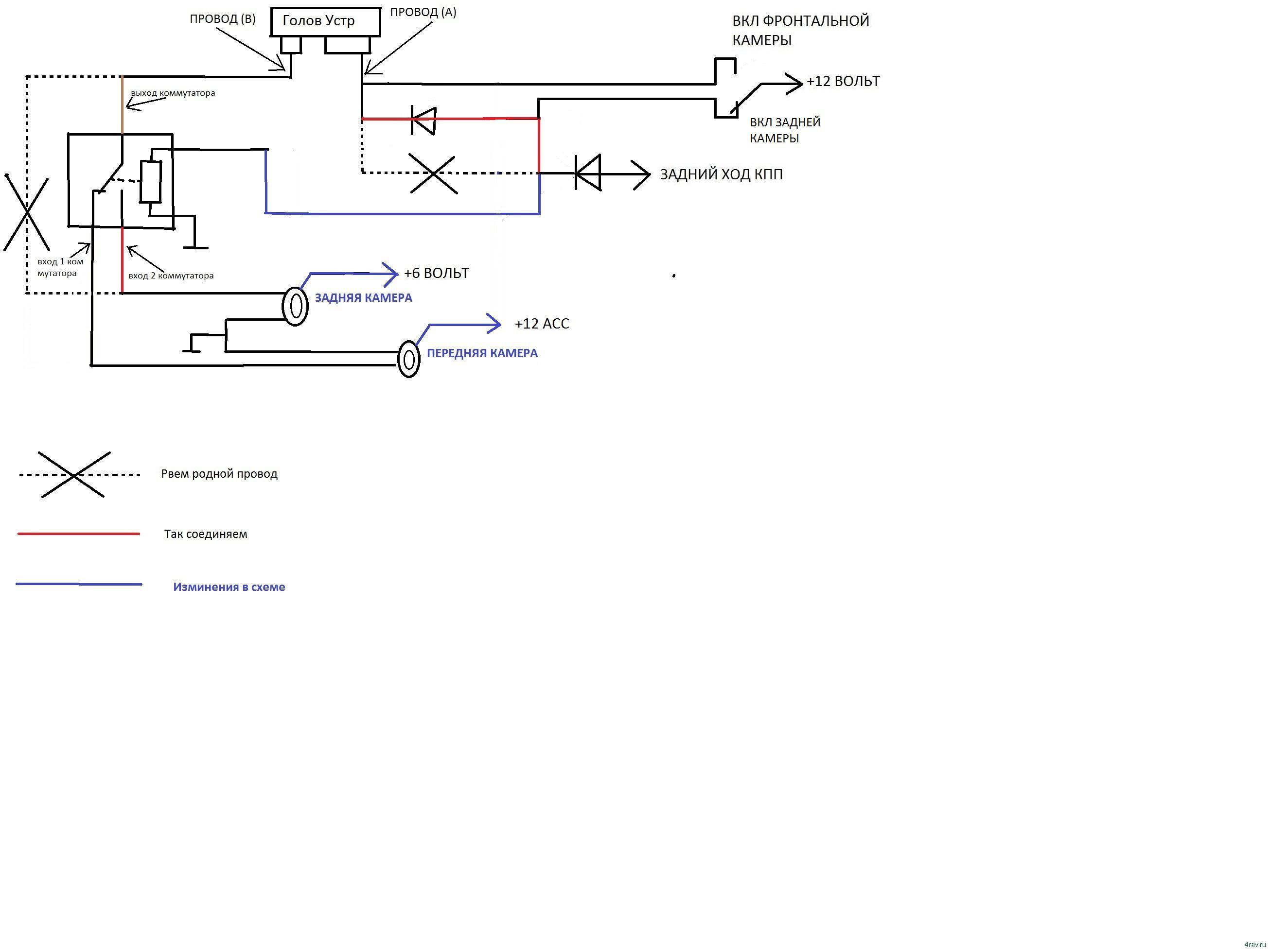

Сам думал исключительно подключить переднюю камеру (задняя есть в базе) дабы удобнее было парковаться, ну и мостики всякие и прочий бездор. Для этих целей нашел вот такую схемку.
P.S. Теперь задумался о возможности использовать эти две камеры заодно и в качестве видеорегистратора. Но нужны мозги и куда писать.

[BabyHummer A-328]

на щитке приборов точно есть

Как же его найти? Мож фото есть,какое-нить?

[k0mar0ff]

мануал надо копать со схемами

[BabyHummer A-328]

сигнал есть на зеркале з/вида с затемнением

Кстати, на разъеме зеркала сигнала 3х нет. Я проверял.

[max_ua]

сигнал есть на зеркале з/вида с затемнением

Кстати, на разъеме зеркала сигнала 3х нет. Я проверял.

Так есть только на зеркале, которое оснащено монитором. В обычном, с автозатемнением - нету!

[BabyHummer A-328]

сигнал есть на зеркале з/вида с затемнением

Кстати, на разъеме зеркала сигнала 3х нет. Я проверял.

Так есть только на зеркале, которое оснащено монитором. В обычном, с автозатемнением - нету!

Теперь понятно. Спасибо! У меня обычное.
Фото разъема зеркала:


Под торпедо где-то должен быть этот сигнал, но найти его будет совсем не просто.

[Alex Sam]

Под торпедо где-то должен быть этот сигнал, но найти его будет совсем не просто.

если голова мультимедиа, то есть около нее. Если нет, то справа под торпедой можно на колодке взять, там большая колодка на 39 контактов должна быть, 34 или 36 контакт, провод красно-зеленый. От этой колодки уходит жгут по правому борту назад.

[BabyHummer A-328]

Под торпедо где-то должен быть этот сигнал, но найти его будет совсем не просто.

если голова мультимедиа, то есть около нее. Если нет, то справа под торпедой можно на колодке взять, там большая колодка на 39 контактов должна быть, 34 или 36 контакт, провод красно-зеленый. От этой колодки уходит жгут по правому борту назад.

Обычная вертушка с Рокфордом


Справа под торпедо это где? Можно поточнее?

[Lebed]

....Справа под торпедо это где? Можно поточнее?

Типа похвастался обновлённым интерьером?
