Второе сообщение темы - фото распайки шнурка к блоку.

Мне проще пинами подоткнуть,не разбирая блок. Боюсь соплей пайкой по навешать на плату) Если есть распиновка у кого, выложите пжл!

mysell писал(а):Мне проще пинами подоткнуть,не разбирая блок. Боюсь соплей пайкой по навешать на плату) Если есть распиновка у кого, выложите пжл!

под рукой нет, поэтому смогу выложить чуть позже, но если невтерпеж, тогда можно и так подключить по следующей проверенной методике:
-- в разъеме 4 контакта и экран и в кабеле 4 контакта и экран, поэтому экраны соединяем между собой;
-- в разъеме питание на крайних контактах, поэтому включаем блок и меряем напряжение между крайними контактами, должно быть порядка 5В, в результате определяем полярность + и -, которые подключаем к соответствующим проводам кабеля;
-- остаются два сигнальных контакта посредине D+ и D-, которые при наличии осциллографа определяются визуально, но при его отсутствии можно подключить методом тыка, поскольку сигнал дифференциальный, то при правильном подключении все сразу заработает, а если не заработало, тогда их нужно просто поменять местами -- при этом ничего не сгорит, т.к. оба этих сигнала информационные и их уровни напряжений не превышают допустимых пределов...
Несколько раз так подключал японские магнитолы от праворуких Митсу без документации

Спасибо!

Добрый день! 1 й пост. Спасибо автору за классный отчет. Вот ток у меня почему то 17 контакт пустой а 16 занят. И на массу модуля звонится именно 16 контакт. Может опечатка в тексте? По тексту так: 17 -> 25 земля,, 16 -> 104 (место свободно, только воткнуть пин). Или у меня разъем 144 от другого модуля? Сам модуль 076 у меня. Заранее спасибо

Вроде не импровизировал с проводами, всё по схемам


Распиновка головы

PS. Номера контактов смотришь на разъемах блоков же, а не на штекерах, да?

Stork писал(а):Вроде не импровизировал с проводами, всё по схемам


Распиновка головы

PS. Номера контактов смотришь на разъемах блоков же, а не на штекерах, да?

Именно на штекере. Затупил.Не силен в этом. Получается вот так правильно если смотреть штекер?

Да, так правильно. Смотреть на блок.

Если правильно понял, в дальнейшем все номера надо смотреть именно с блоков. Левый верхний - 1. Левый нижний продолжение нумерации

Да, номера читаются с блоков. Так же и на голове. Смотришь на нее, и определяешь по схеме номер контакта.

Ясно Спасибо Stork!.

Спасибо Stork! Теперь все ясно

День добрый!!
просьба помочь... хочу подключать флешку как AUX. как правильно вывести USB по минимальной пайке и всему сопутствующему...и куда лучше ??
всем спасибо кто откликнется)

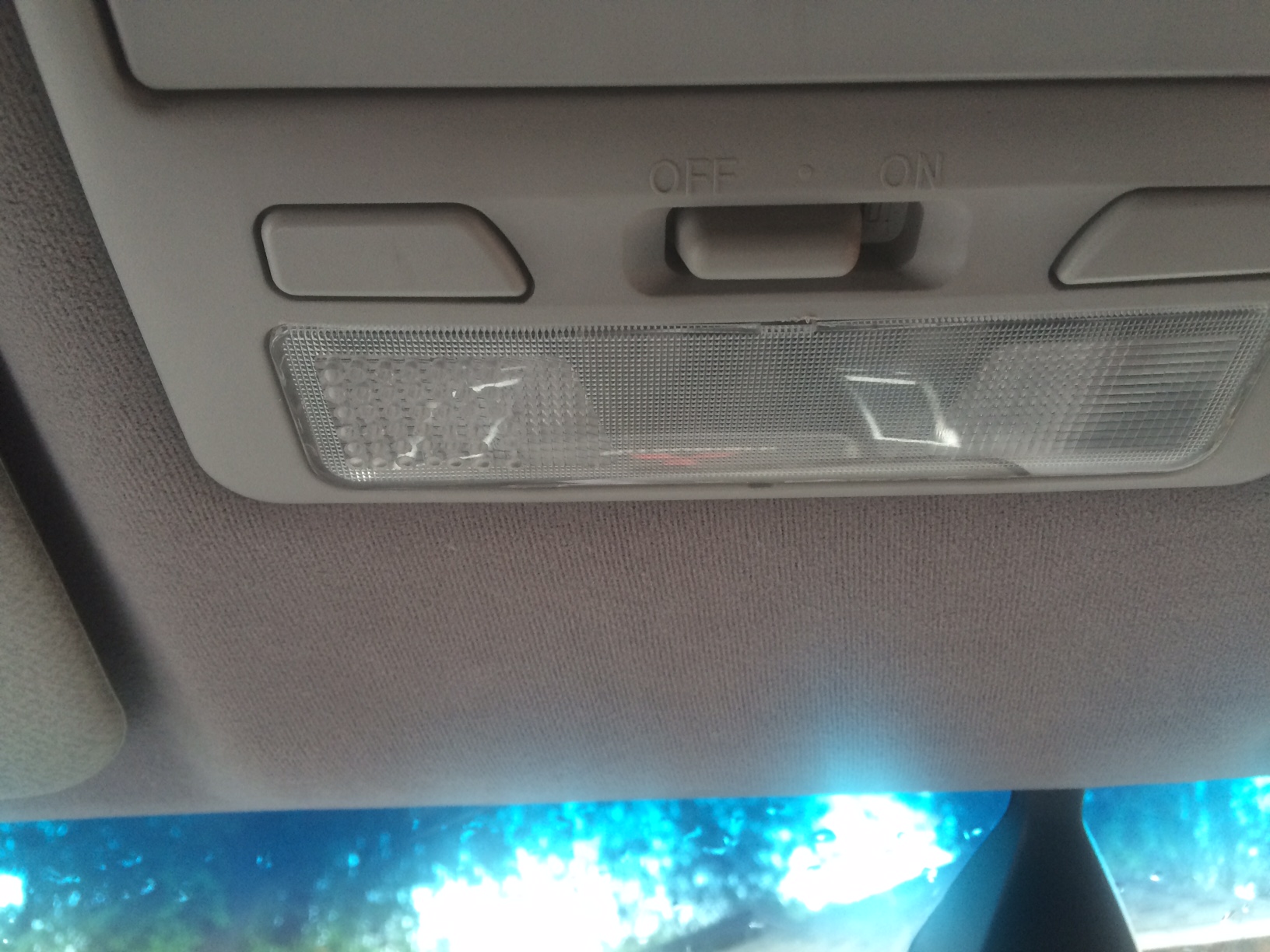

Д.Д.! Еще раз спасибо автору темы. Все подключил все заработало с 1-го раза. Микрофон внедрил в плафон потолочный вместо левой лампочки. Нсверлил в стекляшке кучу дырочек 2.5 мм. Немножко кривовато, но работает, меня слышно.
Да, в разъем с-08 ни один из имеющихся под рукой пинов не влез. Заколхозил так: Заголял провод на 2 см. Сложил пополам и срутил.Далее этот провод воткнул в нужный контакт разъема и с обратной стороны разъема зафиксировал кончиком спички. Понимаю что колхоз, просто не терпелось доделать скорее. Позже переделаю. (может быть))

Возможно, кому-нибудь пригодится:

На моем Спорте 2014 года (Ультимейт, двойной козырек, MMCS W-12) USB уже был в комплекте. AUX – отсутствует.
Проводка под микрофон и HandsFree - в наличии. Так что Bluetooth у себя получил, просто (за бардачком) заменив блок USB на блок HandsFree (8785A074). Теперь можно слушать через Bluetooth записи с телефона.
Там же висит свободный разъем парктроника. Только зачем он, если штатно установлена камера заднего вида…

В жгуте под сиденьем пассажира провода для AUX проложены (от разъема под подлокотником до разъема, который судя по схеме, у правого колена пассажира). Но проводов под AUX нет в жгуте под торпедой - нет контактов для AUX в разъеме магнитолы. Т.е. если уж делать, то будет проще вытянуть AUX напрямую от разъема магнитолы в бардачек (рядом с USB), чем восстанавливать проводку в подлокотник между сиденьями.

Под микрофон кабель проложен (разъем под потолочным светильником). Подключил туда микрофон 8761A002 от Лансера. В принципе, работает, но для нормального звука под микрофон нужна штатная или нештатная решетка в обивку потолка.

Руль (есть ли там проводка под кнопки HandsFree) не разбирал.

Добавлю, что судя по каталогу для PajeroSport и L200 нужен микрофон (в серой рамке-решетке) в потолок:
8761A010HA
8761A003HA
Но цена на него в Экзист неадекватная – больше 12 тыс.руб.

Смотрел потенциальную замену:
Хендай Солярис 965751R0008M
Renault 28 31 280 32R
Еще, возможно, решетка БМВ(?) «НАКЛАДКА МИКРОФОНА» 51447230894 EVERESTGRAU

Но разъемы, у всех свои. И насколько эти микрофоны будут хорошо работать с MMCS…

В соседней теме кто-то говорил, что нашли место под обшивкой для штатного микрофона 8761A002. Может, кто поделится инфо?

Вопрос 1: USB есть, ВТ- нет, я так понимаю, что стоит блок типа 8750A282, 8750A203 - без ВТ?

можно ли проверить что там воткнуто без снятия ГУ? вдруг там правильный модуль просто не настроен ....

Вопрос2: а можно ли поставив ( 8785A022, 8785A026, 8785A036, 8785A046, 8785A052, 8785A062, 8785A074) пользоваться телефоном (ХФ) без кнопок на руле?

версия SW - G
версия МАР - 2011-А

Верно, стоит чисто USB-блок. Иной там стоять не может, так как кнопок управления хФри на руле нет. Переделать в принципе можно, надо будет микрофон устанавливать и блок менять, ну и само собой ставить кнопки на руль. Если у вас MMCS R03, то без кнопок на руле не обойтись, а вот если W15, то на ее панели есть аппаратная кнопка ответа на звонок.

Странно, что у вас на автомобиле с Картами 2011-А (магнитола наверно всё же R-03) имеется USB-вход с завода, поскольку таких комплектаций в Россию не поставлялось.

ГУ оказалась W-12

3-й день "курю" форумы, поскольку в электрике и электронике "минус 1" - то дается тяжело .

правильно ли я понимаю, что для получения ВТ мне надо:

1. такая хрень 8785A074 https://www.avito.ru/moskva/zapchasti_i ... _741592359
2. микрофон

поскольку у меня уже есть усб, значит стоит блок с усб, выкидываем его, на его мето новый, к нему присоединяем микрофон и вуаля!

кнопок на руле мне не надо ( или без них не будет работать?)

Судя по схемам нет различия в подключении с\без микрофона.
с микрофоном
без микрофона
Напомню что стрелка на микрофоне направлена на водителя.
Вот только на w12 нет кнопки ответа звонка. Зачем бт?
