Необходимо опознать фишку

[mitjaich]

Слева в багажнике на коротышах стоит!
Возможно, на каких то комплектациях длинных тоже

дядя мне не расказывай я только машину из пепла поднял и блокировкой тоже занимался

[mitjaich]

А где тогда компрессор должен стоять? Тоже под пластиковой обшивкой? Я всегда думал в правом отсеке под сиденьем

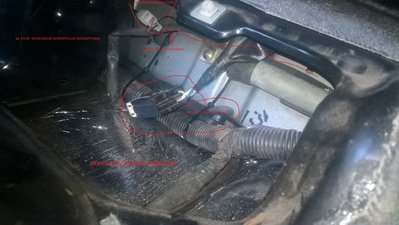

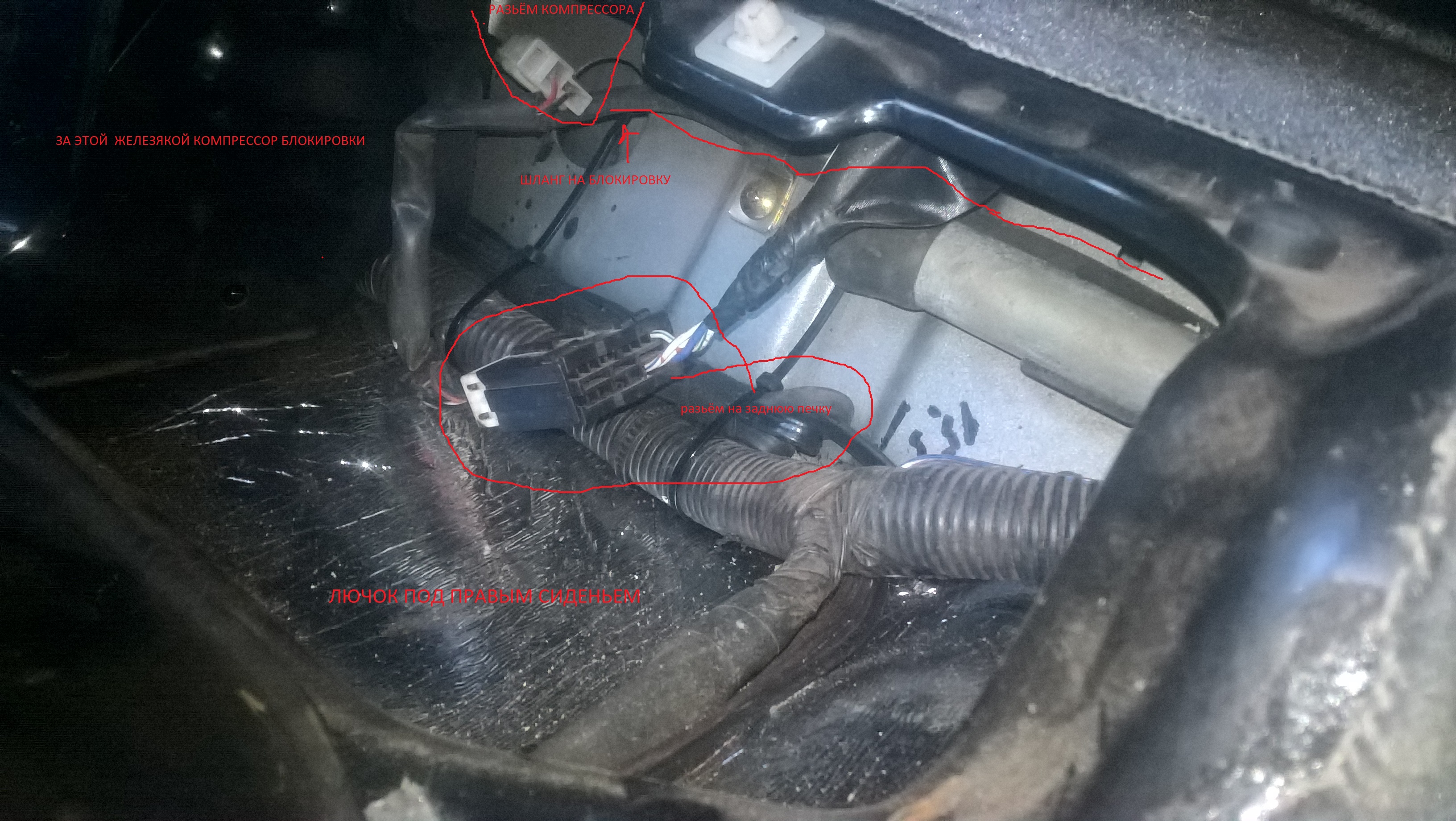

да правильно, фото я сделал через лючок под правым задним седеньем, компрессор стоит за железной перегородкой куда уходит отмеченый разьём, чтобы добраться туда, надо снимать задние сидения и ентот бардачёк с люками ,он к бордачку изнутри прикручен

[Притворщик]

Этих фишек там точно нет , есть другие две. От Них идёт пучек проводов на амортизаторы и как я понимаю на датчик блокировки. Через резинку на улицу

[mitjaich]

это с лева! через резинку и на улицу. я фото сделал из правого лючка!

[Притворщик]

А где тогда компрессор должен стоять? Тоже под пластиковой обшивкой? Я всегда думал в правом отсеке под сиденьем

да правильно, фото я сделал через лючок под правым задним седеньем, компрессор стоит за железной перегородкой куда уходит отмеченый разьём, чтобы добраться туда, надо снимать задние сидения и ентот бардачёк с люками ,он к бордачку изнутри прикручен

У меня в бардачк вообще нельзя забраться, там просто две крышки с каждой стороны в днище. Смотрел у товарища у него там ещё и печка стоит. Завтра фоток наделаю

[mitjaich]

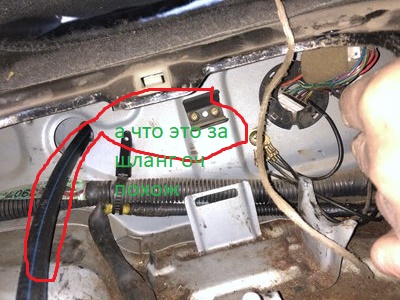

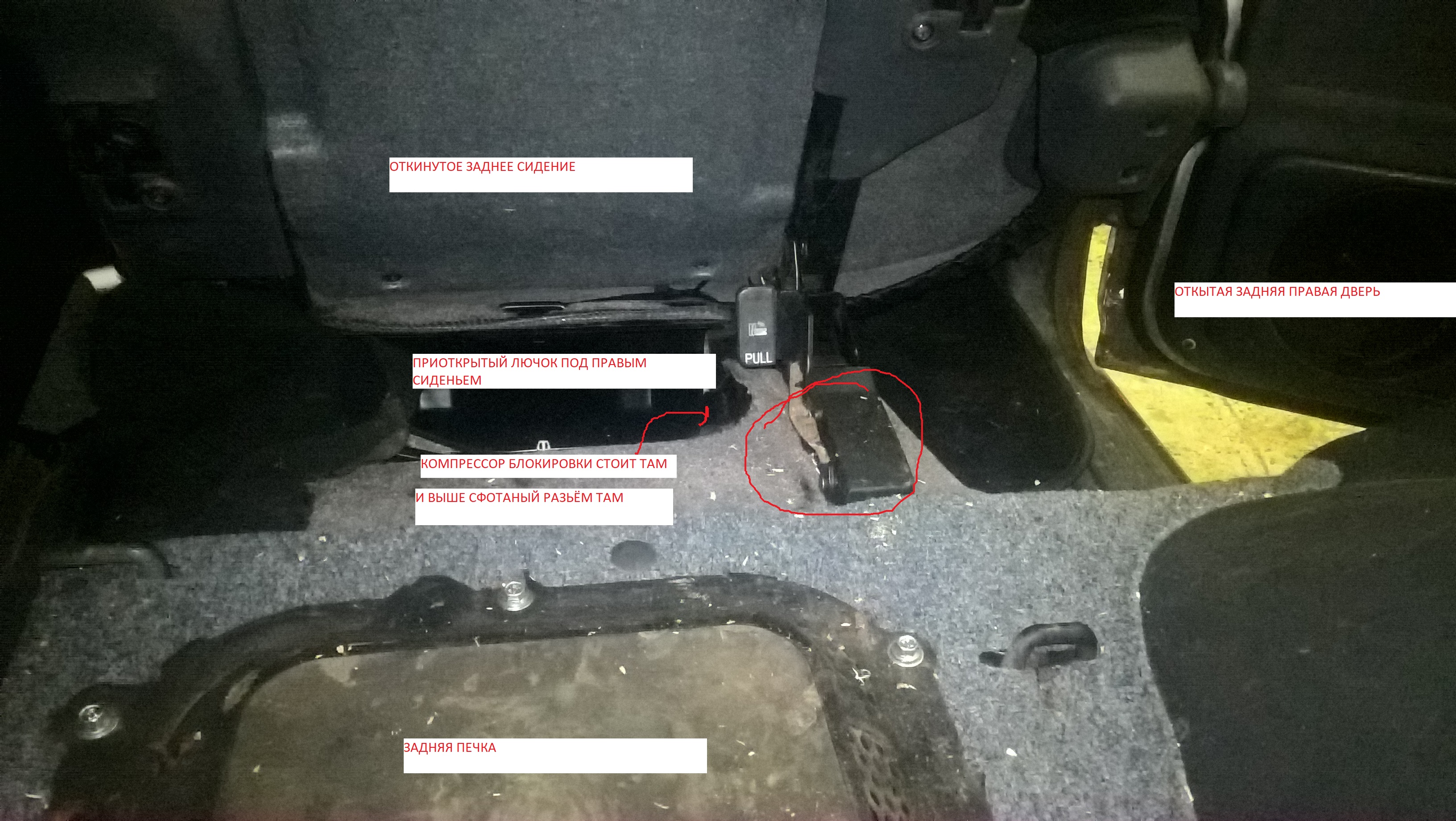

Вот я сфоткал

[Притворщик]

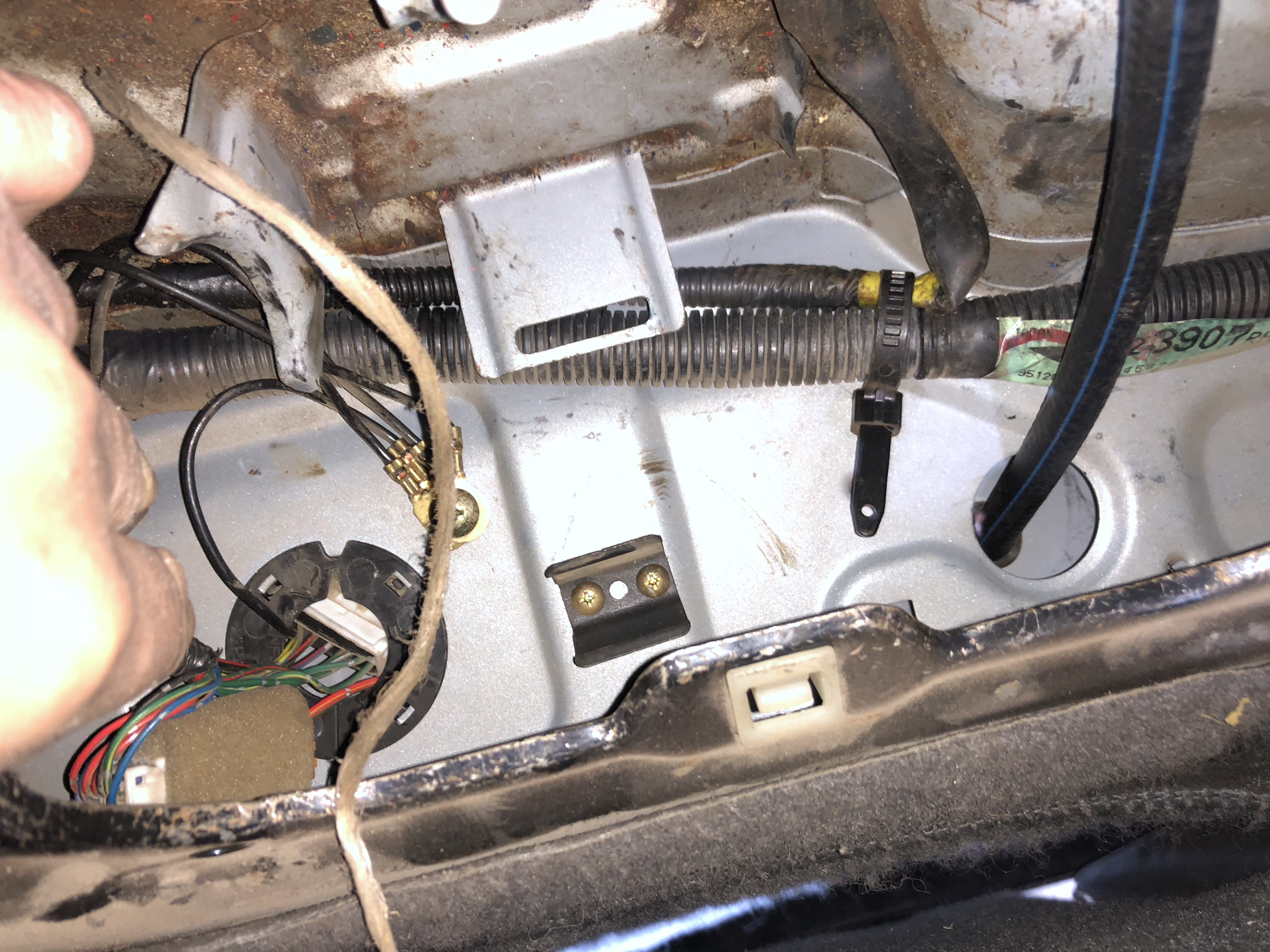

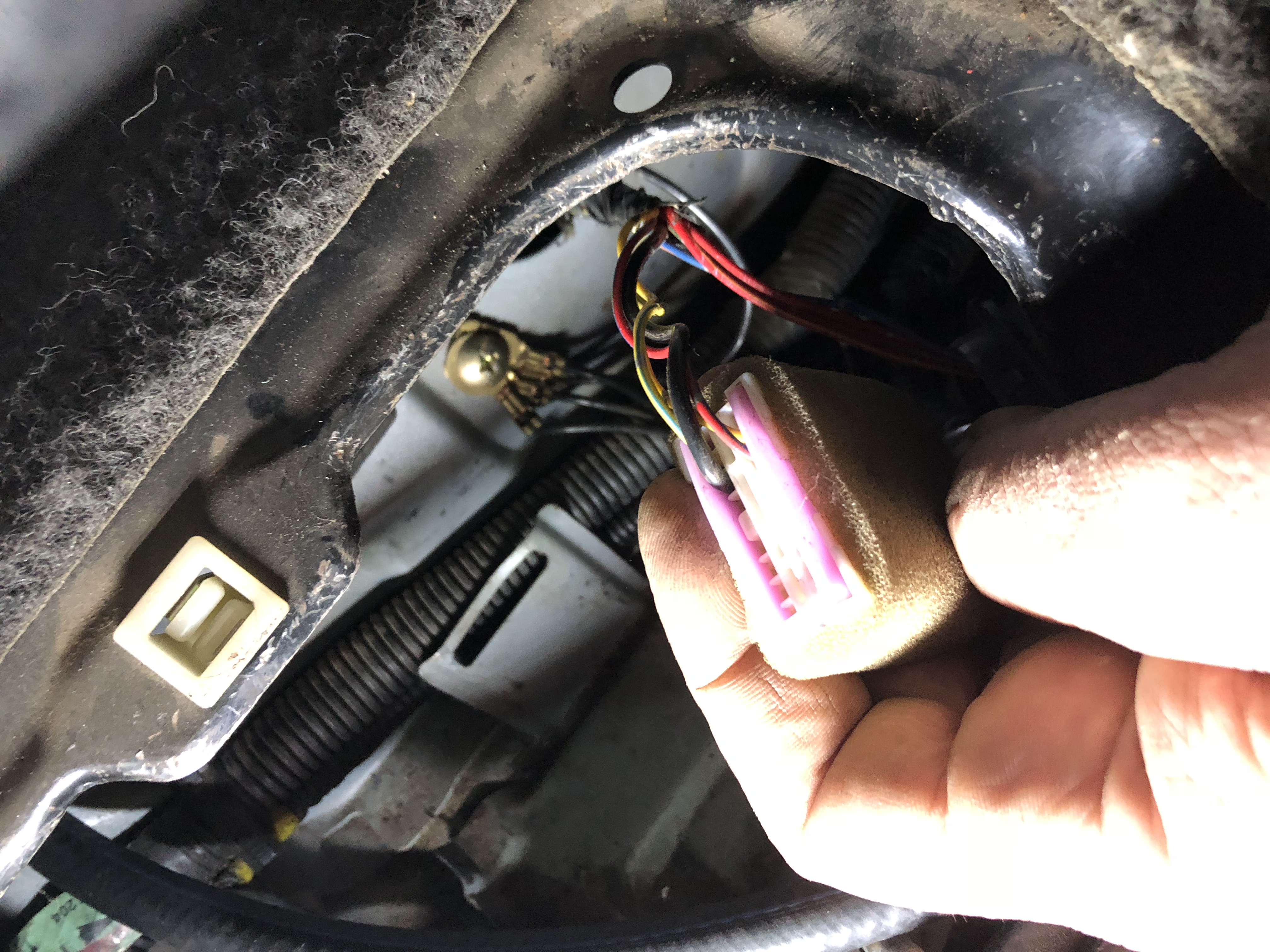

Спасибо что разжевали , в правом лючке сильно потянув проводку появилась широкая фишка, похоже на фишку от релюхи, на морозе ломать заглушку не стал, вечером в гараже разберу.

[mitjaich]

судя по фото это у тебя левый лючок я про правый говорю по ходу авто

[Притворщик]

с права в лючке по ходу авто нет ничего , голая гофра, без фишек и отводов, к сожалению забыл сфотографировать , вот фото под этим сиденьем там даже люка под печку нет

[Притворщик]

Уважаемые ! А как работает компрессор в штатном режиме? есть ли какой перепускной клапан? Мысль одна тревожит, если я делаю от кнопки (колхозю) и при включении компрессора он будет постоянно дуть, создаст давление, а система замкнутая , не сгорит ли? или чего хуже диафрагму повредит.

[мах578]

тебе надо снять зад. сидения и увидишь усилитель/бардачек черный, он болтами прикручен, снимаешь его там компрессор. в системе есть реле выключения по давлению, качает сек 15-20 и отключается. долженстоять на компрессоре.

[mitjaich]

да интересная у тебя комплектачия. компрессор работает просто, когда накачает то сам вырубится, если есть утечка в магистрали то будет сам подкачивать, вж.вж.вжжж, а ещё он же её выключает, в этом разьёме два провода одним накачивает, другим стравливает. масса внутри на кузов прикручена.
ещё на всю енту кухню есть блок управления который стоит с лева в багажнике под обшивкой где розетка прикуривателя чуь ниже, при нажатии на кнопу (кнопка же не фиксируемая) он даёт команду на компрессор , он накачивает и сам останавливается(это слышно) , если произошла блокировка то срабатывает датчик в мосту , который показывает мозгам ,что поизошла блокировка, и мозги зажигают лампочку на приборке ,если цепь датчика не исправна , обрыв или нет провода как у тебя ,то при включении блокировки лампа будет мигать(но блокировка будет(если компрессор накачал и остановился) и ещё мозги отключают блокировку при достижении скорости.......12 или 21 не помню км/ч ,если закоротить провода с датчика моста (что у меня и было лампачка на приборке будет мигать всегда)

[Притворщик]

Сегодня вскрыл все , нет у меня нечего похожего. Кроме бардачков под сиденьями никаких лючков в багажнике нет кроме круглой дырки под топливный насос. В правом бардачке по ходу движения вообще только гофра жгута без фишек, в левом две фишки. Тот шланг, что на фото это я протинул от моста. Под пласмасовыми обшивками , что с права что с Лева ничего нет. Да и Печки задней отродясь небыло, поэтому и ниши под печку нет.

[Притворщик]

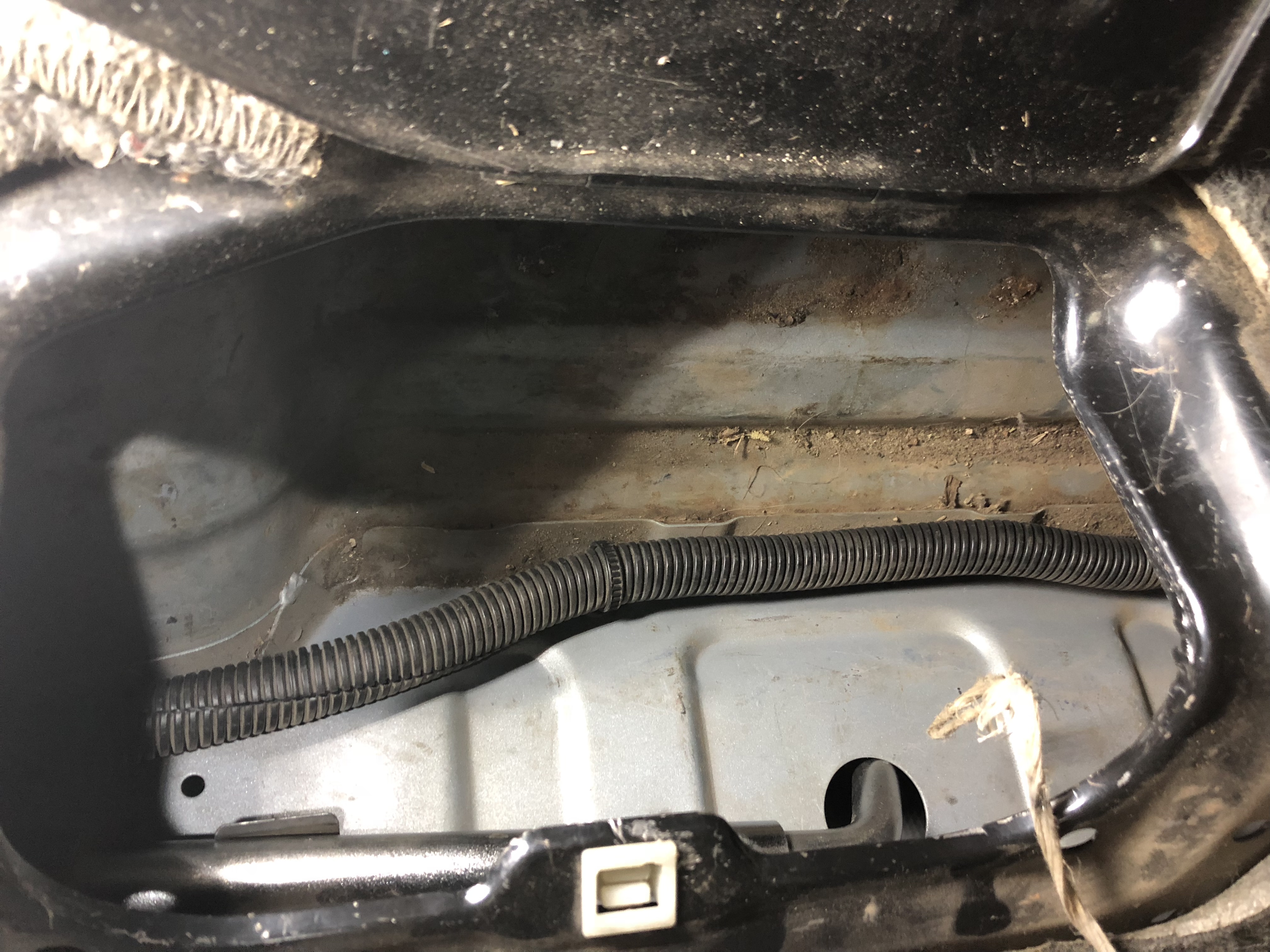

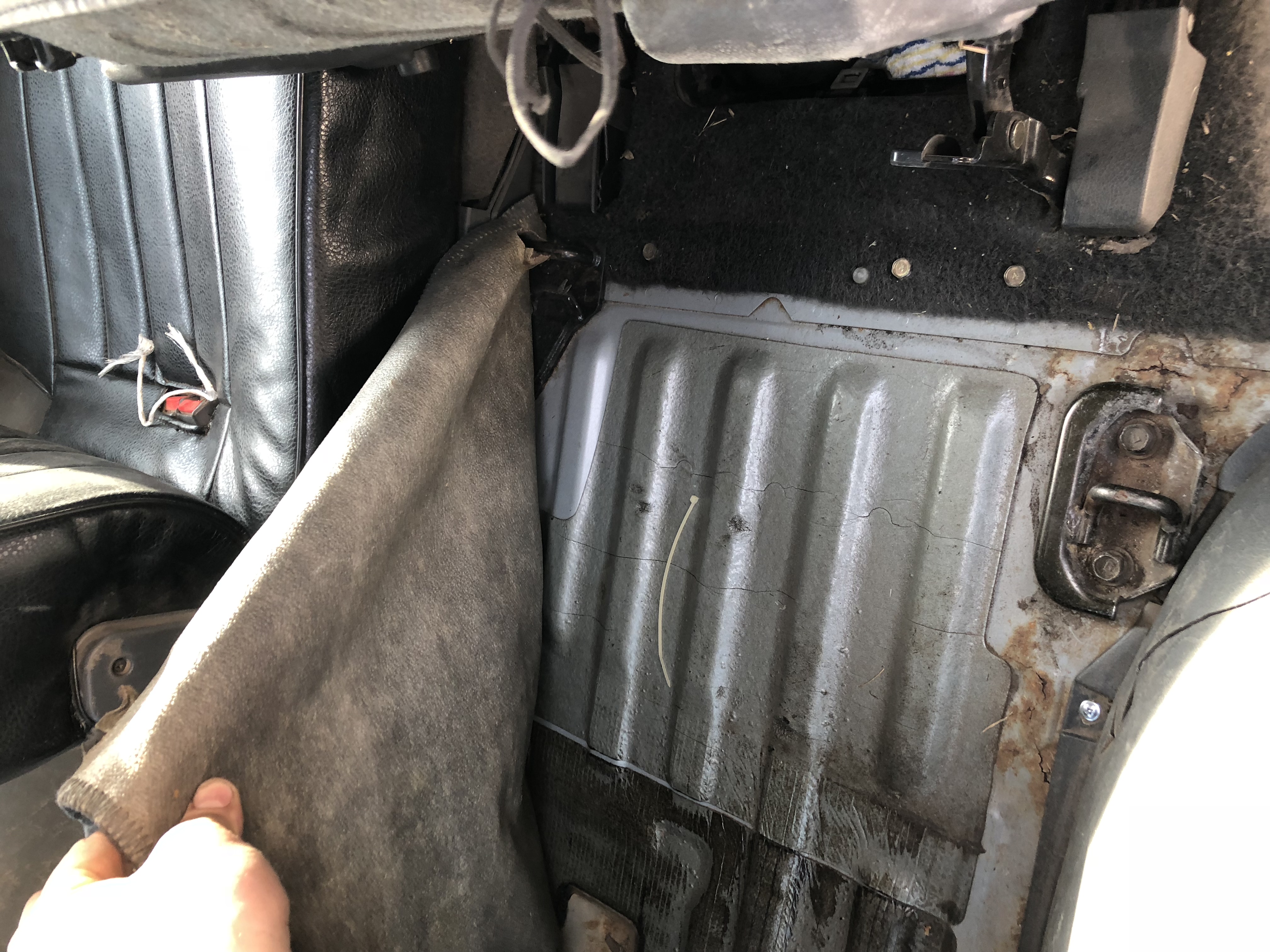

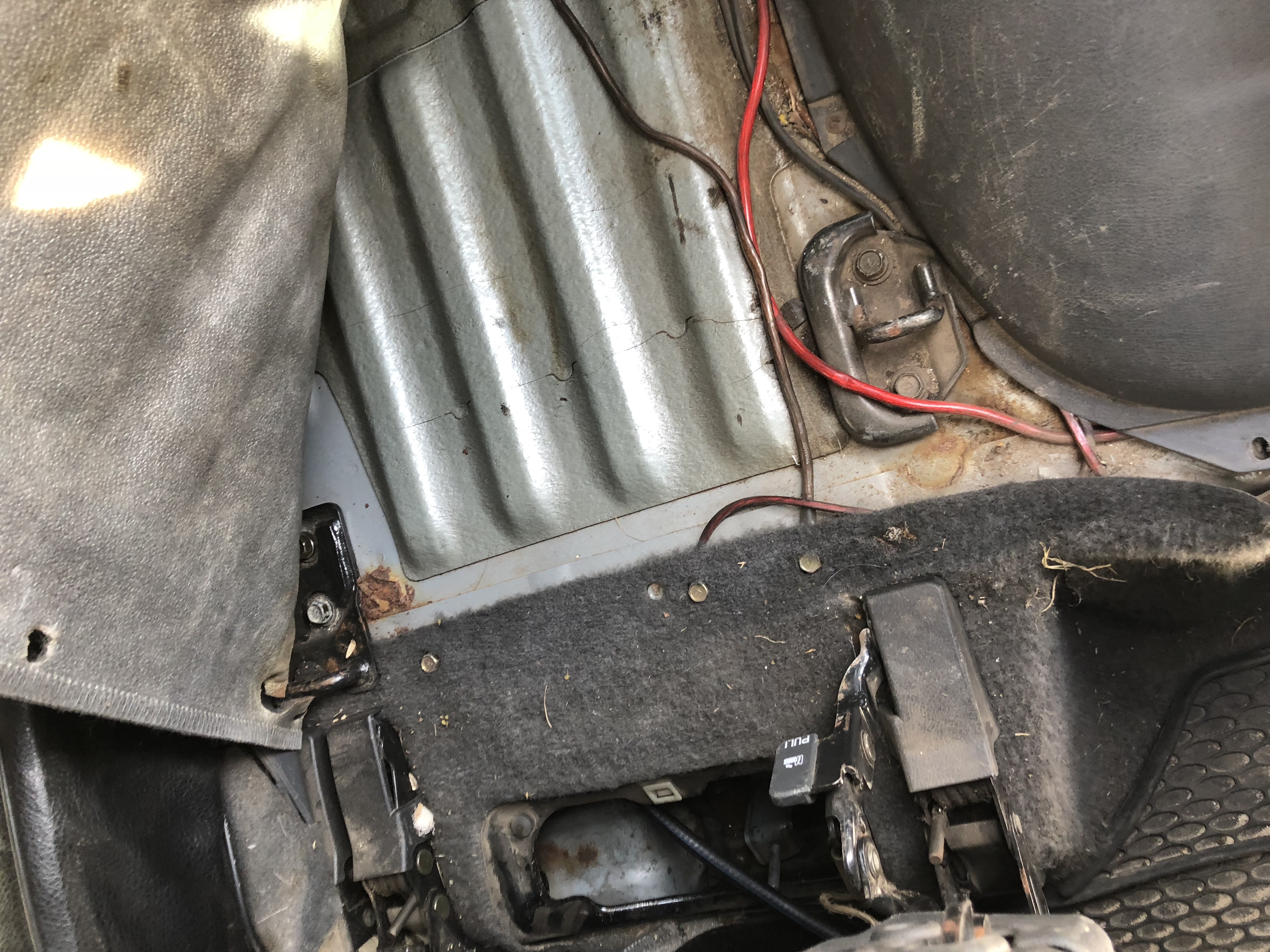

Фота под сиденьями

[Притворщик]

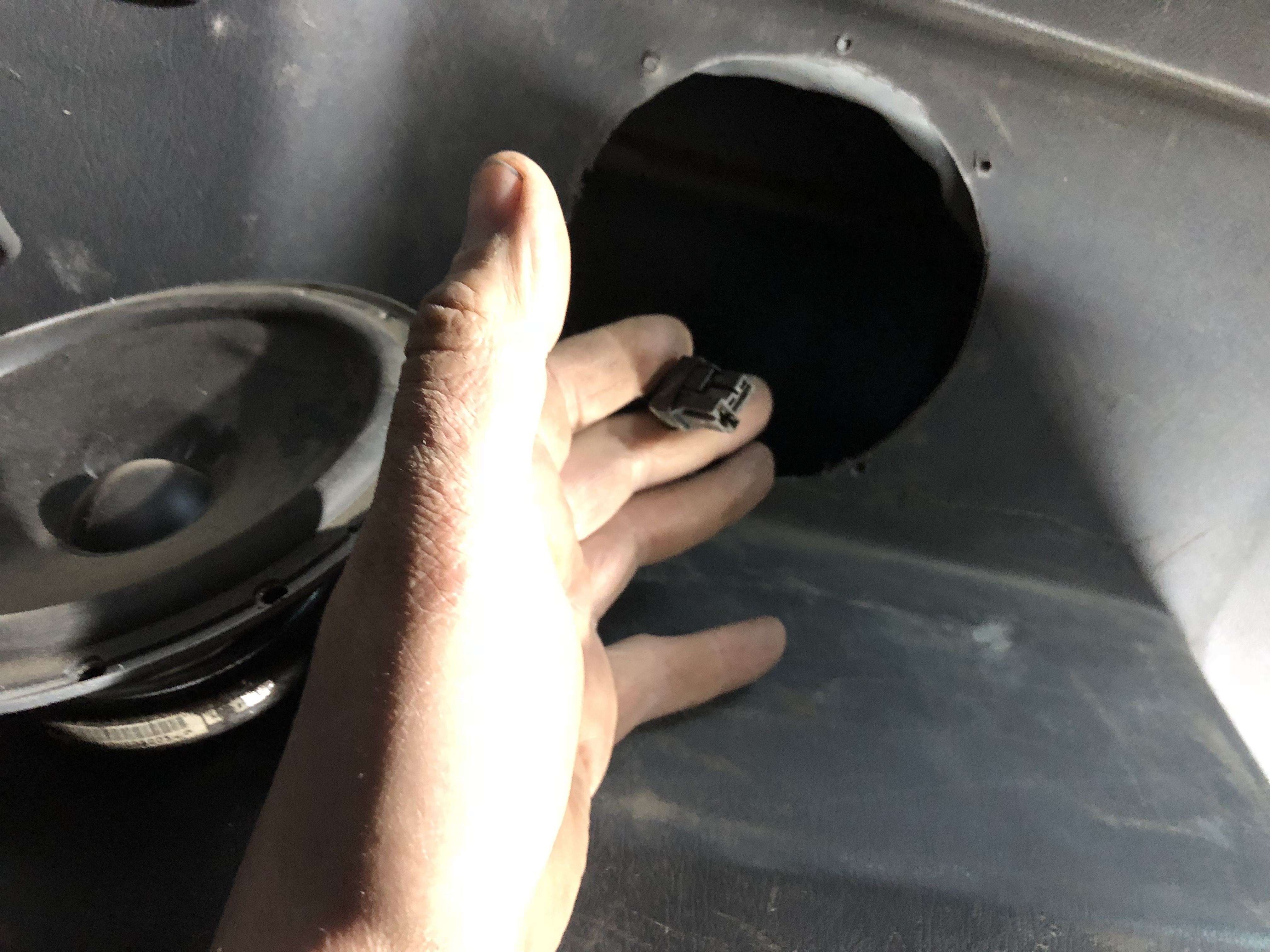

Это то что под боковыми обшивками . С права и с Лева фишки одинаковы. Больше там ничего нет , обшивки я снимал. ( на динамик у меня другие провода)

[Притворщик]

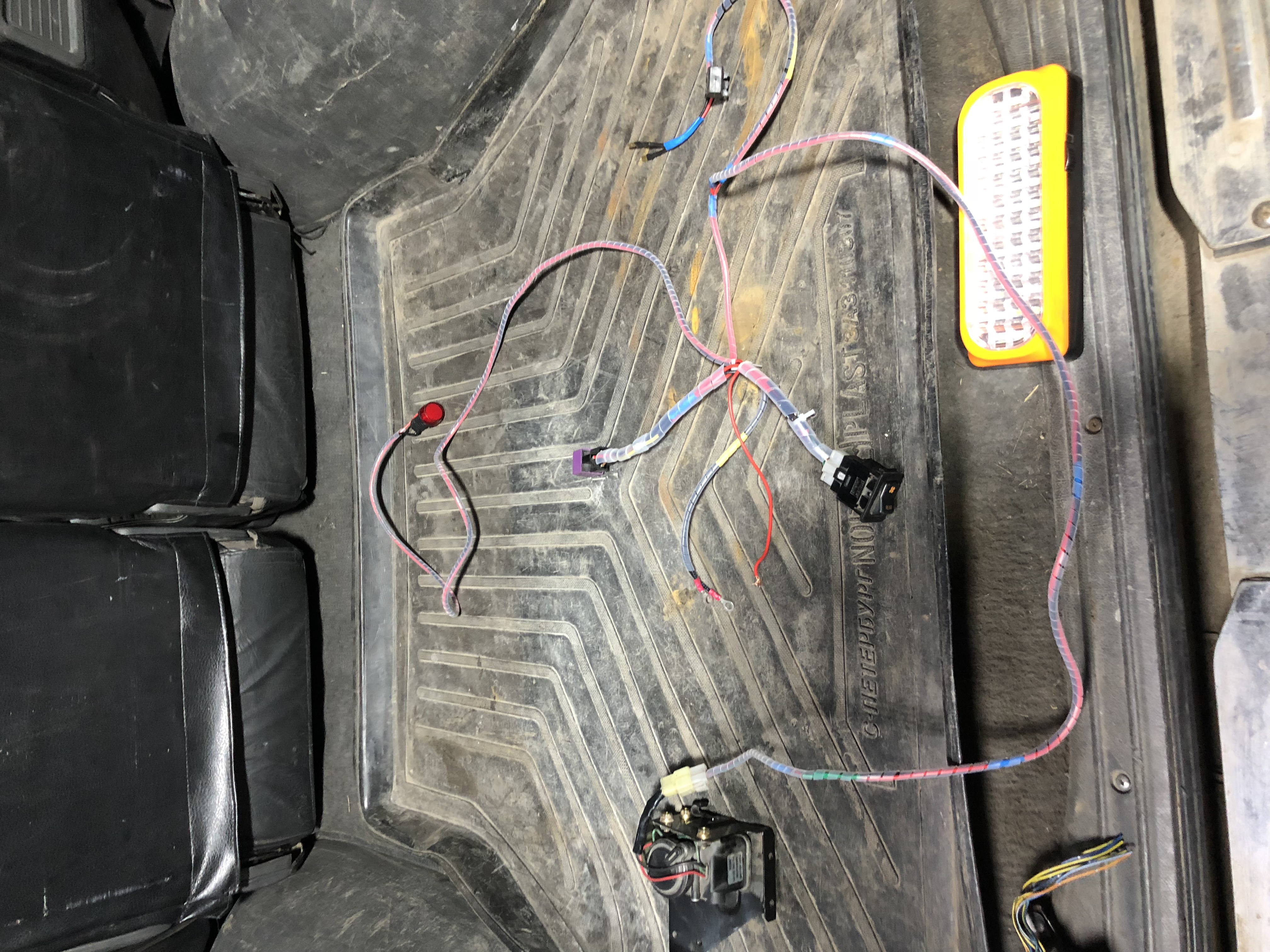

Заколхозил схему с кнопкой и индикацией, через рэлюху *стандартная как на ДХО* . Не знаю можно ли так компрессор подключать , ничего не поврежу? Надеюсь как говорит mitjaich компрессор сам выключается. Только вот будет ли без блока управления компрессором ? если заткнуть шланг - то , Да останавливается но я боюсь его спалить.

[Дроныч]

Включи питание компрессора через амперметр.
Посмотри ток работы компрессора.
Заткни дырку выхода воздуха.
Смотри на показания амперметра.
Если после остановки компрессора ток упал почти до нуля, то можно собирать схему и не париться, ничего не сгорит
Если ток остался как при работающем компрессоре, или начал расти, то нужен ещё дополнительный блок управления.

[Притворщик]

вроде не сложно . попробую

[Притворщик]

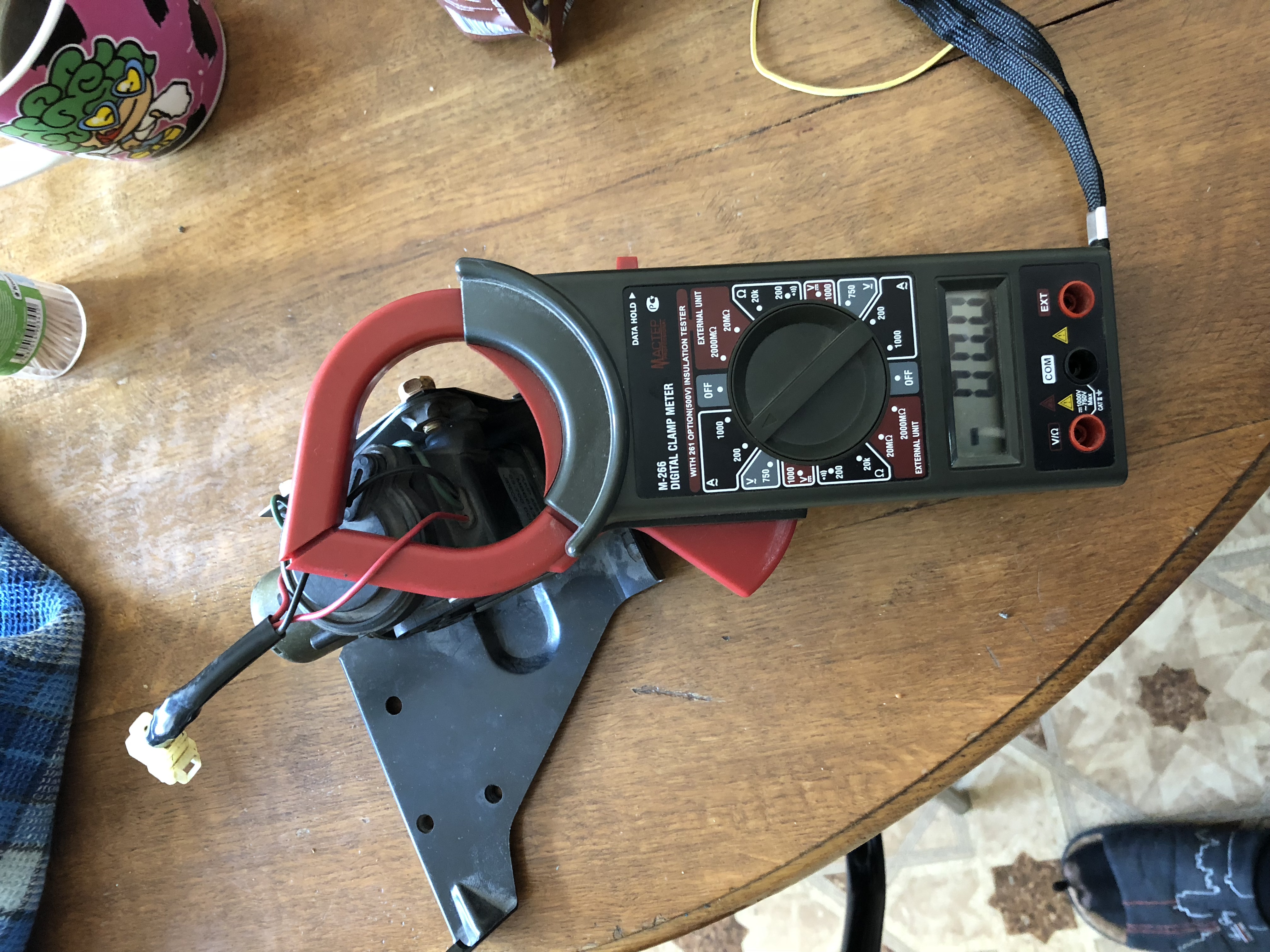

Странно чего-то не получается. Может что-то не правильно проверяю. Тэстэр рабочий на 220 нагрузку показывает , а здесь токи на включённом компрессоре не видет

[Дроныч]

Приколист, однако
Там ТАКИЕ ТОКИ, что для такой хрени это погрешность измерения

Бери самый простой мультиметр, выставляй на измерение тока, включай в разрыв цепи!!!
