Добрый вечер всем! Подскажите мне пожалуйста, и если где не увидел не закидывайте... Я установил на своего мурзика 3,2л мультик 700 и пионер авик 950, но для полного феншуя необходимо подключить провод датчика скорости, но на какой колодке от бортовика и где он я не знаю. Если есть знатоки, то прошу помощи?

Какой датчик скорости, для чего?
Мультик всю информацию берет с CAN шины через разъем OBD. Дополнительно можно подключить сигнальный провод к топливному датчику для более точного отображения расхода топлива и остатка в баке, провод к замку зажигания и габаритам.
Если это нужно Пионеру для изменения уровня громкости, то ищи в разъеме приборки.

[swao]

Добрый вечер всем! Подскажите мне пожалуйста, и если где не увидел не закидывайте... Я установил на своего мурзика 3,2л мультик 700 и пионер авик 950, но для полного феншуя необходимо подключить провод датчика скорости, но на какой колодке от бортовика и где он я не знаю. Если есть знатоки, то прошу помощи?

импульсный сигнал датчика скорости в разъеме бортовика для авто 2008-2009 на 27 контакте (см. рис.)

[Ildarei]

Добрый вечер всем! Подскажите мне пожалуйста, и если где не увидел не закидывайте... Я установил на своего мурзика 3,2л мультик 700 и пионер авик 950, но для полного феншуя необходимо подключить провод датчика скорости, но на какой колодке от бортовика и где он я не знаю. Если есть знатоки, то прошу помощи?

импульсный сигнал датчика скорости в разъеме бортовика для авто 2008-2009 на 27 контакте (см. рис.)

Во спасибо!!! Ясно и доступно! Это для пионера.

[Ildarei]

Непонятка получилась, нет на 27 номере проводка! Как так, может у меня провода другие?

[swao]

Непонятка получилась, нет на 27 номере проводка! Как так, может у меня провода другие?

чтобы не гадать сообщите VIN, по нему можно точно узнать вашу комплектацию, а так я ориентировался только на указанный в вашей подписи двигатель 4М41, а Вы даже никакие фото не выложили... есть еще вариант зайти в сервисное меню бортовика и там посмотреть состояние сигнала с импульсного датчика скорости...
... и если уж совсем никак, то можно на приборке взять сигнал на 35 контакте (см. рис.)
P.S.
есть предположение, что Вы неправильно считаете контакты (на рис. изображен разъем бортовика!)

[Ildarei]

Комплектация [GNMZL6Z ] M-LINE(5SEATER/EURO3),5FM/T LHD
Нашел две колодки, там их всего 5, две на магнитолу, 3 наверное на бортовик. С таким количеством разьёмов больше нет, т.е. по 20 и 10 больше нет. Завтра попробую с панели запитаться.
Спасибо за помощь.

[poilkjm]

Поставил себе Flyaudio g6000F01: Операционная система: Android 4.1.2
Четырёх-ядерный процессор Qualcomm Snapdragon S4 1,2 Ггц
Оперативная память 1 Гб
Встроенная память 16 Гб с возможностью расширения до 32 Гб
Навигационная система GPS с лицензионной программой Навител Навигатор и картами России
Встроенный 3G модем со слотом под MicroSIM карту
Встроенный модуль WiFi
Размер экрана 7 дюймов, матрица a-SiTFT Active Matrix
HD разрешение экрана 1024x600 пикселей
Емкостной дисплей с управлением Multi Touch (5 точек) и т.д.

Дополнтительно докупал переходник: ISO Mitsubishi 07+, распиновка штатной магнитолы:


С-101
61 - Плюс питания штатной камеры (+6,5В) с магнитолы
62 - Включение штатной камеры (Не используем)
63 - От датчика фонаря З/Х (+12В при вкл з/х)
65 - Минус питания штатной камеры (земля) с магнитолы
66 - ВИДЕО вход
67 - Экран ВИДЕО входа

С-103
21 - +12В после замка зажигания
22 - Кнопки на руле (+)
25 - Правый задний динамик (+)
26 - Правый передний динамик (+)
27 - Левый задний динамик (+)
28 - Левый передний динамик (+)
29 - Подсветка (+12)
30 - +12В с аккумулятора
31 – SPEED с комбинации приборов (Не используем)
32 - Кнопки на руле (-)
34 - +12В питание антенного усилителя с магнитолы
35 - Правый задний динамик (-)
36 - Правый передний динамик (-)
37 - Левый задний динамик (-)
38 - Левый передний динамик (-)
39 - Подсветка (- после реостата) (Не используем)

Т.к. на камеру идет 6 вольт, нужно спаять преобразователь напряжения:
берем микросхему с названием КР142ЕН5Б

и по схеме припаиваем к ножкам два кондера, я взял 10мФ 25 вольт

Вход 12в к 63 пину, выход к 61му, минус на массу и на 65 пин.
Для включения ГУ на камеру ЗХ 63 пин дополнительно припаять к проводу "BACK" на ГУ.
Чтоб ГУ увидело кнопки руля нужно 32 пин кинуть на общую землю, а 22й - на провод ГУ "Key1", затем ГУ обучить кнопкам.
Остальное все просто.

ГУ не тормозит несмотря на андроид, untutu показал от 10200 до 13500 попугаев(в разное время измерений), навител работает шустро, звук не хуже штатного, wifi нормально ловит, радио также без помех, симку пока не вставлял, фильмы кажет, с телефона музыку играет по БТ. Вобщем космолёт по сравнению со штатной балалайкой. Пришла из Москвы по почте Цена 23200.
Рамка для закрытия щелей между ГУ и козырьком идет в комплекте, но ее надо подгонять, это гемор.
Немного фото:

[drozd272]

Уважуха,молодец у китайской скорость 9600,у твоей не на много больше.В общем зачётно получилось.

[softaa]

Что-то мне подсказывает, что это тоже китайская магнитола. Но в принципе выглядит отлично!

[Alb888]

Тоже понравилось! А где брал?

[Alb888]

свою s100 Перешил на s150 и мои лично субъективные впечатления: супер! просто другая магнитола. даже тачскрин работает значительно лучше. показания бортового тоже получилось таки прикрутить программно в чем помогли долгая переписка с хитрыми китайцами. (улыбка)
Если кому нужно, могу выложить пошаговые инструкции по переходу с S100 на s150 и уже готовую прошивку, что работает у меня сейчас.

Я бы не отказался, если не затруднит и видео работы ГУ сними. Спасибо

[poilkjm]

Тоже понравилось! А где брал?

http://www.flyaudio.ru/index.php/cPath/30

[drozd272]

А чем тебя эти отпугнули? http://ru.aliexpress.com/wholesale?Sear ... 0925192420

[Bublig]

2Alb888 вечерком будет и инструкция и видео.

[poilkjm]

А чем тебя эти отпугнули? http://ru.aliexpress.com/wholesale?Sear ... 0925192420

Количество ядер, разрешение уже не то, дальше не сравнивал. Здесь разрешение экрана 1024x600,четыре ядра, меньше четырех ядер на андроид смысла нет брать тупить будет. Flyaudio в России пишут что подгоняют программное обеспечение под авто нужды, оптимизируют производительность. Судя по форумам на андроид многих выбешивает своей тупизной, я за время тестирования не заметил никаких тормозов. Знакомый автоэлектрик ставит магнитолы, удивился как навител здесь быстро работает. Кстати мультитач поддерживается в том же навителе. Еще немаловажный факт: надежность, на предыдущей машине ГУ этой же марки стояло, ни одного отказа не было, особенно в морозы. Надеюсь что здесь также будет.

[Bublig]

Вся информацию по прошивке я брал тут: http://4pna.com/showpost.php?p=348488&postcount=3975
Всю информацию в общем по андроиду брал вот тут: http://4pna.com/showthread.php?t=12544
Предупреждаю, все что вы делаете - на свой страх и риск. на форуме народ пишет, что голова может в состояние кирпича перейти.

Установка Андроид 4.0.3 более простым способом.
Создание загрузочной SD карты, под виндой.

1. Скачиваем https://yadi.sk/d/WzMPV3fhENEgS SD-Flasher
2. Скачиваем https://yadi.sk/d/Vkigy38VbbxQp Android 4.0.3
3. Создаем, в удобном для вас месте папку.
Например: "SD".
4. Распаковать "SD-Flasher" и "Android 4.0.3"в папку "SD".
5. Запускаем от имени администратора "SD-Flasher"
6. В окошке выбираем "Min210/Tini210"
7. Вставляем SD карту в слот компа. (карту рекомендуют использовать не более 4-х гигабайт. вроде как ту что с регистратором шла, у меня не было и шил с 16 гигабайтной)
8. В строке "Image File to Fuse" выбрать путь к файлу "SD/make_upgrade_sd/u-boot_udsd.bin'
9. Нажимаем кнопку "Scan"
10. Отмечаем SD карту и нажимаем кнопку "ReLayout"
После завершения мы должны увидеть:
"Relayouting, please wait...
1 Total, 1 Succeeded, 0 Failed"

11. Далее, отмечаем SD карту и нажимаем кнопку "Scan"
12. После завершения, отмечаем SD карту и нажимаем кнопку "Fuse"
После завершения мы должны увидеть:
"Fusing...
u-boot Image
1 Total, 1 Succeeded, 0 Failed, 0 Skipped"

Наша загрузочная SD карта готова.
Перенеси папку "winca" на карту, в корень!!! .
Прошивка должна находится и находится внути папки "winca"
Извлекаем SD карту из компьютера и вставляем в GPS слот.
Перезагружаем ГУ.

Экран может оставатся темным, засекаем время и ждём 15 минут. именно 15 минут. Прошивка проходит за 10, но 5 минут запаса. в это время магнитола может пикать и издавать звуки. Машиу не заводить, ничего не делать! сидим, ждём чуда. Если через 15 минут чуда не произошло, нажимаем на ресет и пробуем перепрошить.
Что бы изавиться от черного экрана во время перепоикя делал так: ключал зажгне задюпедачу, камера включалась, передачу включал, зажигани тоже. Процесс прошики становится виден.

Видео работы магнитолы попробую сделать завтра.

[Alb888]

А показания бортового как ?

[Vistereos]

Всем привет!

Родная мультимедиа навязанная и установленная ОД умирала долго и мучительно, из всего функционала первой слегла навигация, через пару месяцев USB удлинитель под флешку и т.д.

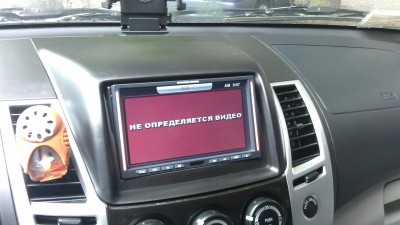

Роднаямультимедиа MMCS

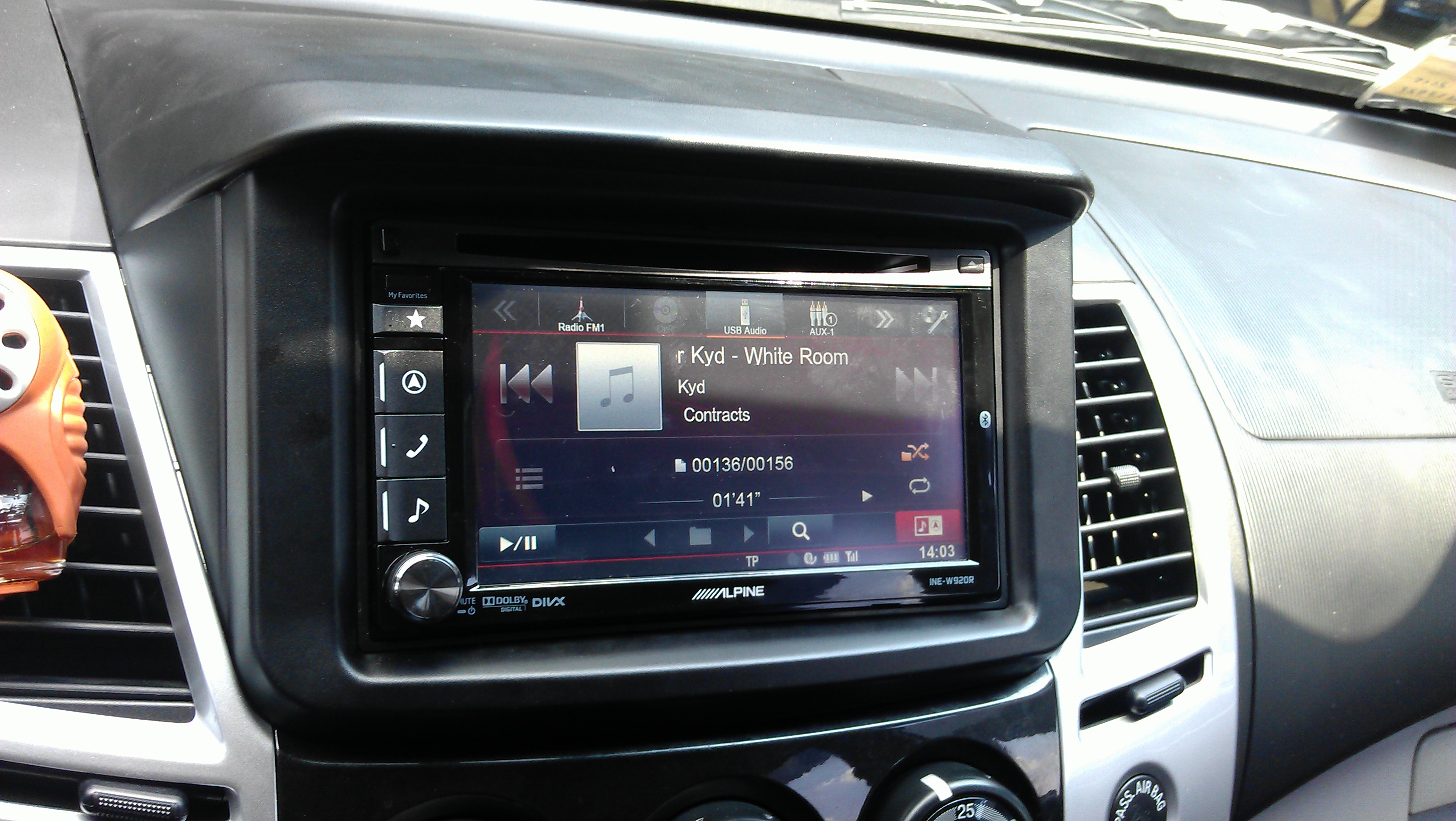

Тут подвернулась по очень гуманной цене б/у Alpine INE-W920R

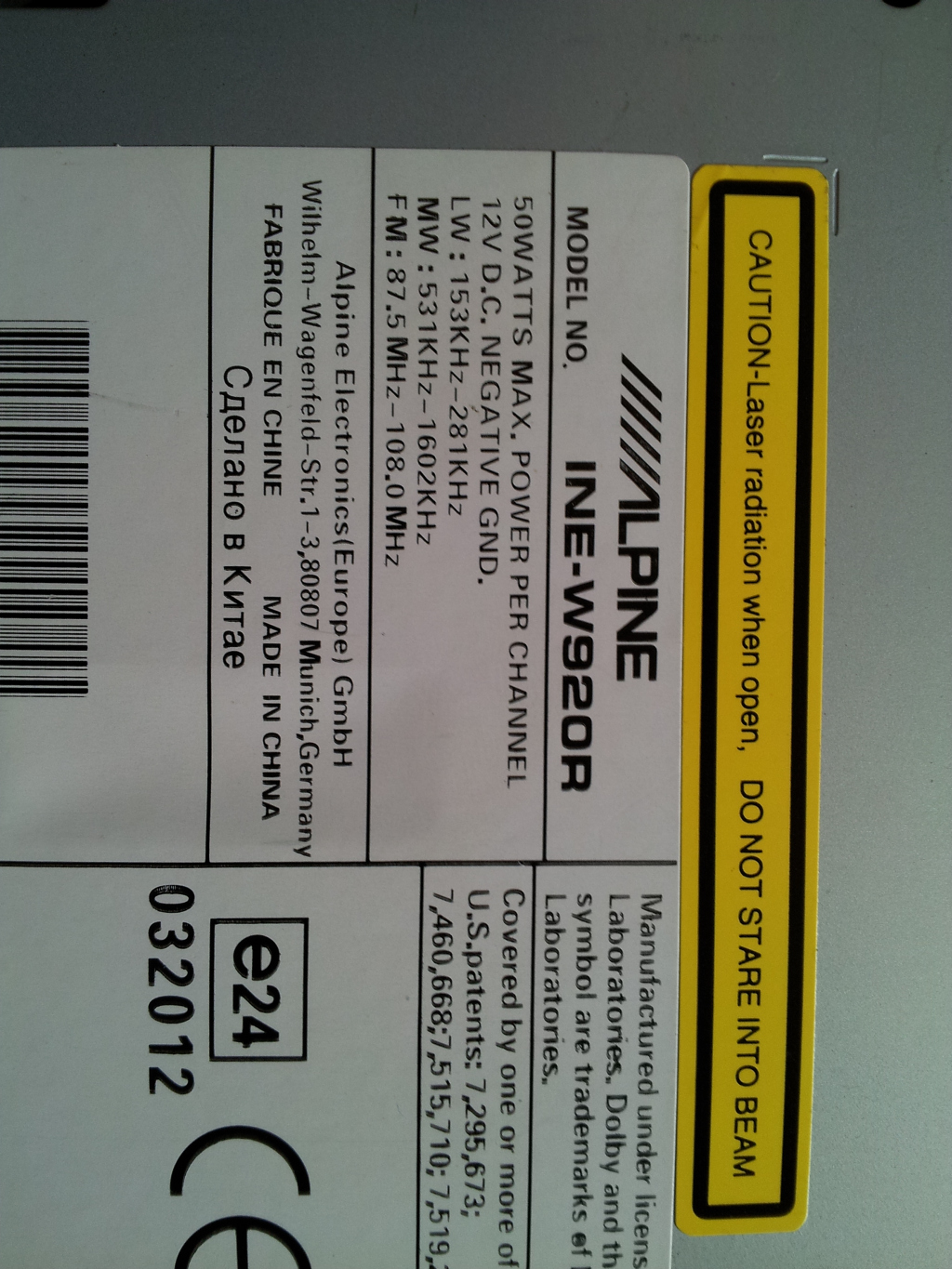

Alpine INE-W920R

Alpine INE-W920R

функционал и ее возможности очень внушительные, кому интересно вот описание:
http://www.alpine.ua/ukrainian/p/Produc ... /ine-w920r

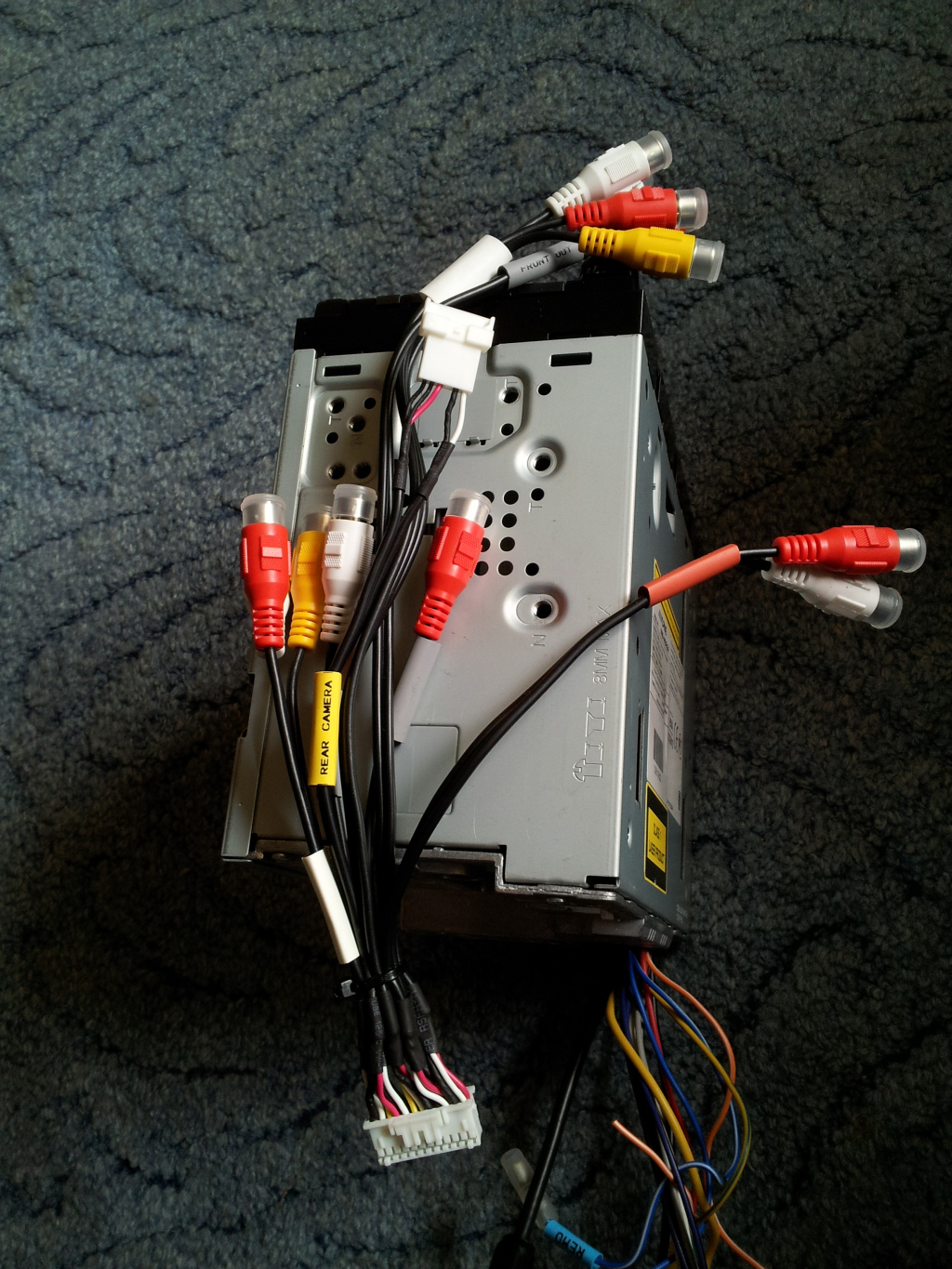

В набор от продавца вошла GPS антенна, правда китайская со слабеньким приемом, но работающая без нареканий. В нагрузку пришлось докупить адаптер к кнопкам на руле, новый козырек и USB удлинитель. Все работает, звук просто шикарный, даже на родной акустике. Сразу была мысль обновить все колонки на Alpine с усилителем, но после установки я послушал и понял, что все очень достойно заиграло.

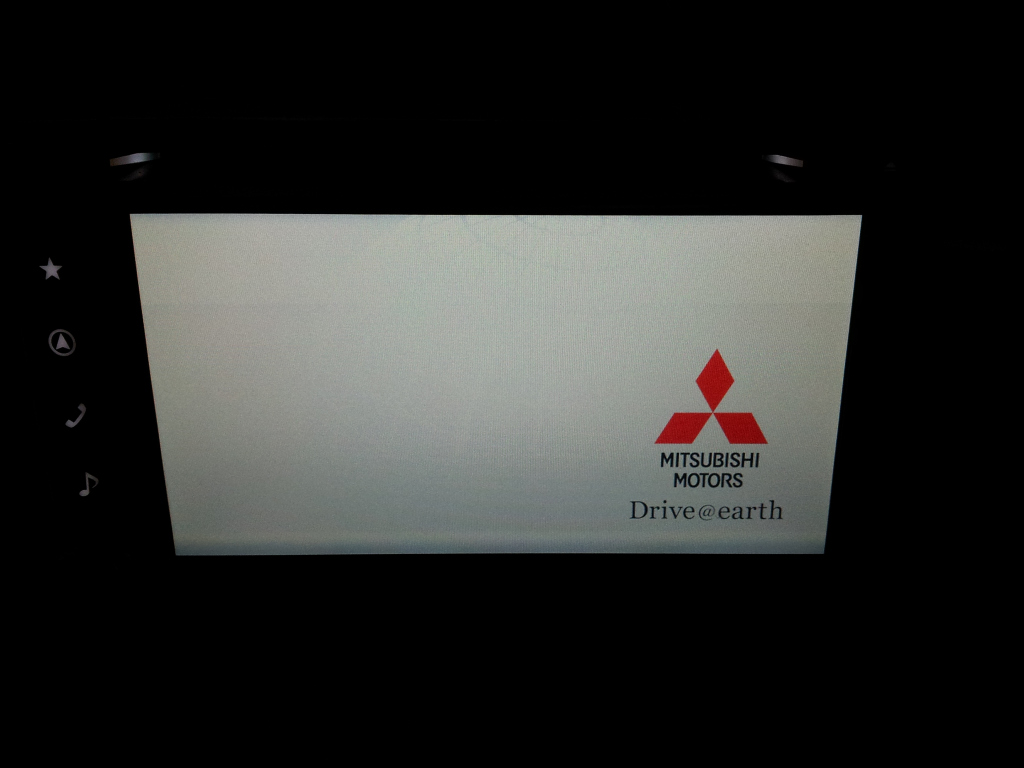

Приятным бонусом оказалась залита заставка Mitsubishi в Alpine при загрузке, она стала причиной отказа от покупки мужичка на Subaru

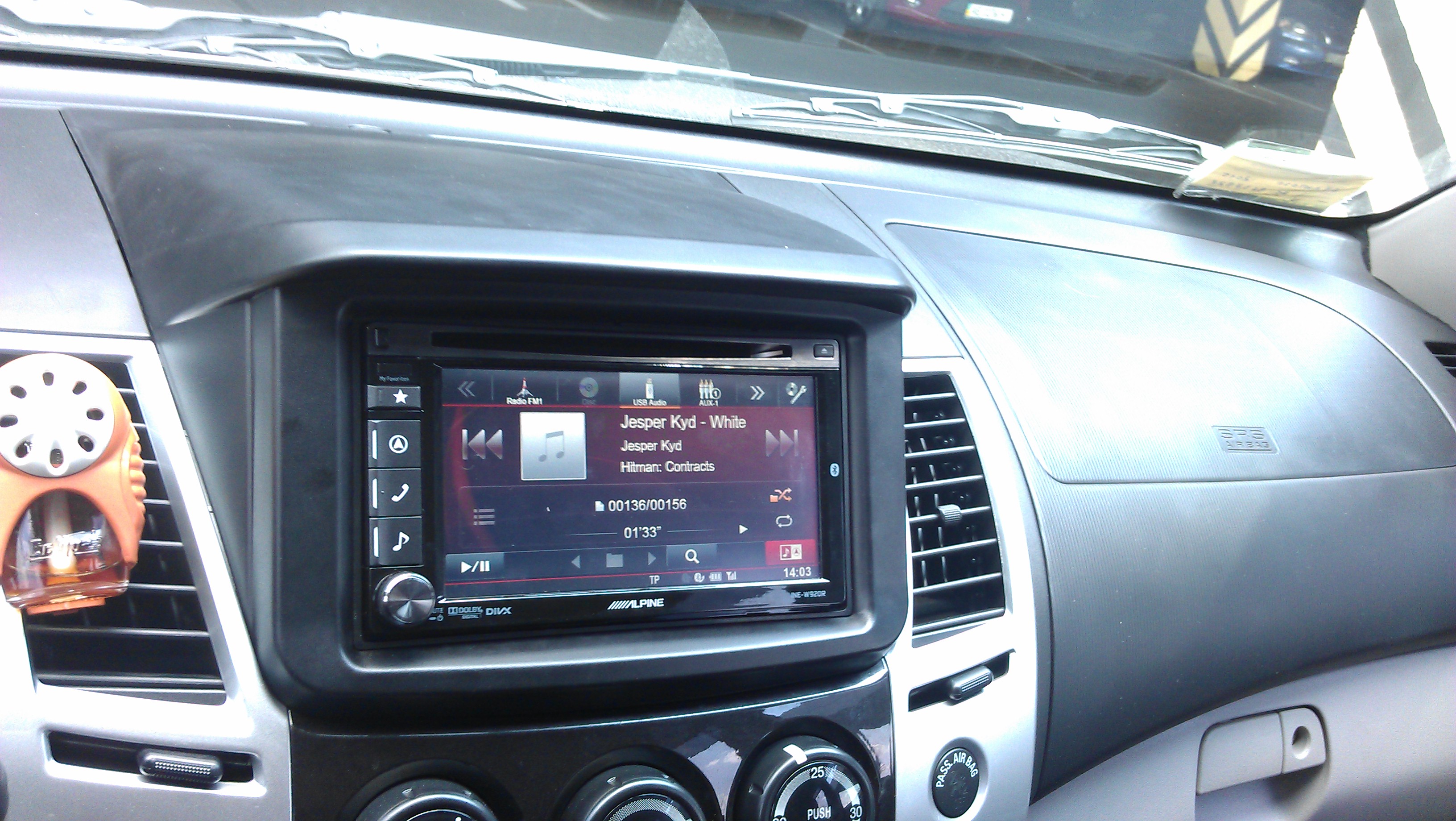

Alpine INE-W920R

[Bublig]

2Alb888 показывают так же на как wice6.0
