Дополнительная помпа на печку дизель.

[NIGGER]

да с реле всё понятно-с кнопкой как ?

[asferrum]

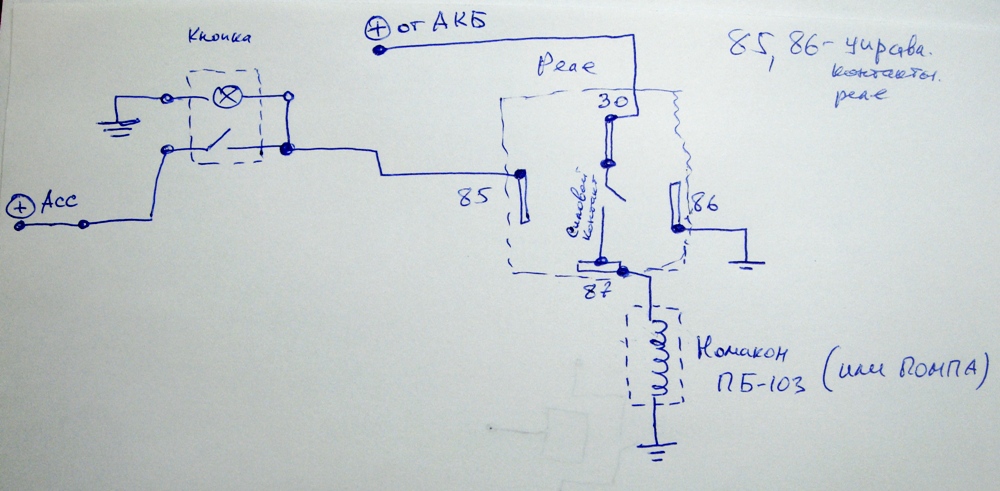

нарисовал приближенно к вопросу о помпе и номакону,сорри,не Саврасов я:


ЗЫ: данный вариант схемки,будет работать после вкл. зажигания,если это не требуется,и всегда проверяете салон,на наличие светящихся кнопочек,то +Асс можно переименовать(и естественно,прикрутить) к прямому плюсу от аккума.

[NIGGER]

тогда вопорос
если лампочка и контакты кнопки не связаны друг с другом почему когда подключем по диагонали работает и подсветка и запитывается реле(правда напряжение становится 3 вольта

[asferrum]

по кнопке с подсветкой-прозвонить её надо,ХЗ куда-там что приходит,на какой из 4-х контактов что...
NIGGER Вы по запарке(хм... скорее уж по заморозке ) на управление реле,подали питание через спираль лампочки в кнопке. потому релюха и "отваливается. накал лампочки-то,тоже кушать хочет! а у импортной релюшки,обмотка кушает ток поменьше,потому и не отваливается.(пока!)
оставлять так нельзя-эта схемка подведет в самый неподходящий момент!!!
ЗЫ: по + от аккума,предохранитель не забудьте!!!

[bmpeshnik]

нарисовал приближенно к вопросу о помпе и номакону,сорри,не Саврасов я:


ЗЫ: данный вариант схемки,будет работать после вкл. зажигания,если это не требуется,и всегда проверяете салон,на наличие светящихся кнопочек,то +Асс можно переименовать(и естественно,прикрутить) к прямому плюсу от аккума.

именно так кнопка и подключается,три контакта блестящие-это плюсы,а одна медного цвета-это минус!

[asferrum]

мне 4-х конт. как-то не попадались в пользование.
я может их в Митино и видел,но покупал 3-х контактные. там один конец лампы,фиксировано соединен с одним концов выключателя.
блин... и на работе-то нету таких!!! всю жисть покупал 3-х контактные!!!

[bmpeshnik]

и на трёх контактных клеймы разного цвета!

[bmpeshnik]

я раз дотыкался чуть машину не спалил,клейма на акб ладно не прикручена была,успел содрать и предохранитель выдержал!!! так что теперь если сомневаюсь беру тестер,либо простую кнопку и светодиод,по цене одинаково выходит! но трёх контактные не желательно ставить на эл.обогреватели !

[asferrum]

я раз дотыкался чуть машину не спалил,клейма на акб ладно не прикручена была,успел содрать и предохранитель выдержал!!! так что теперь если сомневаюсь беру тестер,либо простую кнопку и светодиод,по цене одинаково выходит! но трёх контактные не желательно ставить на эл.обогреватели !

а почему?(про 3-х конт. кнопки).
один фиг,чтоб лампочку после нажатия зажечь,её надо подключать к однойиз клемм выключателя.
зачем самому городить доп. перемычки,если братья китайцы её сами,внутри кнопки могут сделать?

[bmpeshnik]

в том и хрен что китайцы, я разбирал смотрел такие включатели,там бегунок+ в 2-х микронах от минуса проходит,вот и коротит частенько! с четырёх контактными попороще,один минус-они в стандартные прорези торпеды не лезут по ширине и короткие по длинне,приходится герметиком подмазывать!

[bmpeshnik]

в том и хрен что китайцы, я разбирал смотрел такие включатели,там бегунок+ в 2-х микронах от минуса проходит,вот и коротит частенько! с четырёх контактными попороще,один минус-они в стандартные прорези торпеды не лезут по ширине и короткие по длинне,приходится герметиком подмазывать!

[bmpeshnik]

а если уж сильно охота чтобы светилась и в тему интеръера была,на авто разборке их куча(где-то даже бесплатно отдают,если что у них покупаешь),купил,нашёл схему в ГУГЛе что,куда и как и наслаждайся!

[NIGGER]

сходил в машину-разобрался с кнопками(2 дня отмечать день рождения вредно для мозга )
короче

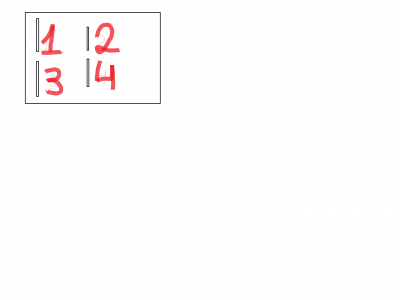

на клеммы 1-3 подключена лампочка
при нажатии клавиши замыкаются соответственно 1-2 и 3-4
вот и получается что когда подключаем на 1-2(3-4) не горит подсветка а когда на 1-4 (3-2 )отлипает релюха
завтра прикручу минуса и всё будет окей ))(сегодня уже поздно да и мам маленьких не осталось)

[bmpeshnik]

сходил в машину-разобрался с кнопками(2 дня отмечать день рождения вредно для мозга )
короче

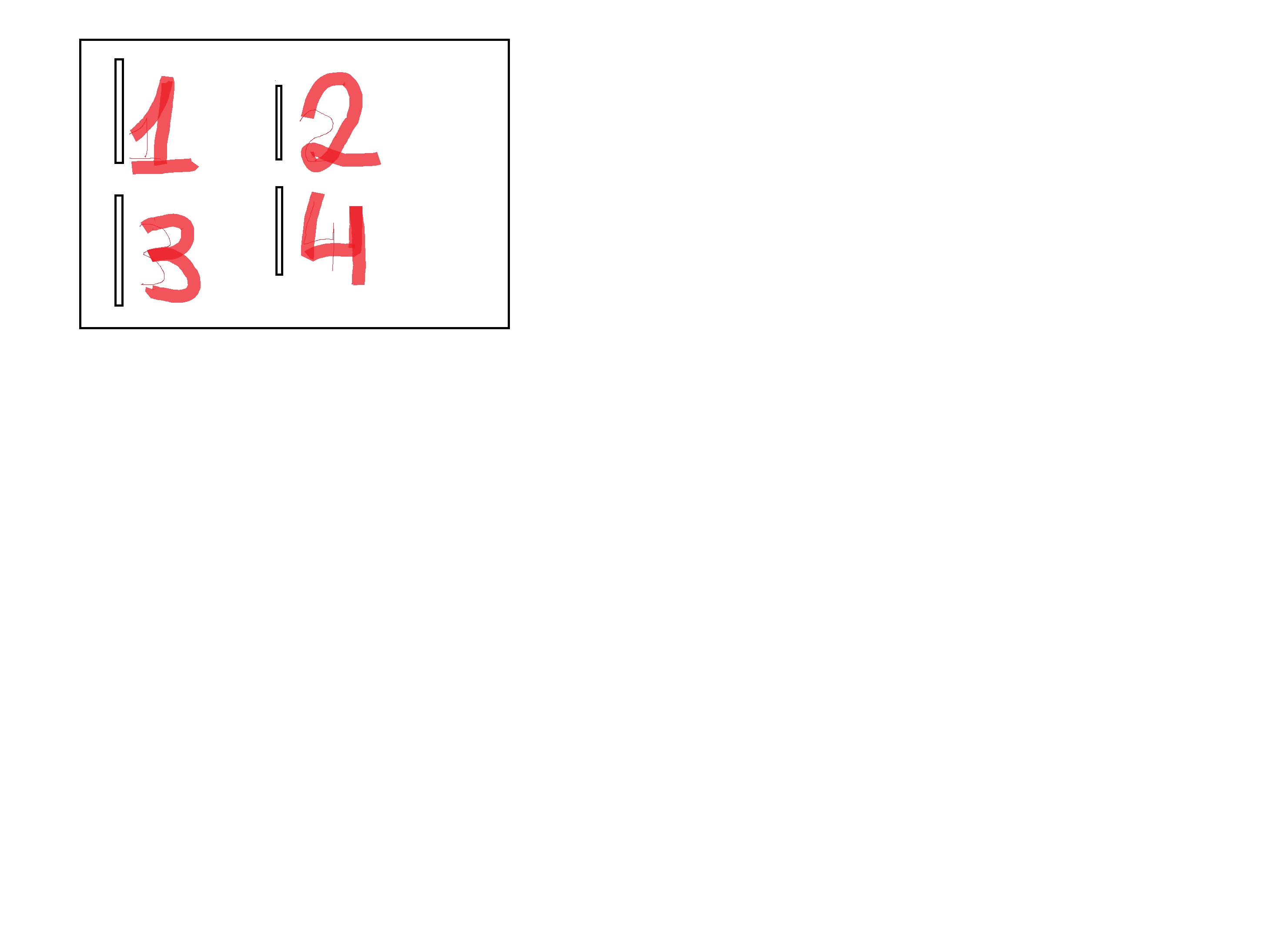

на клеммы 1-3 подключена лампочка
при нажатии клавиши замыкаются соответственно 1-2 и 3-4
вот и получается что когда подключаем на 1-2(3-4) не горит подсветка а когда на 1-4 (3-2 )отлипает релюха
завтра прикручу минуса и всё будет окей ))(сегодня уже поздно да и мам маленьких не осталось)

я же сказал что там один минус,т.е одна пара на прерывание,другая чисто на подсветку! и клеймы разного цвета!

[SNOOPER]

нарисовал приближенно к вопросу о помпе и номакону,сорри,не Саврасов я:


ЗЫ: данный вариант схемки,будет работать после вкл. зажигания,если это не требуется,и всегда проверяете салон,на наличие светящихся кнопочек,то +Асс можно переименовать(и естественно,прикрутить) к прямому плюсу от аккума.

А зачем индикацию выводить на состояние кнопки?
Правильнее будет на состояние нагрузки/помпы.

[asferrum]

да можно и так...
гыыыы.... отвалившееся реле видно будет!!!
но!!!
доп. провода тянуть надо будет.
обратку из под капота,на индикацию,по-любому....
а оно надо? толком,это ничего не даст.
а вот проконтролировать индикацией светодиода или лампочки в кнопке(или рядом с ней) целостность спирали на Номаконе,или включение мотора Помпы будет уже сложнее.
не думаю,что большинству это нужно.
если НУЖНО,я помудрю,но там уже надо схемку городить посерьезнее.... одними релюхами с подсвечеными кнопками не обойтись!

[NIGGER]

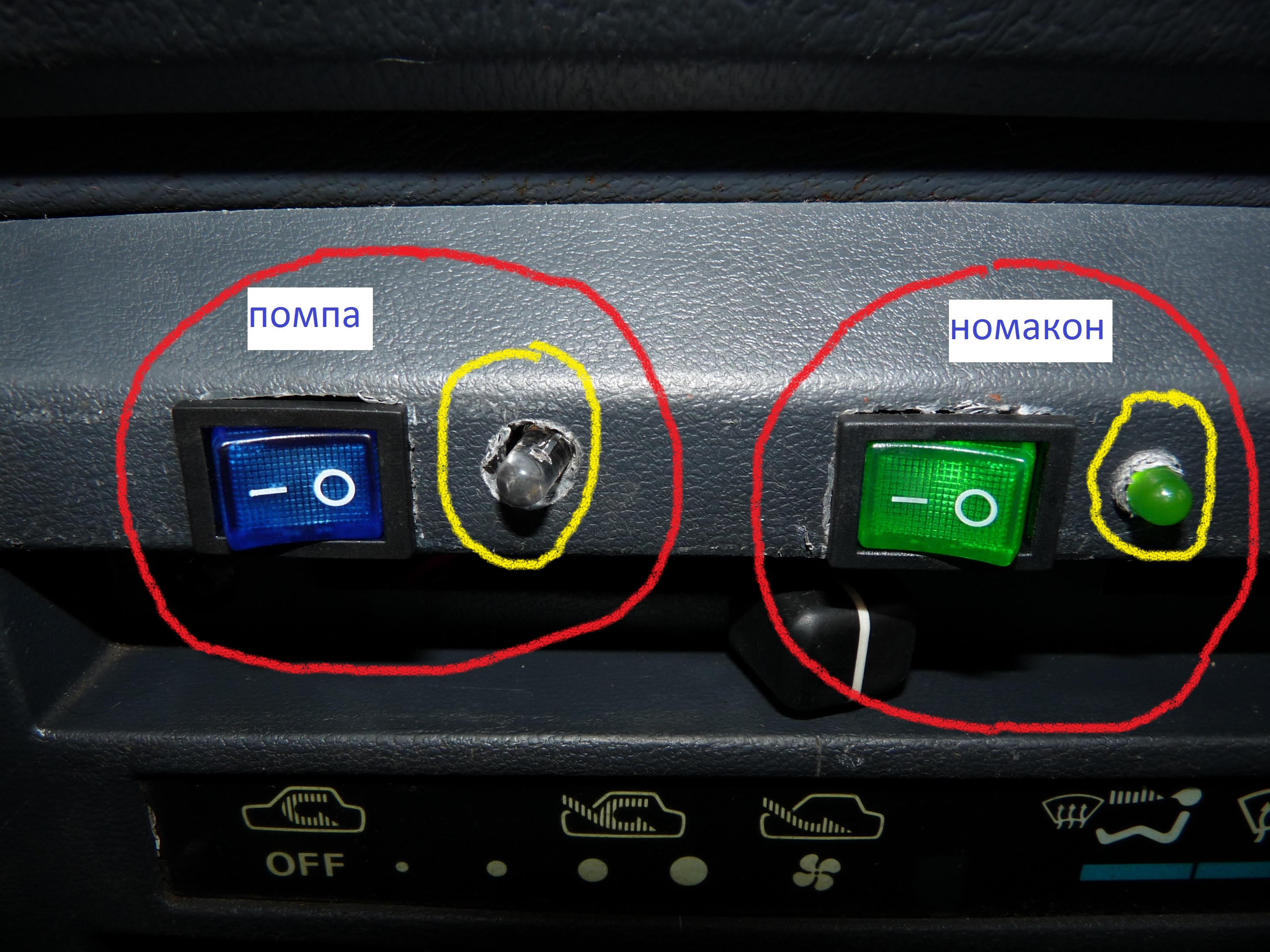

ну вот я и сделал и на кнопку и на помпу (диод)
у номакона так сделано на подогревателе фильтра (только кнопка без подсветки)
хотя согласен что подсветка кнопки больше фича чем полезная штука

[bmpeshnik]

нарисовал приближенно к вопросу о помпе и номакону,сорри,не Саврасов я:


ЗЫ: данный вариант схемки,будет работать после вкл. зажигания,если это не требуется,и всегда проверяете салон,на наличие светящихся кнопочек,то +Асс можно переименовать(и естественно,прикрутить) к прямому плюсу от аккума.

А зачем индикацию выводить на состояние кнопки?
Правильнее будет на состояние нагрузки/помпы.

Отдельно кнопка, отдельно диод!!!!!!!!

[SNOOPER]

а вот проконтролировать индикацией светодиода или лампочки в кнопке(или рядом с ней) целостность спирали на Номаконе,или включение мотора Помпы будет уже сложнее.

С чего бы вдруг?
Как два пальца. Светодиод и у него масса через нагрузку. Просто состояние будет обратное на включении не горит, выключено горит. Можно два диода. Красный работает, зелёный выключено и цепь цела

[NIGGER]

как то так
