Коротко требования к ходовым огням исходя из этих гостов
Сила света от 400 кд до 800 кандел, площадь освещающей поверхности более 40 см квадратных, горизонтальный угол видимости 20° от направления вперед в каждую сторону, вертикальный угол видимости по 10° в верх и вниз от горизонтали, расстояние между внутренними краями более 600 мм, высота установки от от 250 мм до 1500 мм. Включены должны быть при заведенном двигателе, и отключаться должны при включении ближнего или дальнего света.

[Arlangor]

А ни кто не ставил фары от других авто? Хочу сварить железный бампер, думаю поставить фары с поворотниками, что бы не резать дырки под них.

[Alex_Stinger]

А ни кто не ставил фары от других авто? Хочу сварить железный бампер, думаю поставить фары с поворотниками, что бы не резать дырки под них.

колхозить ретрофит и ставить внутрь фары светодиодную ресничку ДХЛ/Габарит/поворотник как вариант

[DEtoNator]

Спасибо maxvid за выжимку из ГОСТов, я ссылку на 41.48 приводил, но перепечатать было лень.

Думаю, раз тема про самоделки вообще, то не стоит ограничиваться любимыми авто.

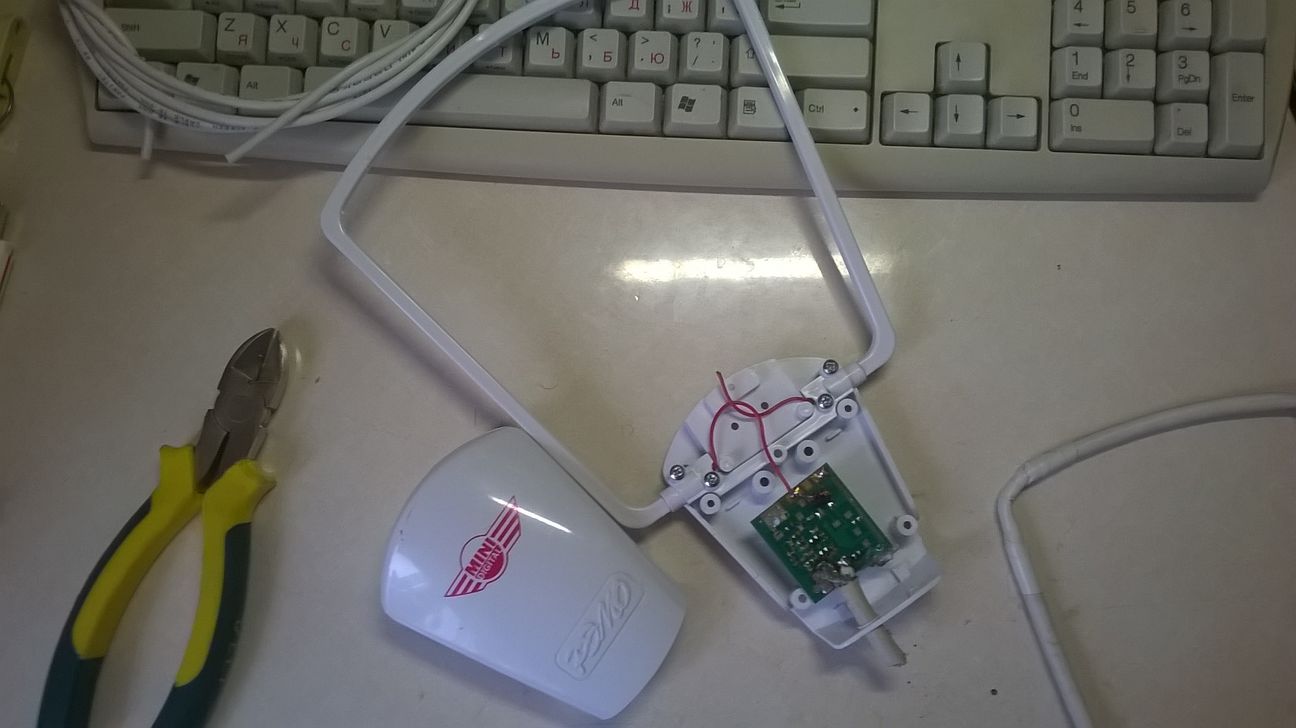

Хочу поделиться простой телевизионной антенной для цифрового ТВ . Впрочем если задумаете в машину ТВ поставить - пригодится).

Предыстория как я до такого докатился, кому интересно разворачивайте

Темой антенн я озадачился не так давно, когда захотелось отказался от кабельного тв (30 каналов которые никто не смотрит за 200р-мес) и вовремя появилась у меня халявная приставка для ТВ, а вот антенны к ней не прилагалось, обычные "рога" толку не дают.

Посмотрев цены на антенны в местных магазинах, стало как то грустно отдавать 1000-1500р.
Пошел в интернет. Всюду пиарят "пивную банку" Но у меня и банок под рукой не было, и размещать дома такую ажурную конструкцию не хотелось, внешний вид опять же

В комментариях к статье про такую банку наткнулся на картинку (просто картинка без пояснений) - это тот вариант, про который этот пост.

вот такая инфа о ней в интернете:


Больше ничего о ней не нашел, и как называется, не знаю. Возможно разновидность петлевых антенн.

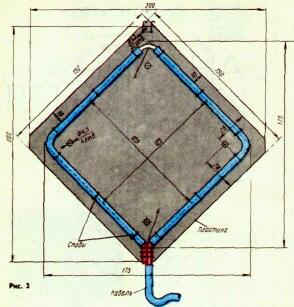

Можно назвать: четвертьволновой квадрат

процесс изготовления в картинках

1. Нужен приличный антенный кабель (на таких хоть маркировку можно увидеть), а если длина кабеля более 7-10 метров, то нужен хороший кабель (он соответственно достаточно дорог). И чем толще кабель, тем лучше (меньше затухание сигнала в кабеле).

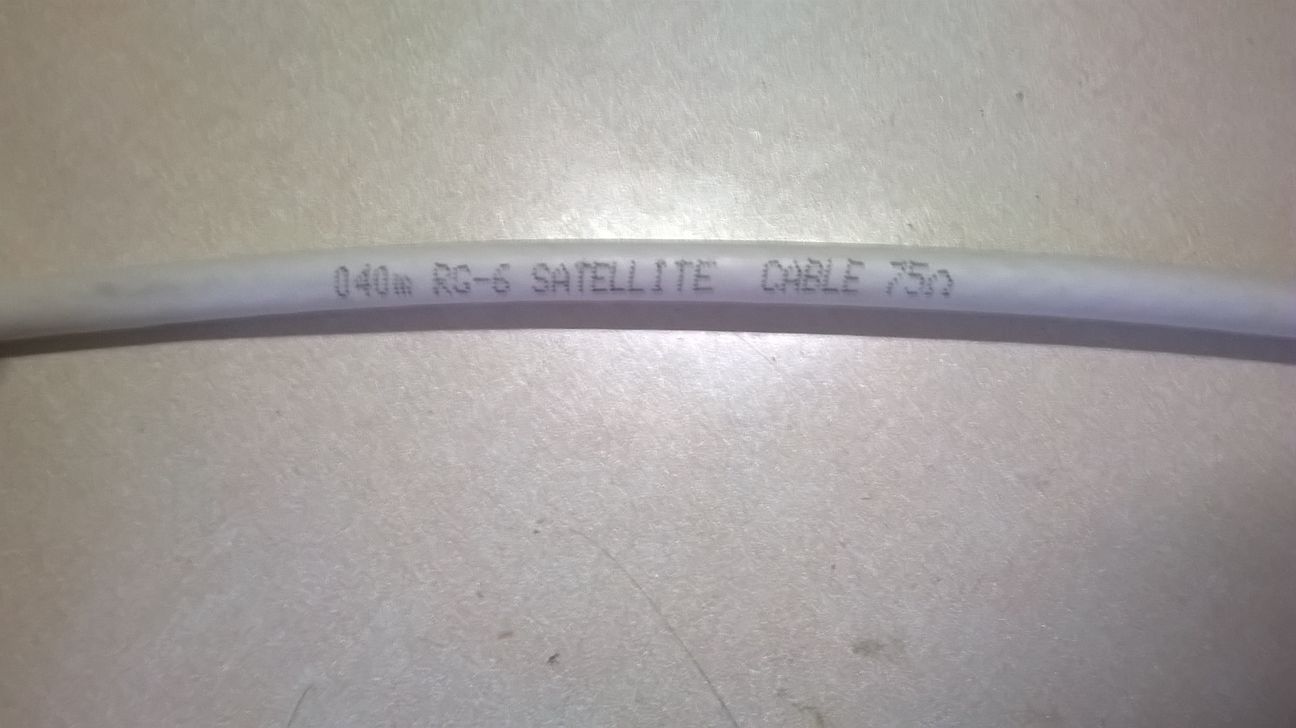

Кабель, который пользую я (остался от кабельного тв), про волновое сопротивление лучше 75 или 50 ом ничего не подскажу, делал только из 75 омного кабеля:

Кабель (слева вверху, диаметр 4 мм), который использовать не желательно, он тонкий, плохо держит форму и сигнала в нем потеряем больше (да и антенна сверхспособностей не проявила):

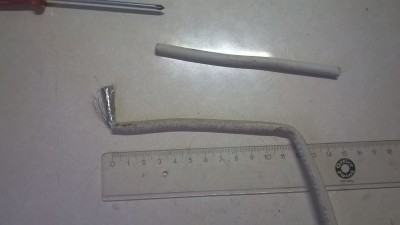

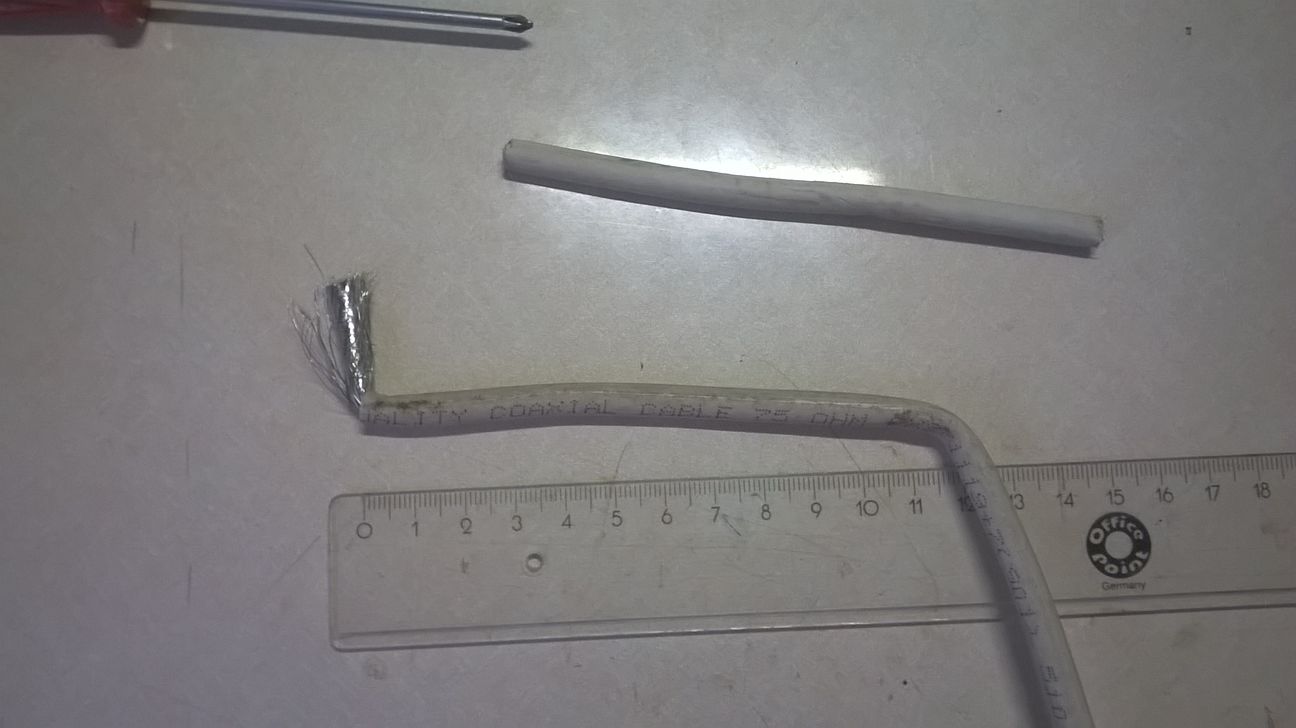

2. Отрезаем от кабеля кусок 10-12 см и извлекаем из него центральную медную жилу
3. Зачищаем кабель от верхней изоляции на 2см и отгибаем его:

4. Теперь вкратце о сторонах квадрата:
Они равны четрверти (одной четвертой) от длины волны принимаемого антенной сигнала.

Для примера: в Находке цифровое тв вещает на частотах 586 МГц (первый мультиплекс - первый, россия24, 5, культура и тд) и 778 МГц (второй мультиплекс - СТС, ТНТ, пятница и прочее).

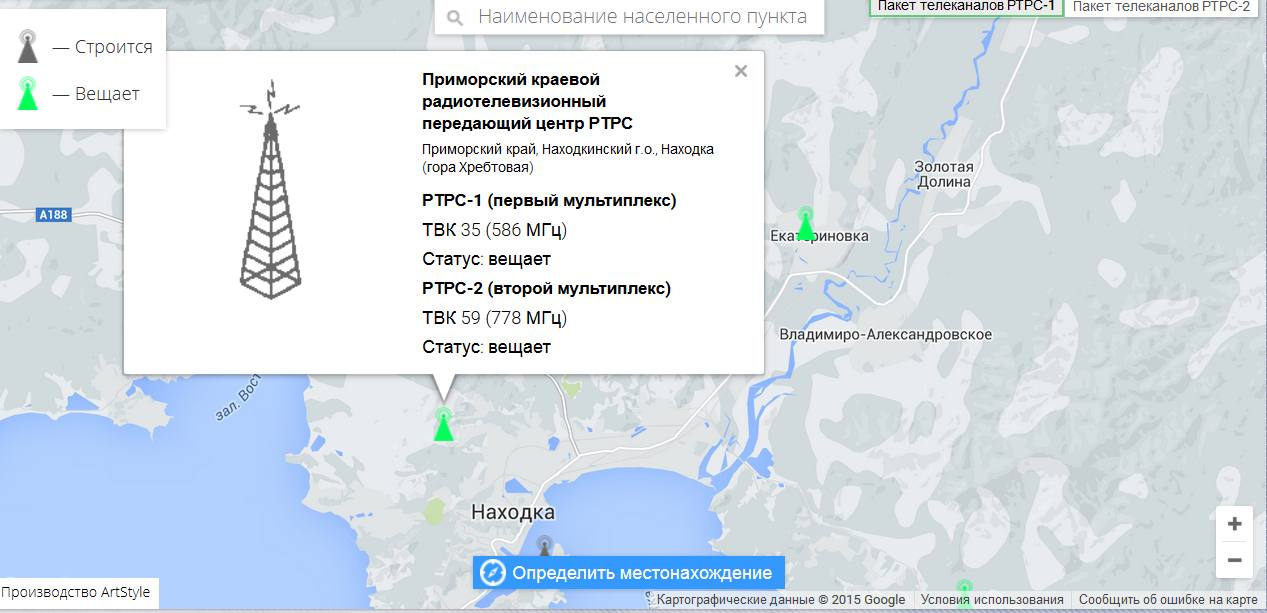

Эти частоты для своего региона можно посмотреть здесь:http://ртрс.рф/when/ просто щелкните по ближайшей зеленой башенке.

Так вот, определяем среднюю между двумя частотами: 586+778 делим на 2 = 682 МГц
Теперь по формуле из учебника физики: длина волны = 300 делим на частоту 682 = 0,44 м = 44 см
А у нас сторона четверть: 44 делим на 4 = 11 см

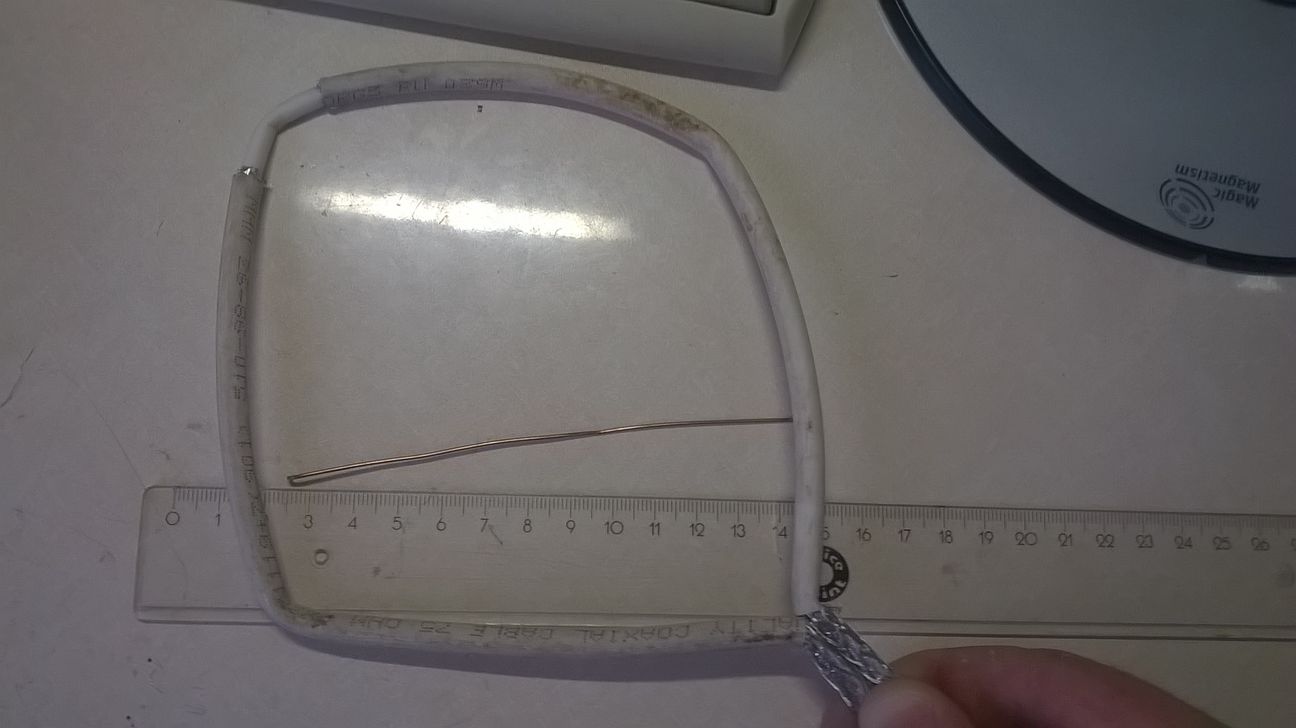

5. выгибаем квадрат:

6. скручиваем подготовленной проволокой у основания:

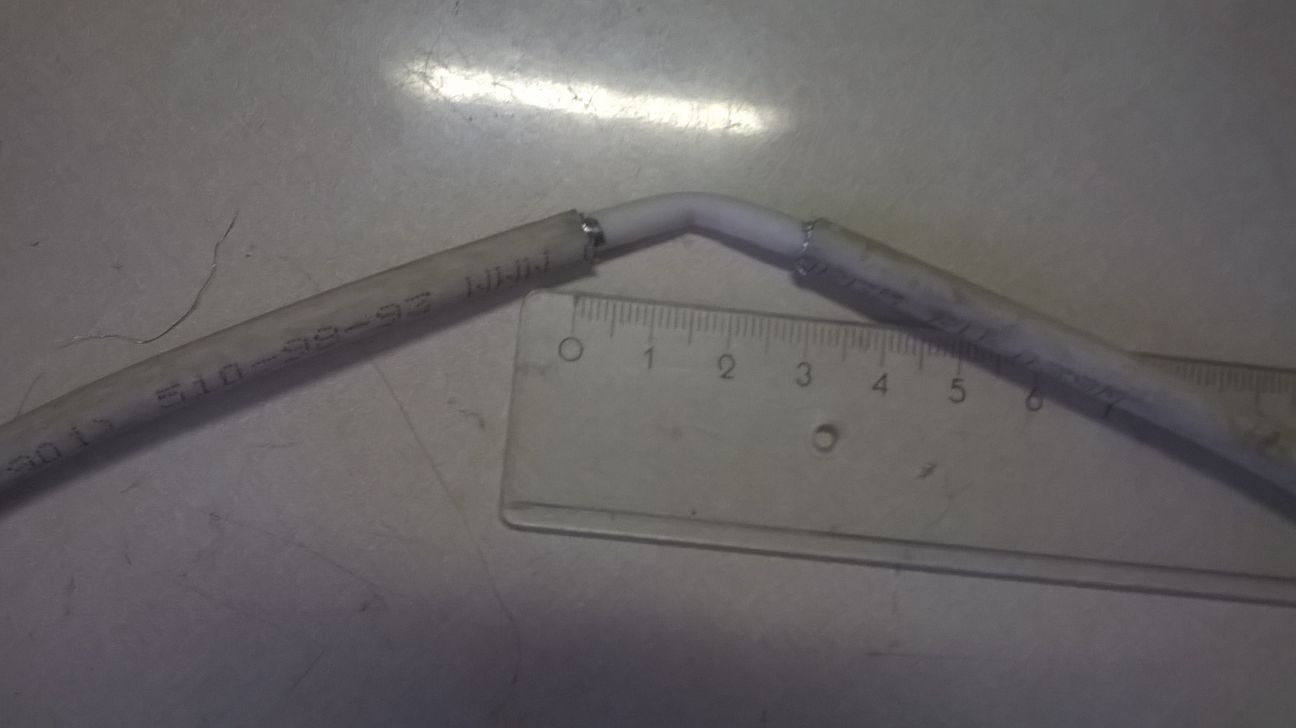

7. с противоположной от скрутки стороны делаем просечку 2-3 см в экране кабеля:

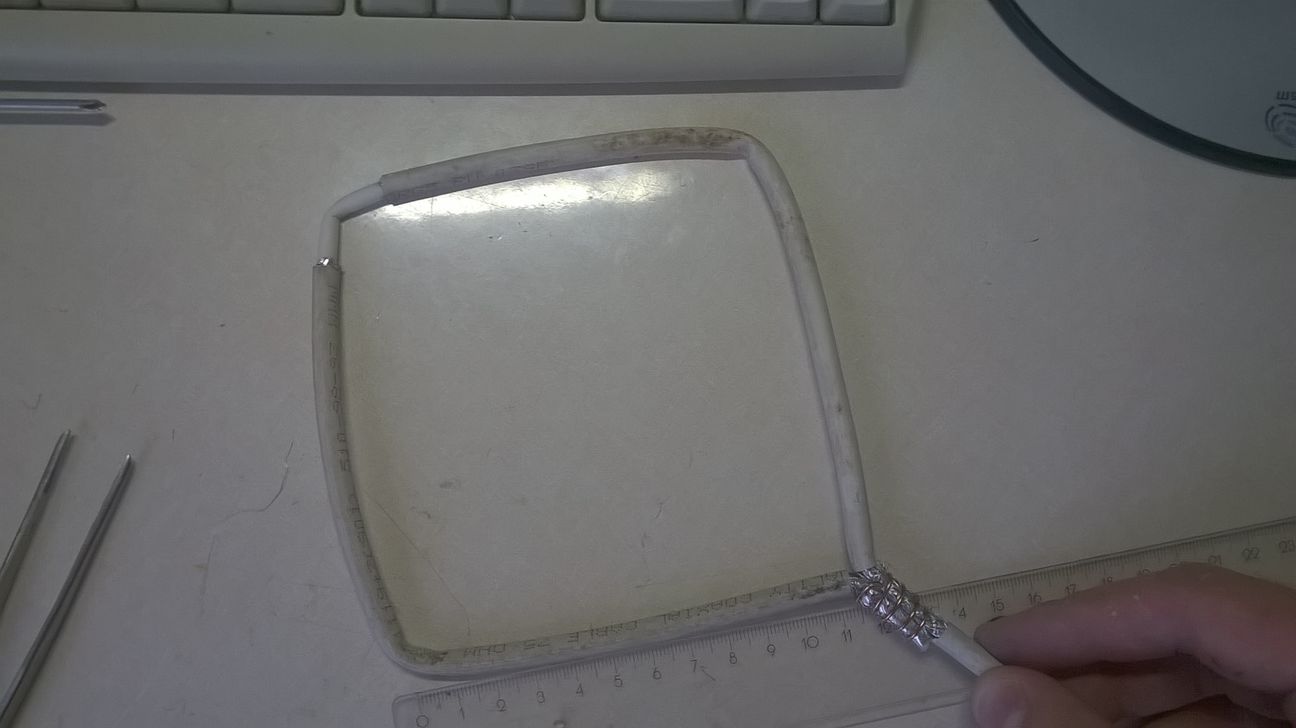

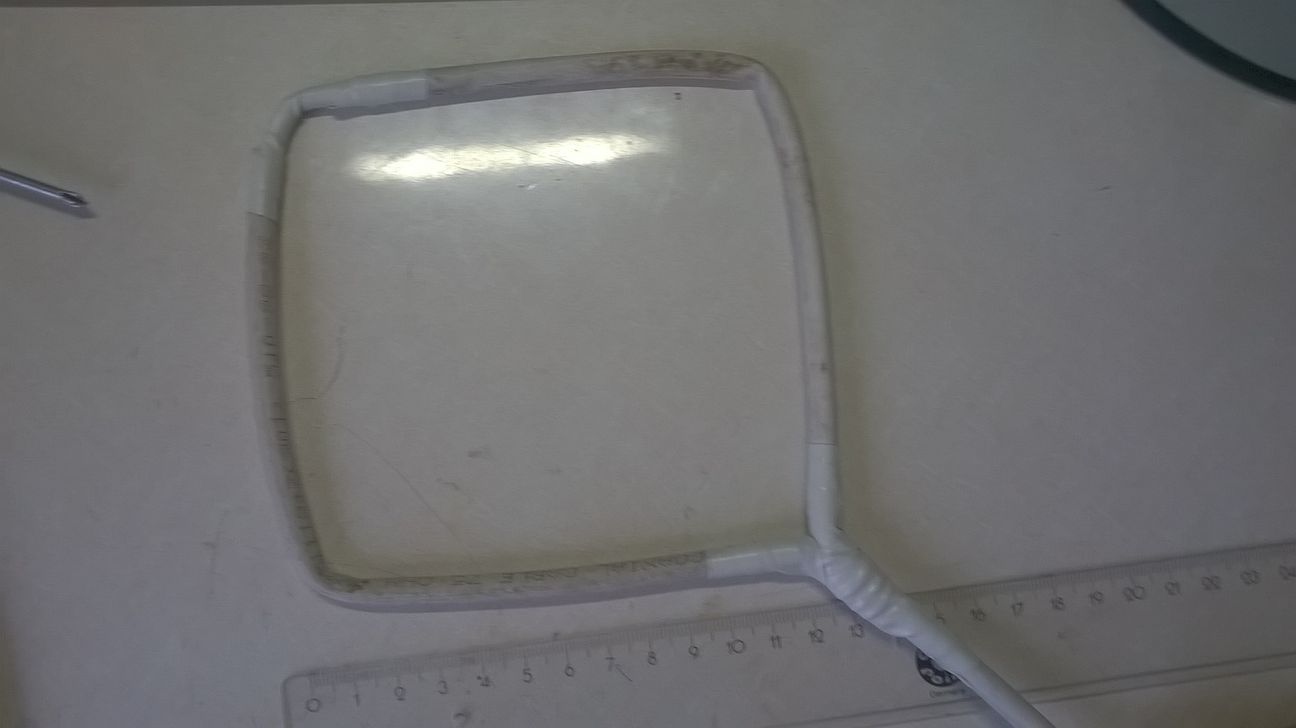

8. Придаем окончательную форму и изолируем:

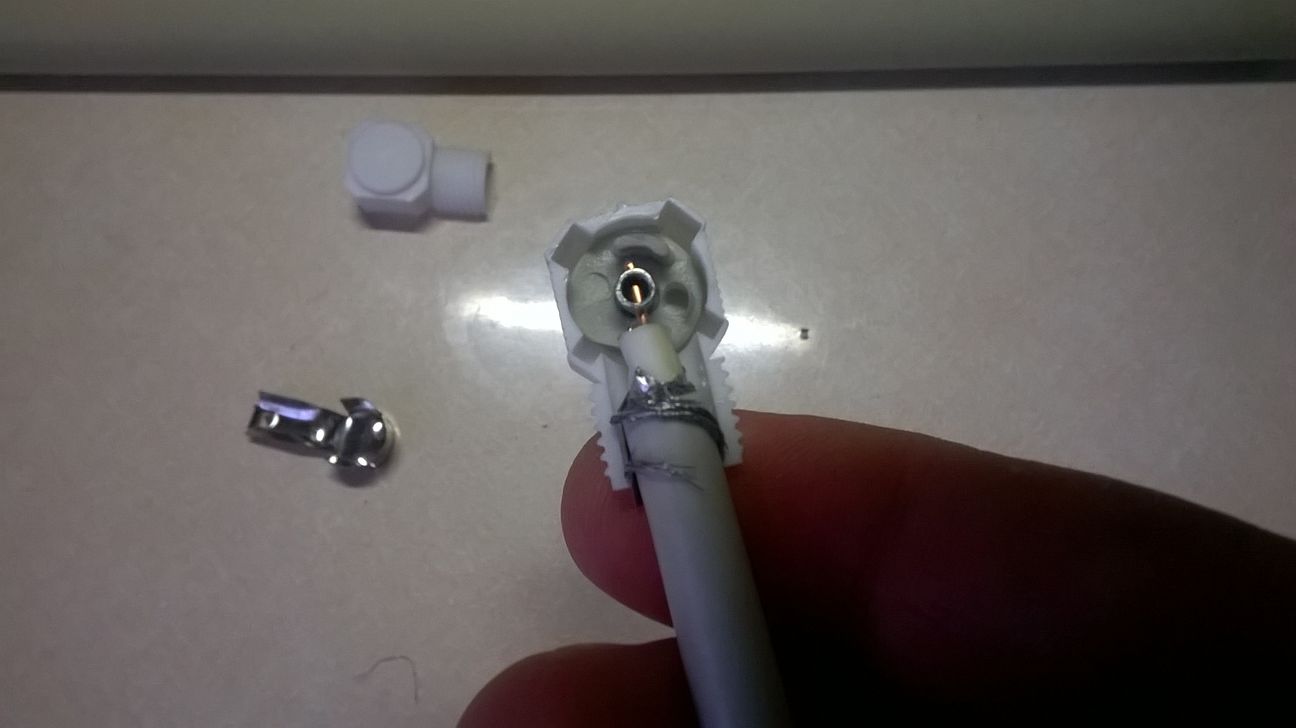

9. Теперь оконечиваем кабель с другой стороны разъемом: (разъем удобнее использовать прижимного типа, без пайки)

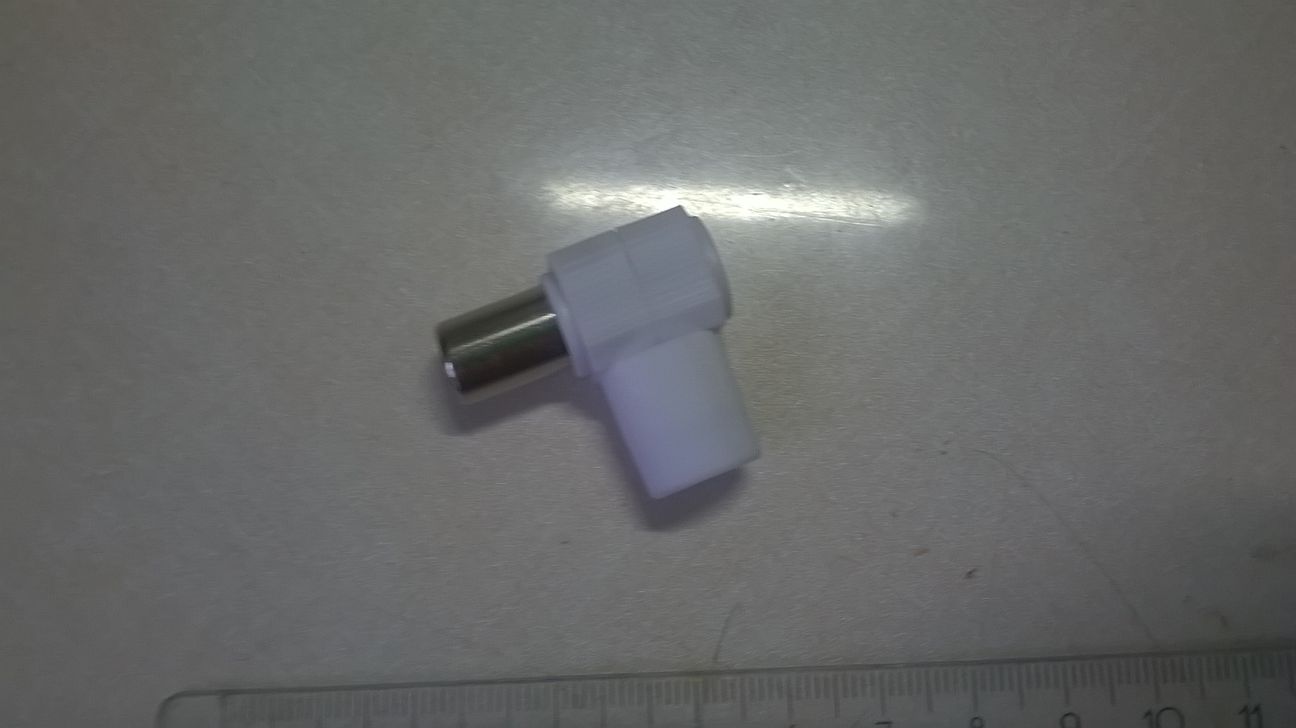

разъем угловой без пайки

На оригинальной картинке видно, что всё это крепится на металлической пластине, что возможно повышает направленность антенны а может для мех. прочности, но я этого не делал. И так ловит на ура.

Надеюсь пригодится, а на сэкономленные деньги можете комплект ДХО прикупить

[ViRuZzz]

В своё время занимался изготовлением "Баночной" направленной антенной для вафли (WI-FI)
Пришлось вспоминать курс института по радиотехнике.

[Arlangor]

Антенна с квадратом, это деректорная антена, состаящая из двух частей, рефлектора, и директора. Роль директоа выполняет фольгированный тексталит, сигнал с помощью него отражается и усиливается на рефлекторе. В идеале, должно быть соблюдено некое растояние между элементами. А баночная антенна, это обыкновенный симетричный вибратор. Вообще, качество приема и передачи зависит от согласования антенны. Я ставил на машину кв трансивер, и работал им на 3500 км при мощности в 100 вт ))

[iRiver]

Отдам в Находке автомобильную антенну) Вы реально смотрите в машине телевизор?)

[maxvid]

Попались такие повторители на зеркала на али
http://ru.aliexpress.com/store/product/ ... 34159.html
Сам не заказывал пока. Если кто будет пробовать -- отпишитесь чего как

[maxvid]

тут такие же,
http://ru.aliexpress.com/item/2x-12cm-A ... 48077.html
цена ниже

Эти подороже, и выглядят посолидней ))
http://ru.aliexpress.com/item/Free-ship ... 90507.html
http://ru.aliexpress.com/item/Geely-Emg ... 60631.html

[maxvid]

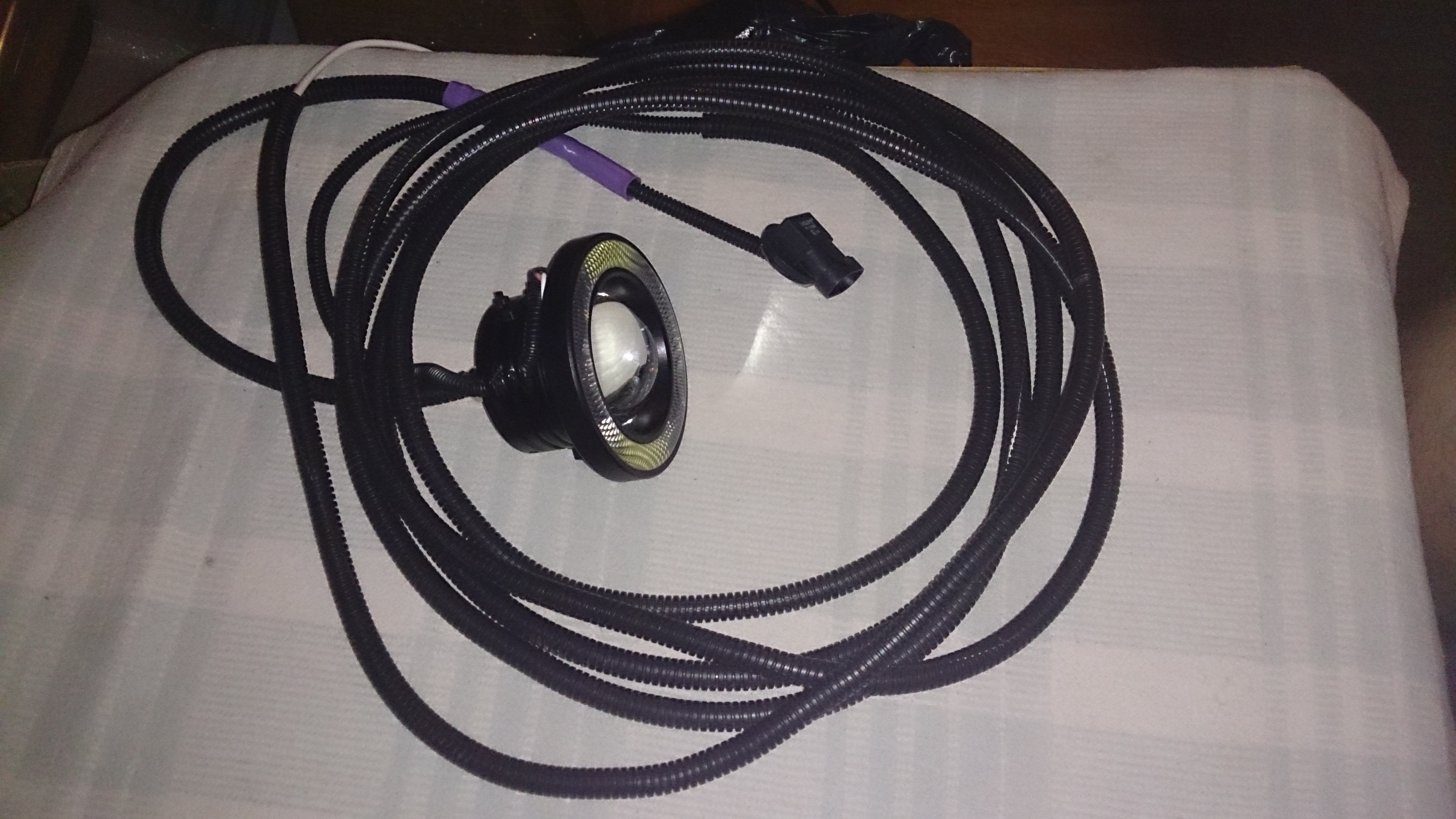

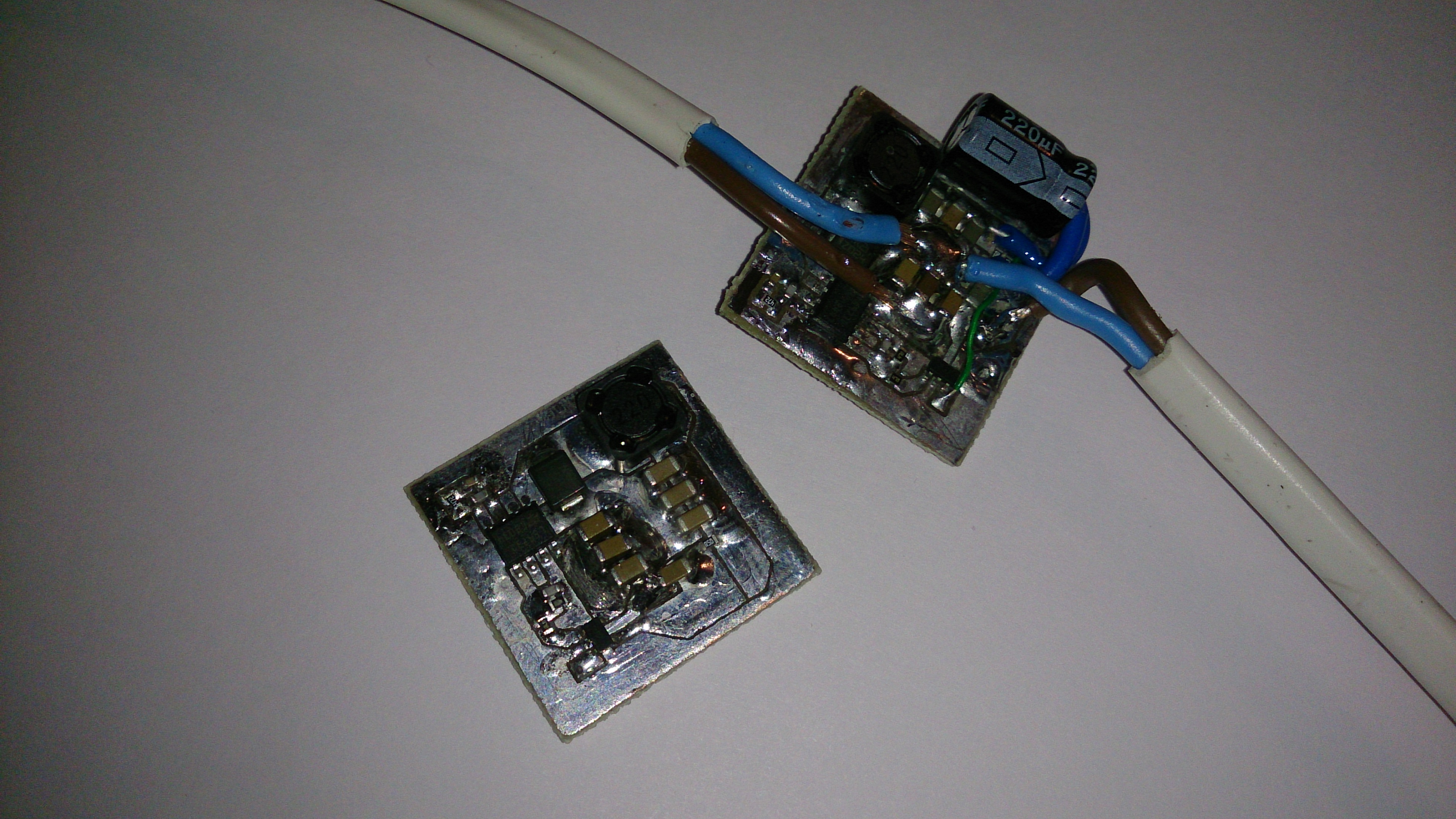

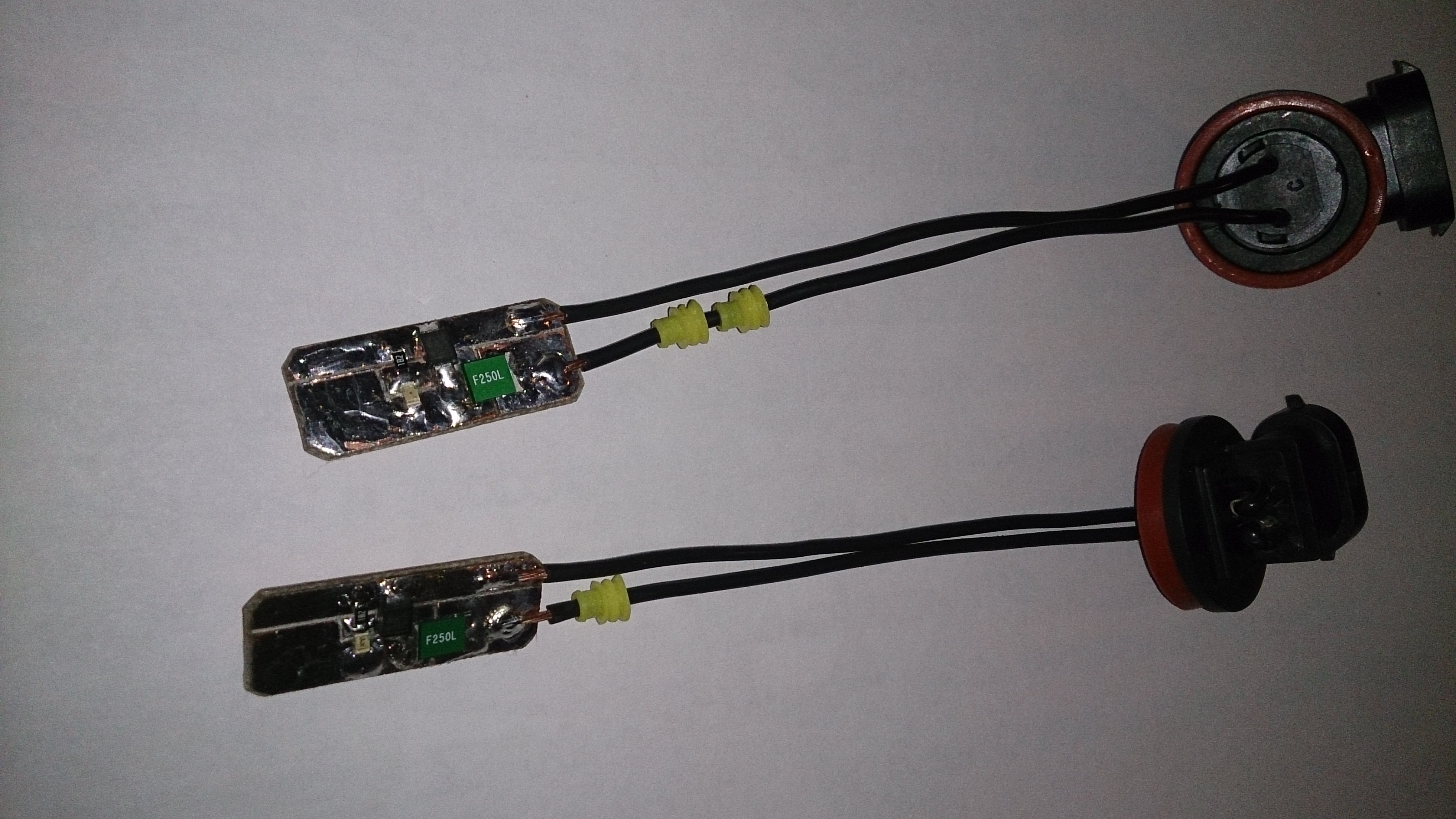

Некоторое время назад получил такие http://ru.aliexpress.com/item/3-5-inch- ... ber=208680 лампы с целью поставить их на место туманок. Конструкция добротная, соединения с уплотнениями резиновыми. При первых включениях выяснилось что яркость меняется с напряжением. При изменении напряжения на центральной лампе от 12,5 В до 13,7 В, ток соответственно менялся от 0,7 А до 0,9 А, освещенность на расстоянии 1 м от 1200 лк до 2000 лк, почти в два раза. Раскрутил, оказалось что светодиод центральной лампы подключен через пятиваттный резистор для ограничения тока. Стал махараить стабилизатор тока. При тестировании выяснилось, что переполюсовка питания на стабилизатор убивает микросхему на нем )) и хотелось сохранить родную проводку. Сделал переходник с защитой от переполюсовки и индикацией полярности.

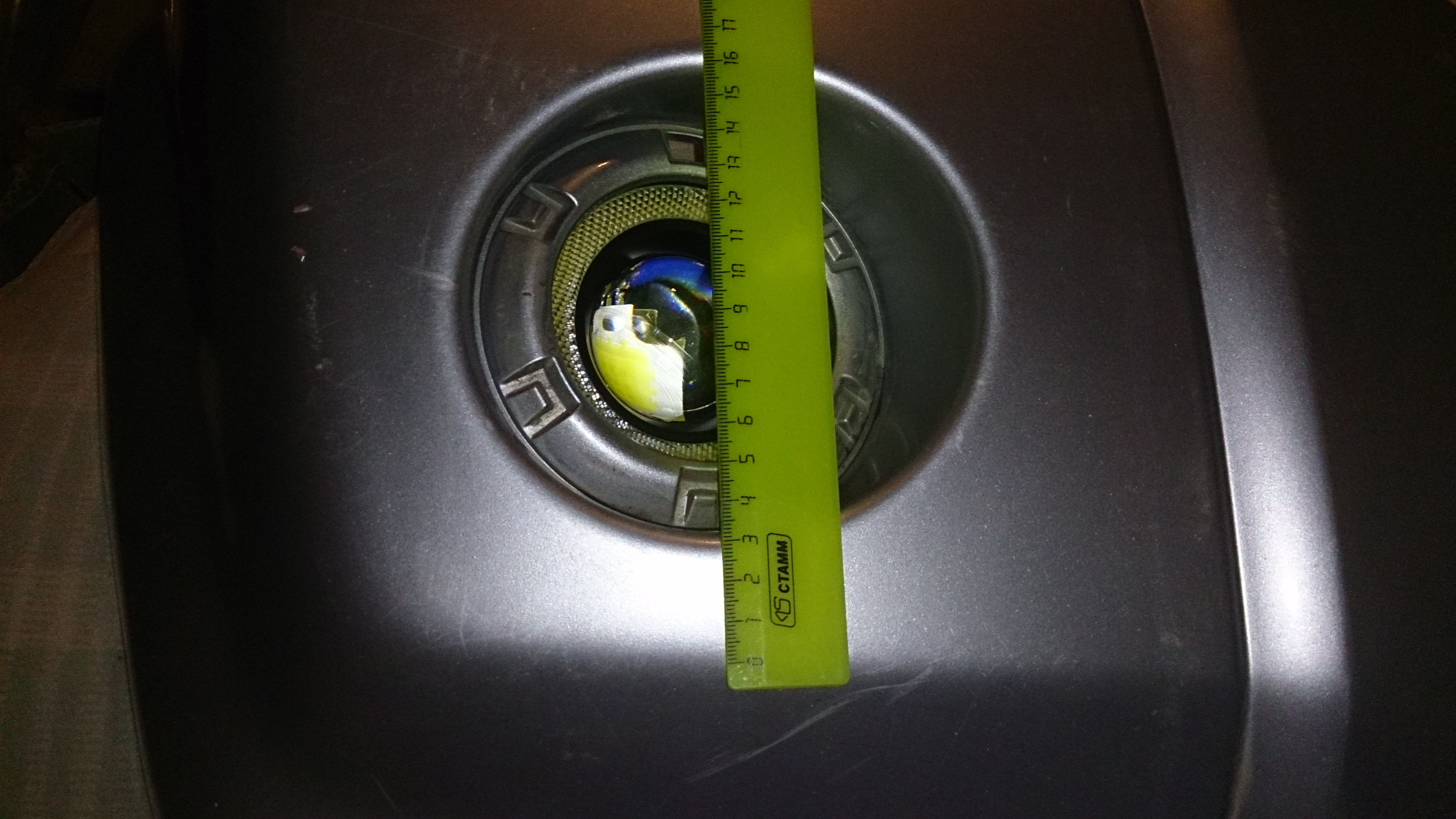

Подключил только центральную лампу на родной включатель туманок. Лампу по центральной оси наклонил чуть больше пяти градусов вниз. Впечатления двоякие, светит ярко и луч довольно широкий, на расстоянии метров пять-семь от машины уже слепит глаза стоящему человеку. По яркости примерно между дневным и дальним. На дороге не рискую включать ) тумана пока не было, думаю будет засвечивать перед машиной и нифига не будет видно. Возникло желание поставить нормальные туманки диаметром 120 мм. Пока пусть эти стоят для украшения )

[iRiver]

Китайские светодиоды нельзя на дороге использовать, с ними что не делай - все равно пучка света не будет, всегда слепят

[slavroman]

Некоторое время назад получил такие http://ru.aliexpress.com/item/3-5-inch- ... ber=208680 лампы с целью поставить их на место туманок. Конструкция добротная, соединения с уплотнениями резиновыми. При первых включениях выяснилось что яркость меняется с напряжением. При изменении напряжения на центральной лампе от 12,5 В до 13,7 В, ток соответственно менялся от 0,7 А до 0,9 А, освещенность на расстоянии 1 м от 1200 лк до 2000 лк, почти в два раза. Раскрутил, оказалось что светодиод центральной лампы подключен через пятиваттный резистор для ограничения тока. Стал махараить стабилизатор тока. При тестировании выяснилось, что переполюсовка питания на стабилизатор убивает микросхему на нем )) и хотелось сохранить родную проводку. Сделал переходник с защитой от переполюсовки и индикацией полярности.

Подключил только центральную лампу на родной включатель туманок. Лампу по центральной оси наклонил чуть больше пяти градусов вниз. Впечатления двоякие, светит ярко и луч довольно широкий, на расстоянии метров пять-семь от машины уже слепит глаза стоящему человеку. По яркости примерно между дневным и дальним. На дороге не рискую включать ) тумана пока не было, думаю будет засвечивать перед машиной и нифига не будет видно. Возникло желание поставить нормальные туманки диаметром 120 мм. Пока пусть эти стоят для украшения )

Ставил такие в январе, на текущий месяц осталась работать только одна линза(в одной туманке)... сначала(через пару месяцев после установки) накрылись светодиодные кольца, одно за другим, месяц назад умерла одна линза... Фонари интересные, но качество г-но еще то, либо мне "повезло"...
Схема подключения у меня: кольца - все положения , селектора АКПП кроме "P"(как ходовые огни), линзы как туманки...
Заказывал с taobao

P.S.>Вот думаю, что воткнуть получше...

[iRiver]

Я поставил родные туманки, но не подключал. Плохо понимаю нафига ставил вообще)

[maxvid]

...

Ставил такие в январе, на текущий месяц осталась работать только одна линза(в одной туманке)... сначала(через пару месяцев после установки) накрылись светодиодные кольца, одно за другим, месяц назад умерла одна линза... Фонари интересные, но качество г-но еще то, либо мне "повезло"...
Схема подключения у меня: кольца - все положения , селектора АКПП кроме "P"(как ходовые огни), линзы как туманки...
Заказывал с taobao

P.S.>Вот думаю, что воткнуть получше...

Думаю дело не столько в светодиодах, сколько в режиме их работы. Без стабилизатора тока светодиоды вряд ли проживут долго, ограничивающий резистор слабо ограничивает ток. Плюс еще тяжелый тепловой режим, дома когда тестировал минут за пятнадцать включенного центрального светодиода температура всего корпуса поднялась выше ста градусов, начал плавиться термоклей которым присоплил провода.
Мое мнение такое, чтобы светодиоды служили долго, нужно: стабилизировать их рабочий ток, стараться делать рабочий ток ниже заявленных продавцом максимальных характеристик, обеспечивать хорошее охлаждение светодиода во время работы.

[Alex_Stinger]

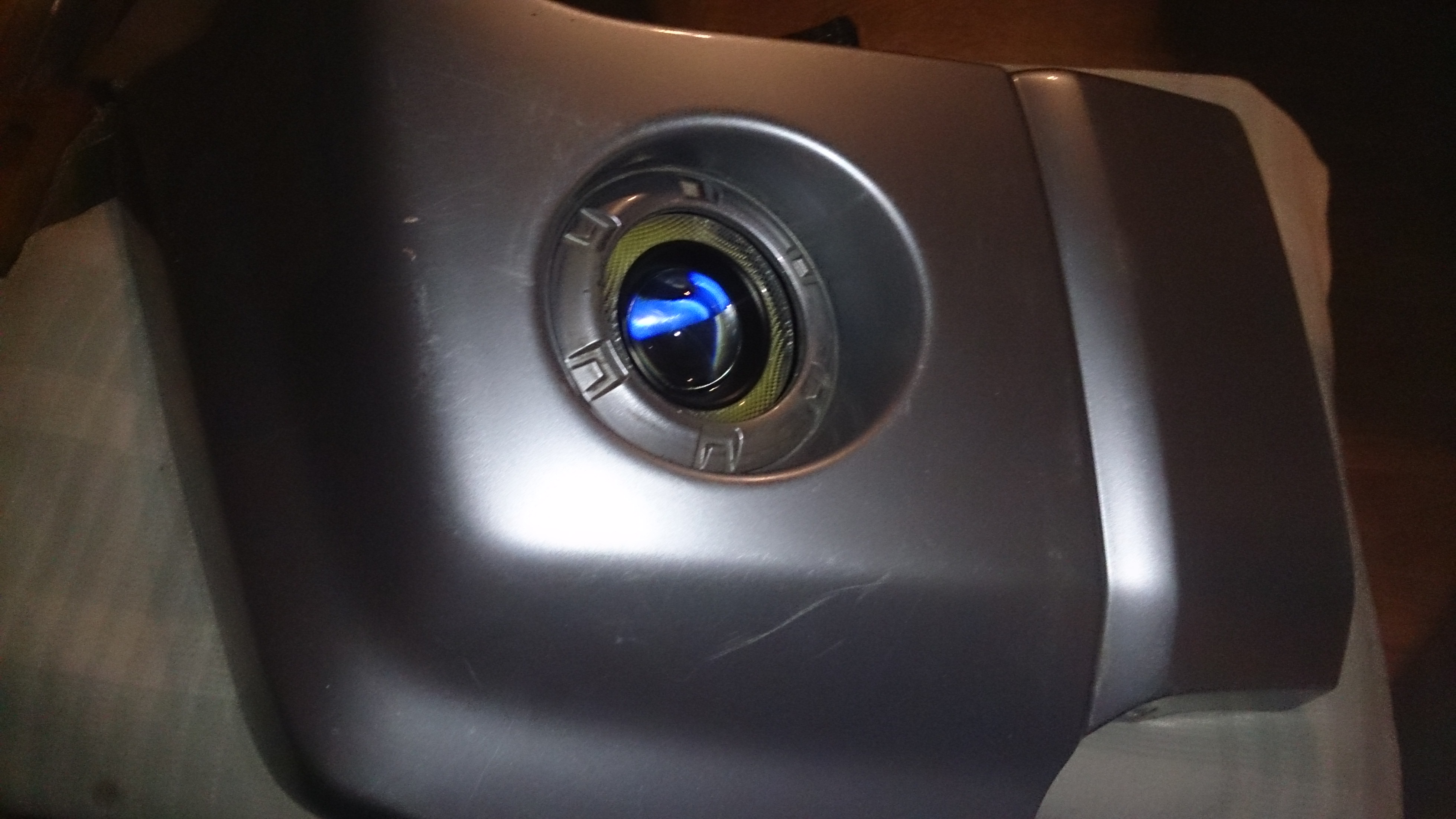

Олаждение кристалла это главное, я выше там выкладывал фотку со своей туманкой, все произошло из за плохо проклеенной платы, тепло не передавалось на корпус и привет..

[slavroman]

Я поставил родные туманки, но не подключал. Плохо понимаю нафига ставил вообще)

как соберешься продавать, пиши

[oopss]

Лень писать поэтому просто ссылка на ютуб
https://youtu.be/nuiLjEAt8GQ

Поворотники. Бегущий огонь.

[Alex_Stinger]

У тебя на крыше палка по краям желтые светодиоды? они отдельно включются от основного блока?

ЗЫ.. повротники - огонь!

[oopss]

А нет палка целиком, включается, это светофильтры по краям, туман рассеевают очень хорошо

[DEtoNator]

Недавно снял салонный плафон для лечения своей "конструктивной недоработки", поэтому только сделал фото,
а так на светодиоды перевел достаточно давно.

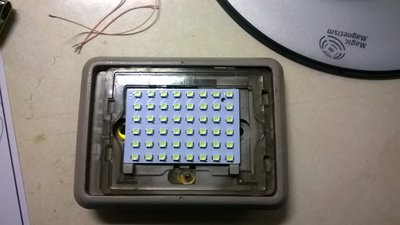

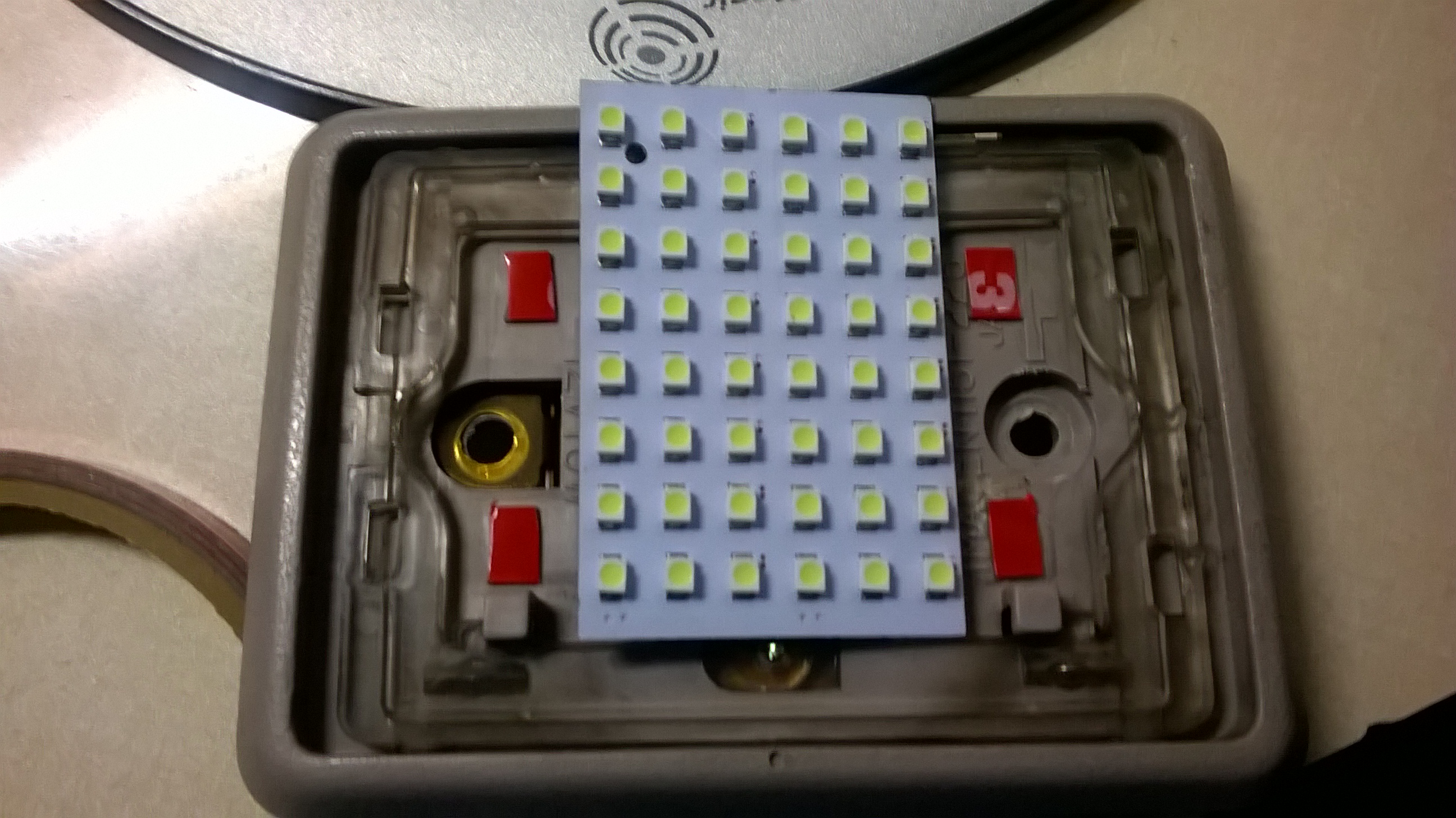

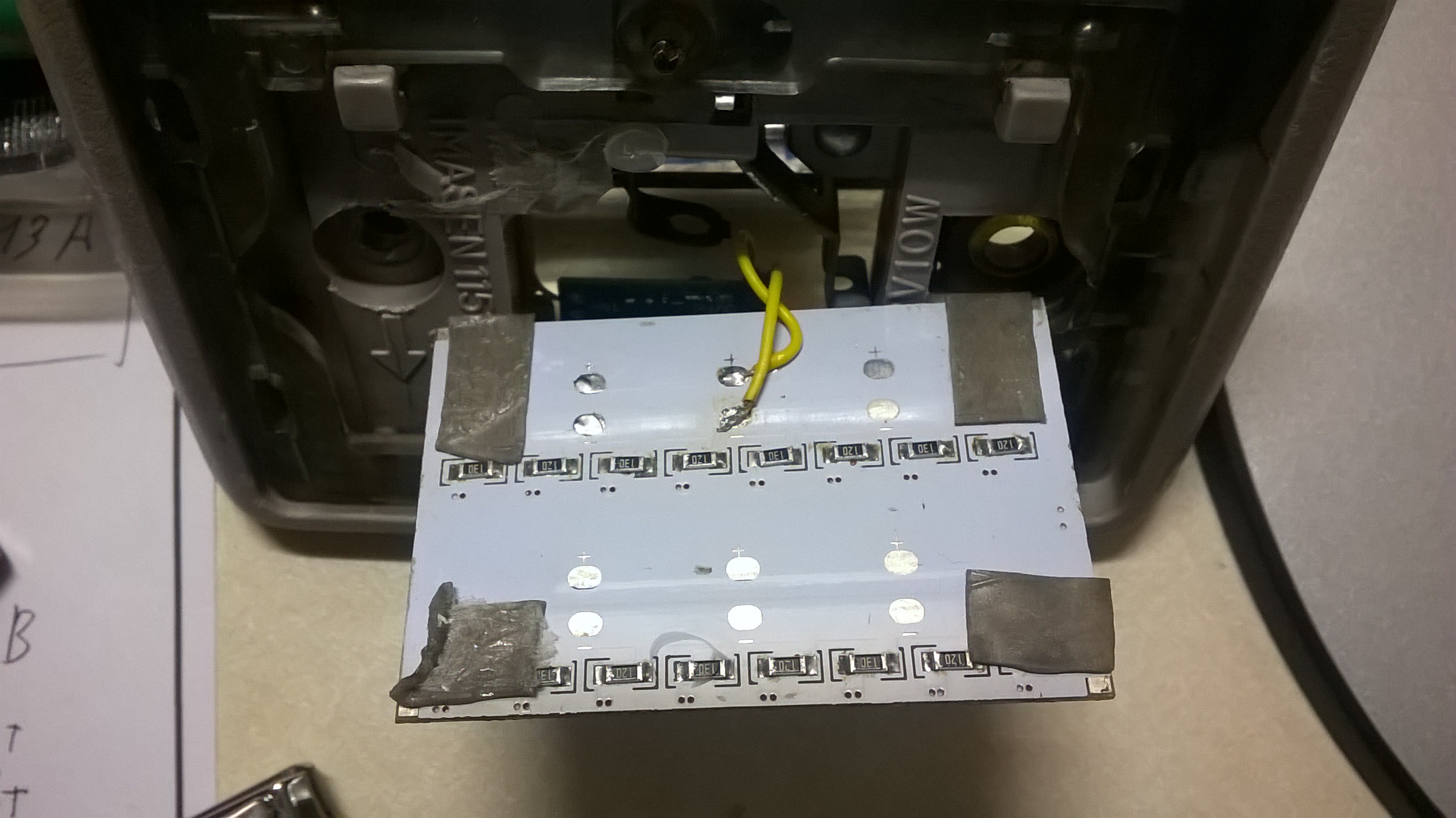

Платой с диодами не очень доволен:
брал 2 типа и ни один не понравился - теплый 3000к (желтизна как у лампы) и холодный 6000к (синюшные очень)
плата "рассчитана" под прямое включение на 12В, что мне не устроило (2 вольты в тепло переводить это давало 0.8 ватта, а крыша место жаркое), был установлен стабилизатор на 10В (3 диода по 3,2 В + на резисторы), поэтому с обратной стороны перепаяны ВСЕ резисторы с 120ом на 12-13 ом.
Из плюсов - можно разрезать вдоль на две и в комплекте переходники под разные цоколи автоламп.
Брал тут http://www.buyincoins.com/item/37568.html#.V6CcSDWFvcs

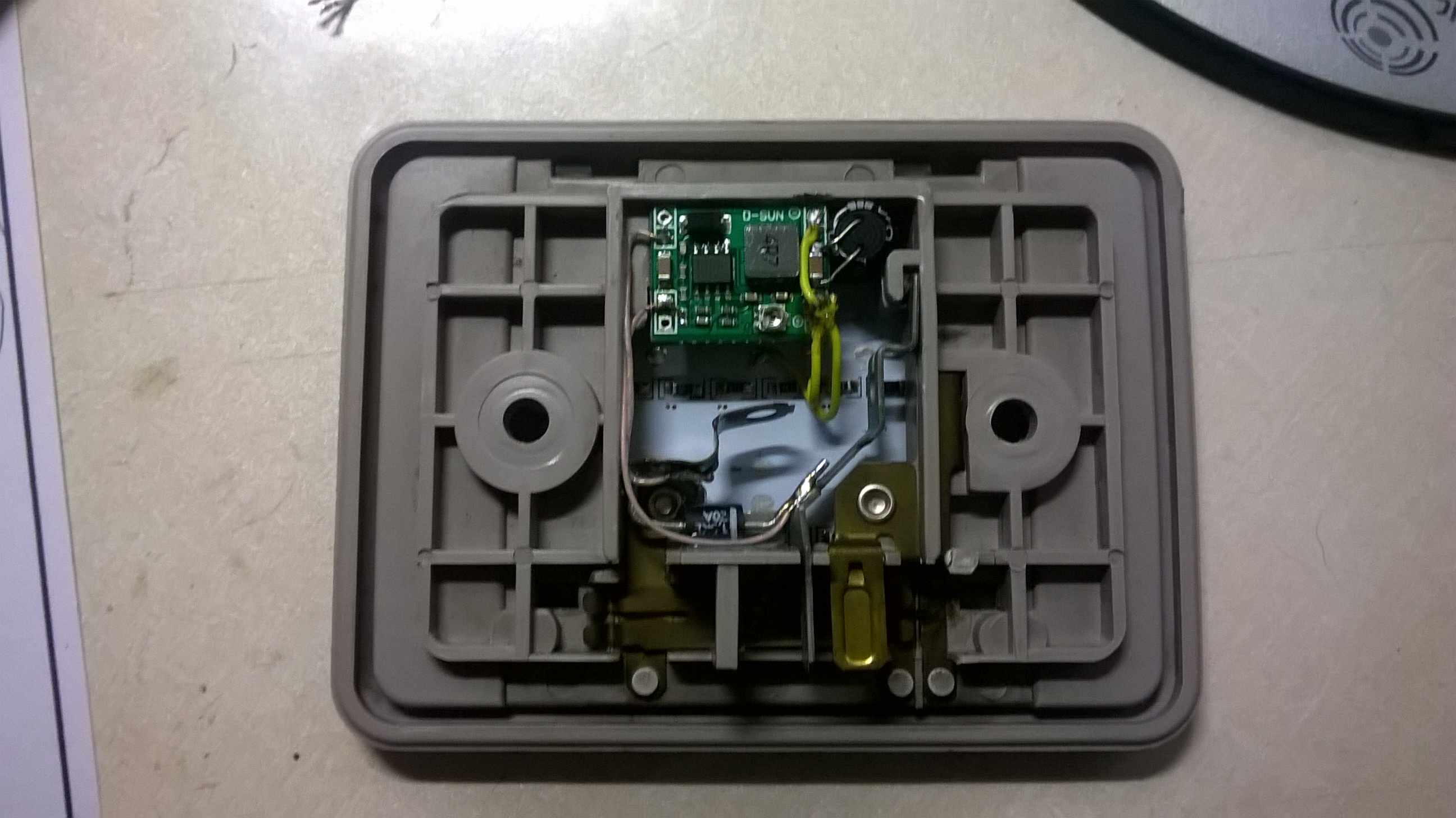

ДС модуль компактный, в 3А не верю, но 1 точно дать сможет, на выходе стоит добавить кондер 10-50мкФ для доп сглаживания.
Оттуда же: http://www.buyincoins.com/item/45333.html#.V6CcUzWFvcs

Так как салонный свет не гаснет при запуске двигателя, на входе модуля стоит повесить TVS диод (он же супрессор) на 16-18В

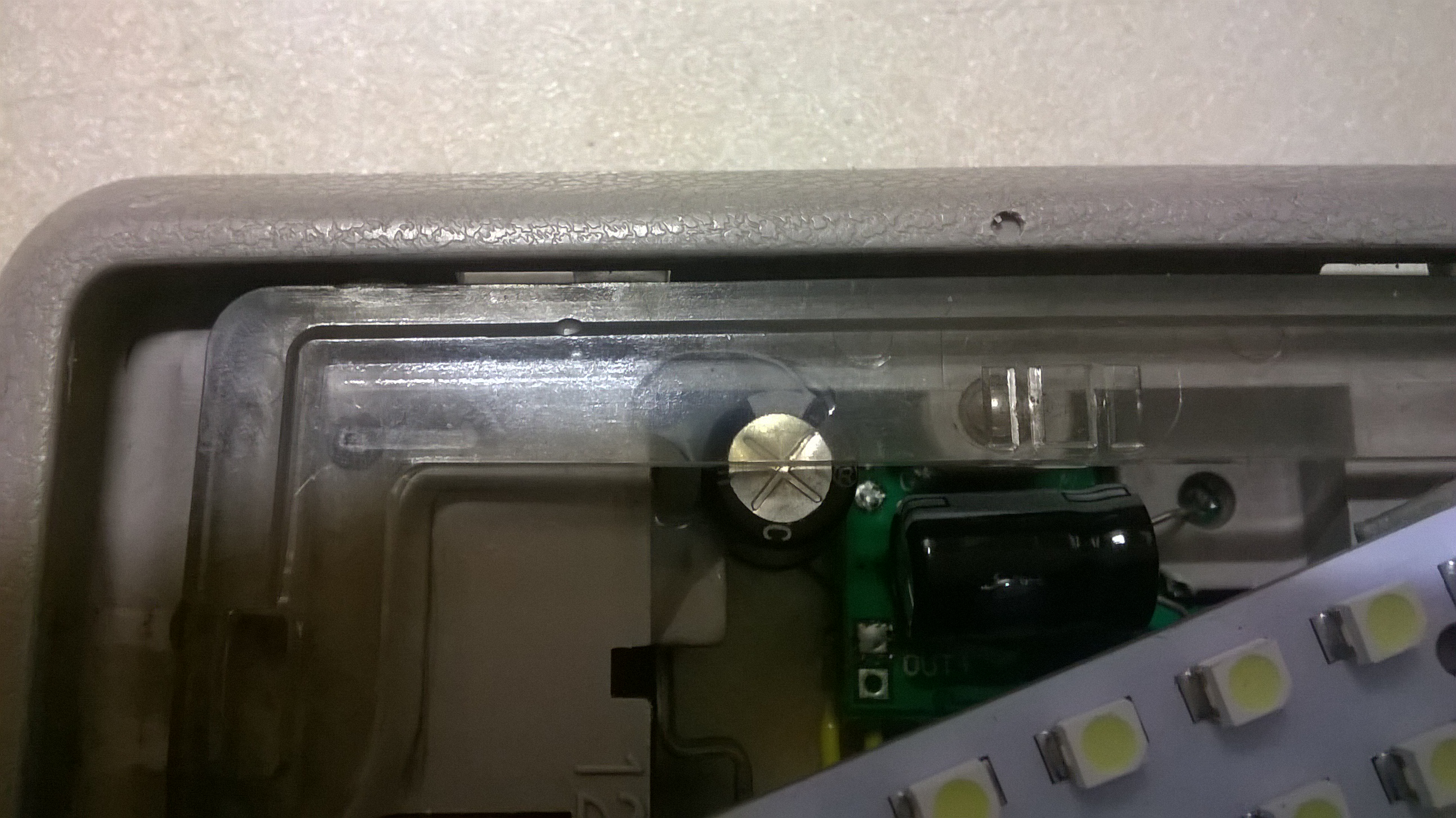

Все детали я прикрепил на термоклей и это стало главной засадой: в жару он потек, и в районе кондера склеил подвижную рамку, вечером пришлось разбирать, отколупывать и убирать лишнее. Так что в моем варианте монтажа кондер лучше приклеить "моментом".
Еще на фото видно двусторонний скотч - зверская вещь, держит мертво, поэтому новые кусочки в 2 раза меньше старых. Брал там же http://www.buyincoins.com/?r=search/ind ... rd=3m+tape

Корпус плафона (он распространен на старых митсах: РВР, делика, каризма вроде) достаточно удобный, ничего резать не надо, только паять провода к металлу контактов надо с кислотой (или аспирином). Можно (но не нужно) обратно на лампу перейти.

Из минусов:
плата перекрывает винты крепежные, чтобы плафон снять нужно отрывать скотч.
оттенок света не нравится ни теплый ни холодный, (но теплый еще терпимо)
желтые провода на фото короткие, не удобно устанавливать (оборвал, потом заменил на 5см)
