Что понадобится

а. Паяльник
б. Тонкий провод (мгтф, от старых наушников, из телефонных удлинителей, компьютерных кабелей и тд.)
в. Немного светодиодной ленты, кусочки по 6 диодов в самый раз.
в1. Надо обратить внимание на размер светодиодов на ленте, чем они меньше, тем лучше.
в2. Светорассеиватель - пленка из подсветки жк экрана (даже от сотового), либо что-то еще подходящее.
г. Геркон (маленький ГЕРметичный КОНтакт в стеклянной колбочке, который реагирует на магнит), бывают НЗ (нормально-замкнутые и НО (НР) нормально-открытые (нормально-разомкнутые). ОТ этого будет зависеть СХЕМА включения.
г1. Для НО геркона понадобится транзистор (Для НЗ он нужен, если нагрузка мощная, не наш случай).
Подойдет любой NPN транзистор с током коллектора от 0.5 А и рабочим напряжением от 20 В. (напр. 8550)
Взять можно из старого ТВ, радио управляемой игрушки или в магазине радиодеталей.
г2. Для транзистора еще нужен резистор 3,3 кОм (брать там же, где и транзистор, мощность 0,125 Вт и выше).
г3. Если с электроникой тяжко, гугл всё знает.
д. клей или смола (термоклей )
з. кусачки для ногтей, зачищать провод.
е. маленький неодимовый магнит (можно достать из магнитных держателей, чехлов), магнит с холодильника хуже, а мягкие еще слабее, но можно попробовать.

Пояснения к процессу

Механическая часть.
Вытаскиваем ящик, выкладываем из него всё, протираем снаружи, он 100% пыльный.

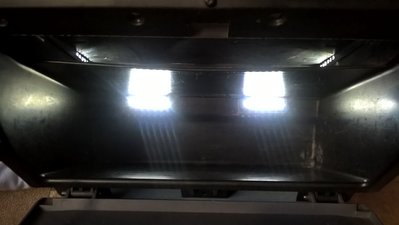

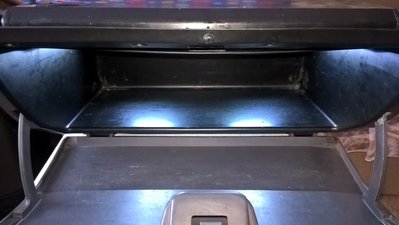

Выбираем места для подсветки - плоские ровные участки, где можно приложить ленту.
Размечаем и сверлим отверстия таким диаметром, чтобы в них проходили диоды ленты.

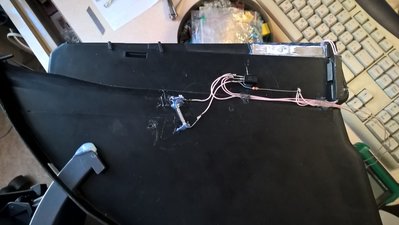

Спаиваем кусочки ленты, один за другим, отрезками проводов и вклеиваем с наружной стороны.
С внутренней стороны приклеиваем светорассеиватель.

На любом из ограничителей хода крышки вырезаем углубление на самом конце под магнитик и вклеиваем магнит заподлицо (иначе при открывании его зацепит и отломает).
Положение для геркона определяется экспериментально, добиваемся уверенного срабатывания.

Электрическая часть.
С НЗ герконом всё просто - ставится в разрыв любого из питающих проводов.

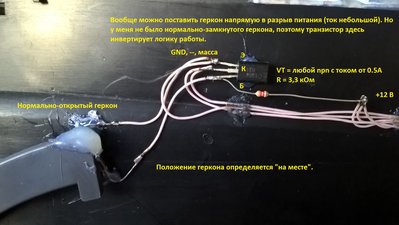

С НО герконом чуть больше пайки:
В разрыв отрицательного провода (масса, GND) запаивается транзистор ножками E (он же Э, эмиттер к питающей стороне) и C (он же К, коллектор к нагрузке, диодам).
К выводу B (он же Б, база паяем резистор (любым концом ), а другим к плюсовому проводу питания).

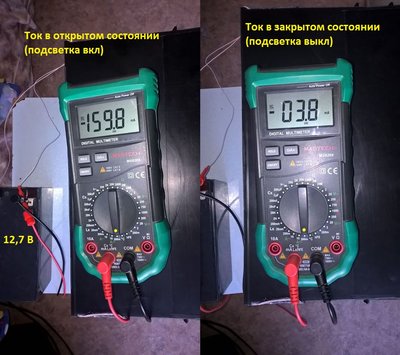

Геркон запаиваем между выводами B и E (базой и эмиттером).
