Установка своих датчиков масла и ОЖ , с звуковым предупреждением ( Паджеро Спорт1) ( начало реализации)

[dvm99]

что за контактный датчик?

Он втыкается в ту же дырку. Просто есть комплектации с контактным датчиком или с бочкой.
У меня на П2 был контактный, захотел себе тоже стрелку в доп. приборы.
Сколхозил тройник с двумя датчиками viewtopic.php?p=2560732#p2560732
Но потом всё убрал, уж больно хлипко показалось... Это всё дело внизу мотора находится, любая случайно залетевшая палка может всё снести.

[Chumahod]

что за контактный датчик

Который тупо на лампочку

[Aleksej2000]

Он втыкается в ту же дырку. Просто есть комплектации с контактным датчиком или с бочкой.
У меня на П2 был контактный, захотел себе тоже стрелку в доп. приборы.
Сколхозил тройник с двумя датчиками

Я посмотрел на такую прибуду под фильтр
https://tuningas.lt/elektronika/sensori ... ris.html-1
Можно, конечно, снять ту маслянную крышку с мотора, там есть три резьбовых заглушеных отверстия ( тема на форуме есть, ссылку давал чуть выше), но я боюсь что нибудь там при откручивании/ закручивании покалечить, поэтому смотрю на тот переходник. У меня получается в масломагистраль нужно воткнуть датчик температуры масла, датчик давления масла и датчик низкого давления масла.

Который тупо на лампочку

А он на какое давление срабатывает? На низкое? Если да, можно, пожалуйста, его номер?

[SNOOPER]

А он на какое давление срабатывает? На низкое? Если да, можно, пожалуйста, его номер?

0.3 бар
1258A002
MD138993

[Aleksej2000]

SNOOPER, спасибо!
Все, у меня все собралось в полную картину.
Итак, на сигнализацию я нашел датчики сработки по температуре. 66,88, 100,118,130. Т.е. е я могу сделать даже градацию, и система будет меня предупреждать даже заранее, и плюс дубляж от отказа одного из датчиков.
Три дня чтения дали свои результаты. Большинство этих датчиков используется на мототехнике.

[dvm99]

я нашел датчики сработки по температуре. 66,88, 100,118,130.

Что он из себя представляет? Брось описание или ссылку.

Т.е. е я могу сделать даже градацию, и система будет меня предупреждать даже заранее, и плюс дубляж от отказа одного из датчиков.

Если по-простому, то ты как себе эту логику представляешь?
Сработал, допустим, первый датчик, зуммер запищал, и... ?

[Aleksej2000]

Что он из себя представляет? Брось описание или ссылку.

Там много разных, потом по цене буду отписки искать. К примеру, вот 115 градусов.
https://gmotoshop.lt/tec-minarelli-am-1 ... 58812.html

Если по-простому, то ты как себе эту логику представляешь?

Зуммер ставить на критичные значения и красная лампа , моргание жёлтым на погрпничные температуры, и просто зелёным рабочая температура. Лампы расположить по кругу циферблата по соответствию температур с подсветкой цифр. При этом стрелка показометров будет либо от капилляра, либо от отдельного электрического датчика.
Лампу низкого давления масла под начало циферблата и к ней земмер.
Ещё будут лампы низкого уровня масла и низкий уровень ОЖ. Их тоже на зумер.

[dvm99]

К примеру, вот 115 градусов.

Это простой!
А тот, который много-температурный?

Ещё будут лампы низкого уровня масла и низкий уровень ОЖ. Их тоже на зумер.

Останется, как в старом анекдоте: "А сейчас наш пилот попробует всю эту х-ню поднять в воздух"
Это я про схему...
Ну, ладно, желание заказчика- закон!

[SNOOPER]

А вот так не рассматриваешь?
https://aliexpress.ru/item/100500662720 ... 615aSDBETg

[Aleksej2000]

А вот так не рассматриваешь?

Нет. Потому что:
1.Достаточно много читал про большие погрешности, особенно на китайские реплики.
2. Критическая зависимость от одного датчика. Он крякнулся и все , как обычно, происходит в самый неподходящий моммент.
3. Не устраивает и внешний вид, и функциональность.

Останется, как в старом анекдоте: "А сейчас наш пилот попробует всю эту х-ню поднять в воздух"
Это я про схему...

Ну вы же поможете, правда?


Вопрос- эти диоды можно прямо паять вместе с зумером в общую сеть? Наверное, на эту панель надо сделать выход через предохранитель?
https://www.sirenitas.lt/lt/product/517 ... laidu.html

[dvm99]

Наверное, на эту панель надо сделать выход через предохранитель?

Предохранителями нужно всё защищать.
Но можно использовать имеющиеся ветки питания, они уже защищены.

[Aleksej2000]

Предохранителями нужно всё защищать

Ясно. Как правильно взять питание на этот дополнительный щиток приборов? Я так понимаю, после поворота ключа туда должно пойти питание.откуда его правильно брать?

Но можно использовать имеющиеся ветки питания, они уже защищены.

Нет. Отдельная ветка,- отдельный предохранитель, и подписан. Иначе чуть позже замучаеешься искать правду. Я это давно уяснил по электропроводке на стройке. Все должно быть " по полочкам". И никаких " соплей".
Тем более я планирую чуть позже машину готовить к бродам, и надо сразу закладывать порядок поэлектропроводке.

[dvm99]

Ясно. Как правильно взять питание на этот дополнительный щиток приборов? Я так понимаю, после поворота ключа туда должно пойти питание.откуда его правильно брать?

Нет. Отдельная ветка,- отдельный предохранитель, и подписан.

Тогда с разъёма ключа и бери.
ЗЫ
У меня нет схемы на твою машину. Самое ближнее- 2002г.
2007г.- разве простые МПС тогда ещё делали?

[Aleksej2000]

простые МПС

Что это такое, расшифруй, пожалуйста.

Тогда с разъёма ключа и бери.

А не правильнее брать с какого блока распределения, чтобы не нагружать провод ключа?

[dvm99]

Что это такое, расшифруй, пожалуйста.

Мицубиси Паджеро Спорт
На форуме все так называют.

А не правильнее брать с какого блока распределения, чтобы не нагружать провод ключа?

Там нагрузка копеечная. И самое доступное место, где прицепиться.

[SNOOPER]

У меня нет схемы на твою машину. Самое ближнее- 2002г.

В основном будет достаточно,)

[dvm99]

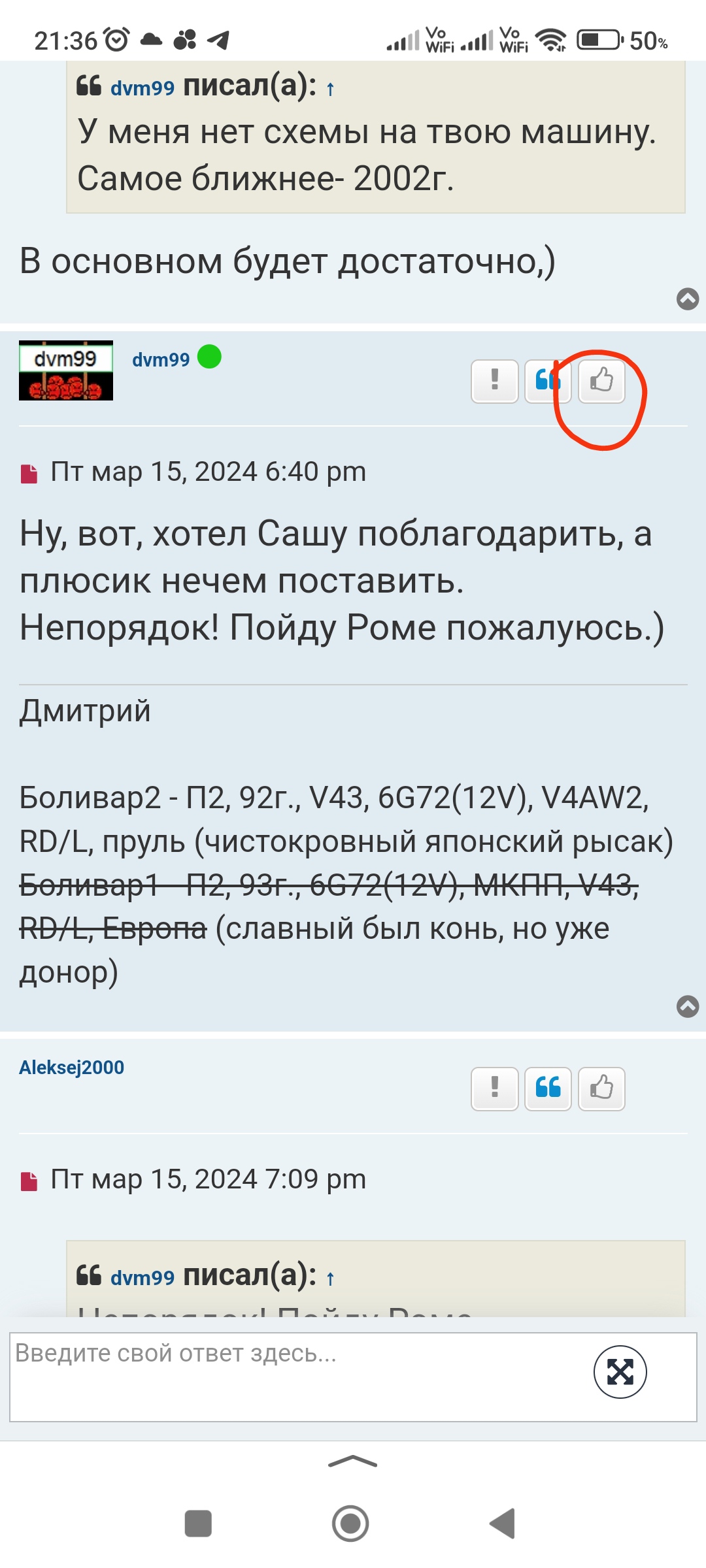

Ну, вот, хотел Сашу поблагодарить, а плюсик нечем поставить.
Непорядок! Пойду Роме пожалуюсь.)

[Aleksej2000]

Непорядок! Пойду Роме пожалуюсь.)

Я уже давно сообщал администрации, что нет спасибок в разделе подготовки. Ничего не изменилось.

[Aleksej2000]

Итак, вчера и сегодня курил тему датчиков на предельные значения ( не знаю, как правильно назвать,). У нас они называются датчики на лампу предупреждения.
В общем, поизучав что в наличии, я понял, что:
Есть нормальные закрытые и нормально открытые. Температуры с диапазоном 10 градусов найти можно легко, от 3 градусов.
Есть одно,двух,четырех контактные, есть что переключают, есть что один контакт на стрелку, второй на сработку лампочки. В общем, вариаций огромное количество. У некоторых производителей сразу схема- резьба, схема действия,температура сработки.. Цены на эти датчики вполне подъемные.

Я выбрал и на температуру и воды, и масла, и на давление масла.
Схему дополнительной приборки с системой датчиков буду делать примерно так:
ОЖ.
Уровень.
Выносной бачок, сообщающийся с общей системой. Я думаю, теоретически ( пока не уверен, проверю практически), я смогу сделать систему герметичной. Два сообщения, один снизу, для ухода жидкости, второй сверху, чтобы пустить воздух в бачок в случае ухода жидкости. Верхний шланг будет идти из под крышки радиатора, самое верхнее место, оттуда и воздух будет брать, в случае разгерметизации водяного периметра.
Датчик уровня- мотоциклетный. Но я хочу, если получится, сделать датчик двухуровневый. Верхний будет держать зелёную лампочку на панели измерения ОЖ. Нижний- красный моргающий свет и громкий зуммер. Соответственно, всегда знать об уровне ОЖ.
Температура ОЖ.
Измерение температуры будет механикой- капиллярным термометром. И 4 или ,5 электрических датчиков сигнализации. Их выведу под циферблат термометра с световой индикацией. 90 градусов- зелёный.100 градусов- жёлтый. 105 градусов- красный моргаюший, и дальше 110 моргание и зумер. И контрольный 120. Красным ярким и громкий зуммер.
Датчи и хочу проверить на фактические показания и там, может откорректирую.

Масло.
Уровень.
Уровень врежу в поддон. Уровень выставлю, чтобы была сработка чуть выше грибка забора. Оповещение - зуммер с моргающим красным освещением по периметру манометра давления и и температуры. Пока не знаю, может сделаю с двумя уровнями. Первый уровень жёлтым оповещением, второй - красным выше описанным. Пока не знаю, конструкция датчика позволит поэкспериментировать на поведение на кочках.
Температура.
Я не нашел капиллярный механический манометр. В России есть, у нас, в министране, на заказ, и думаю, долго ждать. Может потом найду и поставлю механику.
Сейчас я поставлю электрический до 150 градусов.
Оповещение температуры масла.
К сожалению, я не нашел датчиков оповещения на 130 и выше градусов.
Будут 90 ( зелёный),100(зелёный)110(зелёный или моргающий жёлтый, посмотрю на нормальный рабочий режим) 115 жёлтый, 120 красный моргающий. Если найду 125-130 градусов, поставлю и их. Опять же, в России они есть собственного производства, тут все сложнее.
Давление.
Я взял 4 датчика оповещения.
0.25 нормально закрытый, 0.4 нормально открытый, 1 АТМ открыты и ,1.8 нормально открытый.
Нормально закрытый 0.25 горит моргающим красным и громкий зуммер, 0.4 включает зелёную подсветку под соответствующим показанием манометра, 1 и 1.8 тоже держат зелёное под циферблатом манометра.
Манометр будет механический капиллярный 0-10 АТМ.
Для установки такого количества датчиков будут проставки: под воду под верхний шланг на выходе из блока, под масло- под маслянным фильтром.
Сейчас хочу ещё разобраться с электроосвещение, и с подключением зумеров.

И да, я параноик. Можете и не начинать на эту тему....
