Датчик внешней температуры воздуха

[Captain Sergio]

Это не он.

Не в курсе, что за разъем тогда?

У меня в районе левой фары подобный разъем валяется. Мне кажется это от омывателя проводка. Правда не знаю, ставились ли они на наши машины.

[starosta]

Всем привет!
вот моя successful story
1. Идем в чип-дип и покупаем термистор
B57045-K 102-K, 1 кОм, 10%, NTC термистор

http://www.chipdip.ru/product/b57045-k102-k/
2. Ищем подстроечный резистор 0-470 Ом или сопротивление на ~70 ом. Не планарное, мощность не важна.

3. Сооружаем датчик подходящий для установки в агрессивной среде Я подпаялся к термистору, места пайки защитил термоусадкой, взял стальную трубку подходящего диаметра , разместил термистор в этой трубке и залил клеем для термопистолета. Получилось вполне герметично.


Дальше понятно - подпаиваемся к родному разъему, защищаем все соединения термоусадками и изолентой.

Этот термистор по своим характеристикам отличается от "родного". Необходимо оттарировать температуру подстроечным резистором, включенным последовательно с термистором. У меня значение дополнительного сопротивления получилось 70 Ом.
Подстроечное сопротивление я разместил в самом блоке дополнительных приборов.
Если просто использовать дополнительный резистор на 70 Ом - его можно разместить в термоусадке возле термистора.

О показаниях - сверялся со спиртовым градусником, температуру дома (+25) и потом на улице (-6) прибор показал правильно.
Надеюсь что и при остальных температурах сильно врать не будет.

PS
Все исходные данные к этому "решению" уже печатались на форуме, так, что на лавры не претендую

[Captain Sergio]

Сегодня +16, машина показала +15. Это после промывки. На неделе обещают -28, отпишусь.

А по термистору - думал уже над таким вариантом. Только не в таком ключе. Что если последовательно с датчиком включить термистор с небольшим номиналом? На плюсовых температурах он не будет вносить большую погрешность, так как его сопротивление будет много меньше сопротивления датчика, а на большом морозе выправит общее сопротивление до нужного, дав те самые недостающие градусы. Сопротивление можно подобрать переменным резистором экспериментально, например, при -25. Большого опыта работы с термисторами нет, поэтому все на уровне идеи.

[Podzemshik]

Проблема в том, что погрешность возникает в области БОЛЬШИХ сопротивлений. Поэтому включение какого-либо дополнительного сопротивления (термистора и/или переменного) последовательно с датчиком резко изменит показания при плюсовой температуре

[Captain Sergio]

Проблема в том, что погрешность возникает в области БОЛЬШИХ сопротивлений. Поэтому включение какого-либо дополнительного сопротивления (термистора и/или переменного) последовательно с датчиком резко изменит показания при плюсовой температуре

Переменного - да, согласен. Его можно использовать только для подбора термистора.
А термистор должен достаточно резко уменьшать свое сопротивление начиная с -15 и выше. При этом в диапазоне от +40 до -15 он участвовать в показаниях не будет, благодаря своему почти нулевому сопротивлению. А вот в диапазоне от -15 до -40 его споротивление должно расти, корректируя показания термометра. Самое главное найти подобный термистор. Я хоть и радиолюбитель с 14 летнего возраста, но с термисторами не работал. Тут нужны гуру именно в этом вопросе.

[Captain Sergio]

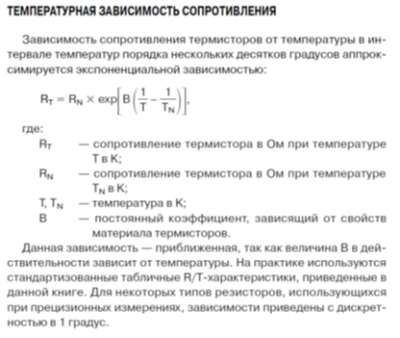

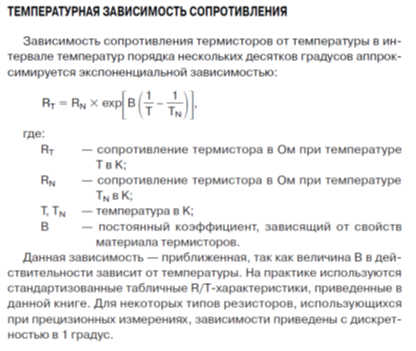

Изучил вопрос. Зависимость нашего датчика описывается следующей формулой (взял в брошуре по термисторам Сименс).

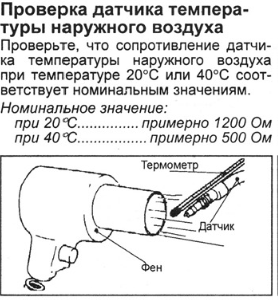

Для нашего датчика имеем две пары данных из мурзилки.

Измерения для датчика.png (60.65 КБ) 3470 просмотров

Для получения значений сопротивления датчика при любой температуре вычисляем при помощи предложенной формулы и имеющейся пары значений коэффициент B (коэффициент температурной чувствительности). За номинальное сопротивление взял сопротивление при 20 градусах (обычно берут 25). B получается равным 4000.

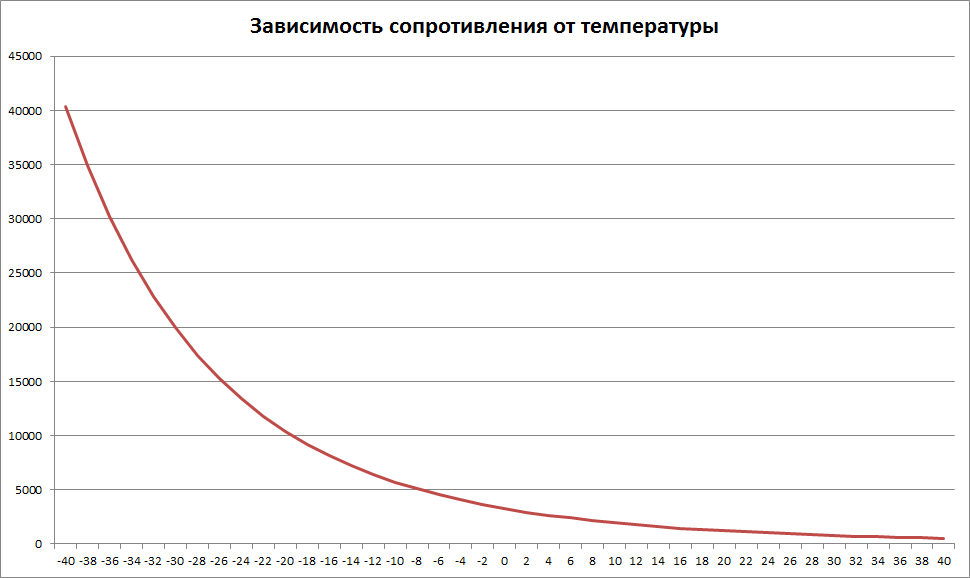

Теперь используя формулу получаем следующий ряд. Обратите внимание на значения 20 и 40 градусов. Они соответствуют значениям из мурзилки, значит наша формула верна.
Град. Сопротивление
-40 40359
-38 34873
-36 30207
-34 26228
-32 22827
-30 19913
-28 17409
-26 15253
-24 13393
-22 11783
-20 10389
-18 9177
-16 8123
-14 7203
-12 6399
-10 5695
-8 5077
-6 4535
-4 4057
-2 3635
0 3262
2 2933
4 2640
6 2381
8 2150
10 1944
12 1760
14 1596
16 1450
18 1318
20 1200
22 1094
24 998
26 912
28 835
30 765
32 701
34 644
36 592
38 545
40 502

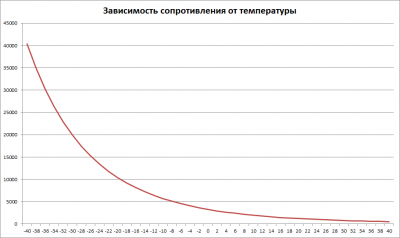

Остается решить как скорректировать сопротивление на участке от -15 до -40. Чуть позже попробую предложить график для корректировки. Можно попробовать измерить и сравнить. Тоже интересно будет. Возможно врут реальные экз датчиков. Как то так.

[Podzemshik]

B получается равным 4000.
Теперь используя формулу получаем следующий ряд. Обратите внимание на значения 20 и 40 градусов. Они соответствуют значениям из мурзилки, значит наша формула верна.

Масло масляное. Разумеется в точках 20 и 40 градусов всё сойдется, потому что коэффициент B получен именно по этим двум точкам.
Из этого нельзя сделать вывод о верности формулы.

[Captain Sergio]

B получается равным 4000.
Теперь используя формулу получаем следующий ряд. Обратите внимание на значения 20 и 40 градусов. Они соответствуют значениям из мурзилки, значит наша формула верна.

Масло масляное. Разумеется в точках 20 и 40 градусов всё сойдется, потому что коэффициент B получен именно по этим двум точкам.
Из этого нельзя сделать вывод о верности формулы.

Однако коэффицент реальный получился. Обычно он от 2500 до 5000. Остается померять сопротивление при различных температурах и сравнить. Тогда уже ясно будет.

[Podzemshik]

Однако коэффицент реальный получился. Обычно он от 2500 до 5000. Остается померять сопротивление при различных температурах и сравнить. Тогда уже ясно будет.

Вот теперь полностью поддерживаю!

[Captain Sergio]

Он идет на доппанель, там контроллер, с него уже на индикацию. Ни на что не влияет, кроме как на собственное восприятие действительности. Я например смотрю - если был переход с больших морозов на 7-8 градусов мороза - жди снега. Сейчас не помню, где то читал (Журнал Идеи Вашего дома, вспомнил!) про алгоритм работы подогревателей ступеней. Ну с нуля на минус - жди гололеда. Там примерно также ...

Физику процесса я понимаю так:
Аксиома: При уменьшении температуры датчик увеличивает свое сопротивление.
Следствие 1 - если он врет в сторону увеличения температуры (на улице -30, а он показывает -10) значит что-то уменьшает его сопротивление. Вариант - соли, вода.
Следствие 2 - если он врет в сторону уменьшения температуры (на улице -10, а он показывает -30) значит что-то увеличивает его сопротивление. Вариант - окисление контактов.

Свой я пару дней назад (в соответствии со следствием 2) хорошенько пролил хренью, которая предназначена для защиты высоковольтных проводов от влаги. Как называется могу посмотреть. Якобы вытесняет имеющуюся влагу и защищает от проникновения в дальнейшем. Пока морозов не было, -11 максимум. Сейчас показания с утра (на улице стоит) полностью соответствует домашнему цифровому термометру. Врать у меня начинает после -20. Он показывает -14,-15. О результатах отпишусь.

Чуда не произошло. С утра -21, машина показывает -16. Завтра с утра попробую сопротивление замерить на датчике.

[999Serj]

я уже давно плюнул на это, датчик на холодной машине показывает ровно, прогрелась-врет на 2 градуса, а в пробке можно не смотреть, с брелка показывает всегда на 6 градусов меньше (т.е. -18, показывает-12)
короче смотрю дома показания метеостанции, а туда можно и не смотреть, причем у бати моего на П4 еще хуже, в пробке машина думает что наступило лето и давай холодный воздух гонять и это зимой!

[Captain Sergio]

Тут вопрос принципа. Должна работать - будет работать!

[ПравдинАлекс]

Тут вопрос принципа. Должна работать - будет работать!

Правильно! Поддерживаю!!!

[Captain Sergio]

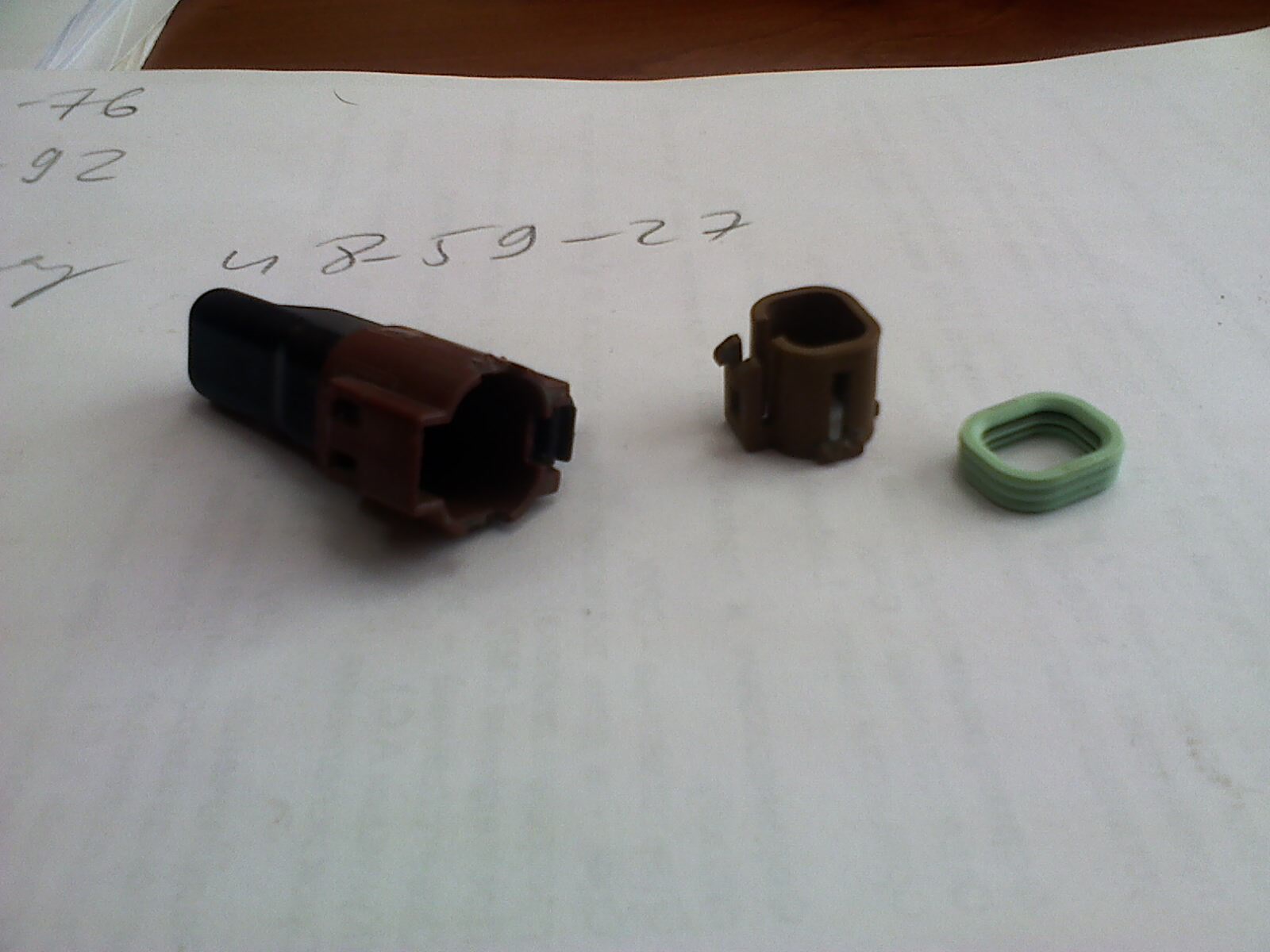

Снял. Разобрал, почистил. Замерил сопротивление при комнатной температуре. 3500 Ом. Выпал в осадок. Пошел курить интернет ....

[starosta]

Снял. Разобрал, почистил. Замерил сопротивление при комнатной температуре. 3500 Ом. Выпал в осадок. Пошел курить интернет ....

собирай назад Это датчик температуры для кондея.

[999Serj]

Снял. Разобрал, почистил. Замерил сопротивление при комнатной температуре. 3500 Ом. Выпал в осадок. Пошел курить интернет ....

почистил - это хорошо, значит летом кондей будет хорошо работать, я себе этот датчик менял когда кондей дурил, а к стати кондей не дурил? если дурил то просто ставите перемычку между контактами и он начинает работать

[Podzemshik]

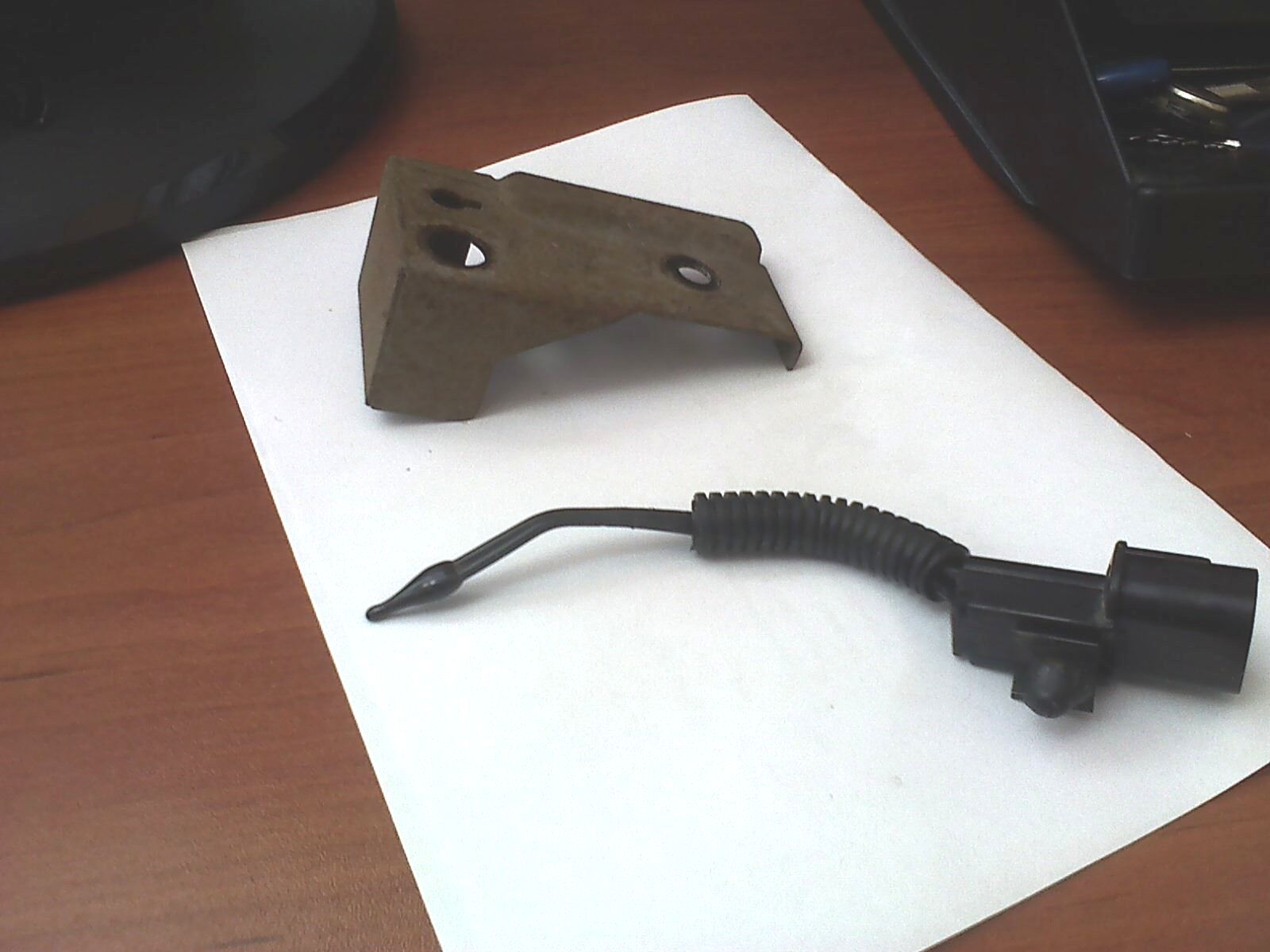

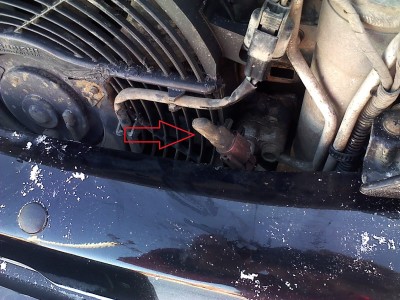

Самое забавное, что на первой странице темы есть фото правильного датчика температуры для термометра

[SNOOPER]

Самое забавное, что на первой странице темы есть фото правильного датчика температуры для термометра

Да ты Чоооо, покаж

[Captain Sergio]

Накинулись ... Злые Вы. Уйду я от Вас ....

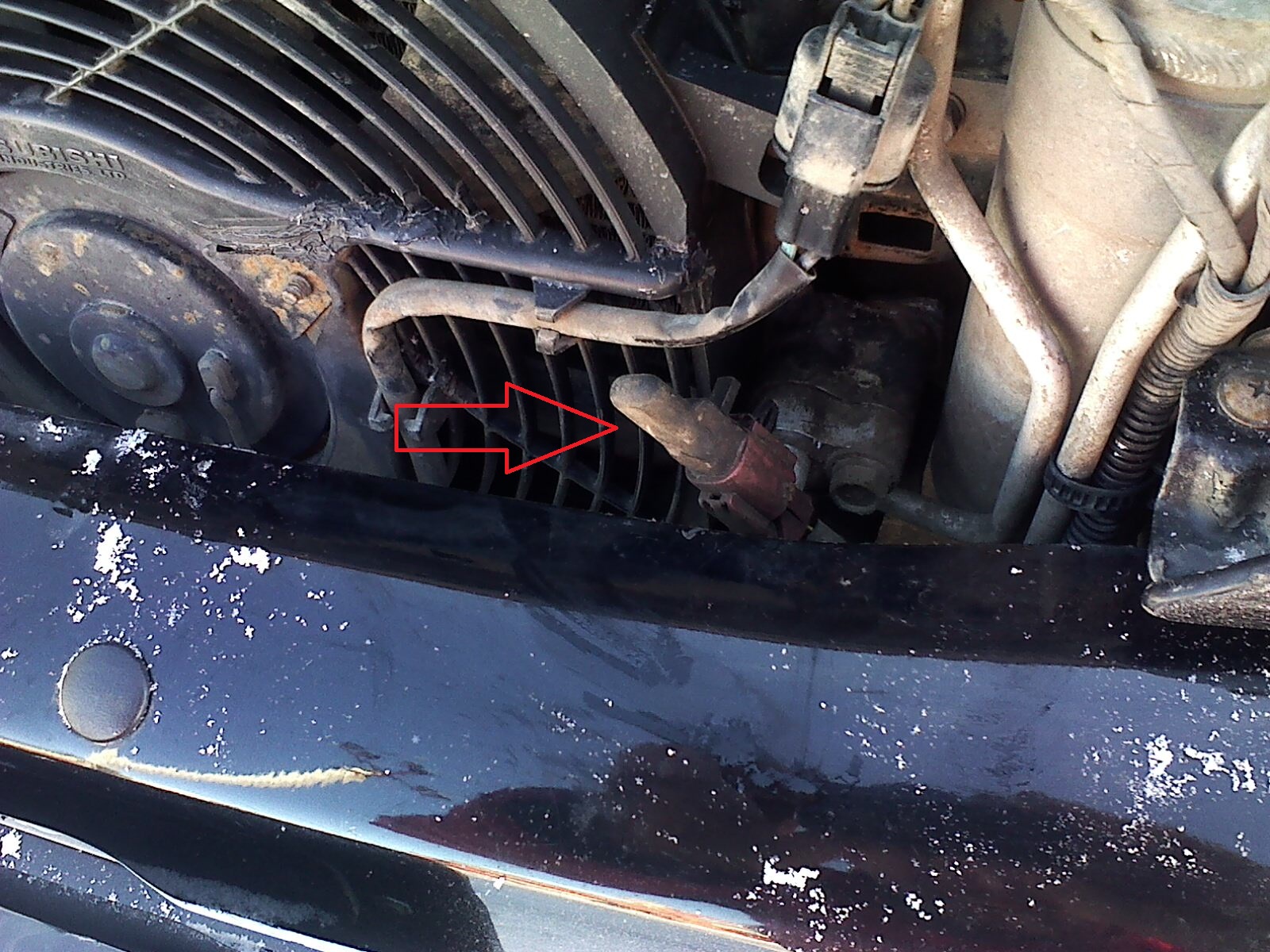

[Captain Sergio]

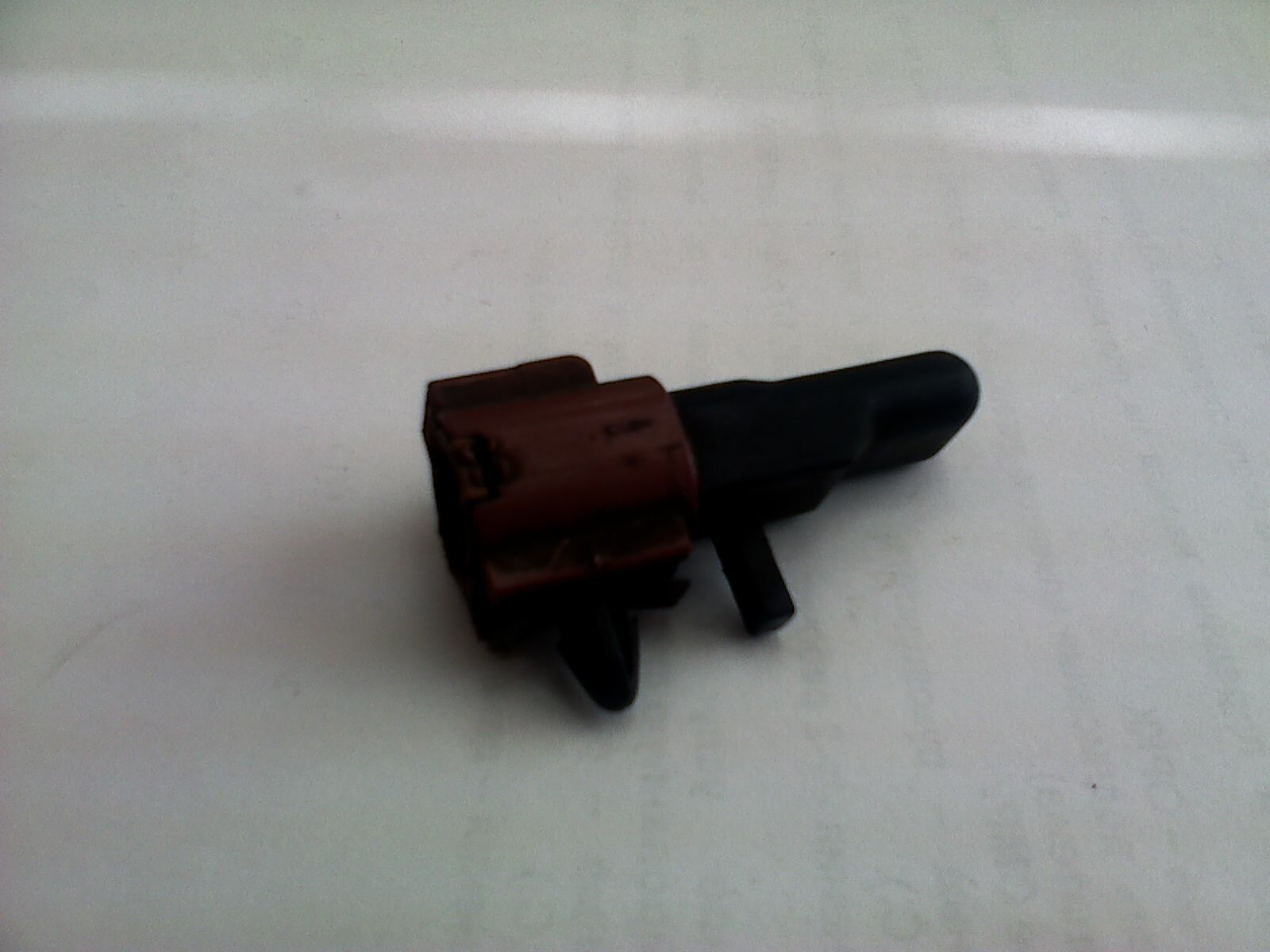

Вот он, падла. Достал после снятия левого подфарника. Сегодня у него будет тяжелый день. Морозильная камера, холодильник, фен жены, улица ... Ты у меня попляшешь, попляшешь! (с) Реклама
