Подсветка бардачка П3 - не работает

leon76 · Сообщение **leon76** » 10 май 2013, 14:46

Обнаружил, что не работает подсветка бардачка, а именно нет питания на лампу. Где искать предохранитель? Схемы нет. Также не горит подсветка номера, но это не сильно беспокоит, главное свет в бардачке сделать.

Завтра гляну схему.

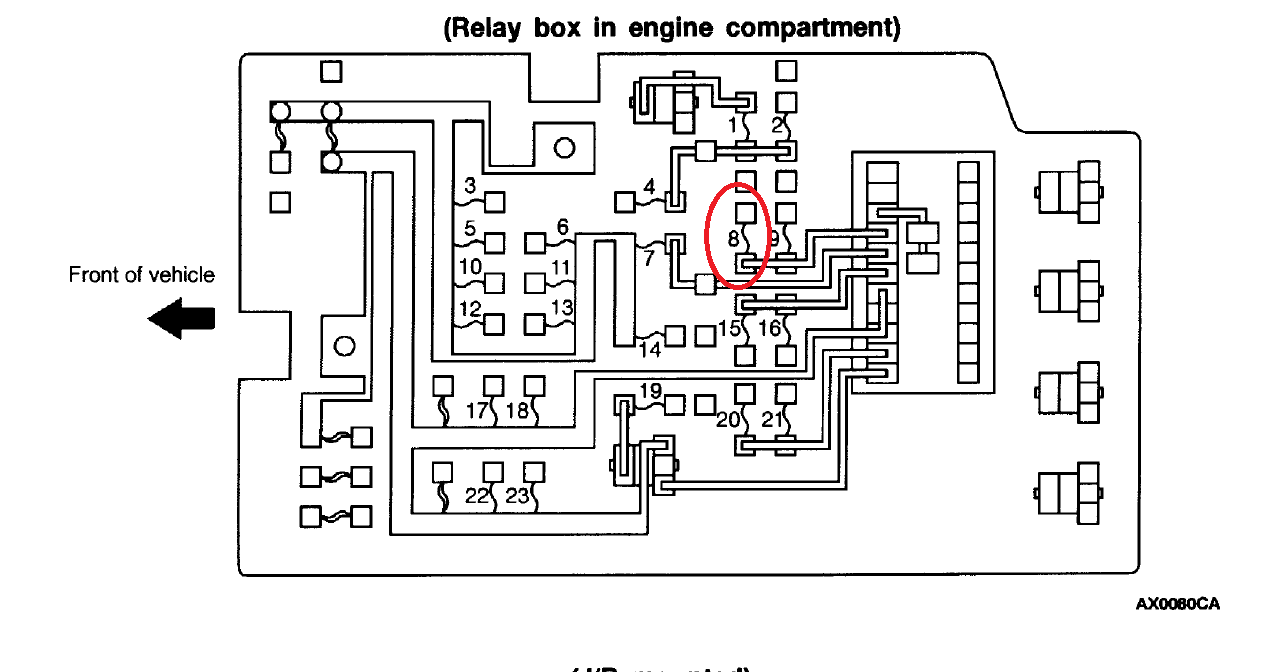

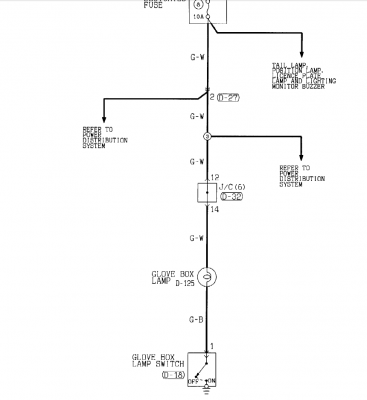

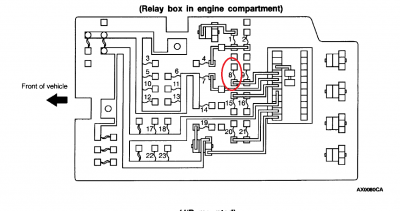

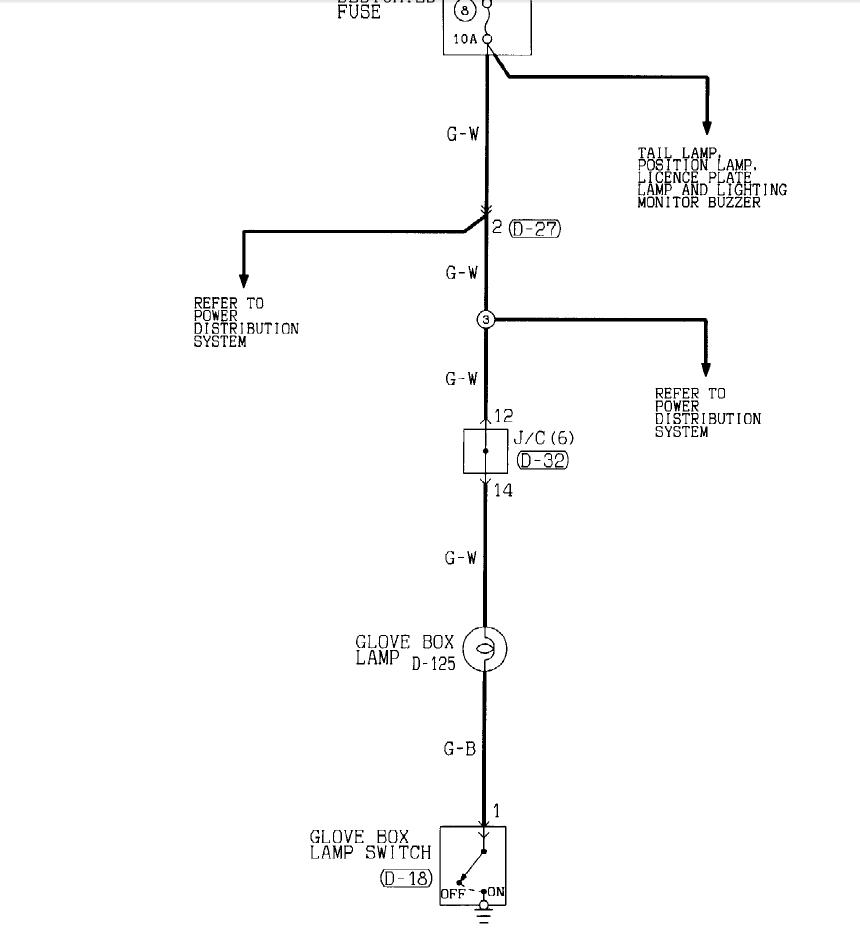

Лови схему. Сначала предохранитель. Если габариты горят - можешь даже не смотреть. Живой он. Чтобы найти место обрыва (или обин из проводов или оба) нужно проверить напряжения на патроне, предварительно вынув лампу. Если есть прибор, то прибором. Если нет прибора - лампу автомобильную и два провода (контролька).
1. Замеряешь напряжение между +12В (можно взять на плюсовой клемме аккума) и зеленым с черным проводом (посмотришь на какой контакт патрона он приходит. Если там напряжение не увидишь - искать вниз по схеме по линии зеленого с черным провода. Там на пути концевой выключатель, скорее всего он.
2. Замеряешь напряжение между массой (любая точка кузова) и зеленым с белым проводом (посмотришь на какой контакт патрона он приходит). Если там нет +12В искать вверх по схеме по линии зеленого с белым провода.
Будут вопросы - пиши.

leon76 · Сообщение **leon76** » 13 май 2013, 16:43

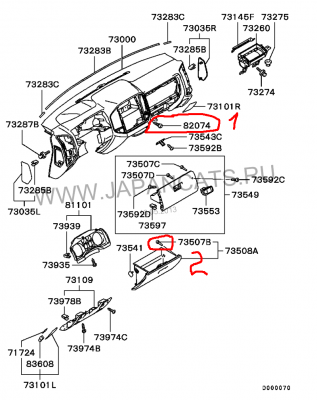

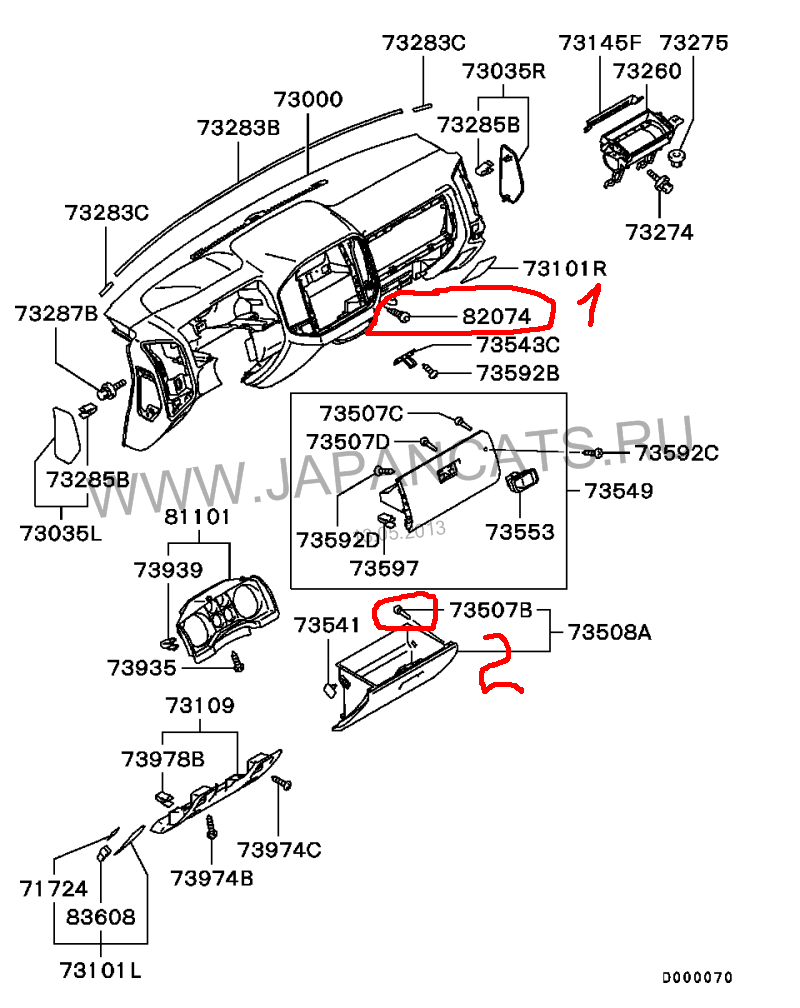

Взял тестер и стал проверять. Обнаружил, что есть 12V на патроне, но........нет массы, соответственно и лампа не горит. Стал дальше разбираться, к патрону два провода, оба в одном жгуте уходят в торпеду, один по идее на массу через концевик согласно схеме, но никак не нашел концевик. Точнее обнаружил внизу слева, если смотреть на бардачёк, отверстие с резьбой. неужели там стоял концевик. А где тогда провод "масса"? Стал смотреть на japancats.ru, но там не смог найти его. Вот на рис. 1-это вроде как лампа, но у меня лампа сверху, а в каталоге пишет, что НЕ ПРИМЕНЯЕТСЯ НА ВЫБРАННЫЙ АВТО. 2 - не знаю что это, но похоже на крепежный болт. Блин если нет концевика (а по схеме есть), как свет работать то должен? А если он у меня был ранее, то куда провод массовый делся? Чего то недопонимаю.

Возьми и поставь концевик. Он 30 рублей стоит. Я сам делал, у меня ни лампы ни концевика не было. Или как вариант найди конец зеленого с черным провода и повесь его на массу. Габариты включил - будет гореть подсветка всегда. Выключил габариты - нет подсветки.

leon76 · Сообщение **leon76** » 14 май 2013, 11:34

Да, я тоже думал о таком варианте. Массовый провод вместе с плюсовым у ходят в торпеду. Он есть, только в торпеде где- то. Разбирать её не хочется если честно. Либо кинуть на массу отдельный провод через концевик. А какой концевик взять? От Жигулей не хочу.

Посмотри в любом автомагазине. Полно вариантов.

Сергей Балаш

Штатный концевик,ставиться в нижнем левом углу,там же и провод для него,при замыкании его на массу свет и загораеться.p.s У меня тоже не было концевика,поставил от какой то сигналки,и вместо лампочки мощный светодиод-супер.....

sashik_grozniy

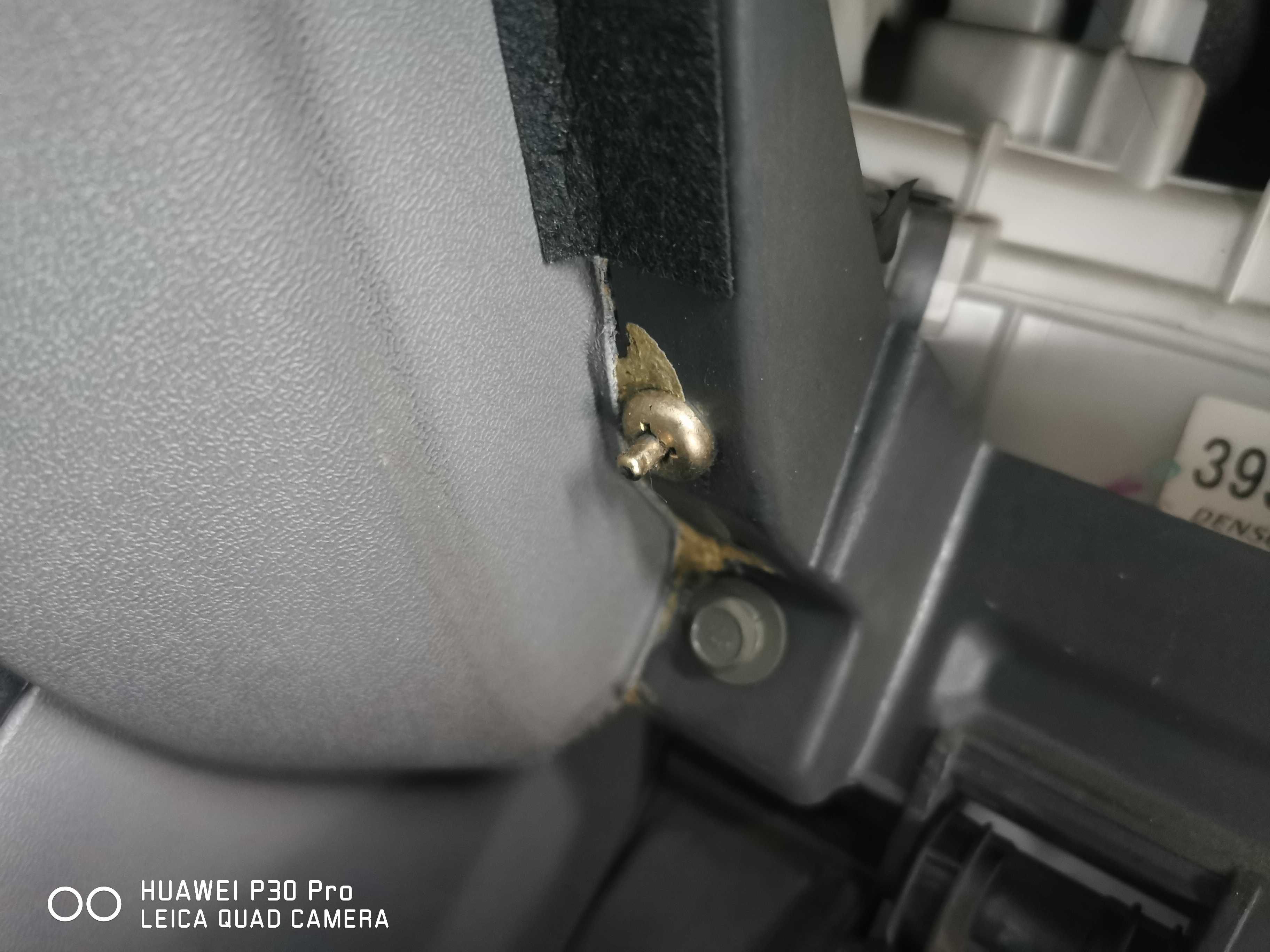

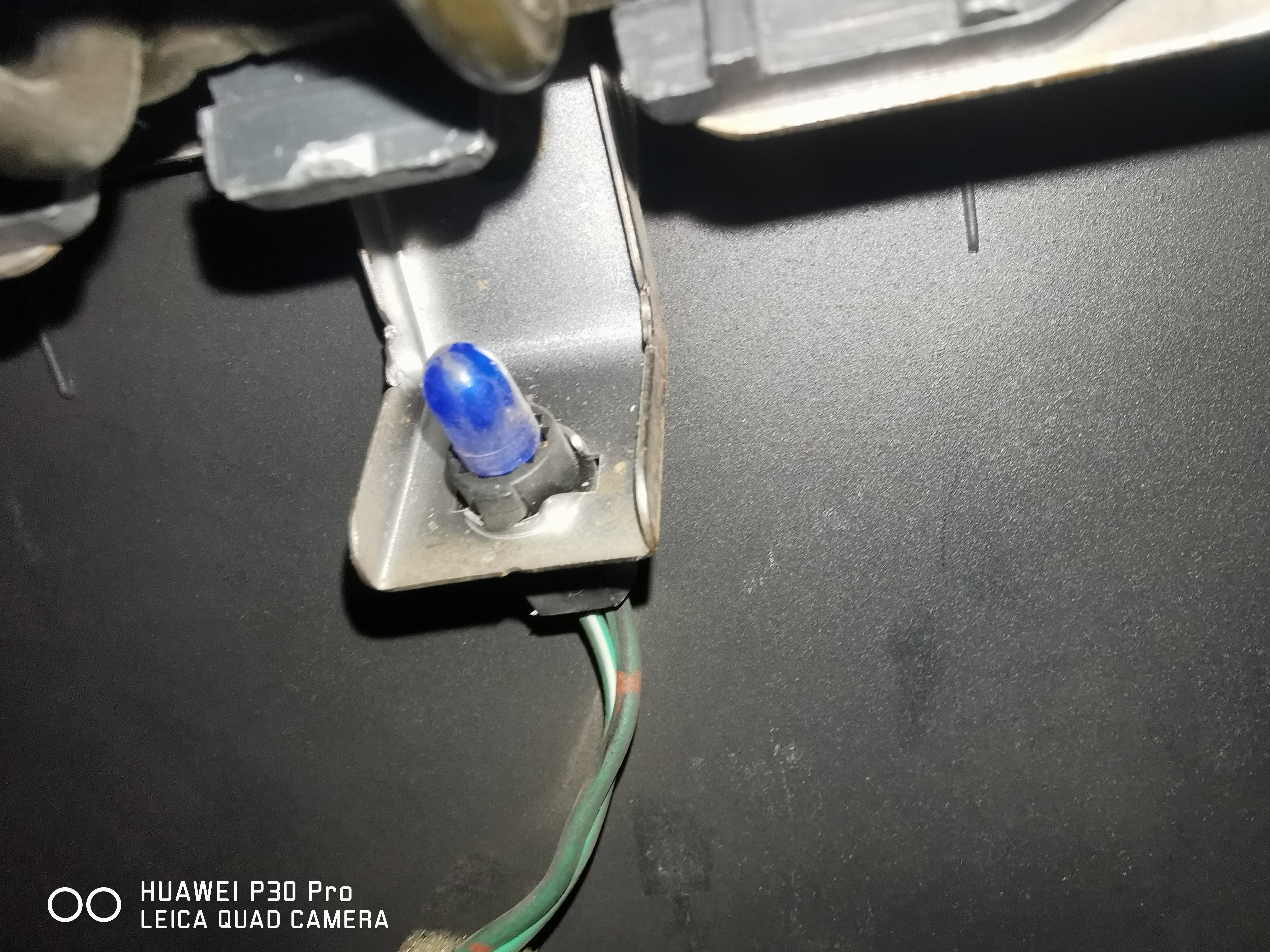

Нашёл где находится

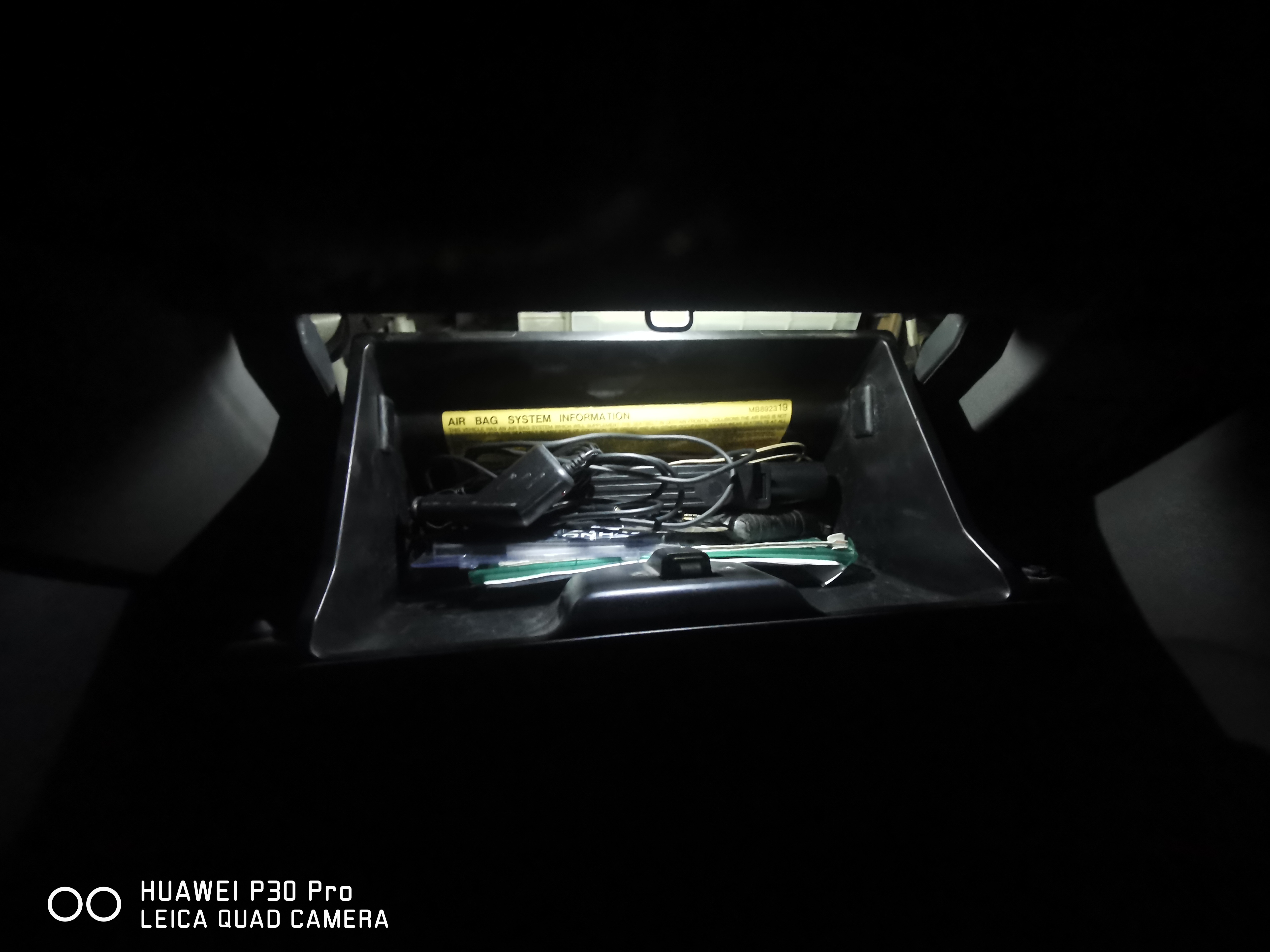

И все заработало
