Светодиодная подсветка приборов Паджеро-Монтеро 3

[polic]

Всем здравствуйте.

Сделал себе подсветку щитка приборов на светодиодах. Старая вообще не устраивала, поэтому все переделал по-своему.
За основу был взят вот этот опыт. http://pajero.kz/forum/index.php/galler ... 2-%D0%BF3/
Далее купил в магазине светодиодную ленту белого света, нарезал по 3 штуки, подпаял ко всем провода и начал лепить.

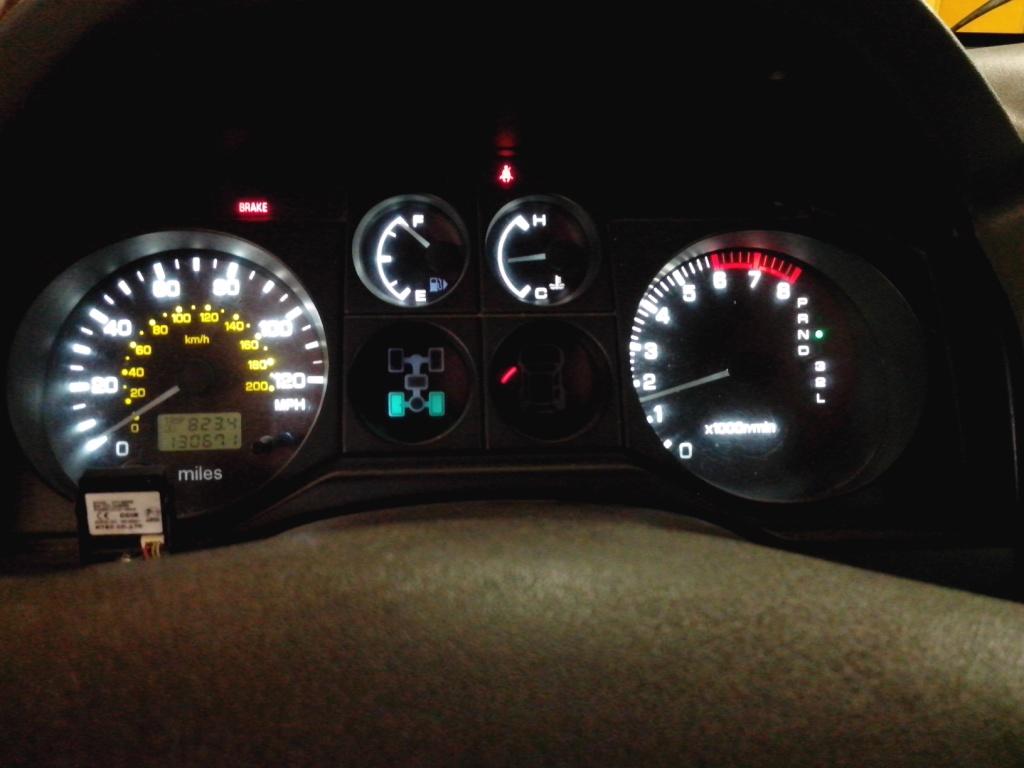

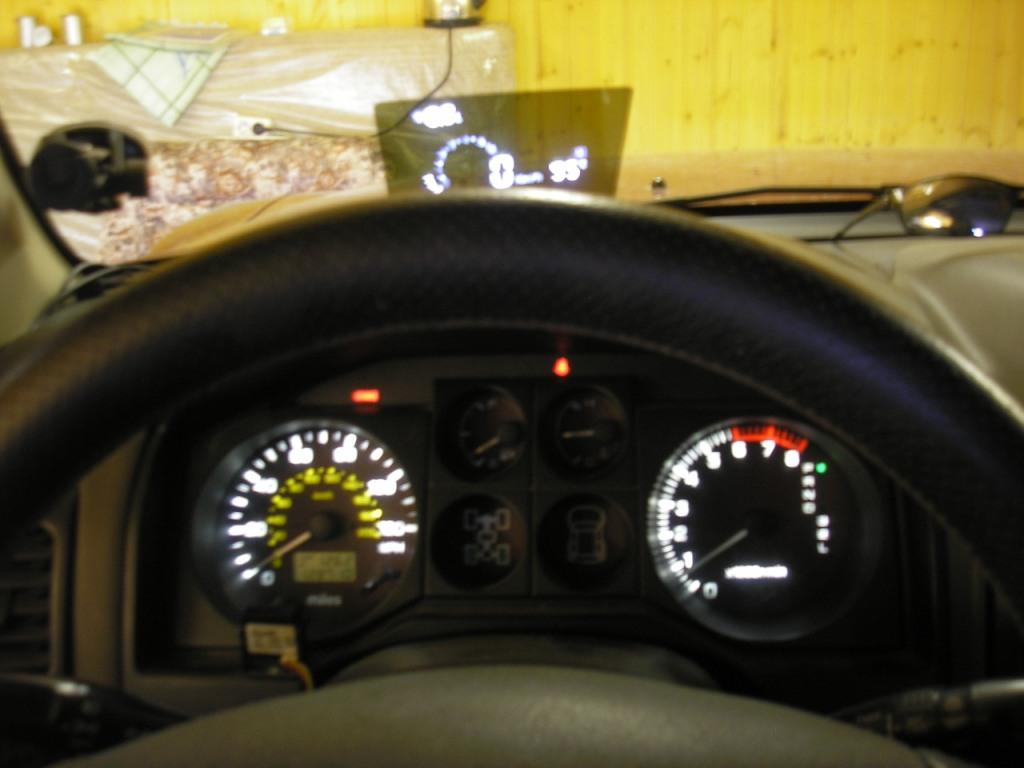

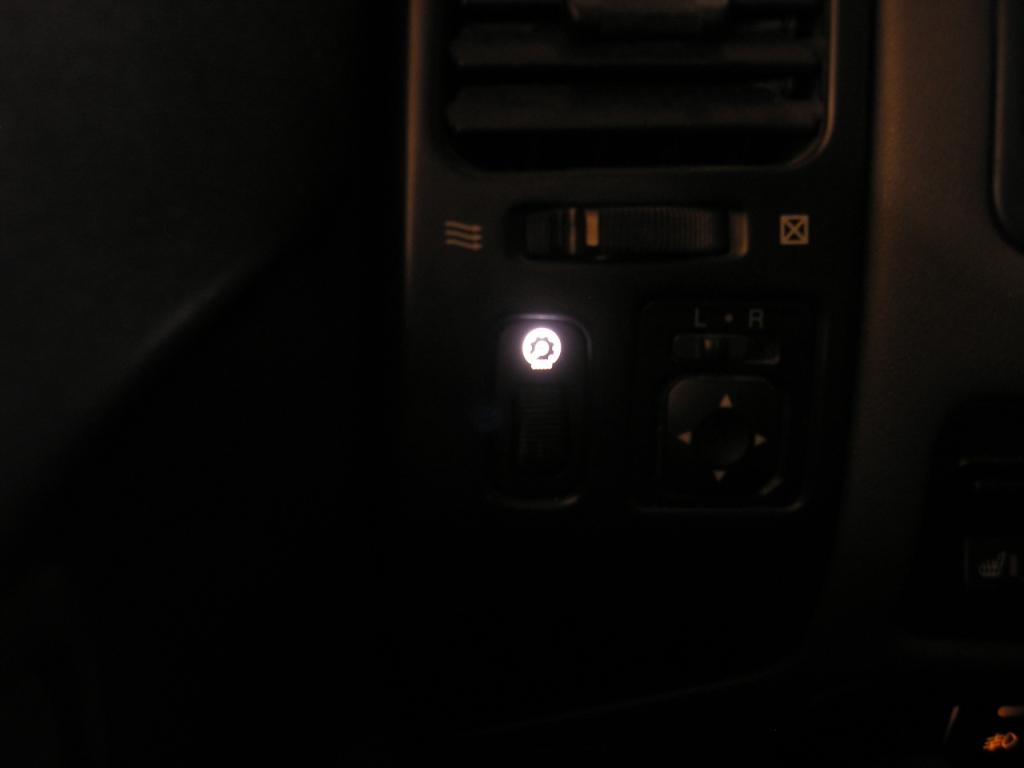

Не буду сильно вдаваться в подробности переделки, в посте по ссылке все рассказано, но сами смотрите, что из этого вышло. Мне нравится, все стало гораздо лучше. При полностью убранной резистором подсветке, все равно свет белый, но не яркий. Одним словом – все замечательно.
Всем удачи!

[DenVer]

да и у нас на форуме давно все обжованно и с фото рассказано)))

[polic]

да и у нас на форуме давно все обжованно и с фото рассказано)))

Ден, извини, не видел. Тогда можно в утиль убирать.

[DenVer]

Привет! В утиль не надо, зачетно получилось, тем более не все рассказал! ))) Рассказывай про проекцию на лобовик, чем и как реализованно?
ЗЫ А тему склеим с подходящей и наверное пора в фак добавить.

[DenVer]

Читаю твою подпись и понимаю, что скоро стану в твоем случае тем человеком

[leon76]

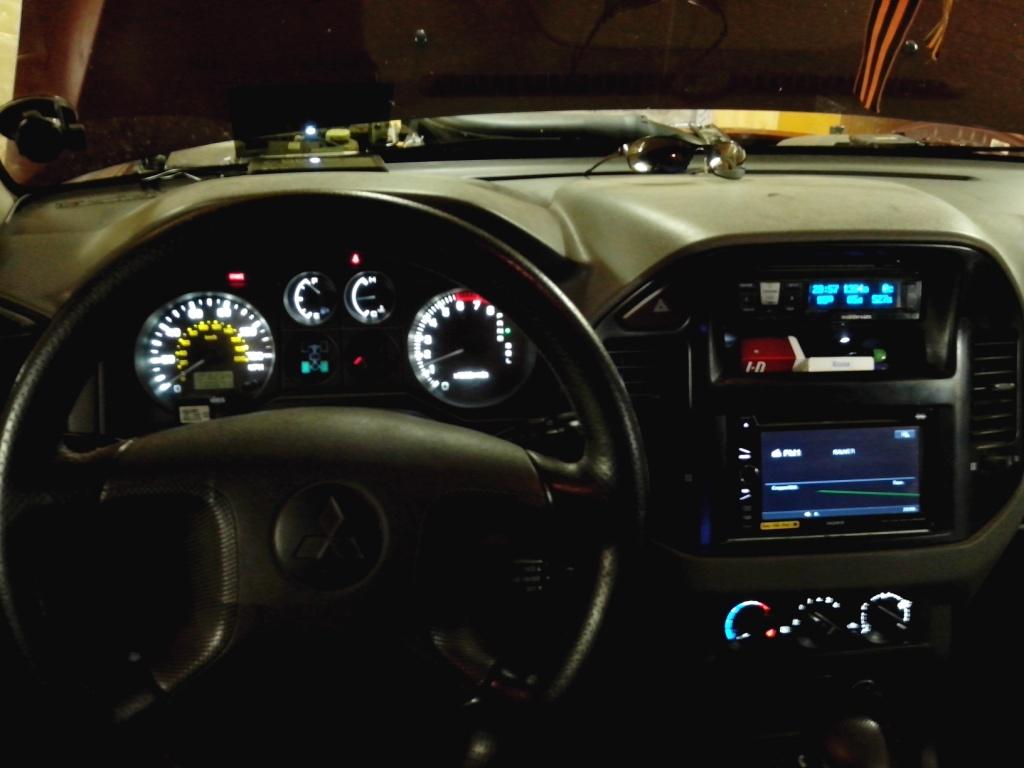

Прикольная проекция на лобовое. Расскажи уж........

[HiTEX]

Да купите любой Head-Up Display и положите на пенель. (особо продвинутые могут вырезать в козырьке щитка место и вложить туда проектор. выше на стекле показания будут)
http://www.aliexpress.com/wholesale?Sea ... 157&page=1

[leon76]

Ок

[DenVer]

Да купите любой Head-Up Display и положите на пенель. (особо продвинутые могут вырезать в козырьке щитка место и вложить туда проектор. выше на стекле показания будут)
http://www.aliexpress.com/wholesale?Sea ... 157&page=1

Вась, с этим все понятно, но для многих лучше рассказать с нюансами и тонкостями.
ЗЫ Кто то обещал на Байкал приехать!

[HiTEX]

Привет Денис. Капчагай бороздю. Байкал откладывается (в очередной раз)
Из всех тонкостей, протянуть провод до диагностического разъёма
Вот эта моделька у товарища http://www.aliexpress.com/item/HOT-New- ... 79545.html

[DenVer]

Капчагай это конечно интересно, но Байкал это.......
По гаджету интересует крепление самого проектора, двусторонний скотч в этом случае не прокатывает, нагреется на солнце и отвалится

[HiTEX]

У него в комплекте противоскользящий мат идёт
PS W скотч есть ну очень хороший. У меня уже полгода навигашка на двух полосочках висит. Отрываться и не думает

[polic]

Вот эта моделька у товарища http://www.aliexpress.com/item/HOT-New- ... 79545.html

Все правильно. Модель эта. Купил в Китае, подключил через диагностический разъем. А так как у меня установлен еще мультитроникс, то пришлось заказать сразу разветвитель http://www.aliexpress.com/item/16-pin-O ... 52357.html

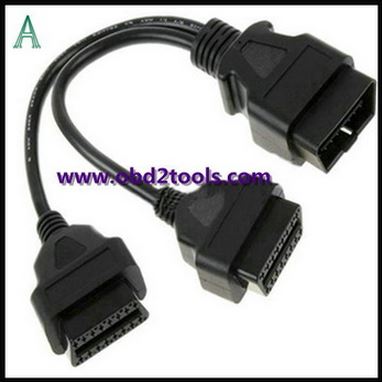

Сплиттер OBD.JPG (27.07 КБ) 1796 просмотров

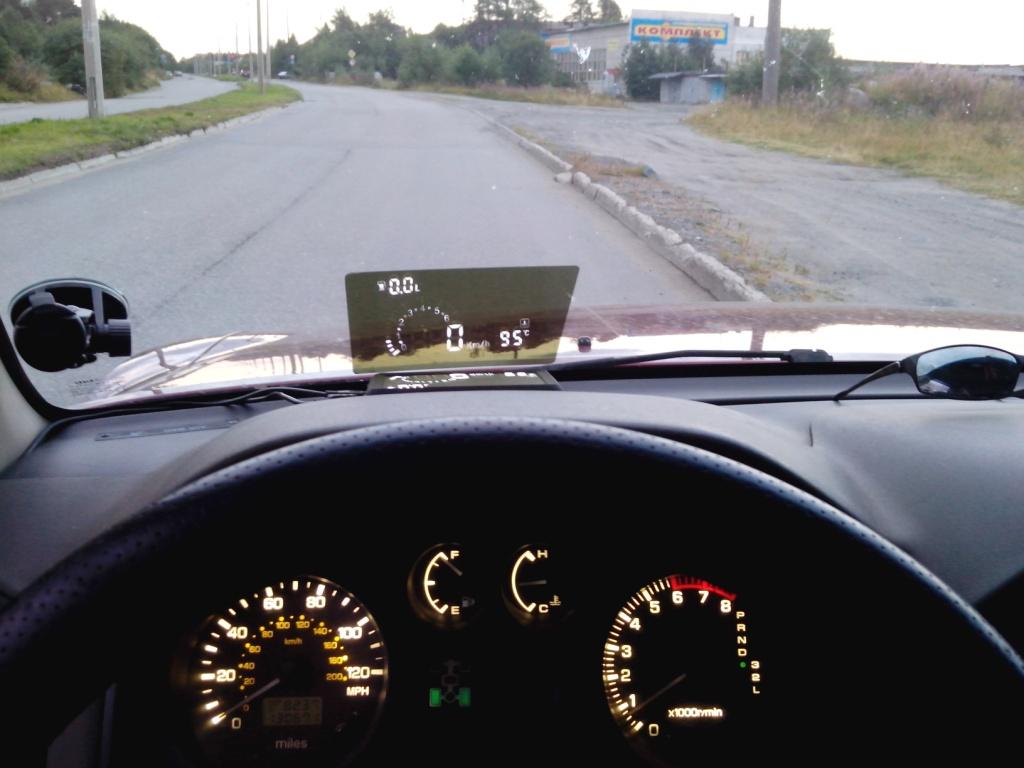

Но оба прибора одновременно работать не будут по шине K-Line. Поэтому сделал переключающийся тумблер. В городе использую мультитроникс - просто привык к нему, а в поездке за городом включаю HUD. Скорость на лобовом для меня актуальна, чтобы не отвлекаться на спидометр. Ну и прикольно, конечно. Гайцы раз тормознули, спрашивают - а это что такое? Да новый вид радар-детектора, говорю. За 10 км ловит, повороты и пригорки значения не имеют. А где взял? Да друзья из конструкторского отдела подарили. Надо было видеть их выражение лица - просто остолбенели. Мне даже жалко их стало. Документы кстати не проверили. Забыли, наверное.
Кстати, прибор крепится просто - кладется на противоскользящий коврик из комплекта, который похож на кусок сырой резины.

[Konstantin.La]

Фоток о том, как климат засвечивал не сохранилось?

[polic]

Фоток о том, как климат засвечивал не сохранилось?

К сожалению не сфоткал.

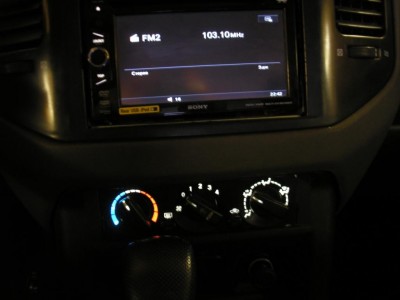

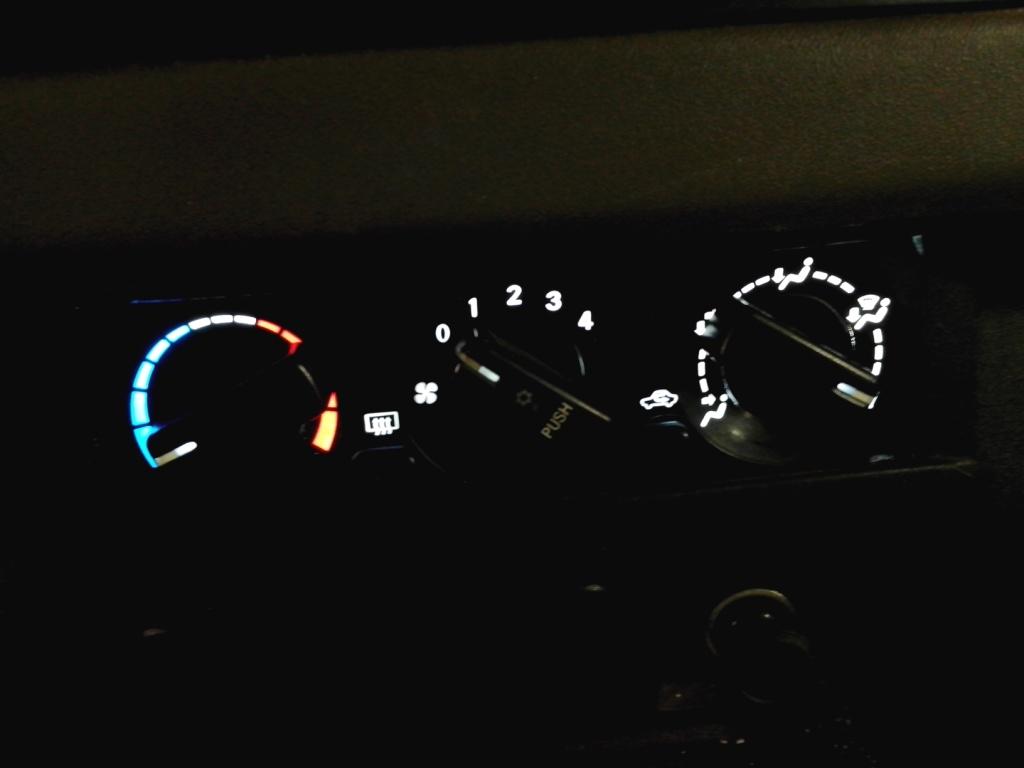

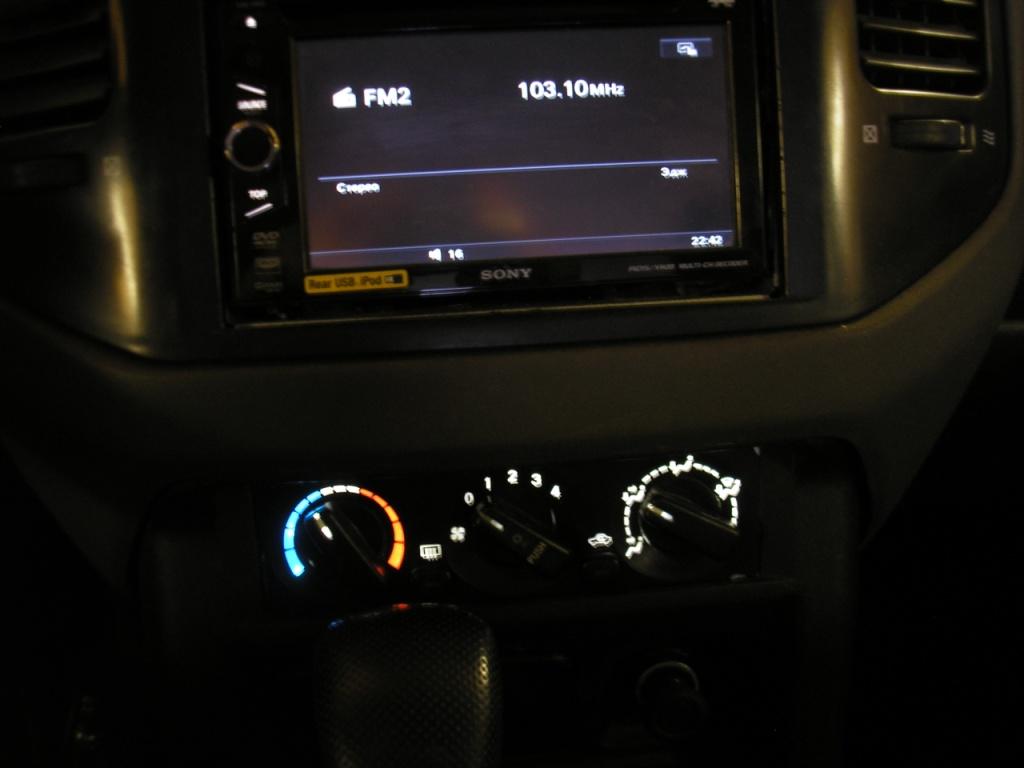

Вкратце так:
- полностью разобрать климат.
- удалить все лампочки.
- под пластмассовый светоноситель по периметру каждого прибора установить кусок светодиодной ленты с 3 светодиодами. Ленты неплохо изгибаются и имеют клеящий слой.
- все 3 ленты подключить параллельно.
- правильно все подпаять.

[Azzidum]

О скотче:
в природе имеется двухсторонний скотч сверхпрочной фиксации производства 3М (три эм) красная отрывная полоса - мега крепко держит.
Сам работаю проектировщиком - везде где нужно закрепиться и нет возможности подлезть закладываю в проекты. В каталоге производителя, указано, что этим скотчем крепятся листы облицовки прицепа для фур

длинная ссылка

http://www.avtoacs.ru/catalog/auto/detail/20205/

[HiTEX]

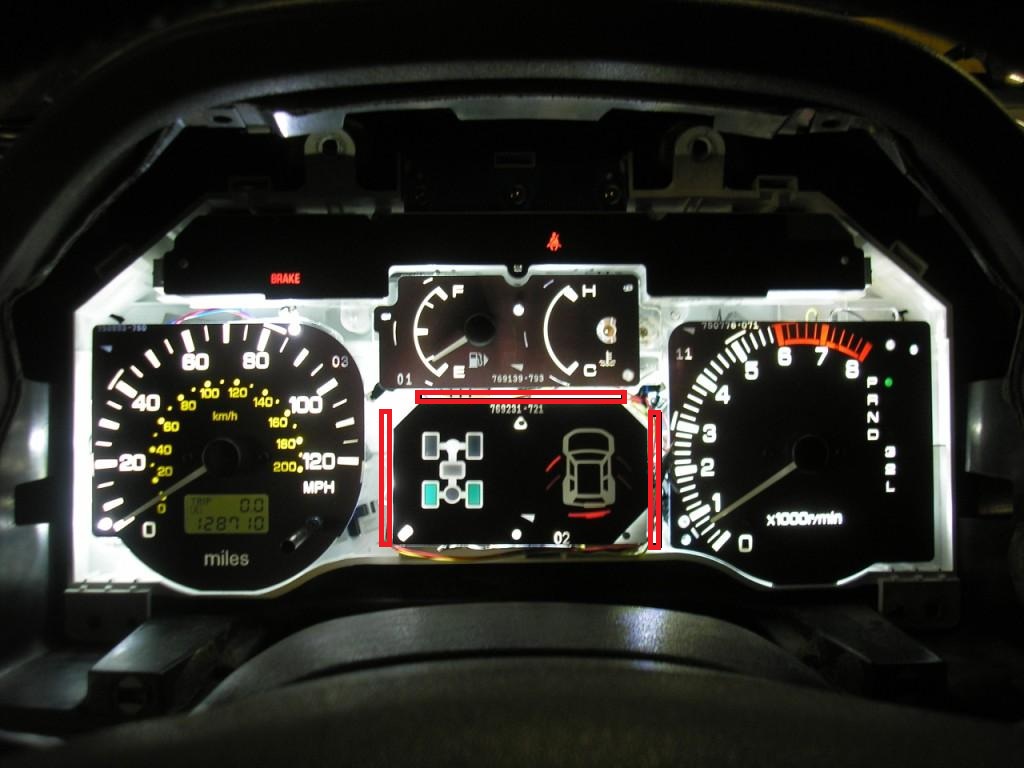

polic. У тебя плохо засвечено пространство индикации приводов и открытия дверей. Наклей из пластика полочки на корпус снизу щитка и прилепи 6мм диодную ленту на них, а на сам дисплей аракальную полоску (с краю по периметру) чтоб выступала за пределы (ну чтоб козырёк получился) будет направлять свет на торец прозрачной подложки

И получится вот так

[polic]

polic. У тебя плохо засвечено пространство индикации приводов и открытия дверей. Наклей из пластика полочки на корпус снизу щитка и прилепи 6мм диодную ленту на них, а на сам дисплей аракальную полоску (с краю по периметру) чтоб выступала за пределы (ну чтоб козырёк получился) будет направлять свет на торец прозрачной подложки

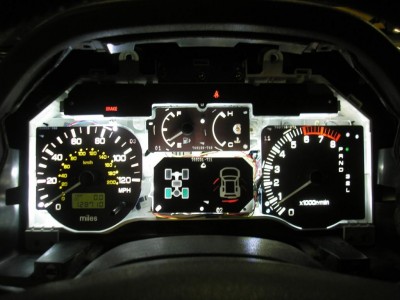

Щиток готовый но не собранный.JPG

И получится вот так

Hitex, согласен с дополнением.
Конечно, будет лучше.
Но, мне уже настолько лень сейчас все опять разбирать, что даже не знаю, когда руки дойдут
до щитка.
А за совет спасибо!

[M.V.I.]

Честно говоря идея хотя и не новая,работа проделана,а это уже заслуживает уважения.

Но:

При полностью убранной резистором подсветке, все равно свет белый, но не яркий.

Я например при долгой езде ночью,даже родную скручиваю и дисплей БК выключаю,глазам так легче.

[polic]

Честно говоря идея хотя и не новая,работа проделана,а это уже заслуживает уважения.

Но:

При полностью убранной резистором подсветке, все равно свет белый, но не яркий.

Я например при долгой езде ночью,даже родную скручиваю и дисплей БК выключаю,глазам так легче.

А у нас еще ночи не темные. В долгую полярную ночь занавешивать буду шторкой.
Или отдам машину жене, а сам буду ездить на ее. Только что купил ей Тойоту Айго, вот теперь даже и не знаю, может поменяться машинами?
