Чертеж штатного крепления для MMCS (розыск)

[swao]

Уважаемые одноклубники,

хочу установить себе MMCS от максималки (Ultimate), но не могу найти ни парт-намбера на штатный крепеж, ни его изображение для самостоятельного изготовления. Удалось найти и купить лишь левый (8750A187) и правый (8750A188) промежуточные крепежные кронштейны, соответственно, нужен либо чертеж оригинального крепежа, либо его парт-намбер, либо где и кто может такой продать и/или изготовить... Возможно кто-то в МСК готов мне временно предоставить доступ к своему крепежу (по договоренности) для замеров и создания чертежа, который я готов выложить для всех желающих на форуме...
или может у кого-то есть не нужный, то готов купить, обменять и т.п.

Надеюсь на ответы и помощь в данном вопросе и заранее благодарю всех откликнувшихся

РЕШЕНИЕ:
Нашелся добрый человек -- уважаемый mark1225 ( http://pajero4x4.ru/bbs/phpBB2/memberli ... le&u=47292 ) сделал фото штатного крепления и выложил в этом сообщении ( http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 5#p1839590 ), более того, выполнил обмеры необходимого элемента крепления и выложил его эскизный чертеж в этом сообщении ( http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 0#p1843065 ). Огромное ему спасибо. Теперь можно изготавливать.

[dr.motor]

обратитесь на разбор
там есть все

[swao]

обратитесь на разбор
там есть все

Уважаемый dr.motor,
я всевозможные разборки в МСК обзванивал, но ни у кого не нашел пока, или можно через Вас приобрести и т.п.? какие условия, цена и т.п.?

[dr.motor]

http://cat.next-auto.pro/mitsubishi/#bW ... FnZTcwPT0x

[swao]

http://cat.next-auto.pro/mitsubishi/#bW ... FnZTcwPT0x

Уважаемый dr.motor,
я ничего не понял из приведенной Вами ссылки (там торпеда старого Паджеро Спорта и что Вы этим хотели сказать?) и также не ответили на мой предыдущий вопрос: "можно через Вас приобрести и т.п.? какие условия, цена и т.п.?"

[SNOOPER]

А что есь промежуточные? У меня такое с завода стояло, только эти кронштейны и всё. Там сами торпеды отличаются.

[dr.motor]

http://www.exist.ru/price.aspx?pid=1E70 ... Mitsubishi
видимо то что вам нужно
http://www.japancats.ru/MITSUBISHI/sche ... &office=ru

[SNOOPER]

http://www.exist.ru/price.aspx?pid=1E70 ... Mitsubishi
видимо то что вам нужно
http://www.japancats.ru/MITSUBISHI/sche ... &office=ru

Чтоб я так жил.
Зачем?

[dr.motor]

http://www.exist.ru/price.aspx?pid=1E70 ... Mitsubishi
видимо то что вам нужно
http://www.japancats.ru/MITSUBISHI/sche ... &office=ru

Чтоб я так жил.
Зачем?

чтоб было

[SNOOPER]

Да вот уж ХЗ.
По теме. У ТС есть всё для установки, что ищет не ясно

[swao]

А что есь промежуточные? У меня такое с завода стояло, только эти кронштейны и всё. Там сами торпеды отличаются.

Промежуточные кронштейны (левый и правый 8750A187/188) мне удалось найти и купить -- они крепятся четырьмя винтами М5 к оригинальному головному устройству MMCS, соответственно, по одному с каждой стороны. Далее уже этими кронштейнами должно крепиться четырьмя саморезами (два сверху и два снизу) к тому металлическому креплению, которое я и пытаюсь найти.
Торпеды совершенно одинаковые, но у максимальной комплектации добавляется разыскиваемое мною крепление для более правильного распределения центра тяжести, т.к. MMCS гораздо более тяжелее, чем штатный бортовой компьютер. Если у Вас тоже максимальная комплектация, то можно ли Вас попросить сдернуть штатный козырек 8750A079XA (нужно потянуть на себя и он отъщелкнется -- под стеклом три полипропиленовые клипсы и спереди снизу две металлические защелки) и сделать фото того, что под козырьком?
Заранее благодарю.

[swao]

http://www.exist.ru/price.aspx?pid=1E70 ... Mitsubishi
видимо то что вам нужно
http://www.japancats.ru/MITSUBISHI/sche ... &office=ru

Благодарю за ответ, но это не то, что мне нужно, а картинки пока у меня нет, чтобы можно было показать изображение...

[swao]

Да вот уж ХЗ.
По теме. У ТС есть всё для установки, что ищет не ясно

пока не все -- есть MMCS, есть два промежуточных кронштейна, есть переходная проводка, а, вот, единственной штуки пока не хватает. Причем, как мне кажется, если снять с оригинала эскизный чертежик, то из листового металла этот крепеж несложно и самому повторить, но нужен для начала оригинал для снятия размеров и точек крепления к торпеде...

[SNOOPER]

Нет никаких переходных пластин и всего прочего что Вы тут наговорили. Разные консоли, сам пластик на максималку не правильно встаёт козырёк. Фотку я сделаю проблем нет, только судя по всему без колхоза Вам не обойтись. Кронштейны которые у Вас самые что не наесть те что надо.
После Нового года фотку точно сделаю

[swao]

Нет никаких переходных пластин и всего прочего что Вы тут наговорили. Разные консоли, сам пластик на максималку не правильно встаёт козырёк. Фотку я сделаю проблем нет, только судя по всему без колхоза Вам не обойтись. Кронштейны которые у Вас самые что не наесть те что надо.
После Нового года фотку точно сделаю

Еще раз заранее благодарю за помощь (буду ждать с нетерпением) и поздравляю с Наступающим Новым годом Вас и всех одноклубников

[SNOOPER]

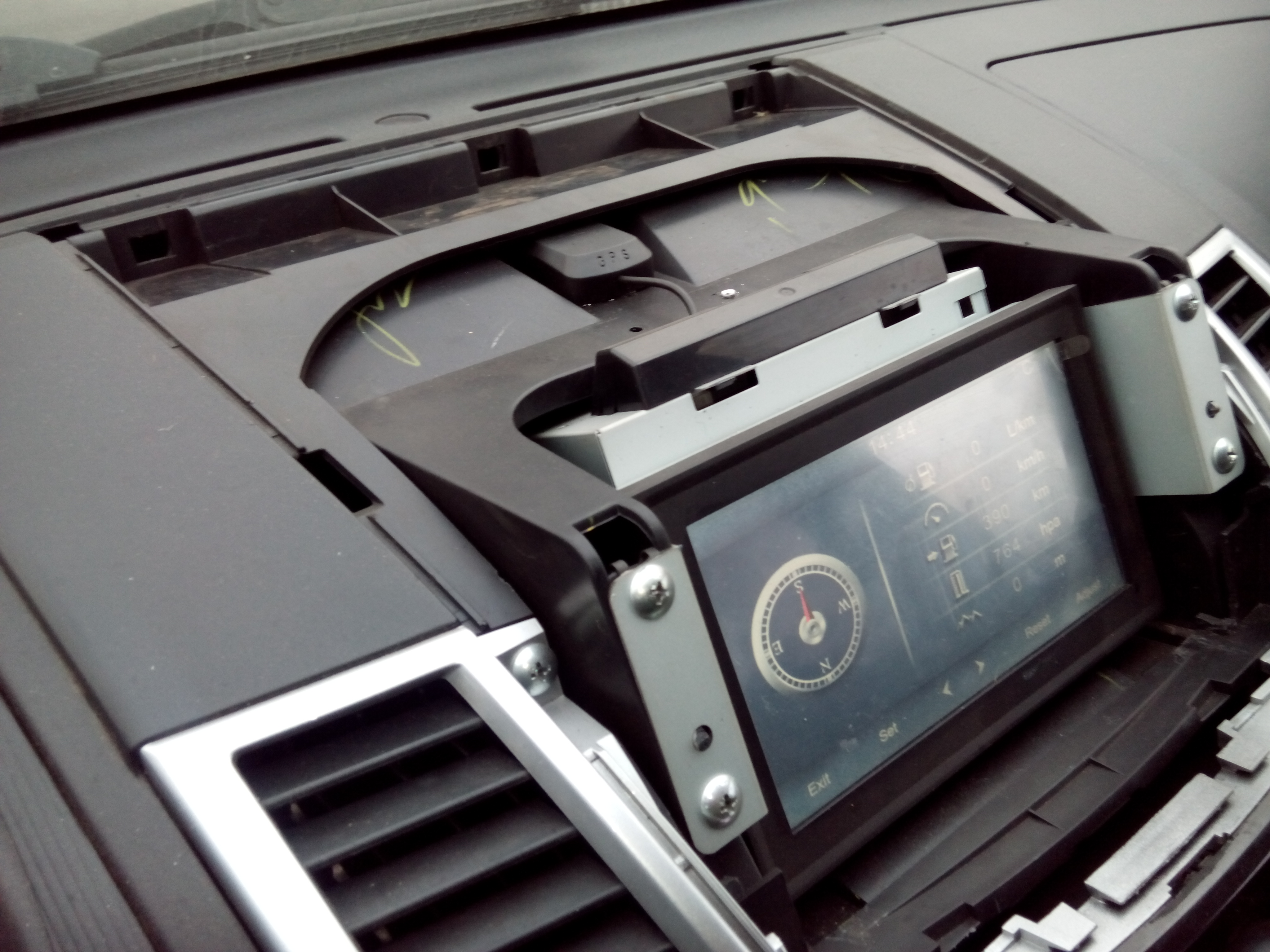

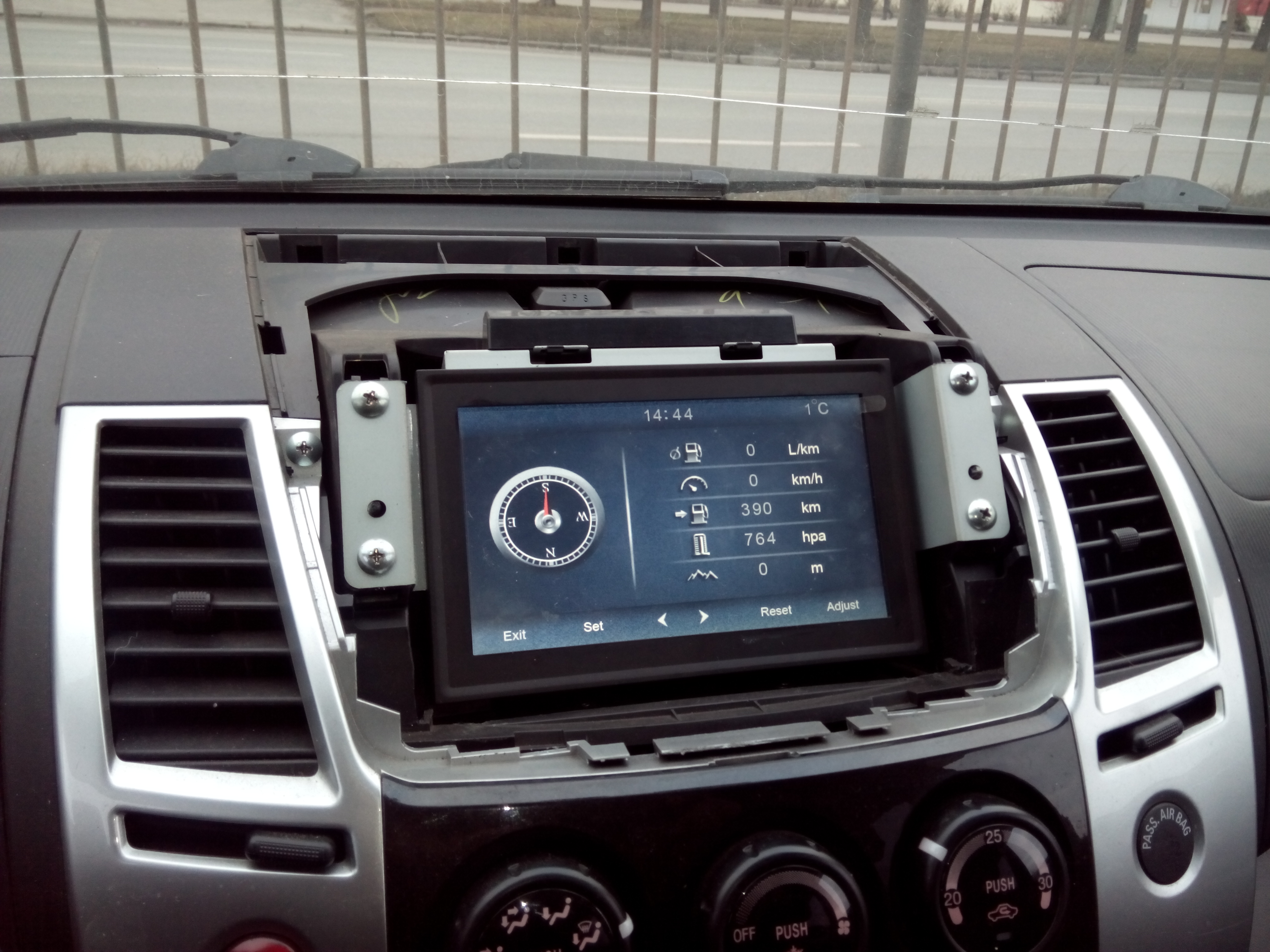

Ну вот фотки.
Вместо штатной навигации установлен редповер.
Просто там скорее всего Вы штатные кронштейны не так как надо позиционируете. Сам натыкался на это пока пробовал менять.

[swao]

Ну вот фотки.
Вместо штатной навигации установлен редповер.
Просто там скорее всего Вы штатные кронштейны не так как надо позиционируете. Сам натыкался на это пока пробовал менять.

Благодарю за выложенные фото, но я искал не этот крепеж (таких фото очень много в соседней теме по замене штатной магнитолы). Вероятно, я не очень понятно объяснил. Я хочу вместо штатного бортового компьютера установить штатную мультимедийную систему от Мицубиси максимальной комплектации, поэтому и нужны изображения крепежа именно родной Mitsubishi Multi Comunication System (MMCS) R-03, а она крепится несколько иначе

[swao]

Вместо штатной навигации установлен редповер.

прошу прощения -- перечитал внимательно. У Вас максималка, но Вы демонтировали штатную MMCS и поставили RedPower. А можно ли у Вас купить родной крепеж от MMCS, если он Вам не нужен? или хотя бы взять временно (на Ваших условиях) для измерений для изготовления копии?

[SNOOPER]

Да они у Вас есть. Больше никаких креплений нет, нет и всё.
Я же говорю что там сами эти крепления можно неправильно поставить очень легко, что у Вас и происходит.
Посмотрите внимательней.

[swao]

Я же говорю что там сами эти крепления можно неправильно поставить очень легко, что у Вас и происходит.
Посмотрите внимательней.

вполне могу допустить, что я делаю что-то не так, поэтому для правильности и прошу фото крепления MMCS со снятым козырьком...
Уважаемые одноклубники, владельцы максимальных комплектаций, у кого еще стоит штатная навигация, прошу вашей помощи -- поделитесь, пожалуйста, фото или дайте вживую посмотреть (на ваших условиях)
