Упала стрелка температуры

[Притворщик]

Упала стрелка температуры, вот такая у меня проблема.

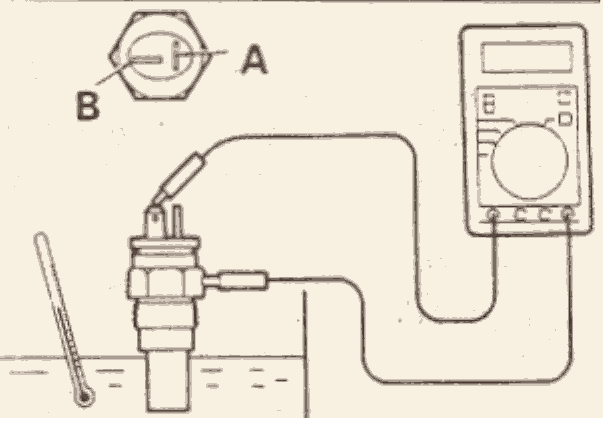

двух контактный датчик температуры живой, проверял сопротивления при нагревании согласно мануалу контакт А , панель снял , нашел на плате тахометра трещину -пропаял.
короче вопрос в следующем - как прозвонить целостность проводки от датчика до панели?.
Как я понимаю (а я хреново понимаю) это белый провод с красной полосой датчика (контакт А) и какой-то на фишке приборной панели? какой фишке? каким цветом провод?
по схемам не могу разобраться тем более англицких слабоват

(П2 длинный правый руль)

[ми-авто]

Не стрелку в щитке приборов сигнал идёт с 1-контактного датчика!!!!
Тот что у Вас на картинке идёт на ЭБУ двигателя.
Цвет провода жёлто-синий.

[Притворщик]

может я и не догоняю чего, но букварь говорит следующее- Датчик температуры охлаждающей жидкости 2 контакта , контакт А и В .вывод А- предназначен для указателя температуры, вывод В- предназначен для мозгов ЭБУ
Вообще у меня 3 датчика- два одно контактных и один двух контактный.
одно контактные -один датчик выключателя охлаждающей жидкости(Выключателя кондиционера) второй-АКПП
вот как-то так

[ми-авто]

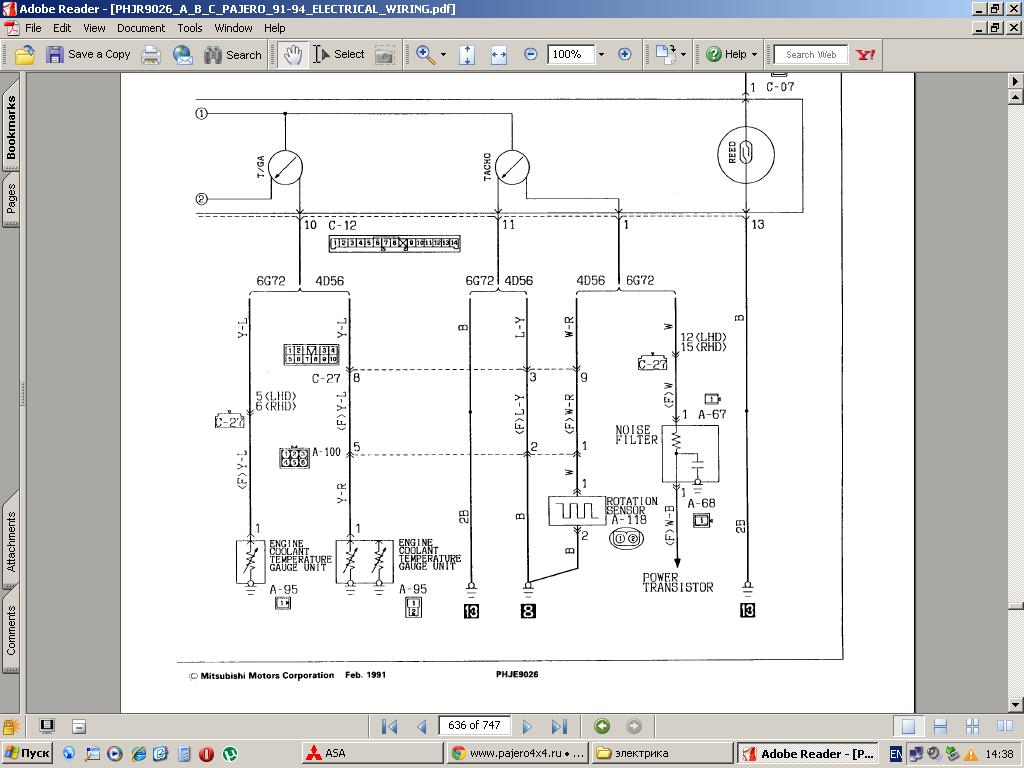

А вот так.

[ми-авто]

Извиняюсь что ввёл в заблуждение.
Не заметил что речь идёт о дизеле.

[Притворщик]

А теперь если можно поправьте это значит -от датчика желто-красный провод, а в фишке (к панели) подходит желто синий, и в разъеме он №10 и при прозвонке они должны показывать короткое?

[ми-авто]

Так точно.

[Притворщик]

Все так как по схеме почти заработало стрелка при включении зажигания стала подыматься к нулю.
лишний раз убедился что "пути тока неисповедимы"
причем здесь трещина в плате тахометра?не знаю вроде разные цепи .
грел машину полчаса стрелка дальше не подымается, коротнул провод датчика сразу зашкалило,
походу надо за датчиком в магазин бежать (до этого нагревал его феном и сопротивления на нем менялось, когда спалил непойму)

[rom5151]

Всем привет. принимайте в свои ряды. Стал обладателем Паджеро 2001г\в. дв-6G74. Сразу прошу совета. у меня проблема такова- стрелка температурного датчика на щитке до ключа лежит гдето внизу а как ключ в замке поверну \ не завожу \ она чуть чуть поднимется и все. подскажите где искать причину. двигатель завожу но стрелка выше не поднимается. заменил оба температурных датчика-эффект тот же. что делать не знаю. кто может , подскажите. заранее благодарен. попробовал с одноконтактного датчика фишку коротнуть на массу \должна стрелка зашкалить\ но ни какого эффекта не было. в чем дело , не пойму.

[Притворщик]

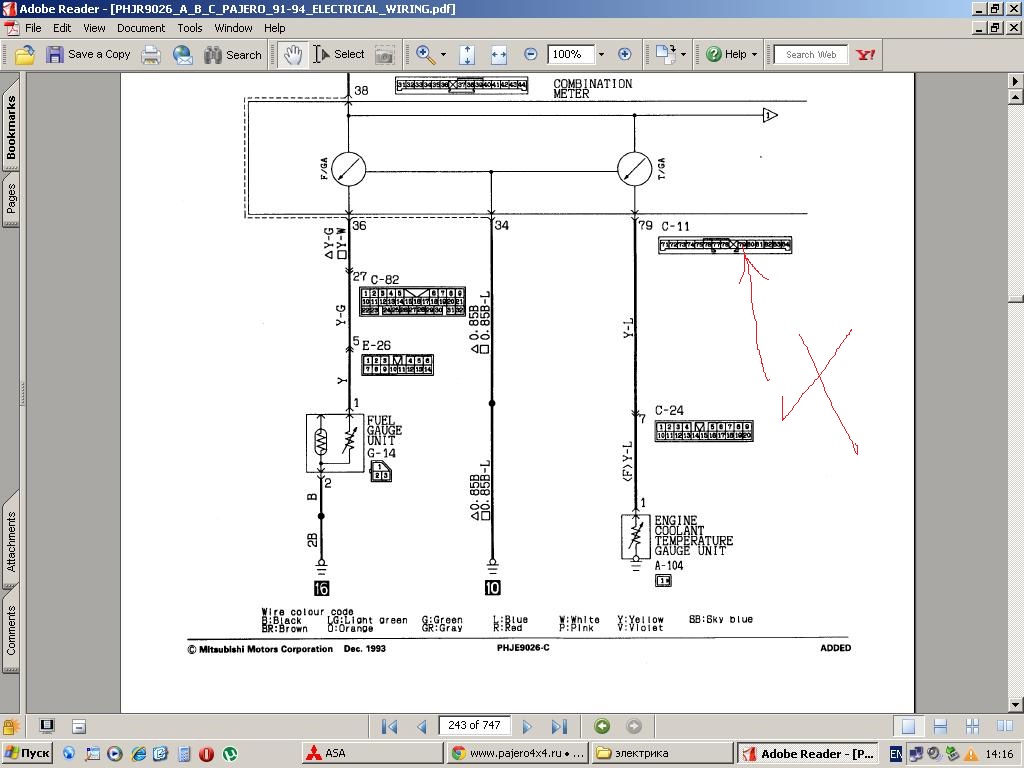

Походу тоже самое , попробуй проводку проверить на обрыв , первая схема вроде твоя, (один проводок) -фишка в панели в правом нижнем углу . контакт 79 по счету вроде 6 с низу .
и еще лазил по сетям интернета пишут что иногда дорожки выгорают, проверь на обрыв.
я у себя вообще в плате тахометра под лупой трещину нашел хотя тахометр работал .

[rom5151]

привет. сегодня снял щиток приборов.к фишке датчика зацепил один конец провода а второй к прозвонке . нашел выход к щитку . на средней фишке, 4 снизу-соединяю, контакт есть.посмотрел по дорожкам на щитке- дорожка идет в процессор. показатель температуры и показатель бензобака сидят \походу\ в паре. со стороны платы есть 8 паек 2-4-2. если только их попробовать пропаять

[Притворщик]

привет. сегодня снял щиток приборов.к фишке датчика зацепил один конец провода а второй к прозвонке . нашел выход к щитку . на средней фишке, 4 снизу-соединяю, контакт есть.посмотрел по дорожкам на щитке- дорожка идет в процессор. показатель температуры и показатель бензобака сидят \походу\ в паре. со стороны платы есть 8 паек 2-4-2. если только их попробовать пропаять

у тебя по схеме тоже желто синий провод , прозванивать на обрыв нужно его.
Пропаивают только плату тахометра , эт нужно разбирать саму приборку, сложного там ничего нет. Увидеть трещину зачастую можно только под увеличительным стеклом.

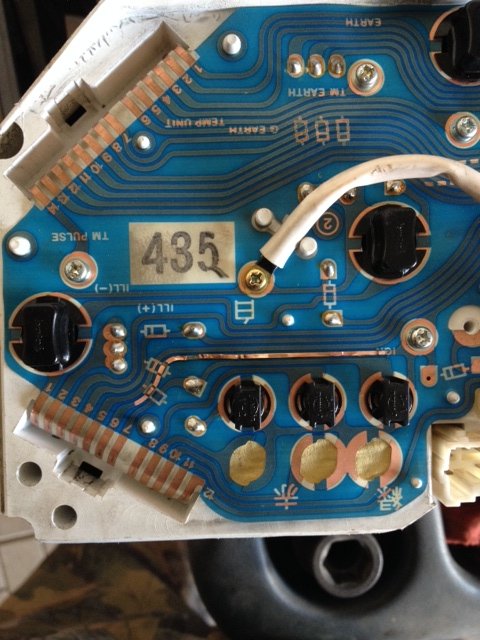

с наружи ты можешь увидеть только выгоревшую дорожку если она есть и поставить перемычку из провода , как на верхней фотке (и это не та плата которую пропаивают )
И еще какая связь платы тахометра и датчика температуры я не знаю , но мне помогло
ПС обязательно протяни все винты на плате . там масса к датчикам

[rom5151]

Пропаивают только плату тахометра ,
чтобы добраться до платы тахометра надо тахометр вынимать?

[Притворщик]

ДА отвинчиваешь стекло и с обратной стороны винтики и усе

[rom5151]

Всем привет. снял панель приборов , отдал электрику. он пропаял ВСЕ. нО СТРЕЛКА как не хотела показывать температуру так и не хочет. Жду советов. Или весь щиток менять ?

[Притворщик]

еще раз проверь провод от датчика до панели. я конечно не силен в электрике но думаю это вот этот контакт №6.

[rom5151]

ОТ ДАТЧИКА ДО ПОНЕЛИ ВСЕ НОРМАЛЬНО. НА ФОТО НЕ ТАКАЯ КАК У МЕНЯ ПАНЕЛЬ. У МЕНЯ ГНЕЗДА ПОД ФИШКИ ИДУТ В РЯД ПО ВЕРХУ. В СРЕДНЕМ ГНЕЗДЕ НАХОДИТСЯ КОНТАКТ ОТ ДАТЧИКА. КАК ПРОВЕРИТЬ САМ ПРИБОР ТЕМПЕРАТУРНЫЙ\УКАЗАТЕЛЬ Т.О.Ж. \

[Притворщик]

да хрен его знает , надо ждать совет электрических ботаников
ну если серьезно у меня если контакт (болтик) закоротить на массу стрелку сразу зашкаливает,
как я понял , по крайней мере на моей панели , никаких проводов к прибору не идет . все управляется через болты , они и крепят и контакт дают. я красненьким пометил

[rom5151]

ДА ВОТ ТОЛЬКО ЧТО ТО СОВЕТОВ МАЛОВАТО, БУДУ ЖДАТЬ.

[Притворщик]

ДА ВОТ ТОЛЬКО ЧТО ТО СОВЕТОВ МАЛОВАТО, БУДУ ЖДАТЬ.

ну как , удалось решить проблему?
