Ремонт подсветки кнопки подогрева сидений NMPS - 8610A076

[ossupp]

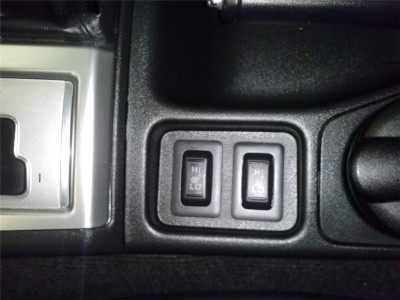

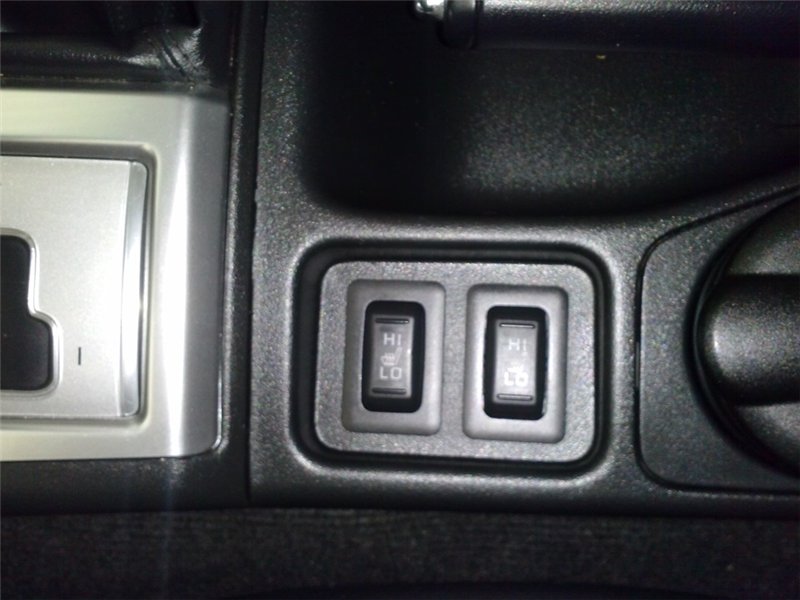

Столкнувшись с неработающей подсветкой правой кнопки подогрева пассажирского сидения (арт. детали 8610A076) нашел всего две темы с обсуждением:
1. на нашем форуме - кнопка и подсветка другой конструкции.
2. на дружественном пикапклубе - кнопка наша, но мало фото, да и конкретной реализации не увидел.

Решено было заменить перегоревшую лампу на светодиод. Лампа действительно обычная накаливания, прозрачная с красным «напальчником». Артикул не подскажу – лампа погибла при демонтаже, да и не нужна она с таким ресурсом.

Чтобы вытащить кнопку:
1. Необходимо подцепить ее снизу, освободив две нижних защелки, затем просто вытащить из гнезда.
2. Отсоединить белую колодку разъема, надавив на зажим справа.
3. Разобрать кнопку, состоящую из четырех секций – достаточно снять только нижнюю часть. Она держится на 4 защелках, первый раз очень неохотно вытаскивается.

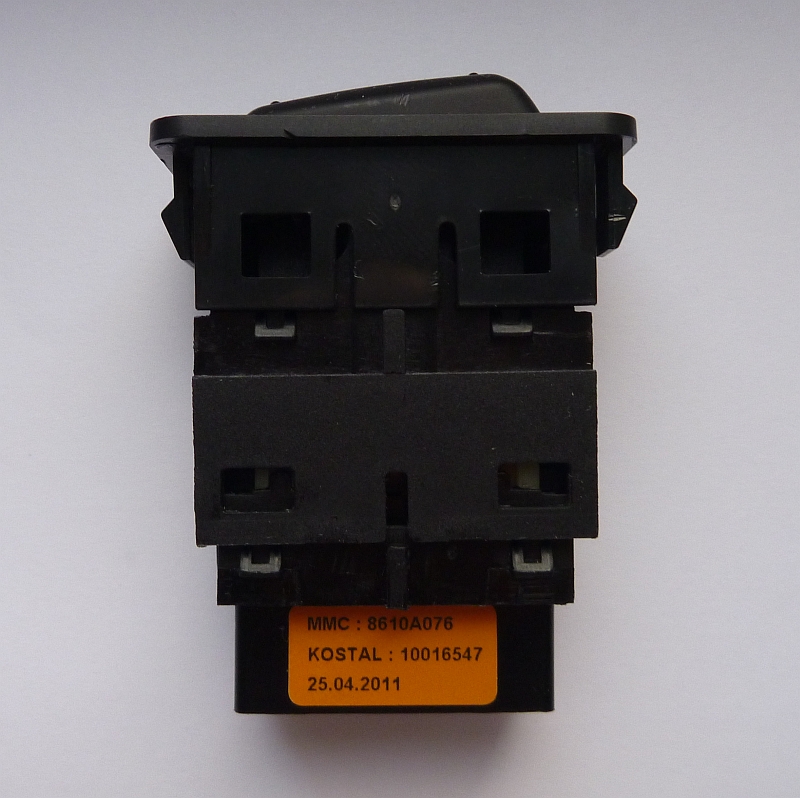

Mitsubishi 8610A076 / Kostal 10016547

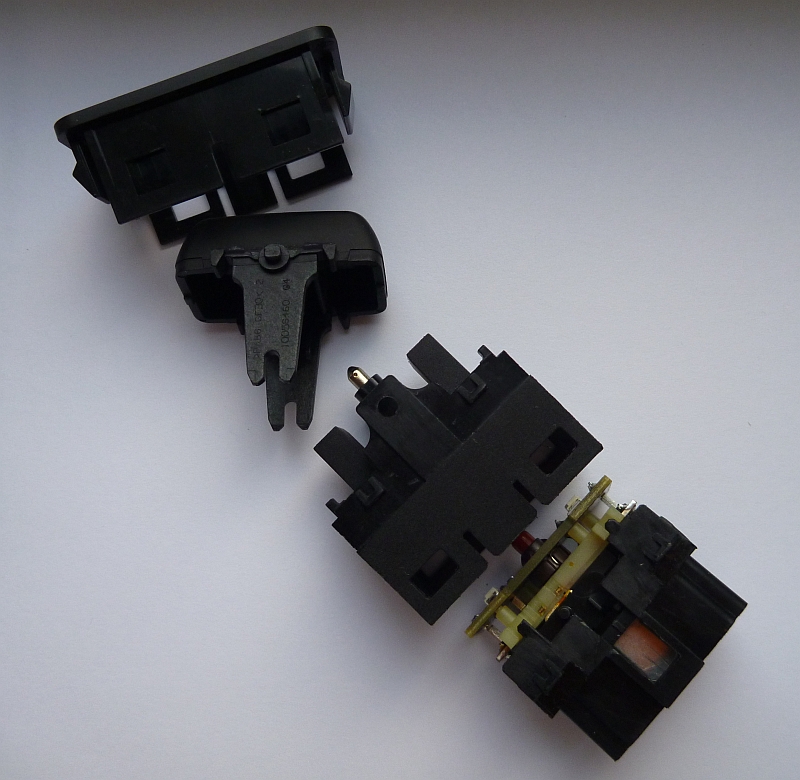

Кпопка в разобранном виде

4. Вытащить лампочку из патрона-держателя, размотав пинцетом или иголкой ножки-усики, которые намотаны на патрон под платой.

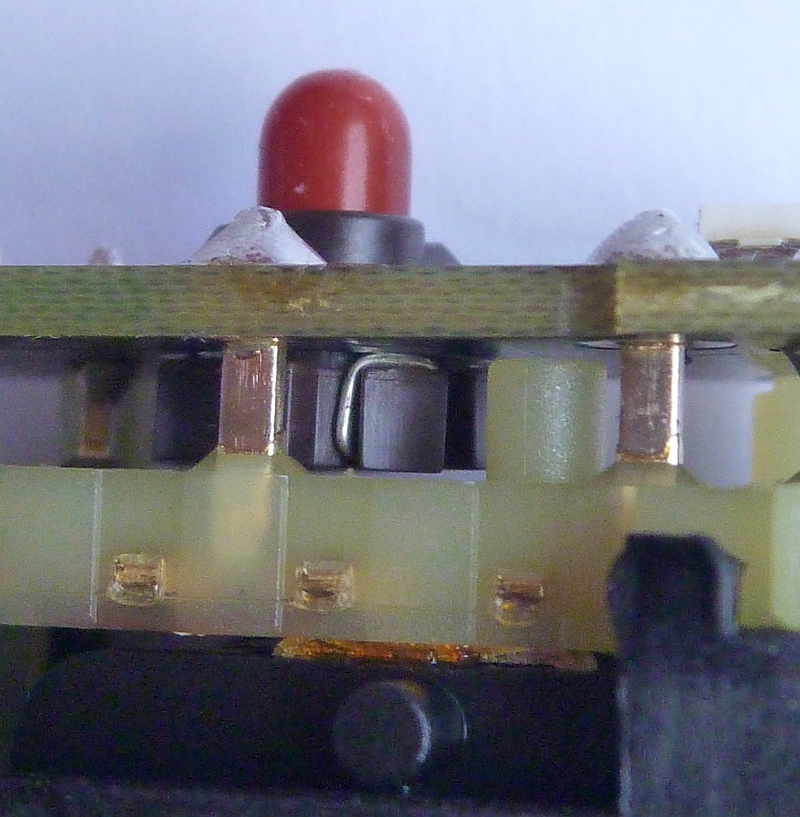

Цоколь лампы под платой

Контакты лампы в цоколе

5. Снять с лампы красный резиновый «напальчник» - может пригодиться, если нет красного светодиода на замену. Налезает как на 3-х, так и 5-ти миллиметровые диоды.

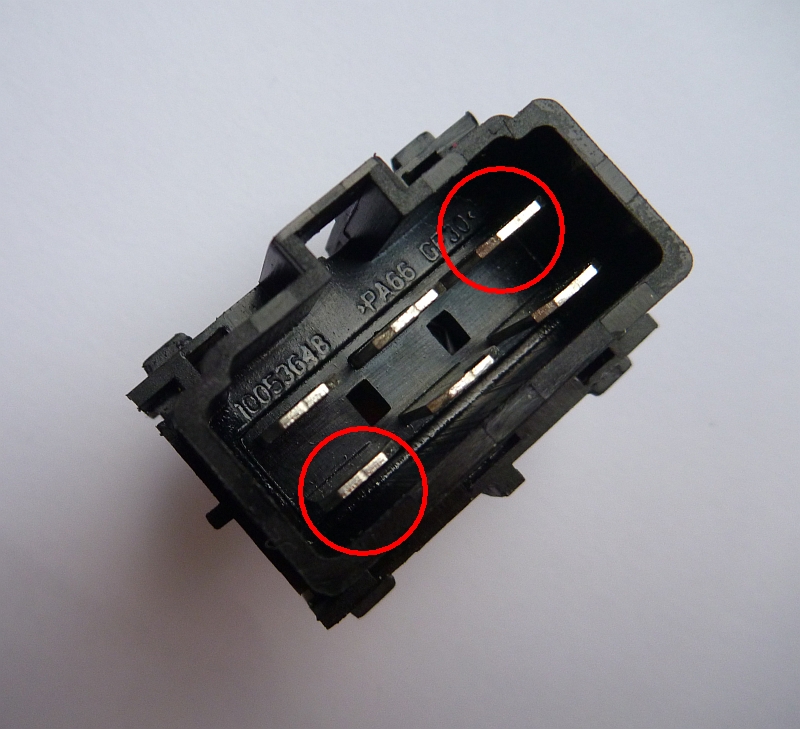

На плате сверху и колодке кнопки снизу были определены контакты питания лампы подсветки – «плюс» и «минус».

Контакты питания подсветки в колодке

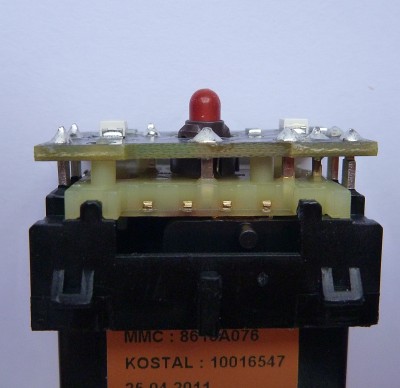

Непосредственно к ним и был припаян 12 V красный светодиод.

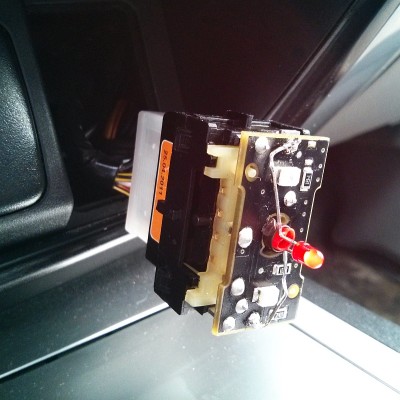

Первый пробный вариант

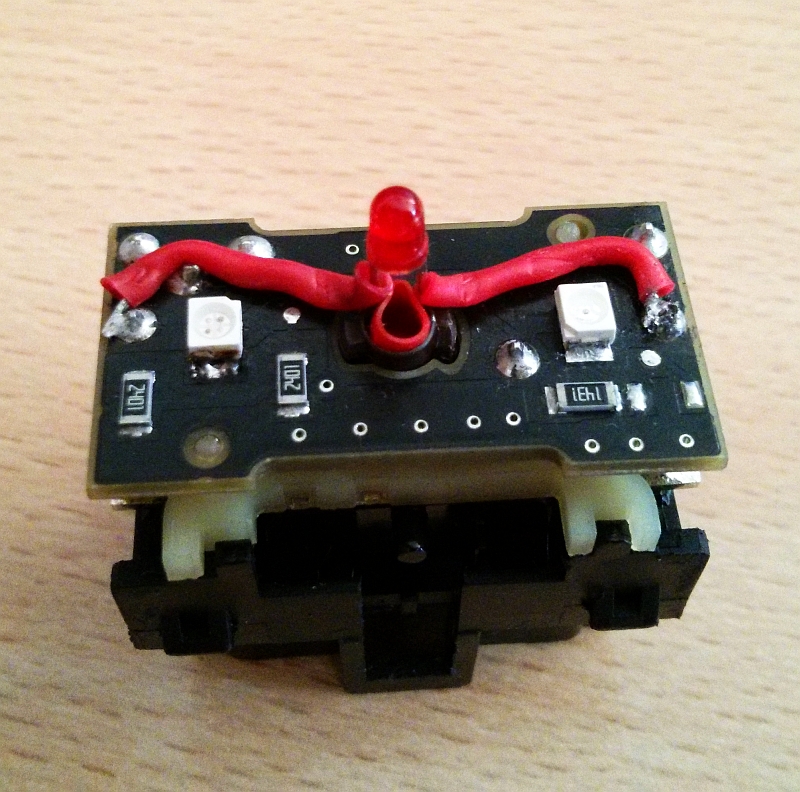

Первый вариант с неизолированными ножками диода при проверке в машине заработал, но при собранной кнопке ножки красного светодиода закоротили SMD диод подсветки режима min подогрева (зеленый SMD снизу).

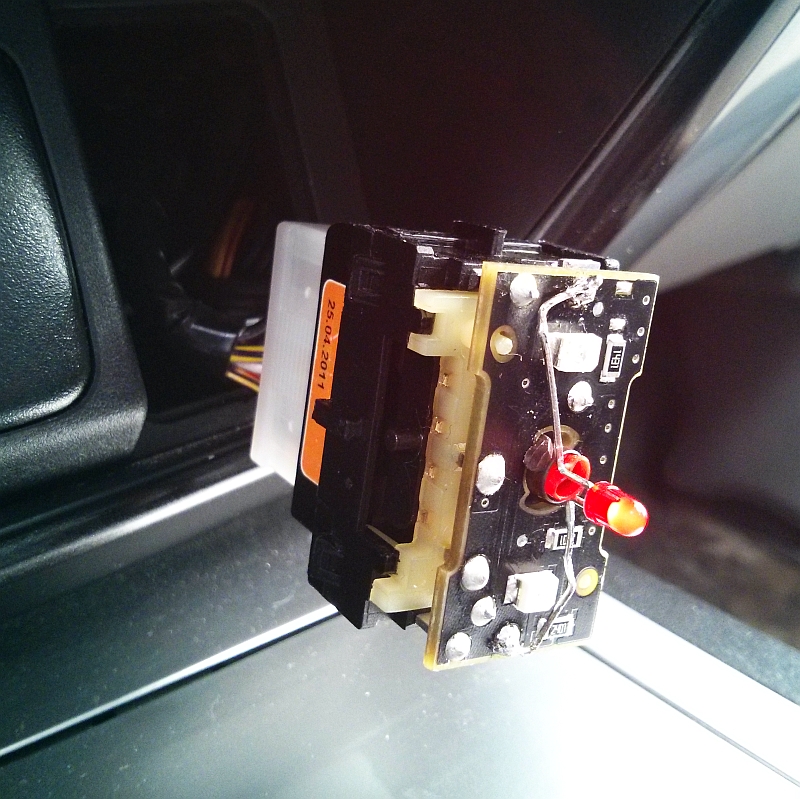

Первый вариант до сборки кнопки (пока работает)

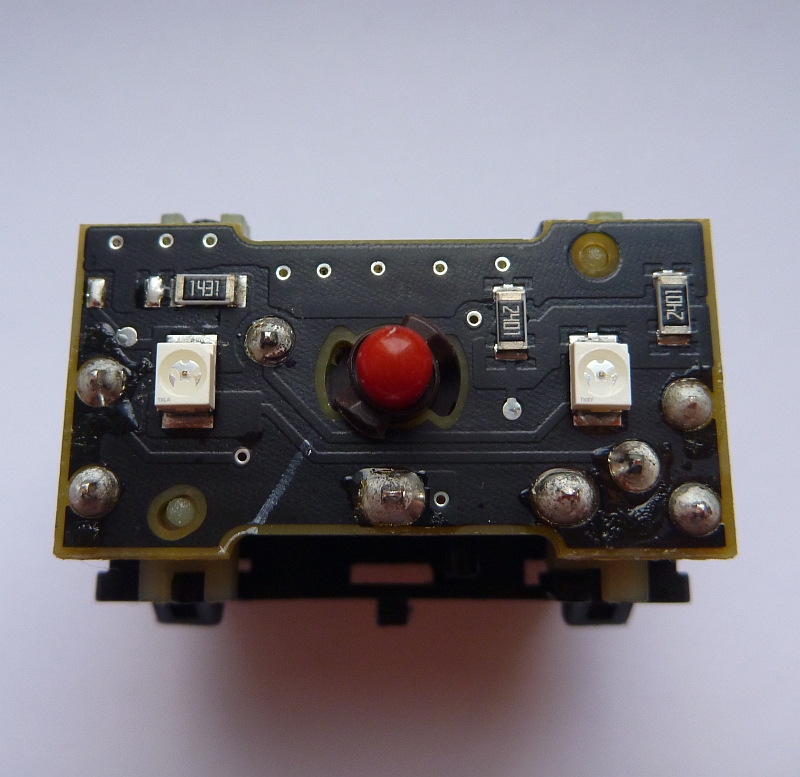

Так как внутри собранной конструкции все три светодиода находятся в своих колодцах, чтобы не засвечивать другие области – места вверх над платой действительно не много. Пришлось все заново разбирать, менять SMD светодиод на аналогичный зеленый, изолировать ножки красного светодиода термоусадкой и аккуратно прокладывать их на плате.

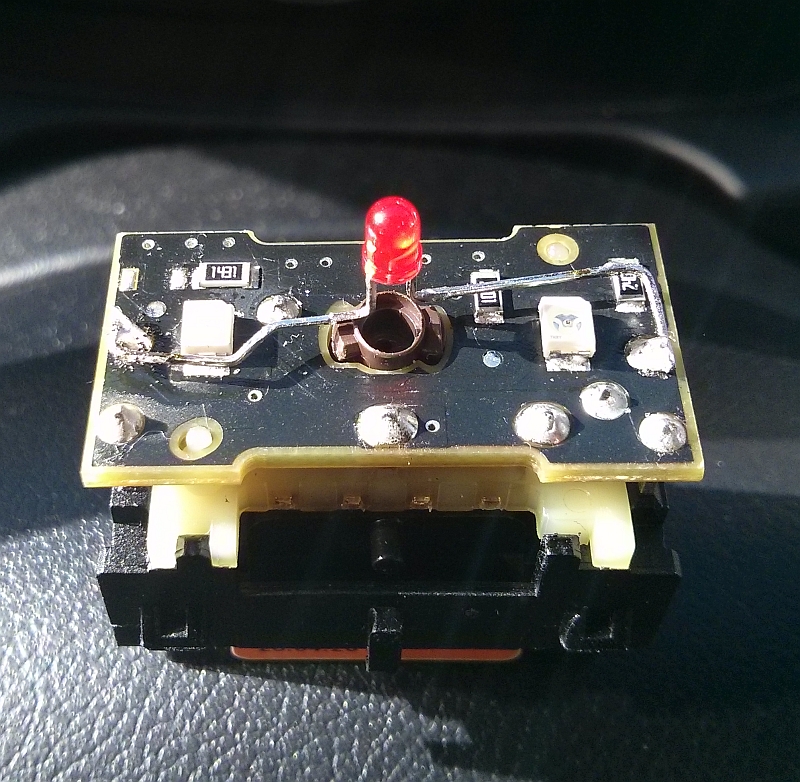

Конечный результат

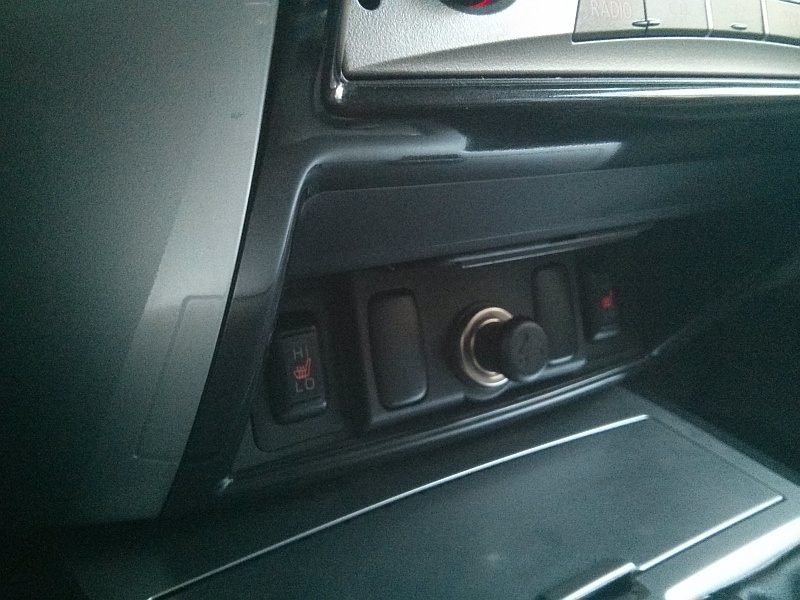

Кнопка собрана, работает корректно, яркость светодиодов подобрана удачно – немного пришлось подрегулировать общую яркость приборной панели (регулятором под спидометром), чтобы родная левая кнопка с лампочкой светилась с той же силой.
Жду когда перегорит лампочка на второй кнопке.

[LightWriter]

Отлично! Кстати, такие лампочки с гондончиками разных расцветок есть в Кунцево, например. В Южном порту тоже есть. Это если кто не хочет диоды ставить и заниматься пайкой.

[Aids42]

так то конечно оно так, тока их все равно не видно эти ламочки жена всегда забывает выключать когда в выходны ездит со мной, а я потом долго думаю чо у меня бумаги лежащие на пассажирском сиденье какието теплые

[ossupp]

С расположением согласен - не видно их.
Но на мой взгляд, если оно есть - должно работать.

[avstr]

у меня тоже правый не горит,хотя включаем их редко. Это совпадение?

[Aleksus089]

Сделал себе также как "игорек693"
В разы удобнее, и тоже одна не горит. все лень перепаять на диоды.

[maksg21]

Сделал себе также как "игорек693"

У меня в аккурат там пульт от ворот лежит.

[Ivanov_Anton]

А зачем паять.....прям такая же штуковина в мазде 3 в этих же кнопках подогрева.
Взял размотал ноги лампы и на эту же штуку замотал ноги светодиода.....единственное их пришлось надфилем обработать так как они толще.

[Aids42]

Сделал себе также как "игорек693"

У меня в аккурат там пульт от ворот лежит.

а у мну телефон, всем не угодишь

[ossupp]

Жду когда перегорит лампочка на второй кнопке.

Дождался. По той же схеме заменил перегоревшую лампочку на светодиод. Цена вопроса 30 рублей.
