Столкнувшись с неработающей подсветкой правой кнопки подогрева пассажирского сидения (арт. детали 8610A076) нашел всего две темы с обсуждением:
1. на нашем форуме - кнопка и подсветка другой конструкции.
2. на дружественном пикапклубе - кнопка наша, но мало фото, да и конкретной реализации не увидел.

Решено было заменить перегоревшую лампу на светодиод. Лампа действительно обычная накаливания, прозрачная с красным «напальчником». Артикул не подскажу – лампа погибла при демонтаже, да и не нужна она с таким ресурсом.

Чтобы вытащить кнопку:
1. Необходимо подцепить ее снизу, освободив две нижних защелки, затем просто вытащить из гнезда.
2. Отсоединить белую колодку разъема, надавив на зажим справа.
3. Разобрать кнопку, состоящую из четырех секций – достаточно снять только нижнюю часть. Она держится на 4 защелках, первый раз очень неохотно вытаскивается. 4. Вытащить лампочку из патрона-держателя, размотав пинцетом или иголкой ножки-усики, которые намотаны на патрон под платой. 5. Снять с лампы красный резиновый «напальчник» - может пригодиться, если нет красного светодиода на замену. Налезает как на 3-х, так и 5-ти миллиметровые диоды.

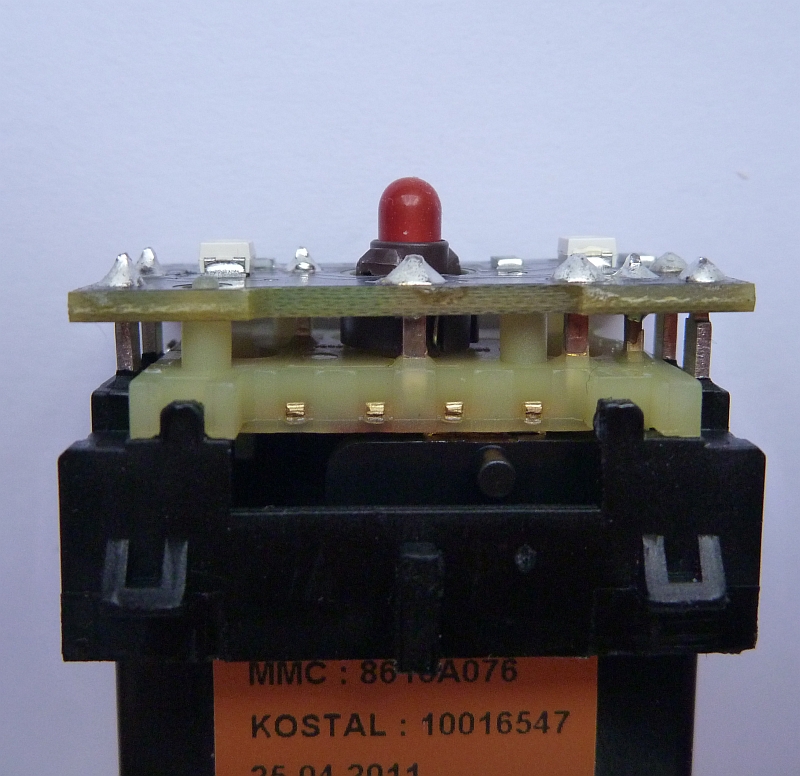

На плате сверху и колодке кнопки снизу были определены контакты питания лампы подсветки – «плюс» и «минус». Непосредственно к ним и был припаян 12 V красный светодиод. Первый вариант с неизолированными ножками диода при проверке в машине заработал, но при собранной кнопке ножки красного светодиода закоротили SMD диод подсветки режима min подогрева (зеленый SMD снизу). Так как внутри собранной конструкции все три светодиода находятся в своих колодцах, чтобы не засвечивать другие области – места вверх над платой действительно не много. Пришлось все заново разбирать, менять SMD светодиод на аналогичный зеленый, изолировать ножки красного светодиода термоусадкой и аккуратно прокладывать их на плате. Кнопка собрана, работает корректно, яркость светодиодов подобрана удачно – немного пришлось подрегулировать общую яркость приборной панели (регулятором под спидометром), чтобы родная левая кнопка с лампочкой светилась с той же силой.
Жду когда перегорит лампочка на второй кнопке.

Отлично! Кстати, такие лампочки с гондончиками разных расцветок есть в Кунцево, например. В Южном порту тоже есть. Это если кто не хочет диоды ставить и заниматься пайкой.

так то конечно оно так, тока их все равно не видно эти ламочки жена всегда забывает выключать когда в выходны ездит со мной, а я потом долго думаю чо у меня бумаги лежащие на пассажирском сиденье какието теплые

С расположением согласен - не видно их.
Но на мой взгляд, если оно есть - должно работать.

у меня тоже правый не горит,хотя включаем их редко. Это совпадение?

Сделал себе также как "игорек693"
В разы удобнее, и тоже одна не горит. все лень перепаять на диоды.

Aleksus089 писал(а):Сделал себе также как "игорек693"

У меня в аккурат там пульт от ворот лежит.

А зачем паять.....прям такая же штуковина в мазде 3 в этих же кнопках подогрева.
Взял размотал ноги лампы и на эту же штуку замотал ноги светодиода.....единственное их пришлось надфилем обработать так как они толще.

maksg21 писал(а):

Aleksus089 писал(а):Сделал себе также как "игорек693"

У меня в аккурат там пульт от ворот лежит.

а у мну телефон, всем не угодишь

ossupp писал(а):Жду когда перегорит лампочка на второй кнопке.

Дождался. По той же схеме заменил перегоревшую лампочку на светодиод. Цена вопроса 30 рублей.
