контрольные точки измерения рамы

[artem2121]

ребята подскажите кто знает есть разница в размерах контрольных точек рамы 5ти дверных п-2 рестайл -дорестайл .у меня в мануале есть размеры написано просто для 5-ти дверных с пружинной подвеской проверяю по своей раме разница большая.размеры не сходятся.

[bubl]

я когда сваривал распил рамки , по книге мерил. все сходилось.....

[artem2121]

я когда сваривал распил рамки , по книге мерил. все сходилось.....

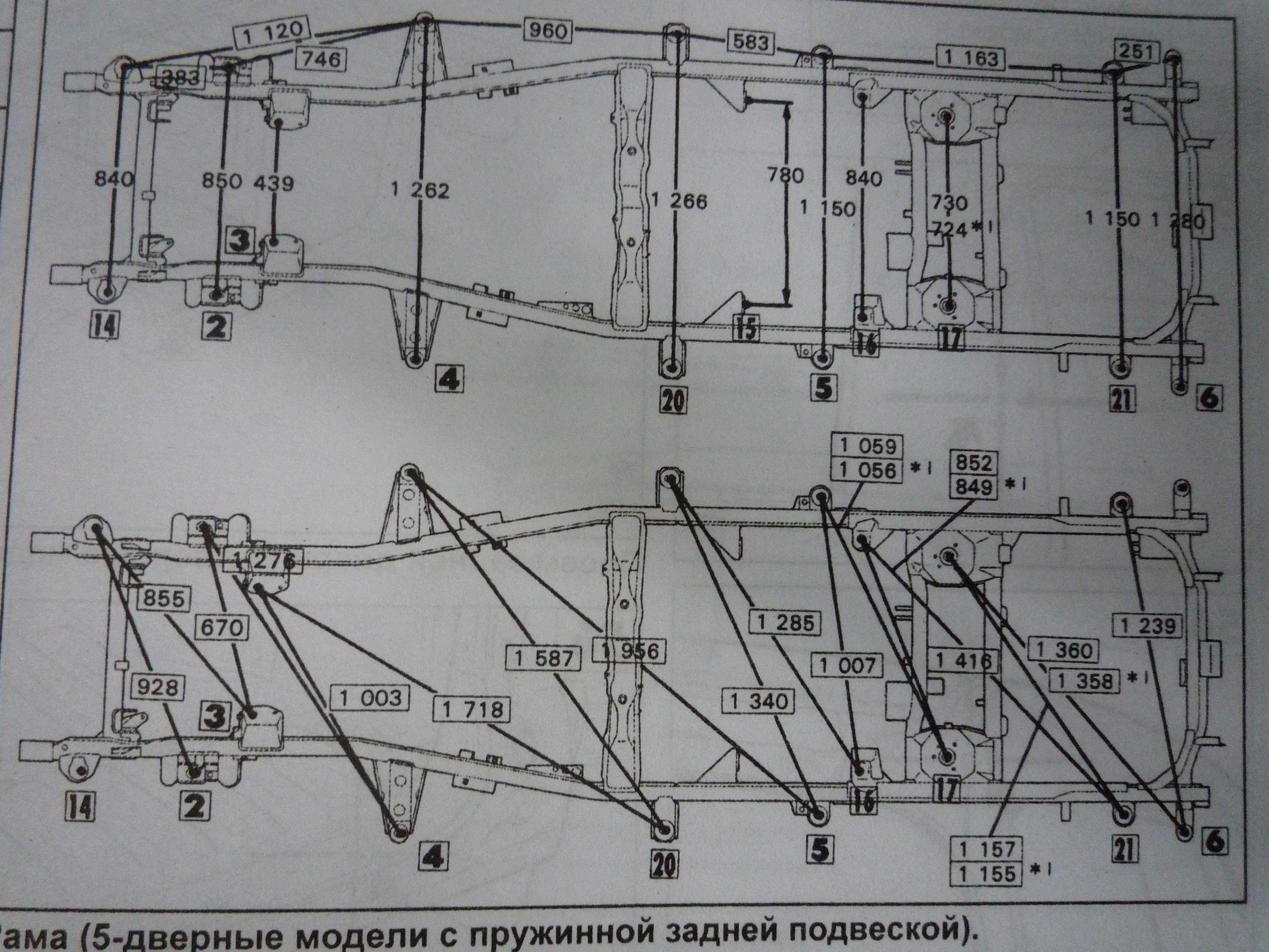

а машина рестайл или до рестайл. у меня в книге вот такие размеры.

[bubl]

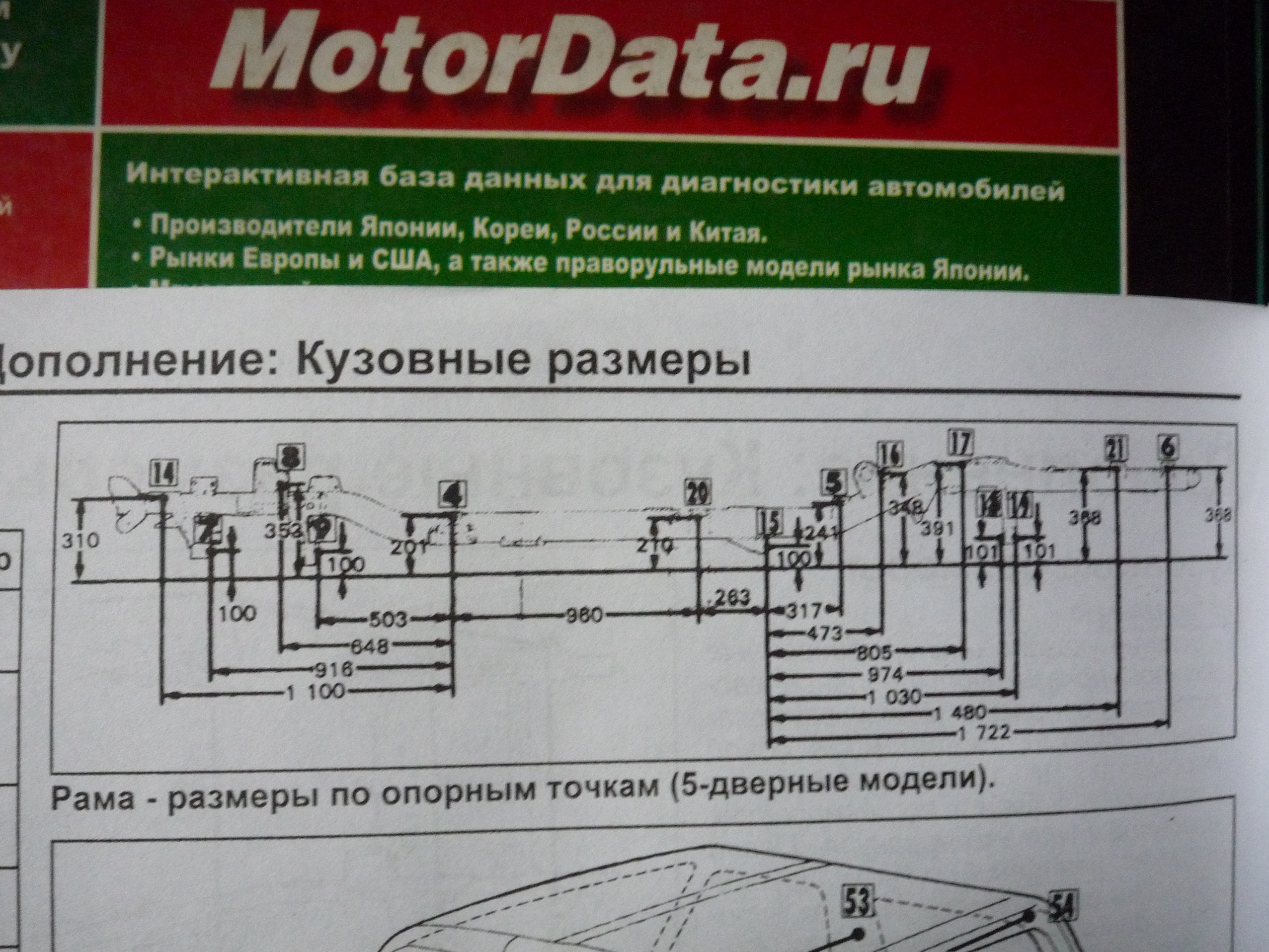

я где то в нете брал размеры , рама вид сверху и рама вид сбоку....

[artem2121]

раму вытянул все в норме все диагонали. в книги две описки с одной разобрался а с одним размером никак ребята может есть у кого этот размер или снятая рама прошу помощи померьте пожалуйста. в книге 439 мм а на деле этот размер 540-560. 439 никак не выходит.

[Suhoi]

А нахрена эти схемы? Меряешь геометрию? Неужели мало просто вымерять диагонали рамы в произвольных точках?
расстояние между падушками вапсче не имеет ни какого значения, только геометрия рамы важна. ИМХО

[artem2121]

раму я всю проверил все в норме до 1-0.5 мм .а вот с креплениями подушек двигателя по схеме не сходится . если будет неправильное растояние возможна сильная вибрация по кузову. после удара вибрация усилилась.

[Suhoi]

И на сколько подушки сместились?

[artem2121]

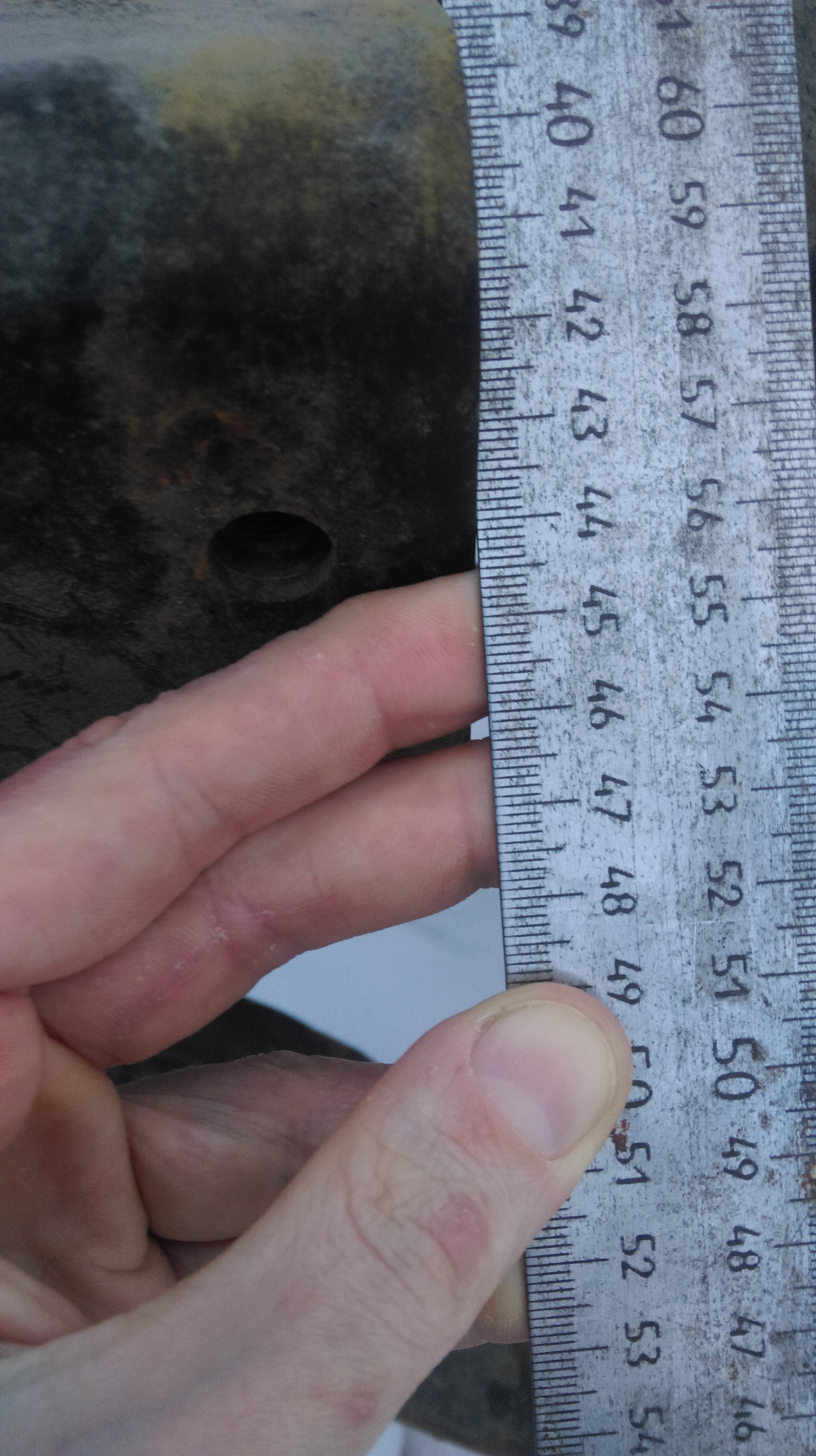

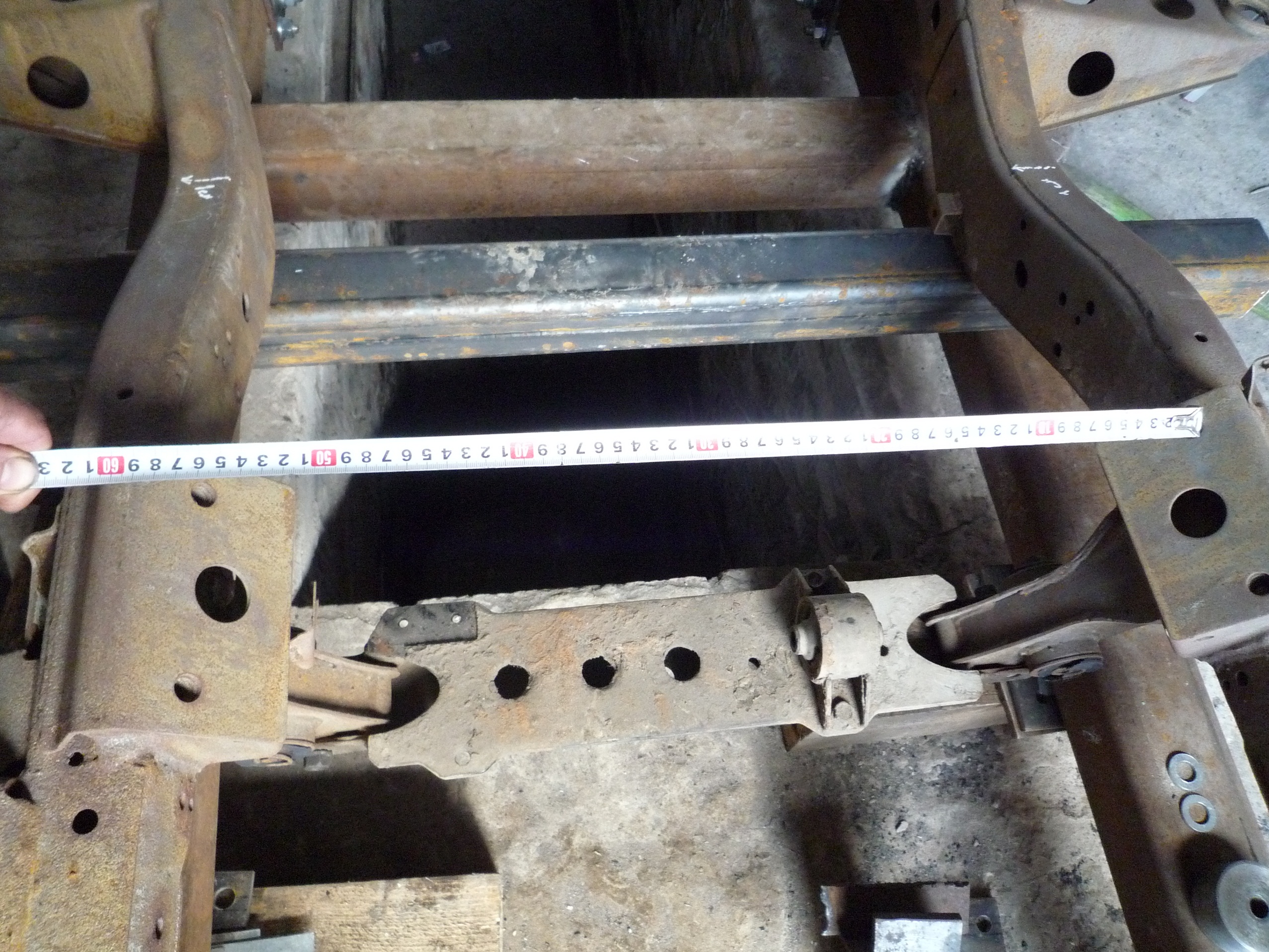

точно сказать не могу по диагоналным размерам и продольным все сходится а поперечный размер в книге 439 у меня примерно 560 вот меня это и озадачило .мужики неужели ни у кого не лежит снятая рама измерьте пожалуйста размер рулеткой как у меня на фото выше

[zeeez]

Сегодня померяю. у меня v45 рестайл. под 74 джидай, автомат, японский руль. Только двигатель интересует?

[artem2121]

да интересует только крепления подушек двигателя как на фото выше. все остальное в норме.

[zeeez]

Между центрами резьбовый отверстий у меня получилось 559 мм
Похоже тоже опечатка перепутали 3 и 5

[artem2121]

огромное спасибо теперь можно продолжать работы а то все застопорилось на этом размере.

[zeeez]

Всегда пожалуйста.

Может у кого размеры по высоте есть? т.е. от плоскости до каких-нибудь точек сзади. А то она у меня пополам распилена, надо попробовать сварить ее не саблей.

[artem2121]

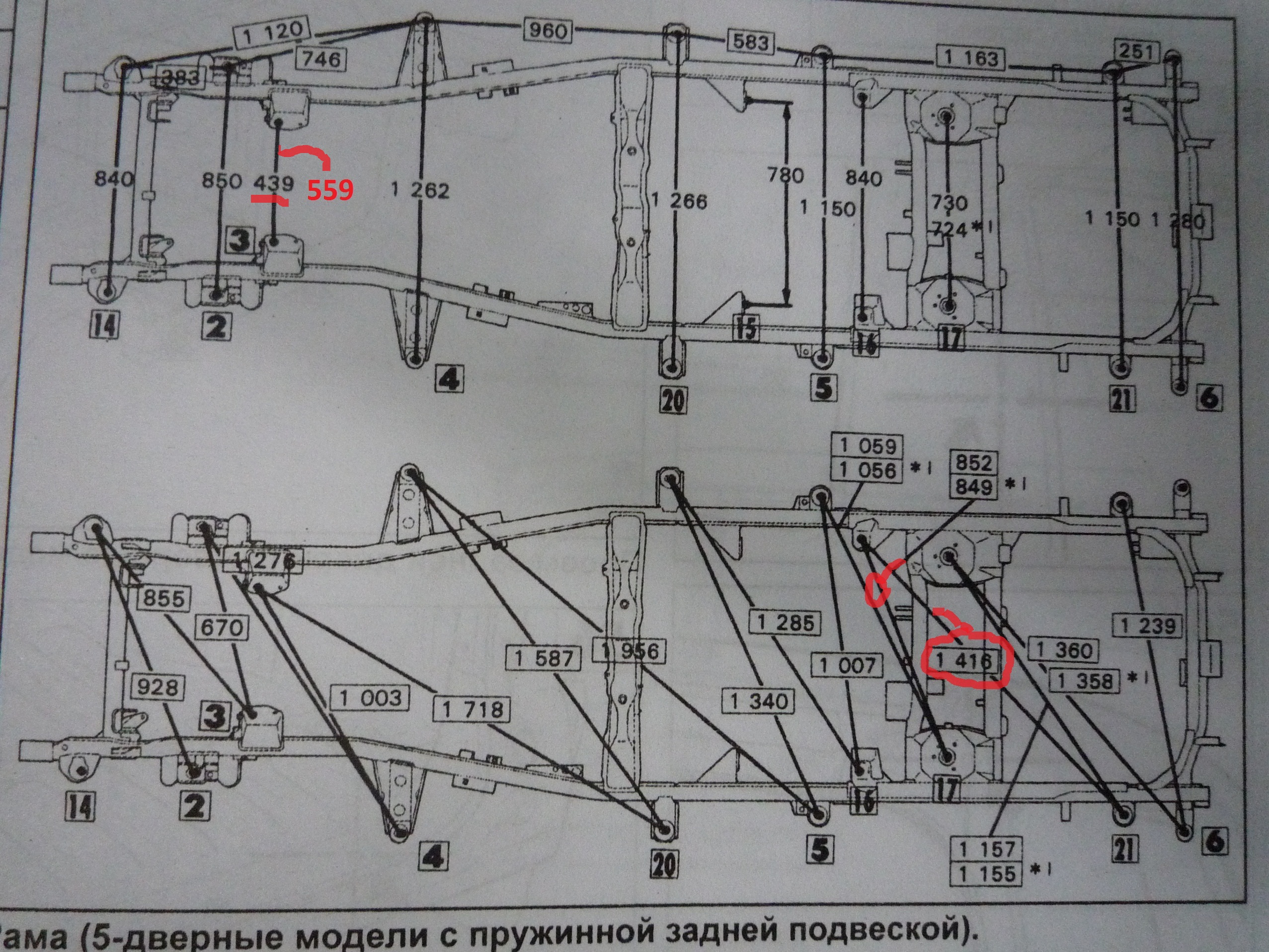

вот все размеры для 5ти дверной с пружинной подвеской( размер с звездочкой для пневмо подвески). опечатки подкоректировал.

[алексей - Маленький Мук]

вот все размеры для 5ти дверной с пружинной подвеской( размер с звездочкой для пневмо подвески). опечатки подкоректировал.

Для подушек мотора!!!! Это не опечатка в книжке!!!! эти размеры даны для моторов 2.5 и 3 л 439 Для 3.5 и 2.8 получаем 559 как у вас Мы вчерась с Темой(хоббит) скинули кузов для замены двигла с коробкой( у него стоит 56й) а мы внедряем 74й, так мотор не встал он просто не влез , потому как лапы у рам разные седня будем переваривать

[artem2121]

Алексей самое интересное что я эти размеры я взял из книги легион автодата для дизильных двигателей 4м40 как у меня и 4D56.теперь понятно к этим двигателям они ни как не относятся зачем тогда они так написали?

[алексей - Маленький Мук]

Я чесно говоря хз ПАРНИ!!!!! ОЧЕНЬ,ОЧЕНЬ СРОЧНО!!!! нужы точки промера на коротыша с 3.5, промер моторных лап, у нас засада, не можем всадить мотор, , ща будем срезать и обратного пути нет,

[алексей - Маленький Мук]

Таблица мне уже не актуальна все уже на месте, лапы на раме сколхозил по месту новое 74е сердце встало на место 56го

[artem2121]

не замерял какое получилось растояние так для общего ознакомления .или приваривал на месте с двигателем.
