Распиновка разъема штатной камеры заднего вида П4 2008

[ВВМ 69 ТВ]

Добрый день уважаемые Паджероводы. Не судите строго новичка: если кто поможет буду признателен за совет или ткните носом в ссылку. Проблема вот в чем: на Паджеро 4 2008 г, 3,2 D вышла из строя камера заднего вида. Наверное разъем, читал что это болезнь, пока еще не занимался, жду погоды. Покупать родную камеру за такой негуманный ценник в 13-15 руб как-то ...... Вот и озадачился я мыслью: а можно ли купить обычную универсальную камеру заднего вида за 3-3,5 руб и подключить ее к разъему штатной камеры на задней двери? Но у универсальной камеры разъемы типа тюльпан. Может кто подскажет распиновку разъема штатной камеры? или кинет ссылку где можно найти, я не нашел (может плохо искал). Спасибо

[Lebed]

http://pajero4x4.ru/bbs/phpBB2/viewtopi ... а#p1550847
А на самом деле смотрите разьем G10, купить камеру успеете

[ВВМ 69 ТВ]

Lebed
Спасибо огромное. как я читал проблема в основном в разъеме камеры. попробую разобрать обработать пропаять - может и реанимирую

[И Тельму, и Луизу]

... Наверное разъем, читал что это болезнь, пока еще не занимался, жду погоды. Покупать родную камеру за такой негуманный ценник в 13-15 руб как-то ...... Вот и озадачился я мыслью: а можно ли купить обычную универсальную камеру заднего вида за 3-3,5 руб и подключить ее к разъему штатной камеры на задней двери?....

Блин! Да там обычная камера стоит, никакой "фирменной" чиповки. СМтавь любую камеру с дюбыми разъемами. Тыщи в две-3 уложишься...

[ВВМ 69 ТВ]

все верно - я и очу поставить обычную камеру, но у нее разъемы другие (типа Тюльпан) а у родной многоконтактный. Вот и просил распиновку родного разъема чтобы понять куда что подключать. имеется в виду какой контакт у родного разъема видео вход, какой экран и т.д.... не хочется платить 12-14 руб за вообщем-то обычную камеру

[Lebed]

О разнице в питании штатной и нештатной не забыли?

[ВВМ 69 ТВ]

насколько я понимаю у нештатной камеры питание 12 В, так их можно взять с фонарей заднего хода например...а питание которое идет на штатную камеру заизолировать ....

[ВВМ 69 ТВ]

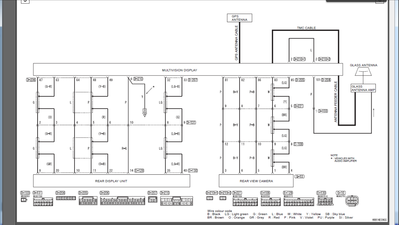

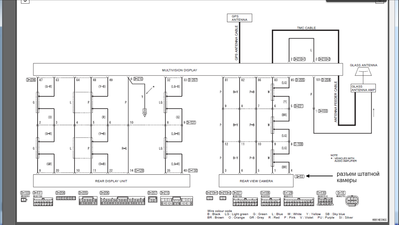

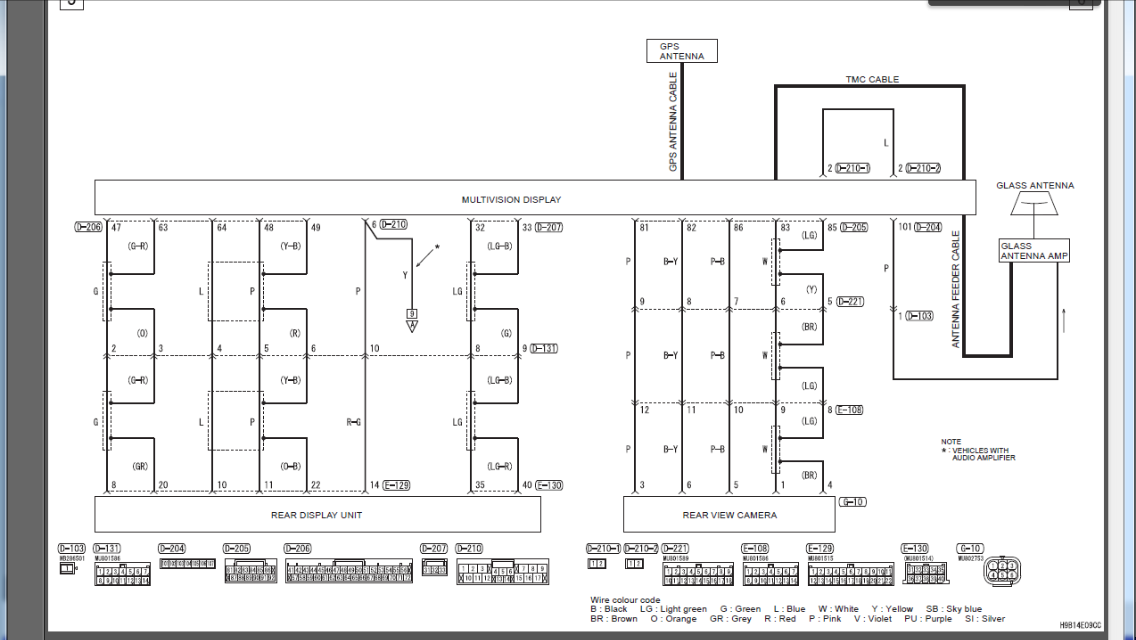

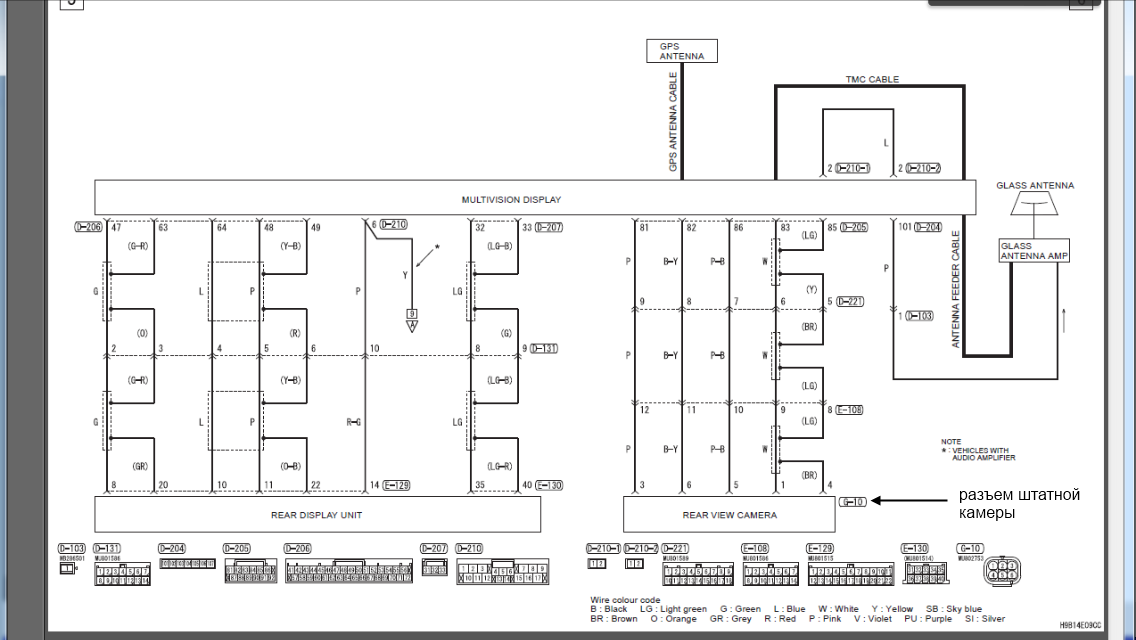

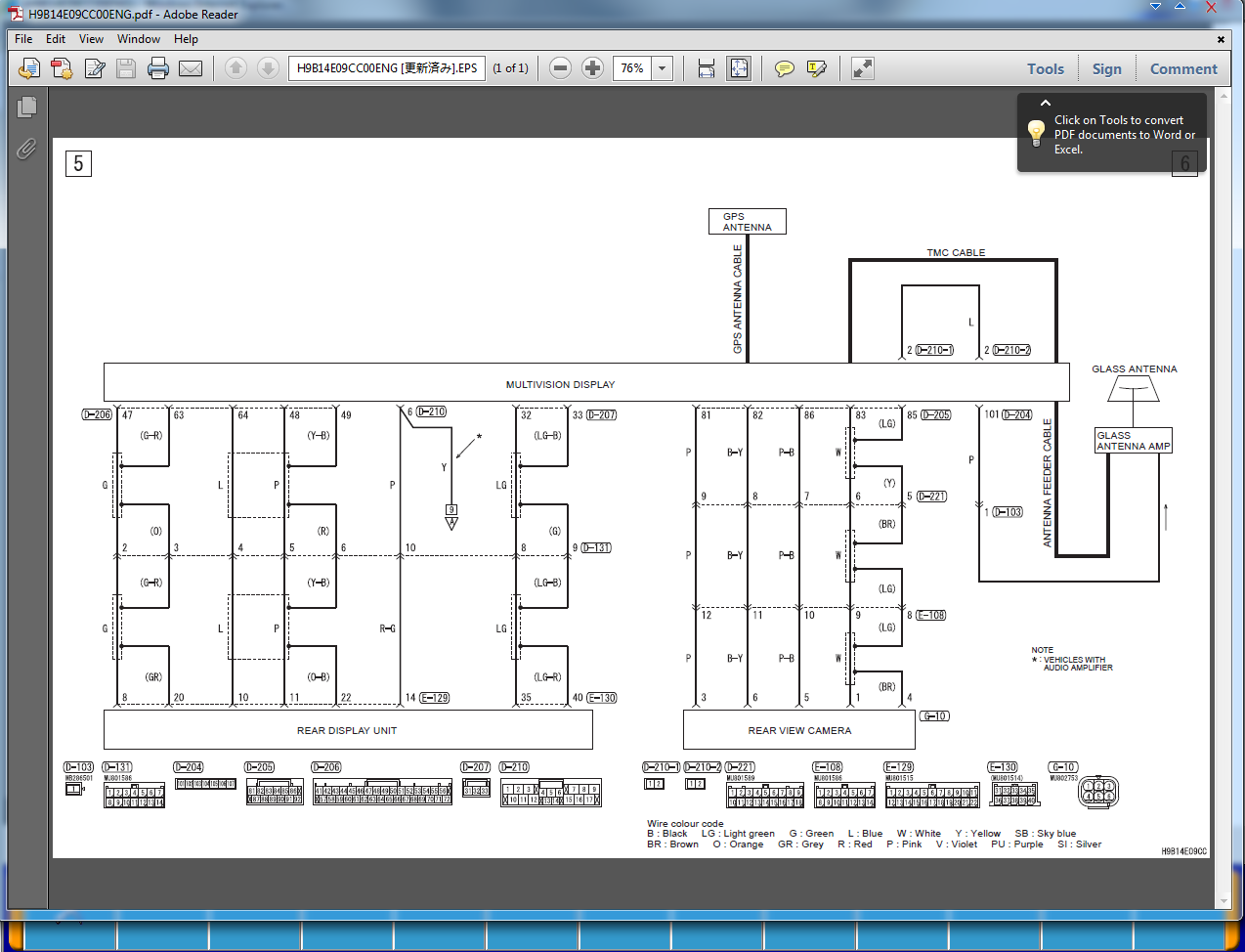

мне собственно и надо узнать какой провод на разъеме штатной камеры это видео сигнал, а какой экран и все...если кто подскажет - буду признателен. на колодке 5 проводов (разъем G-10) контакты 1; 3; 4; 5; 6

[Lebed]

Если смотреть на цвет проводов из ГУ и проводов на разъёме камеры заднего вида, то разъём "3" видео (P: Pink: розовый), "5" экран (P-B: Pink-Black: розовый с чёрным), но я бы контрольно прозвонил бы провода...
Задумали всё таки ставить нештатную камеры?

[ВВМ 69 ТВ]

я сначала проверю сам разъем и если встанет вопрос о замене камеры то поставлю обычную камеру с бюджетом 3-4 руб, не брать же родную за 13-14 руб и выше. а за подсказку спасибо огромное.

[Lebed]

...если встанет вопрос о замене камеры то поставлю обычную камеру...

Не забудьте о том, что питание этой обычной камеры 12В, на штатную же питание подаётся иное (см. ссылку выше).

[ВВМ 69 ТВ]

добрый день. на разъем штатной камеры заднего вида пробовал подключить обычную. но все по-порядку:
обычную камеру заднего вида подключал к разъему типа тюльпан слева сзади на видео вход (там три разъема) - работает

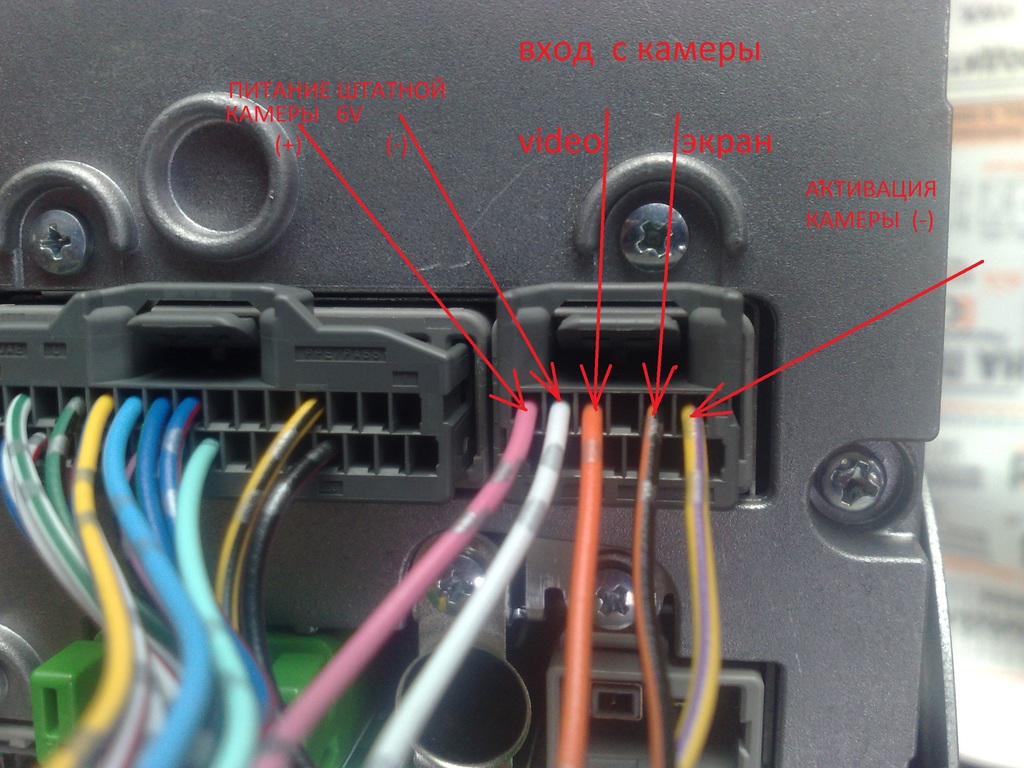

далее взял с этой же камеры сигнал и подал на разъем штатной камеры заднего вида на контакты указанные как вход с камеры видео и экран и получилось следующее: при подаче сигнала на провод экрана на экране появились парковочные линии, и все... подаю виеосигнал на провод видео - ничего...
да забыл сказать что у меня нет шлейфа от самой камеры (там круглый 5 или 6 -ти штырьковый) до разъема G-10 - длина этого шлейфа около 5-7 см.
может быть нет контакта где-то в проводке от разъема G-10 дот головного устройства. будет время попробую снять головное устройства и подать сигнал прямо на него...

[Ihtiozavr]

Насколько я помню, там уже к самой камере непосредственно идёт короткий провод питания с разъёмом.
Видимо, этот проводок можно поменять и камера заработает, если дело в съеденных окислением контактах.

[=1=]

Привет!
столкнулся с аналогичной проблемой (сломался разъем штатной камеры заднего вида)
ВОПРОС: сам корпус камеры вообще разборный или нет? как ни вертел, вскрыть корпус не удалось, может там какая хитрость?
спасибо!

[gansales]

А зачем тебе её открывать?

[=1=]

А зачем тебе её открывать?

потому что (как я собсно и написал выше) разъем сломался

[gansales]

Понял, когда сою менял на ahd не видел никаких разъёмов, завтра посмотрю.

[=1=]

когда сою менял на ahd не видел никаких разъёмов

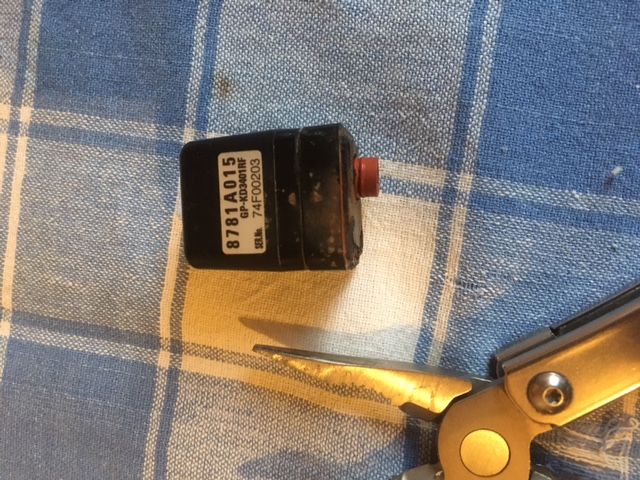

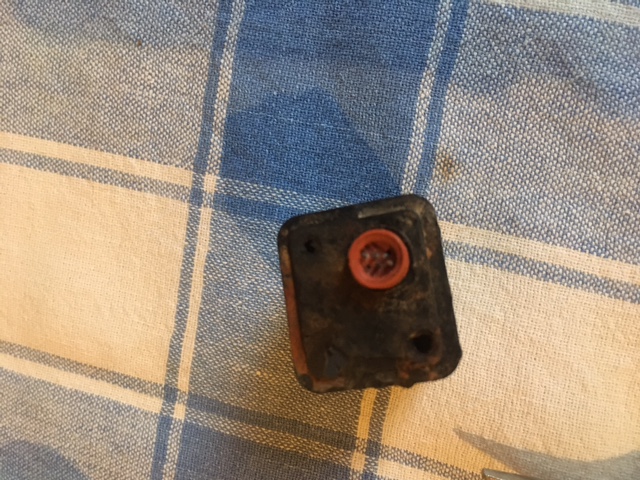

ну там от камеры провод идет и заканчивается 6-пиновым разъемом (внутри двери багажника). у меня этот провод оборвался между разъмом и камерой, ближе к корпусом камеры. когда пытался расковырять, все рассыпалось нах как труха

завтра посмотрю

было б здорово, спасибо!

[gansales]

Пока могу сказать что провод от штатной камеры мы отрезали по середине. К нему подключили новую, но кажется у меня камера не много другая. Крепится она к кронштейн на двух винтиках, а у тебя что-то не увидел, ну да ладно, завтра сфоткаю и выложу.

[=1=]

Крепится она к кронштейн на двух винтиках, а у тебя что-то не увидел

у меня она была прикреплена к металл. пластине которая напрочь сгнила, поэтому срезал и выкинул
