Распиновка CAN-шины

[gl1500]

Друзья, нужна помощь!
Нужно понять, на каком из контактов CAN-шины есть сигнал о скорости.
Я, если честно, не очень понимаю, о чем речь, но в службе поддержки сказали, что надо найти CAN-шину, а уж на ней потом провод с информацией о скорости. Сам же всю жизнь думал, что CAN-шина - это всего два провода.
Машина Паджеро 4 2007 года, если это важно.
Спасибо!

[Barsilla]

На колодке OBD2 нет сигнала скорости отдельно. Распиновка есть в нете
https://www.google.ru/search?q=распинов ... qvGPaqxoOM:

Отправлено с моего Chinaphone!!!! через Tapatalk

[gl1500]

Извините, я ошибся, не на ОBDII, а на CAN-шине.

[gl1500]

Ну и для понимания: вопрос связан с установкой проекционного HUD-дисплея на лобовое стекло. На девайсе три контакта: "+", "-", ну и как раз этот самый контакт, на который нужно подать данные о скорости.
Собственно проблема и заключается в том, где эти данные взять)).

[Barsilla]

Скорее все K-line нужно подключать. А вообще в инструкции должна быть схема соединения

Отправлено с моего Chinaphone!!!! через Tapatalk

[YuginZ]

Магнитола громкость прибавляет при наборе скорости ?

[gl1500]

Скорее все K-line нужно подключать. А вообще в инструкции должна быть схема

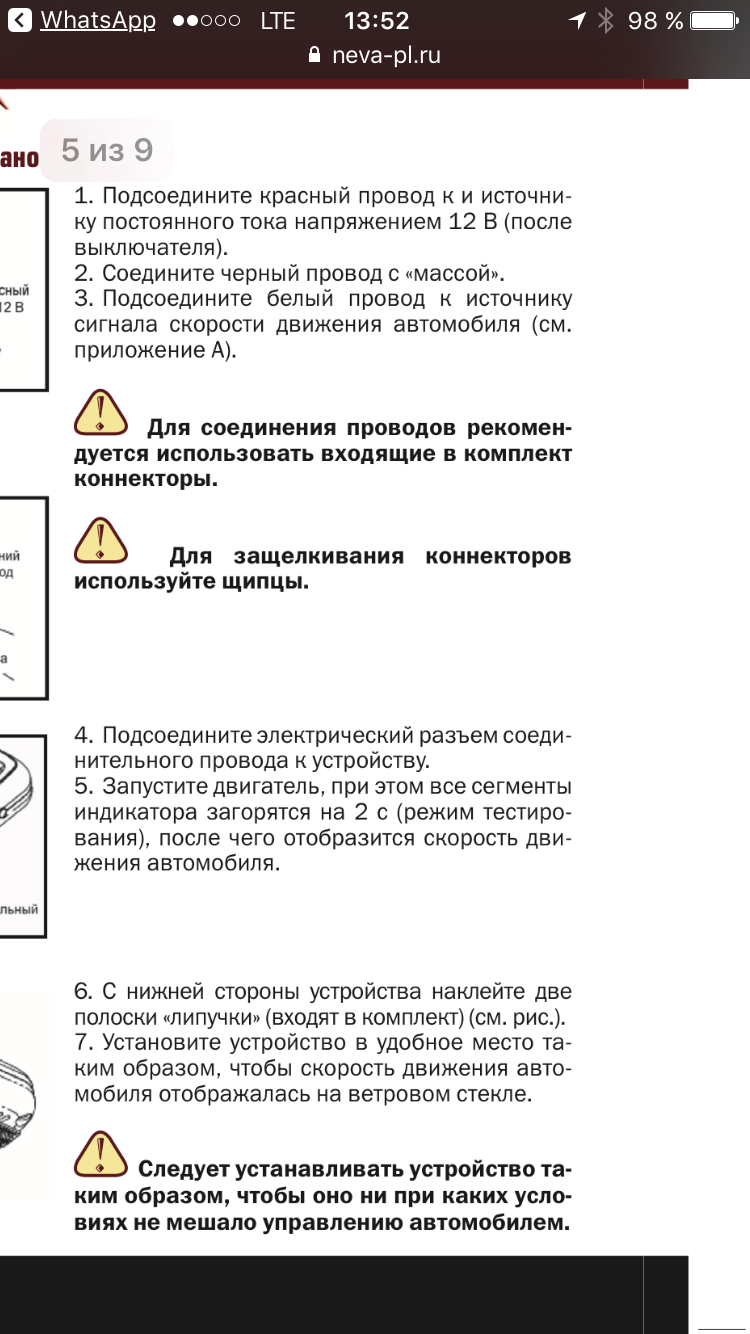

Схемы нет. В инструкции вот что

[gl1500]

Магнитола громкость прибавляет при наборе скорости ?

Да, об этом думал, но увеличивает магнитола скорость или нет, не знаю. Машину только взял, пока не понял, есть эта функция или нет.

[Barsilla]

Вряд ли он к диагностической колодке цепляется. Возможно к спидометру напрямую на панели приборов. В приложении А о чем говорится?

Отправлено с моего Chinaphone!!!! через Tapatalk

[Hidemon]

Не надо ничего искать по шине. Провод приходит на приборку, на БК, на ECU двигателя итд.

[Hidemon]

Магнитола громкость прибавляет при наборе скорости ?

Да, об этом думал, но увеличивает магнитола скорость или нет, не знаю. Машину только взял, пока не понял, есть эта функция или нет.

Улыбнуло. Если громкость прибавить, то машина просто летит

[gl1500]

Не надо ничего искать по шине. Провод приходит на приборку, на БК, на ECU двигателя итд.


Спасибо.
Только не понятно))).
Где все-таки этот провод найти и какого он цвета?

[YuginZ]

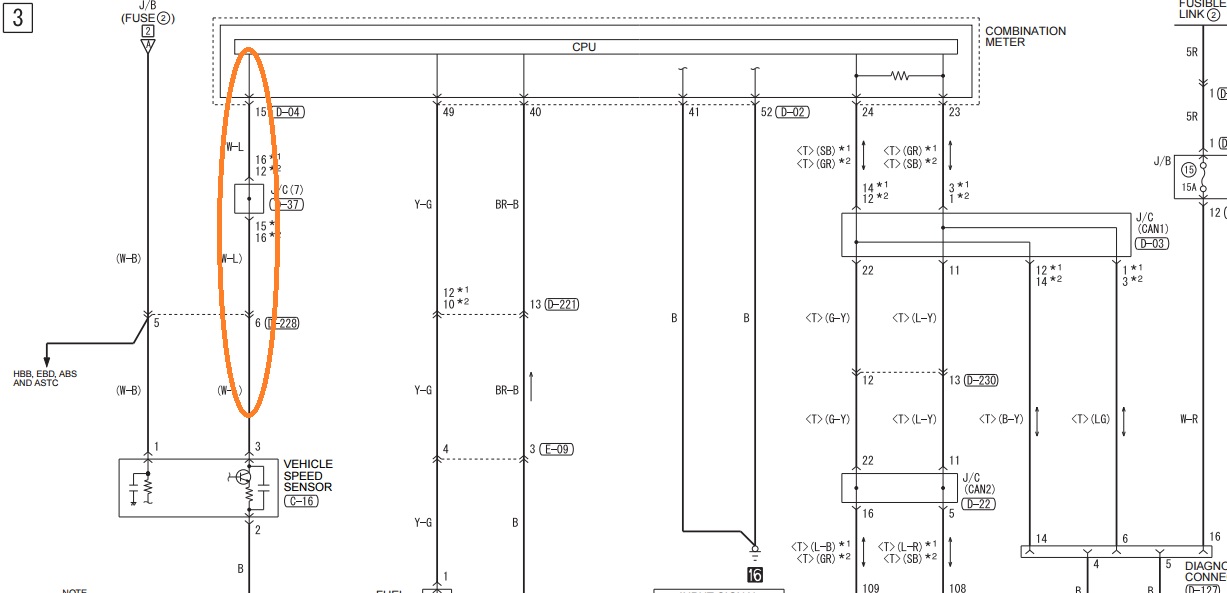

Бело -голубой на щитке приборов .

[gl1500]

Спасибо большое.
Насколько я понимаю, такой же бело-голубой и на магнитоле должен быть.
Пошёл курить тему, как снять приборку...

[SNOOPER]

А что подключаем? Ссылка есть на девайс, а то может зря стараетесь?

[Hidemon]

Спасибо большое.
Насколько я понимаю, такой же бело-голубой и на магнитоле должен быть.
Пошёл курить тему, как снять приборку...

Не всякий бело-голубой тебе провод подойдет...

[YuginZ]

Пошёл курить тему, как снять приборку...

На Mitsu вынимается приборка ,а разьемы остаются в держателях ,искать провода неудобно .
С магнитолой легче оперировать .

[gl1500]

А что подключаем? Ссылка есть на девайс, а то может зря стараетесь?

http://carax.ru/HUDCRX3001

[gl1500]

Пошёл курить тему, как снять приборку...

На Mitsu вынимается приборка ,а разьемы остаются в держателях ,искать провода неудобно .
С магнитолой легче оперировать .

Спасибо.
Пошёл курить темы, как снять магнитолу))).

[SNOOPER]

Пошёл курить тему, как снять приборку...

На Mitsu вынимается приборка ,а разьемы остаются в держателях ,искать провода неудобно .
С магнитолой легче оперировать .

Ваши доказательства?
