Штатная камера паджеро 4 с не штатной магнитолой

Дёма · Сообщение **Дёма** » 14 фев 2022, 12:07

В теме про п 4 тишина. Решил тут написать
Решил сменить штатную магнитолу, на ту, которая сможет разрулить 2х поканалку фронт +саб.
Магнитола естественно с тюльпаном под камеру заднего вида.

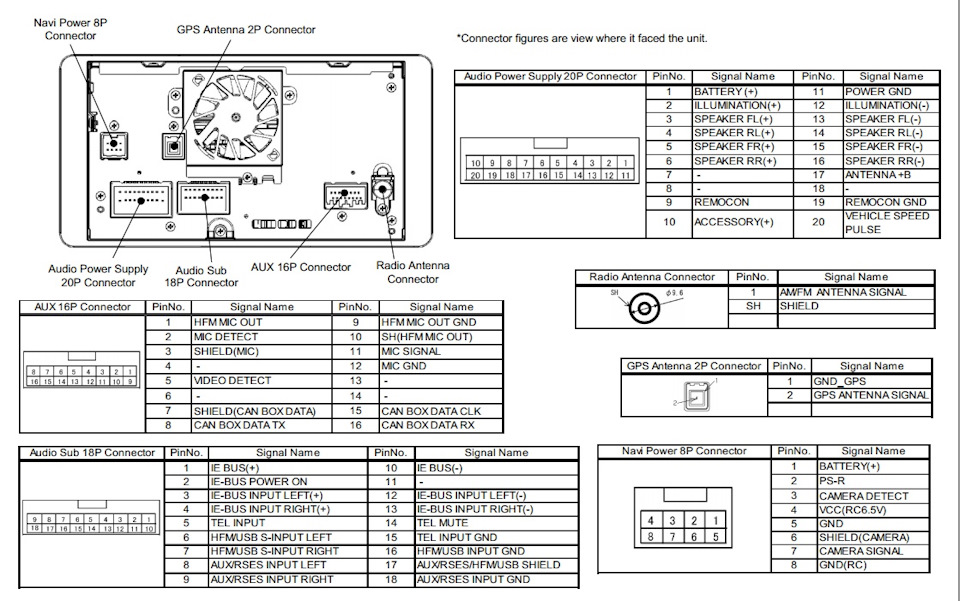

Распиновка...
6- экран тюльпана
7- сигнал видео.
А что с остальными... хз. куды их .
подскажите , пожалуйста, может кто делал.

Сообщение **SNOOPER** » 14 фев 2022, 12:24

Камера на 7 вольт, так что аккуратно.
Нужно или блок согласования по питанию.
Или схемку собирать на кренке.
Контакты 4;5;7;8.

Дёма · Сообщение **Дёма** » 14 фев 2022, 12:59

Блок то поставлю. ( хотя многие владельцы андройдов от 12 питают)
Его к 4му пину + и 8- . И получается камера всегда под напряжением...
А как понять новой магнитоле, что режим камеры включать...
Остаются пины 1,2, 3, 5

Сообщение **SNOOPER** » 14 фев 2022, 13:44

Дёма писал(а): ↑ Блок то поставлю. ( хотя многие владельцы андройдов от 12 питают)
Его к 4му пину + и 8- . И получается камера всегда под напряжением...
А как понять новой магнитоле, что режим камеры включать...
Остаются пины 1,2, 3, 5

Да камера включена всегда.
Для новой магнитолы нужно сигнал заднего хода от ингибитора АКПП.

Что за новая магнитола, схема подключения есть?

Дёма · Сообщение **Дёма** » 14 фев 2022, 14:03

новая - пионер Z5350 там стандартно RCA и провод для подключения к заднему ходу для активации режима камеры. Он настраиваемый в меню ( земля или плюс)
Я так думаю, что штатная магнитола где то должна брать сигнал для понимания, что задний включает. Наверно из этого же 8 пинового разъема. оттуда и хочу взять, если он там есть. Дабы где то еще не врезаться. например в ингибитор.

gansales · Сообщение **gansales** » 14 фев 2022, 15:20

Возьми AHD камеру, разрешение намного лучше чем у штатной.

Дёма · Сообщение **Дёма** » 14 фев 2022, 15:28

думаю об этом, но тянуть проводку не хочется.

gansales · Сообщение **gansales** » 14 фев 2022, 15:39

Я не тянул новую, подключил к штатной.

Дёма · Сообщение **Дёма** » 14 фев 2022, 16:00

осталась распиновка - что к чему?

Сообщение **SNOOPER** » 14 фев 2022, 16:02

Дёма писал(а): ↑ новая - пионер Z5350 там стандартно RCA и провод для подключения к заднему ходу для активации режима камеры. Он настраиваемый в меню ( земля или плюс)
Я так думаю, что штатная магнитола где то должна брать сигнал для понимания, что задний включает. Наверно из этого же 8 пинового разъема. оттуда и хочу взять, если он там есть. Дабы где то еще не врезаться. например в ингибитор.

На 15-м годе может быть по кану. Как на ауте...

gansales · Сообщение **gansales** » 14 фев 2022, 16:38

Дёма писал(а): ↑ осталась распиновка - что к чему?

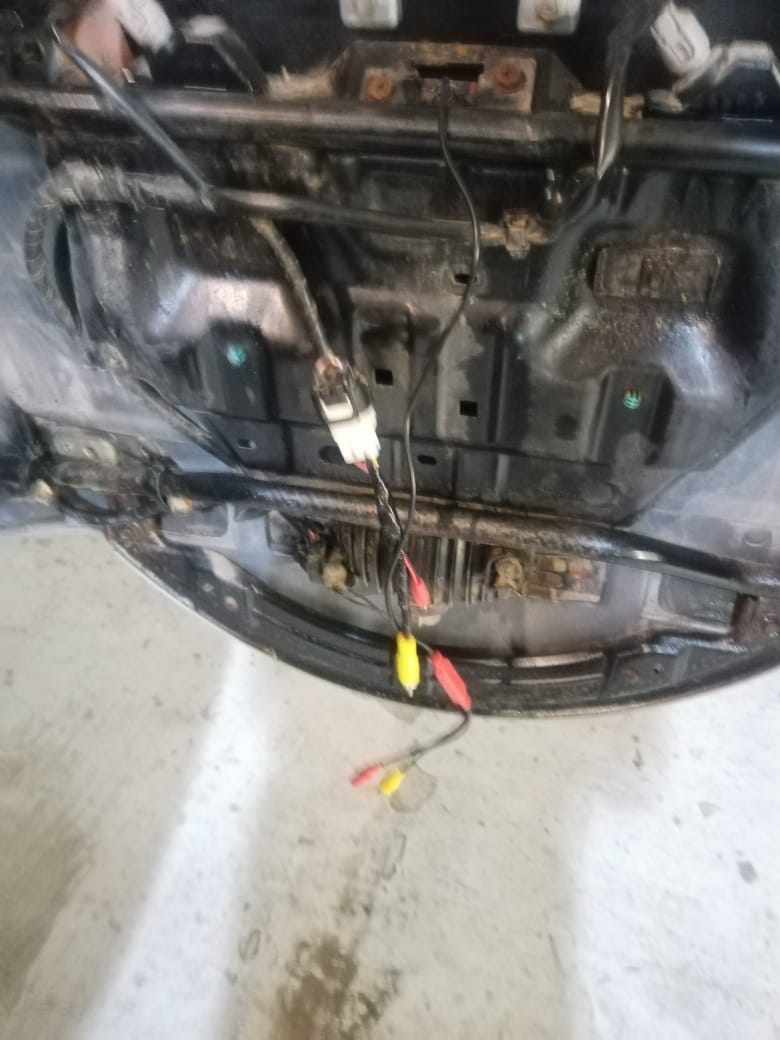

Нет, этого не осталось, мы тупо отрезали заднюю камеру до разъёма, подключили новую, и соответственно нашли фишку на камеру в торпедо, и пустили провода в паралель.

gansales · Сообщение **gansales** » 14 фев 2022, 16:43

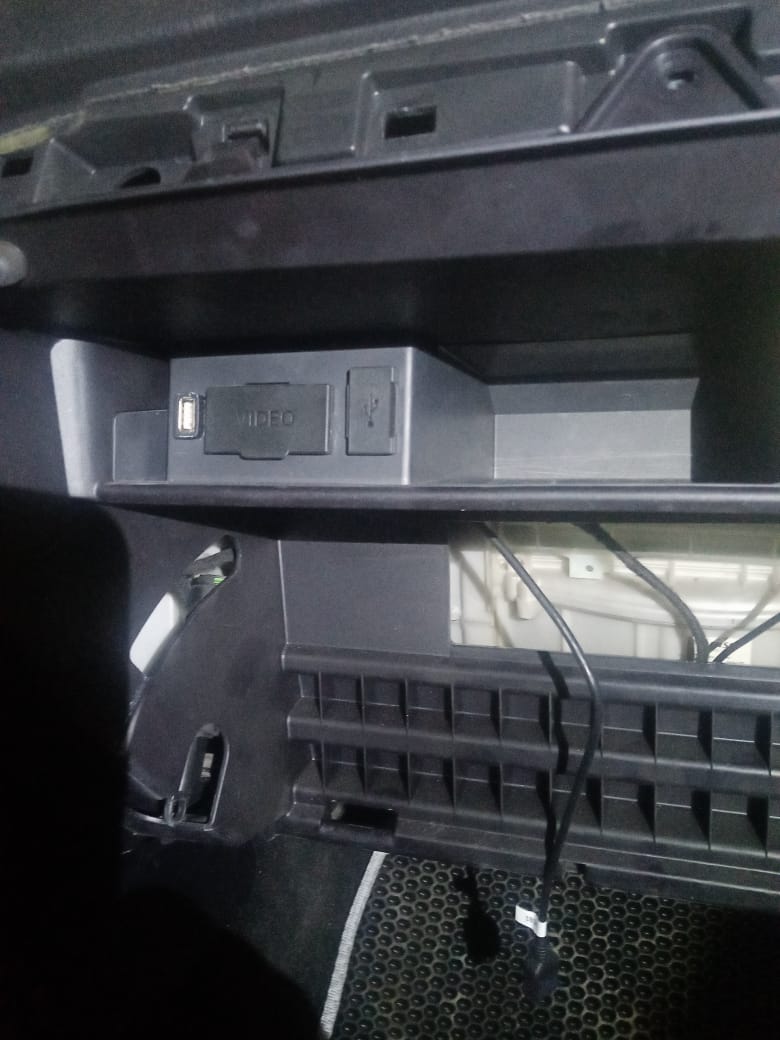

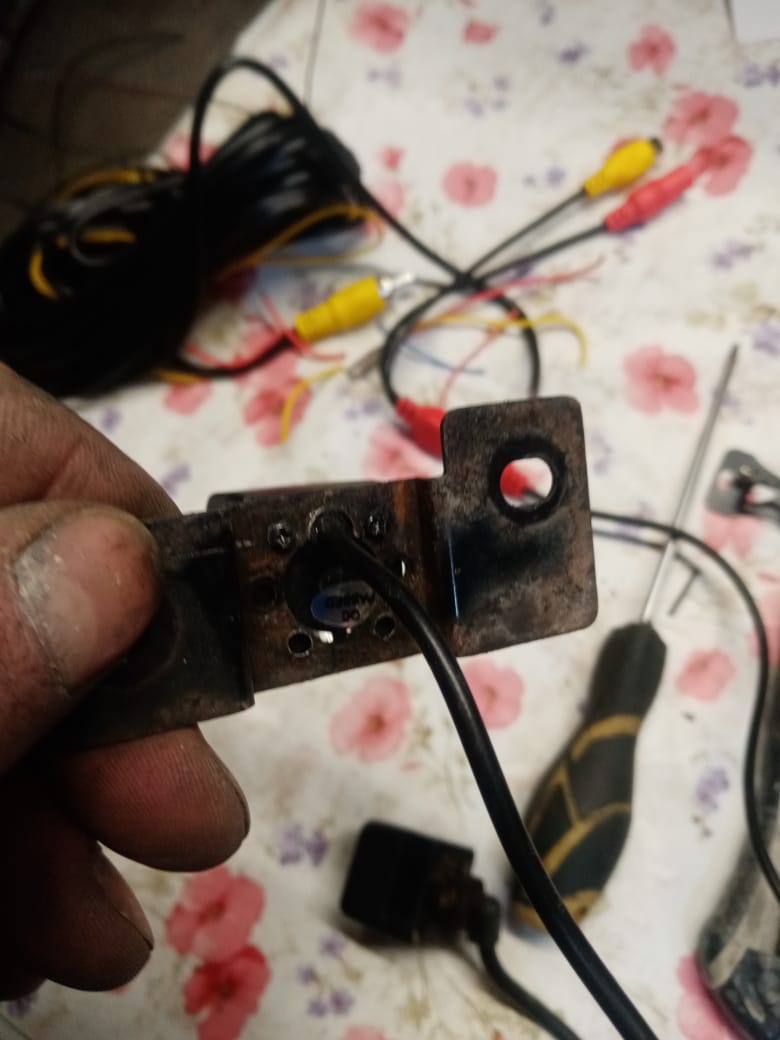

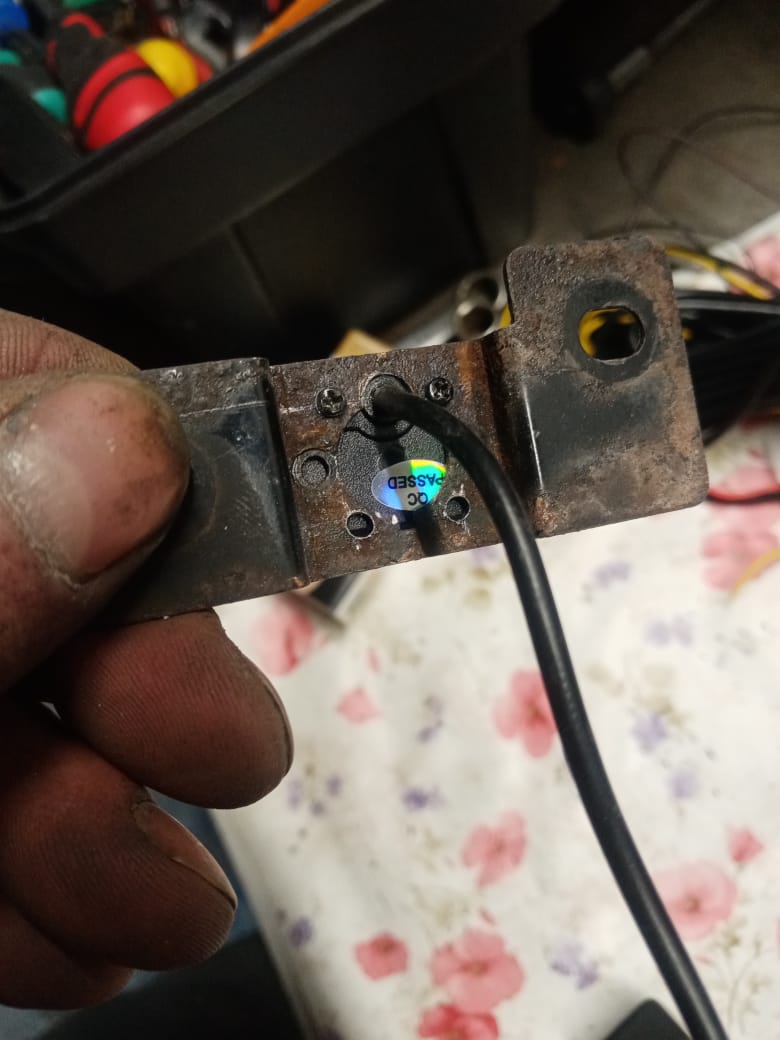

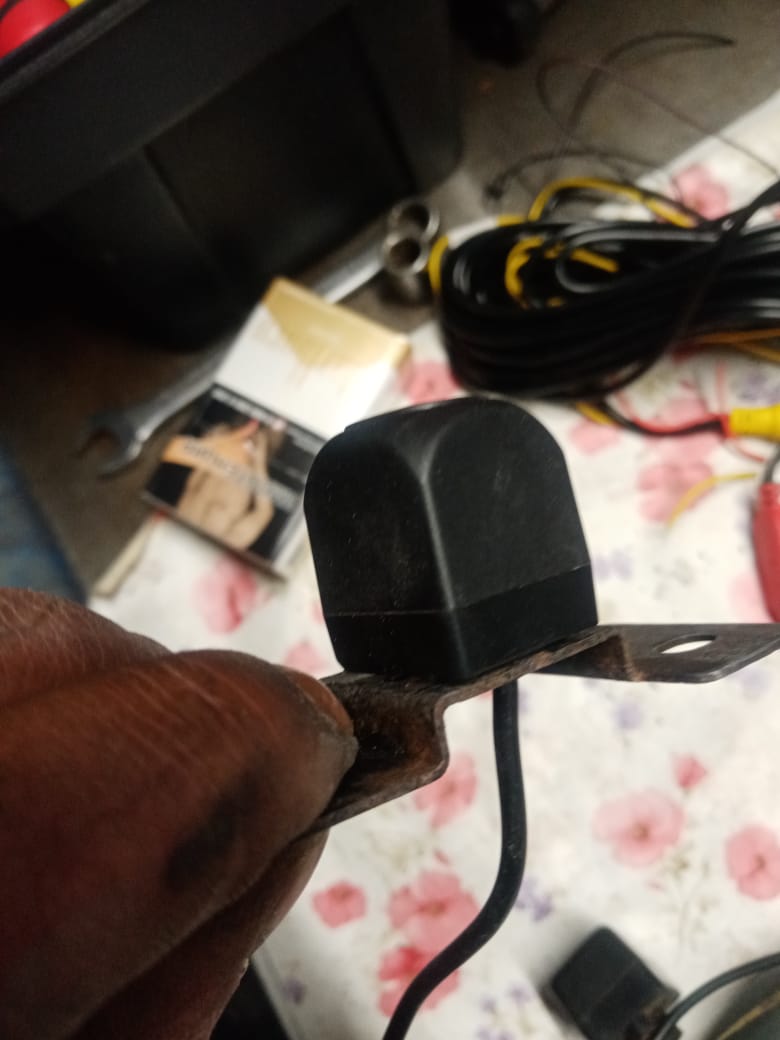

Вот фото какие остались.

Дёма · Сообщение **Дёма** » 14 фев 2022, 18:06

В итоге заказал понижайку с 12 до 6,5. - LM2596 настраеваемая.

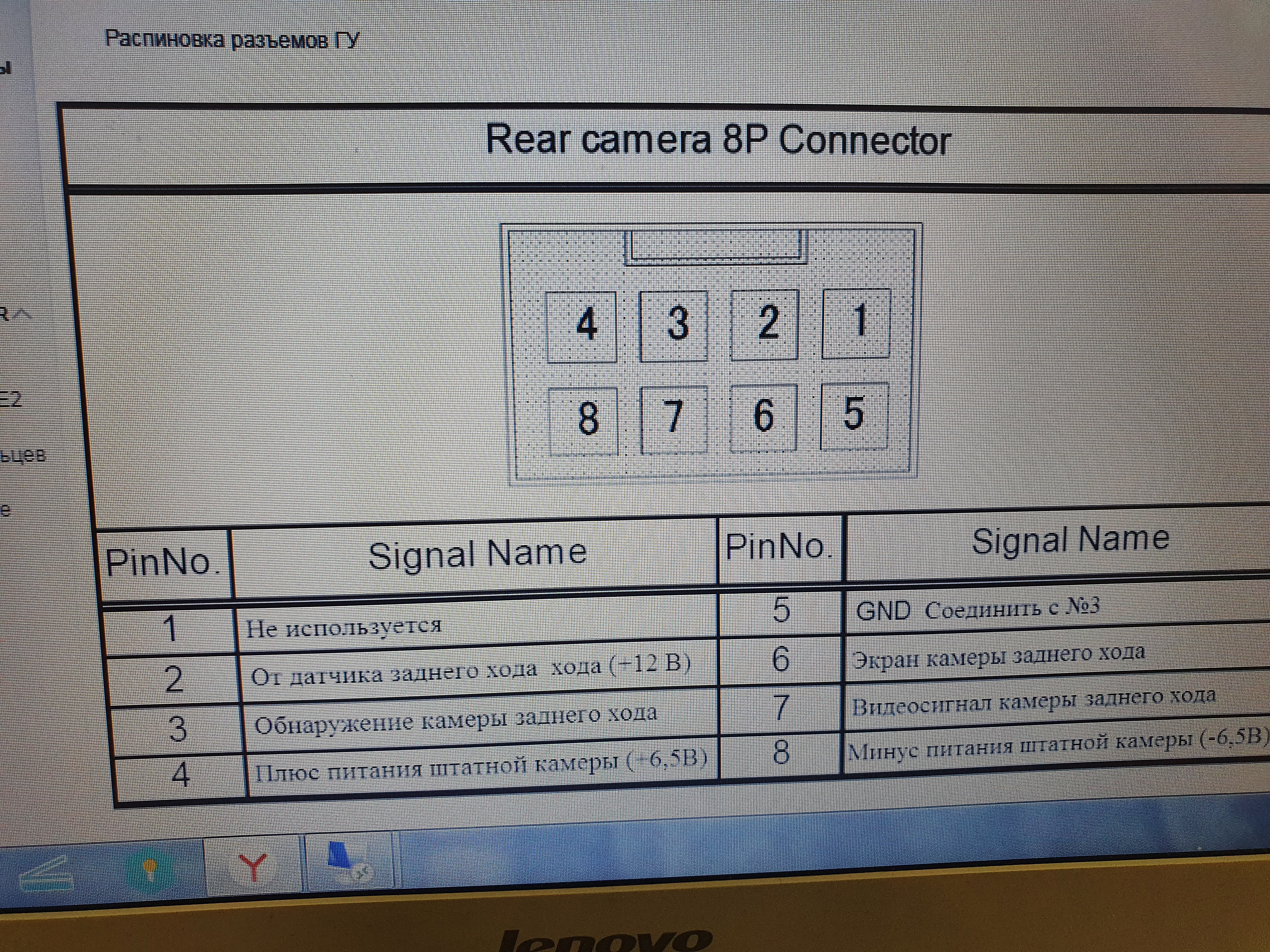

Нашел хвостик RCA и распиновку на нашенском.
На выходных буду пытаться...

Сообщение **SNOOPER** » 14 фев 2022, 19:47

Дёма писал(а): ↑ В итоге заказал понижайку с 12 до 6,5. - LM2596 настраеваемая.
Нашел хвостик RCA и распиновку на нашенском.
На выходных буду пытаться...

Да именно это тебе и нужно.
3-й контакт не нужен. Это для штатной балалайки.

Дёма · Сообщение **Дёма** » 14 фев 2022, 21:02

1й не нужен.
3й написано с 5м замкнуть. Правда не понял для чего
С +12 даднего хода возьму + на понижающий и на авктвацию режима в магнитоле. При этом камера будет запитана только когда задний ход включен
Хотя не ясно звонится ли земля с раъема на кузов или надо замыкать. Судя по адаптеру с сайта на Украине с наконечником под болт надо замыкать

Сообщение **SNOOPER** » 15 фев 2022, 08:57

Дёма писал(а): ↑ 1й не нужен.
3й написано с 5м замкнуть. Правда не понял для чего
С +12 даднего хода возьму + на понижающий и на авктвацию режима в магнитоле. При этом камера будет запитана только когда задний ход включен
Хотя не ясно звонится ли земля с раъема на кузов или надо замыкать. Судя по адаптеру с сайта на Украине с наконечником под болт надо замыкать

3-й это для штатной музыки. Если ставить не родную камеру, чтобы штатная балалайка работала, 3-ю ногу нужно замкнуть на корпус.
У меня штатная камера включена уже 11 лет, как завожу машину.
Просто это тот случай когда частые включения не продлевают жизнь.
Кстати штатный музон подаёт питание на камеру при первом включении задней (естественно если видит что камера стоит по 3-й ноге) и не выключает до конца поездки. )

Дёма · Сообщение **Дёма** » 18 фев 2022, 12:44

Поставил, работает
6,7 все просто- сигнал и экран на rca
4,8 выход 6,5 с преобразователя.
2 вход плюс на преобразователь и на активацию режима камеры в гу.
Землю на преобразователь взял с кузова.

Это по камере.

Немного про минус на гу
само гу не имеет контакта с кузовом, минус на него взял из багажника из минусового дистребьютора усилителей. Уси тоже не касаются кузова.
