Кнопка вкл задней блокировки

white2007 · Сообщение **white2007** » 14 ноя 2022, 17:42

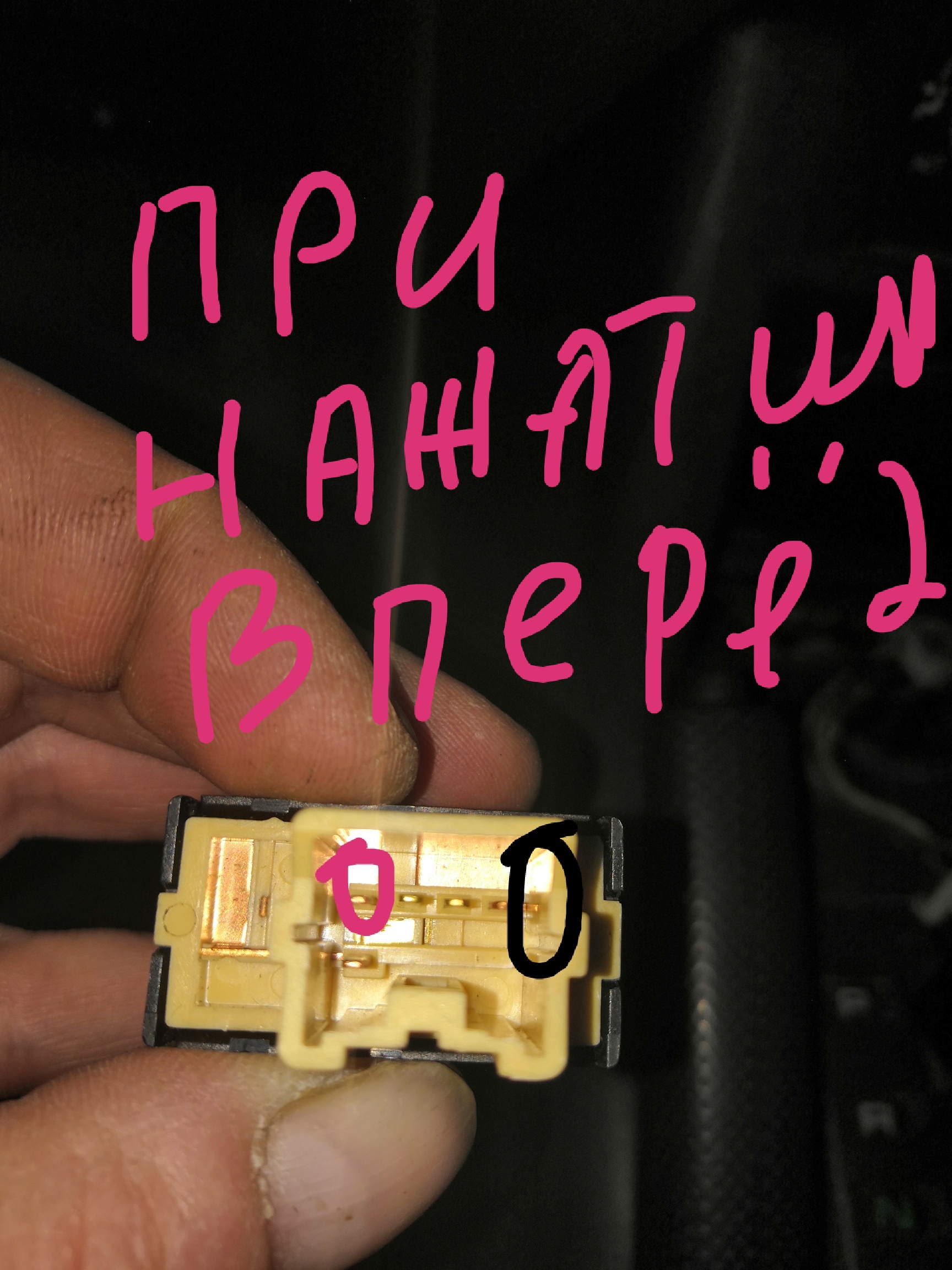

Всем привет! Не вкл. Задняя блокировка. Компрессор при подаче напрямую 12в работает, через секунд 5 останавливается. Питание убираешь, немного ждёшь, опять продаёшь опять работает секунд 5,короче клапана работают. При нажатии кнопки 12в к компрессору не приходит. Естественно рычаг на пониженной. Блок управления визуально посмотрел плату вроде все как новое, не окисленное. Вот вопрос в чем. При нажатии кнопки звонятся 2 контакта, смотри рисунок, а плюс на другом контакте. Может кнопка неисправна. Может кто нибудь у себя прозвонить кнопку, какие контакты замыкаются?

white2007 · Сообщение **white2007** » 14 ноя 2022, 17:45

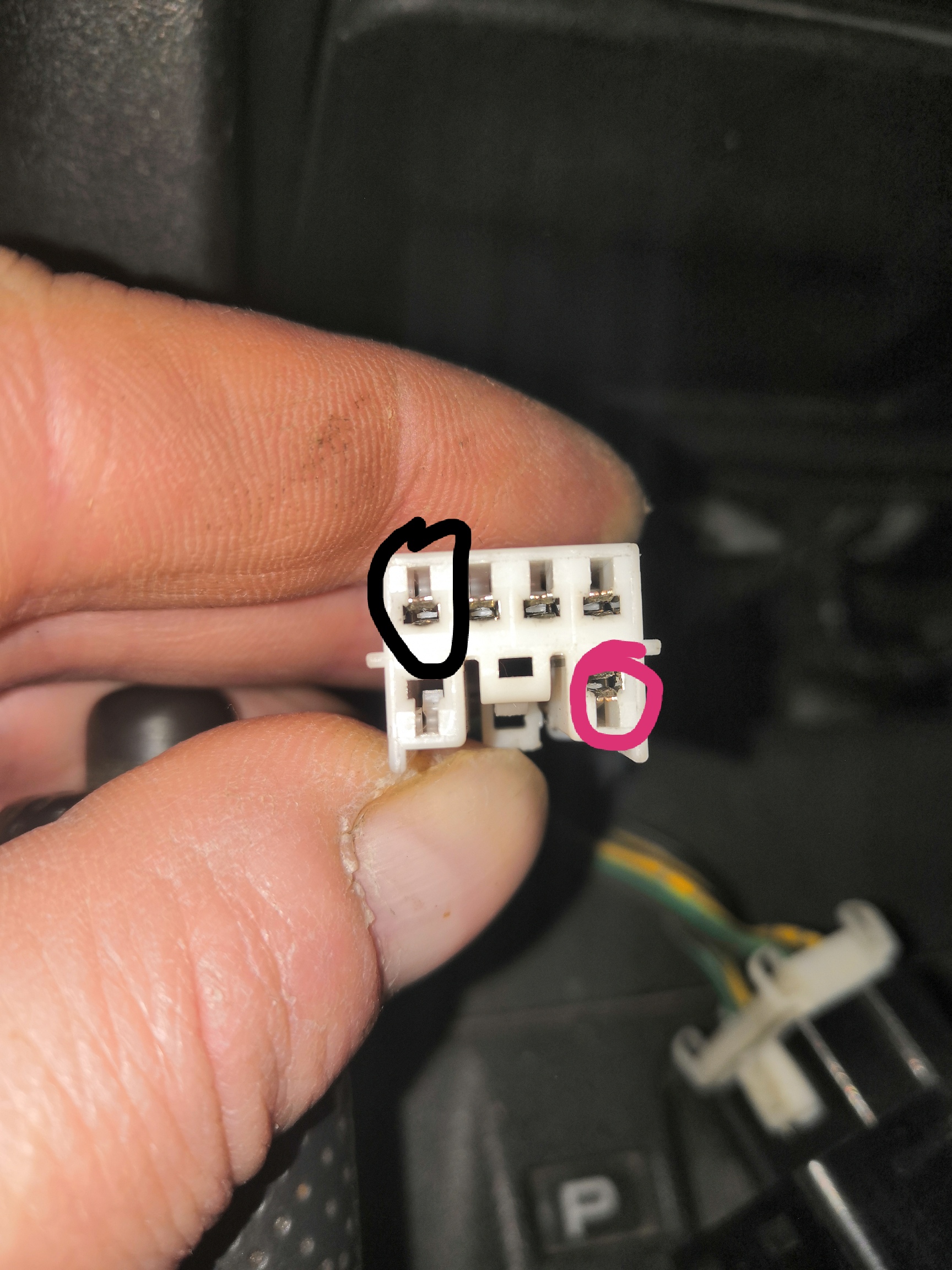

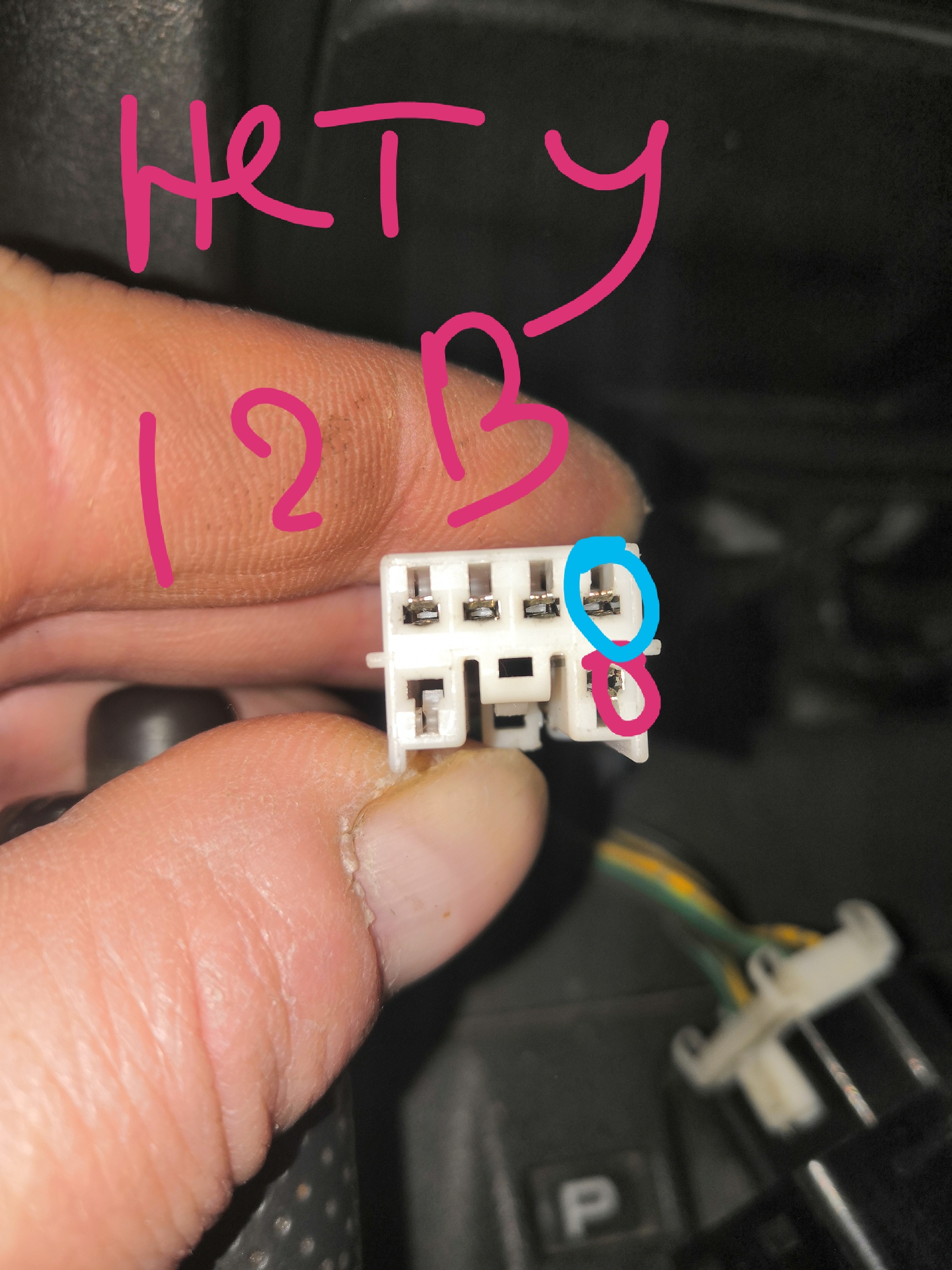

Вот так

white2007 · Сообщение **white2007** » 14 ноя 2022, 17:46

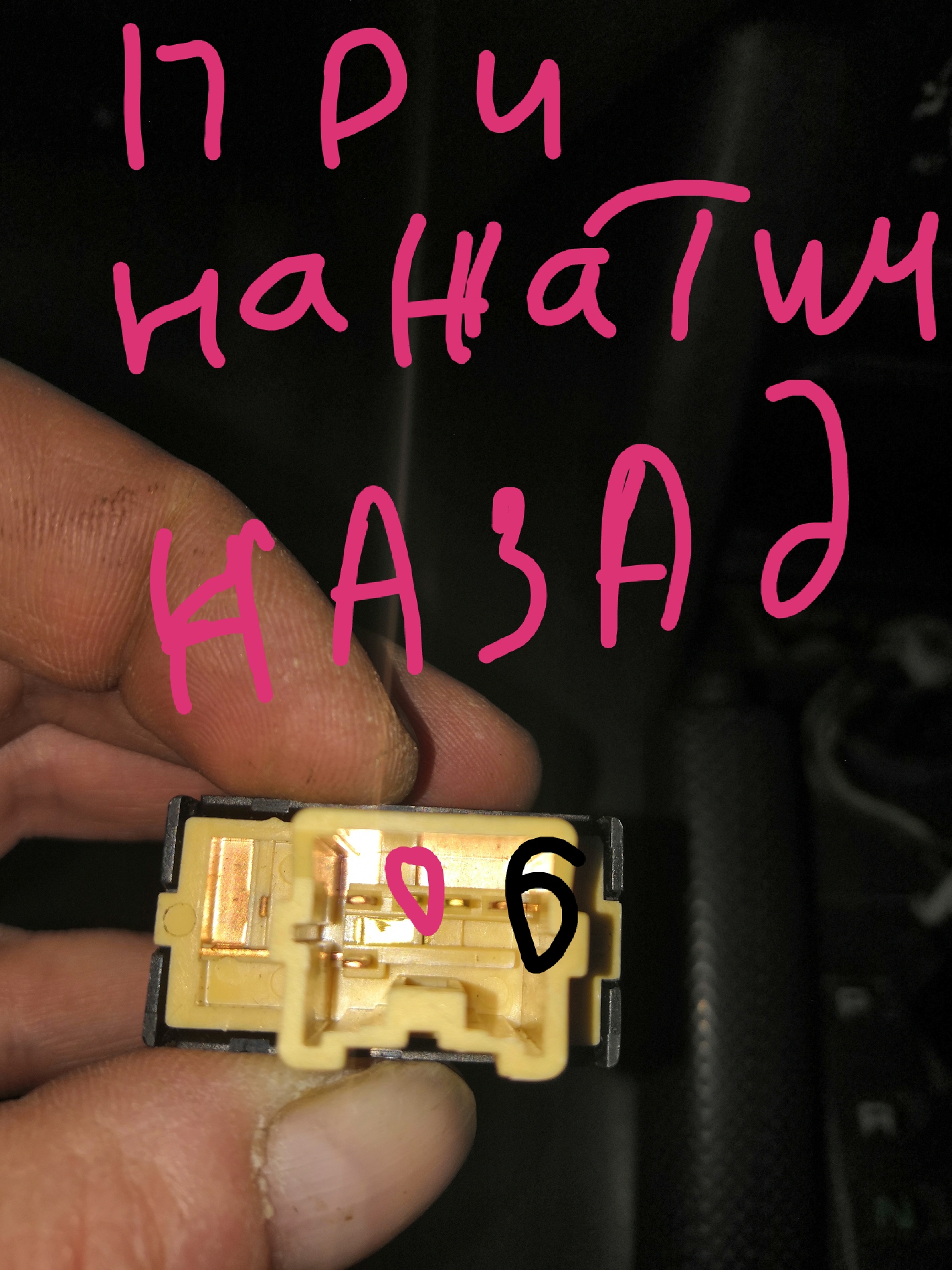

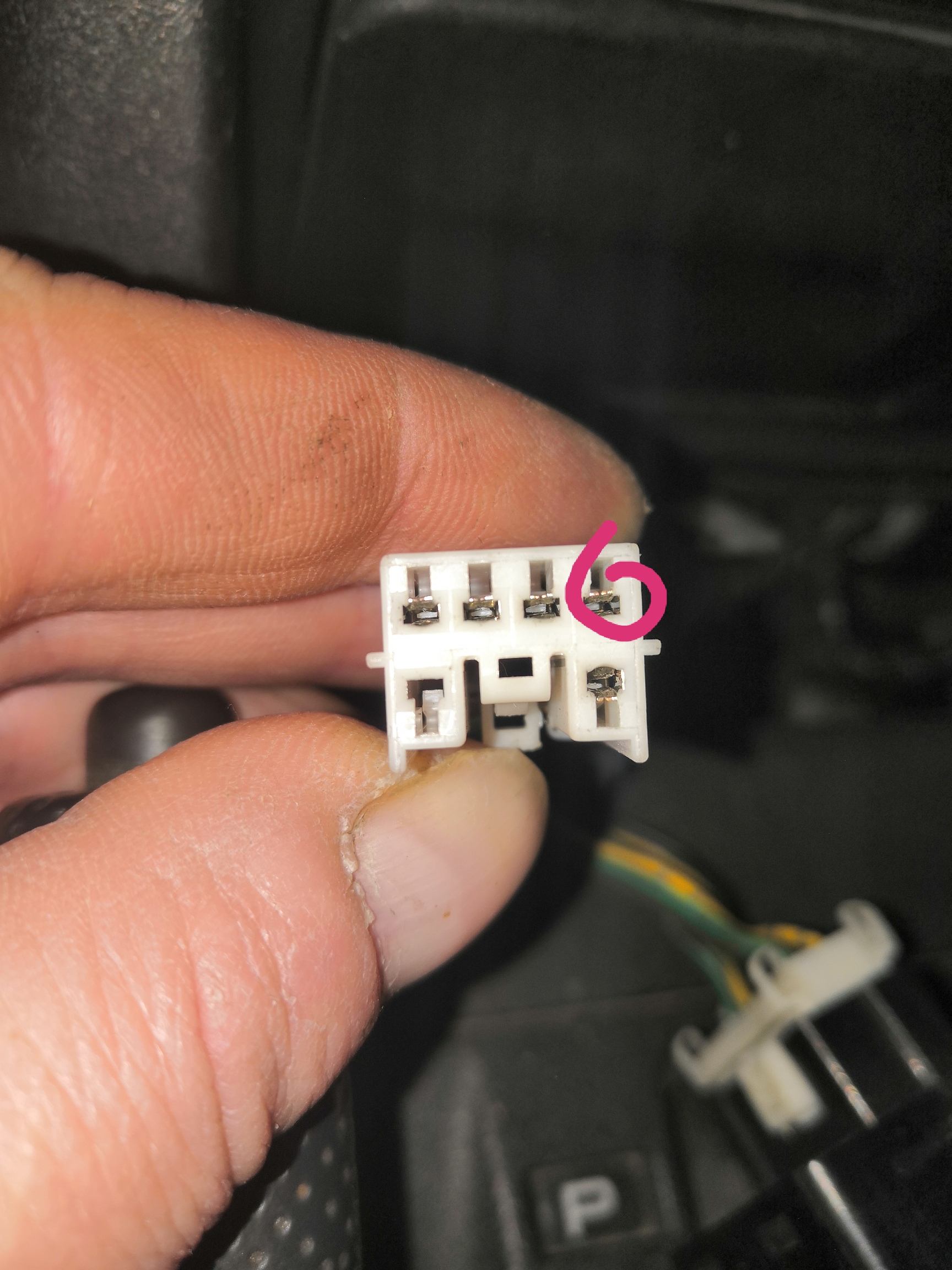

И вот еще

white2007 · Сообщение **white2007** » 14 ноя 2022, 17:49

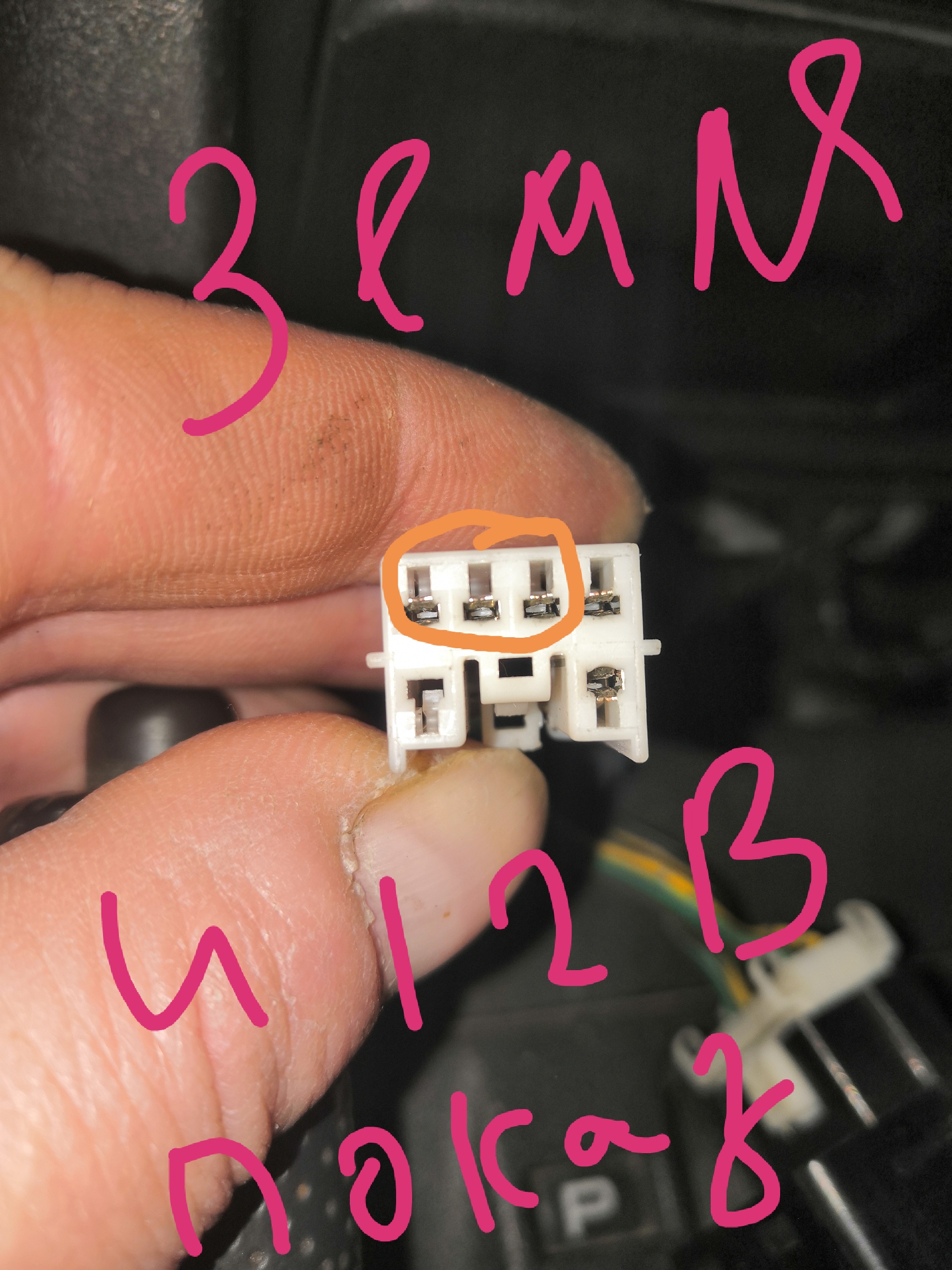

Последнее фото 12 вольт есть

white2007 · Сообщение **white2007** » 14 ноя 2022, 17:52

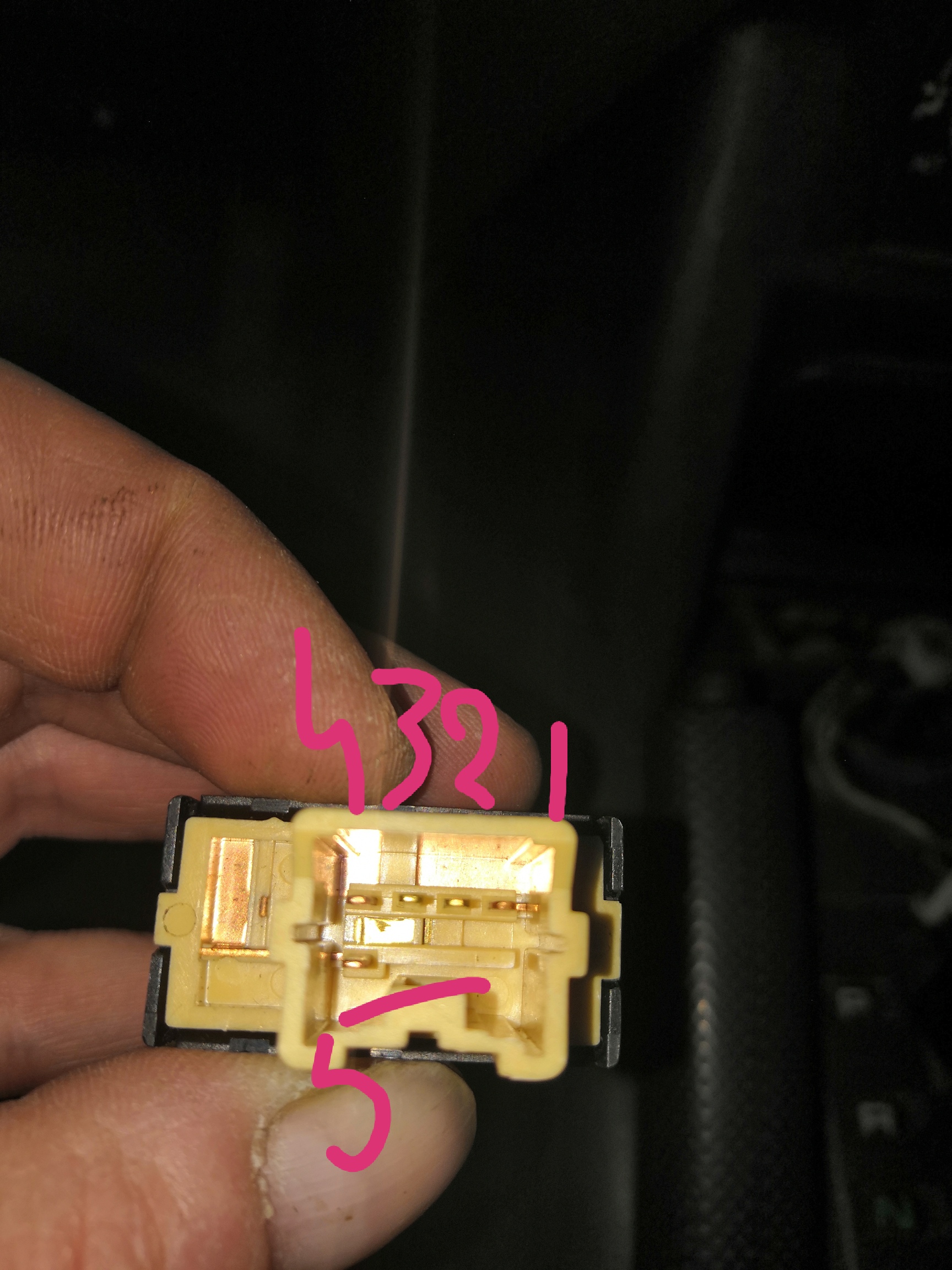

Вот, может должна кнопка замыкать 1 контакт с 4 и 5?

white2007 писал(а): ↑ Естественно рычаг на пониженной

Не обязательно.
На приборке всё лампочки загораются как надо?

white2007 · Сообщение **white2007** » 14 ноя 2022, 18:57

Да, при вкл зажигания все загораются. Когда хочешь заблокировать ваще ничего не происходит, полная тишина. Даже реле не щёлкает никакое. Да забыл сказать, двигатель не завожу, просто зажигание включаю.

Сообщение **SNOOPER** » 14 ноя 2022, 18:58

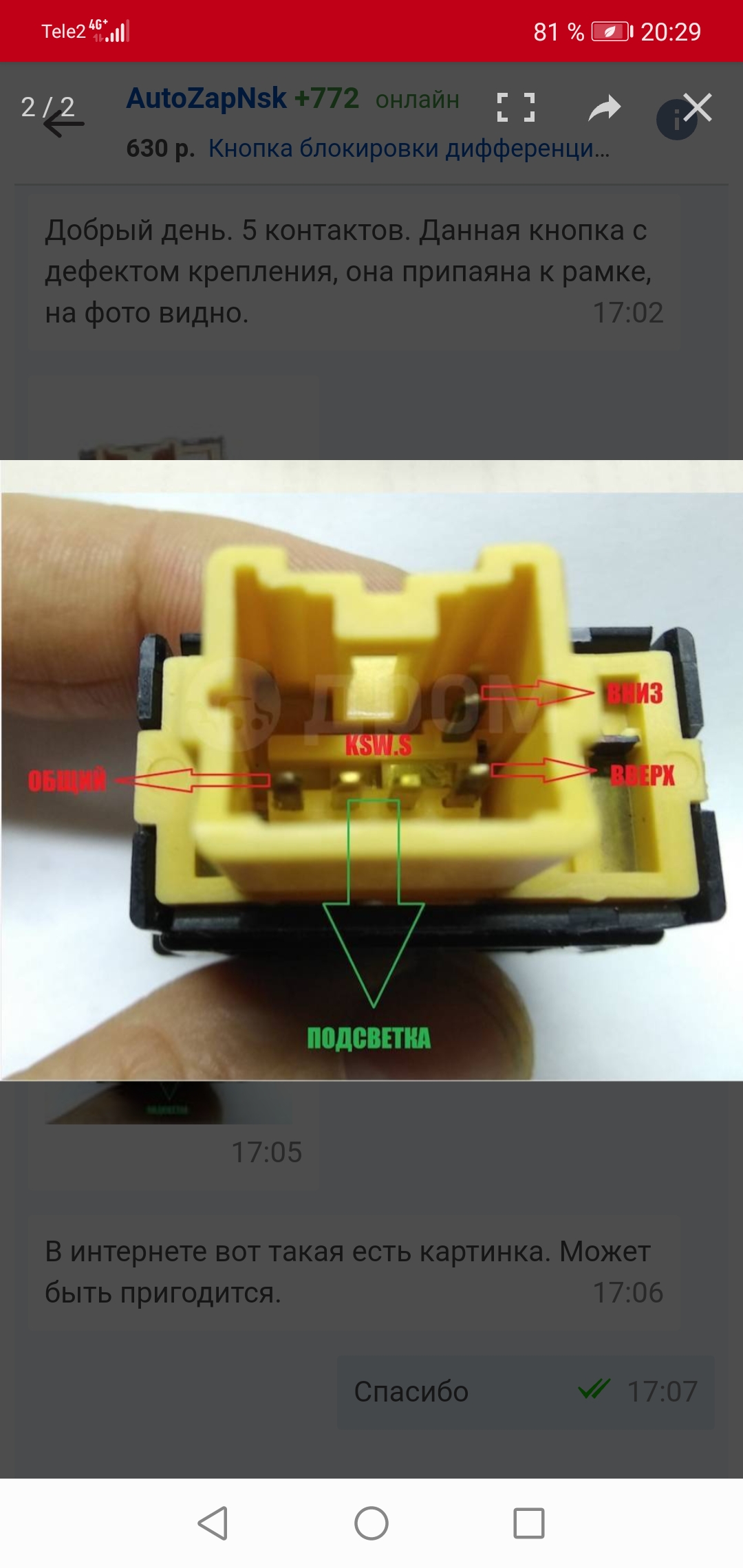

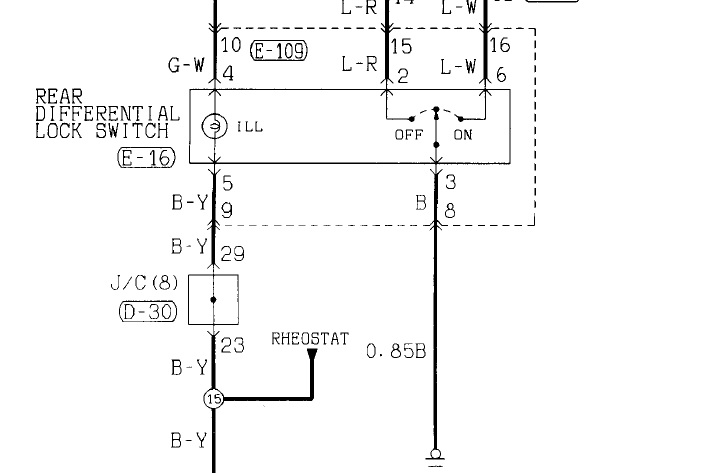

Вот кнопка и разъём.

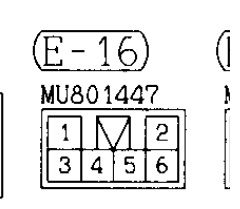

Нумерация со стороны проводов.
Думаю разберешься.))

white2007 · Сообщение **white2007** » 14 ноя 2022, 19:00

У меня 5 контактов

Сообщение **SNOOPER** » 14 ноя 2022, 20:27

А посадочных шесть......

white2007 · Сообщение **white2007** » 15 ноя 2022, 03:26

Нет, тоже 5

white2007 писал(а): ↑Нет, тоже 5

Может посчитаем???

white2007 · Сообщение **white2007** » 15 ноя 2022, 05:59

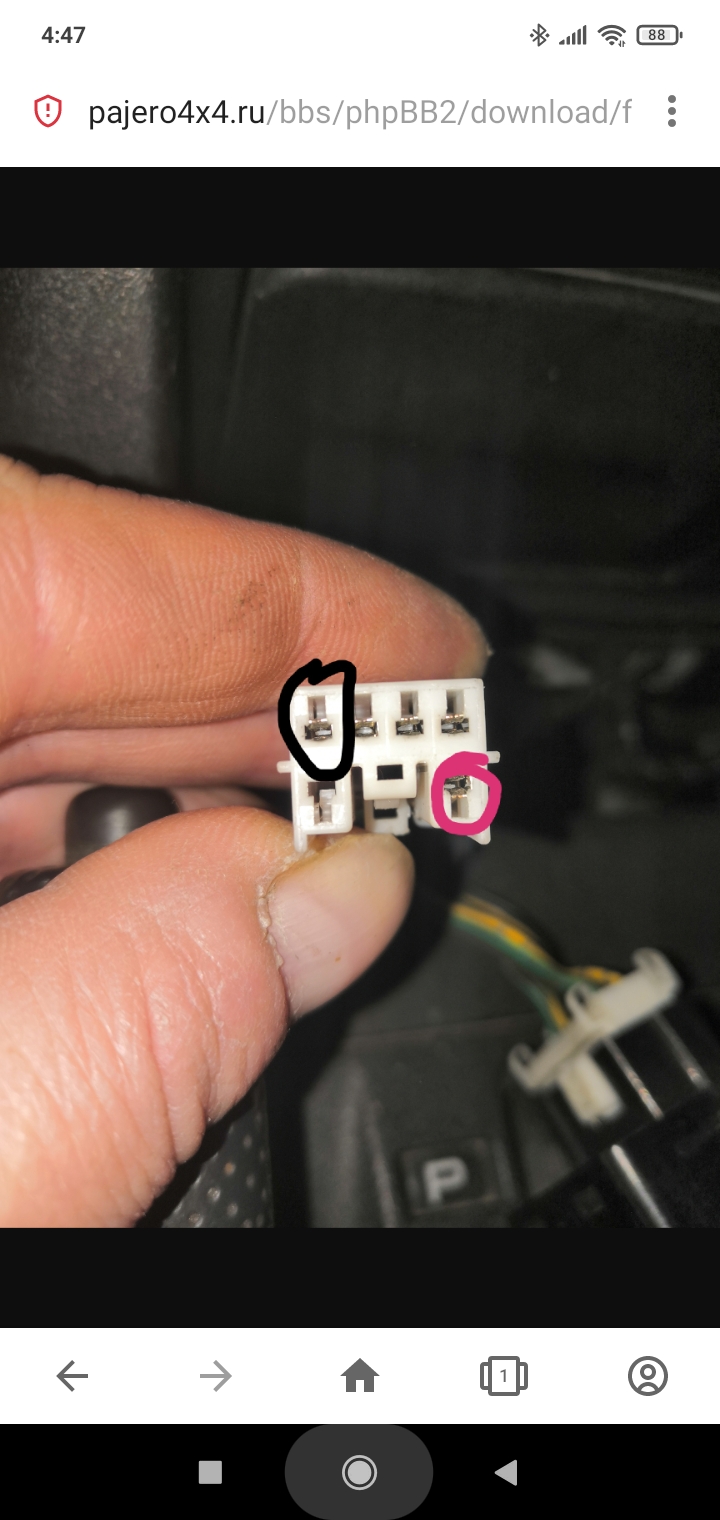

Одна пустая, качество хорошее, приблизь

white2007 · Сообщение **white2007** » 15 ноя 2022, 06:02

Мне щас важно узнать, при нажатии кнопки вперёд, какие контакты замыкаются на кнопке? Кнопка 5 контактов.

Сообщение **SNOOPER** » 15 ноя 2022, 10:39

white2007 писал(а): ↑ Одна пустая, качество хорошее, приблизь

Так и на схеме один контакт не используется.......

white2007 писал(а): ↑ Мне щас важно узнать, при нажатии кнопки вперёд, какие контакты замыкаются на кнопке? Кнопка 5 контактов.

Так же на схеме указано что замыкается при включении и выключении.
Не понимаю что ещё нужно?!

Разве что трёх этажным покрыть......

white2007 · Сообщение **white2007** » 15 ноя 2022, 11:11

Я схемы плохо читаю, а тем более на не русском языке, напиши какие контакты замыкаются при нажатии вкл блокировки. Спасибо.

white2007 · Сообщение **white2007** » 15 ноя 2022, 13:09

У меня получается на этом контакте ни плюса нет ни минуса. Может кто у себя позвонит, что на нем должно быть? Я предполагаю плюс. Т. К как раз при нажатии кнопки он замыкается с последним контактом в этом ряде

white2007 · Сообщение **white2007** » 15 ноя 2022, 16:29

Ну все понятно, при включении раздатки на 3 и 4 положение плюс появляется на одном контакте, который сбоку, он на отключение блокировки, а рядом контакт пустой, это как раз на Включение блокировки, на него плюс не приходит. Капец, где искать? Вот контакт кнопки вверх на него и не приходит.

white2007 · Сообщение **white2007** » 16 ноя 2022, 04:03

А есть схема откуда плюсы приходят на кнопку на 2 и 6 контакты, вышеуказанную схему понял.

white2007 · Сообщение **white2007** » 16 ноя 2022, 10:54

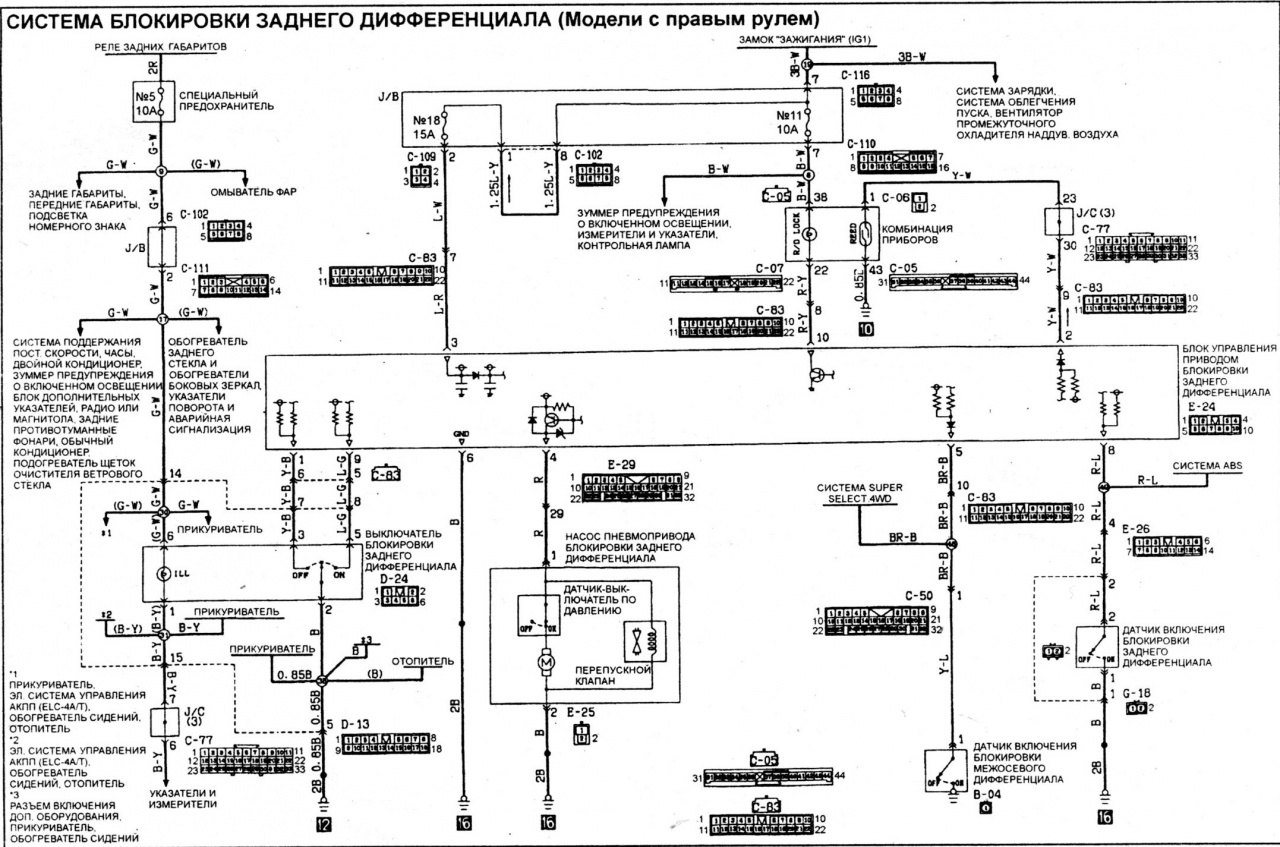

Нашёл схему, судя по всему идёт от блока управления плюс, или сам блок плохой или обрыв где-то.
