Нужна распиновка кренометра mb561983 79770.

[KONIC]

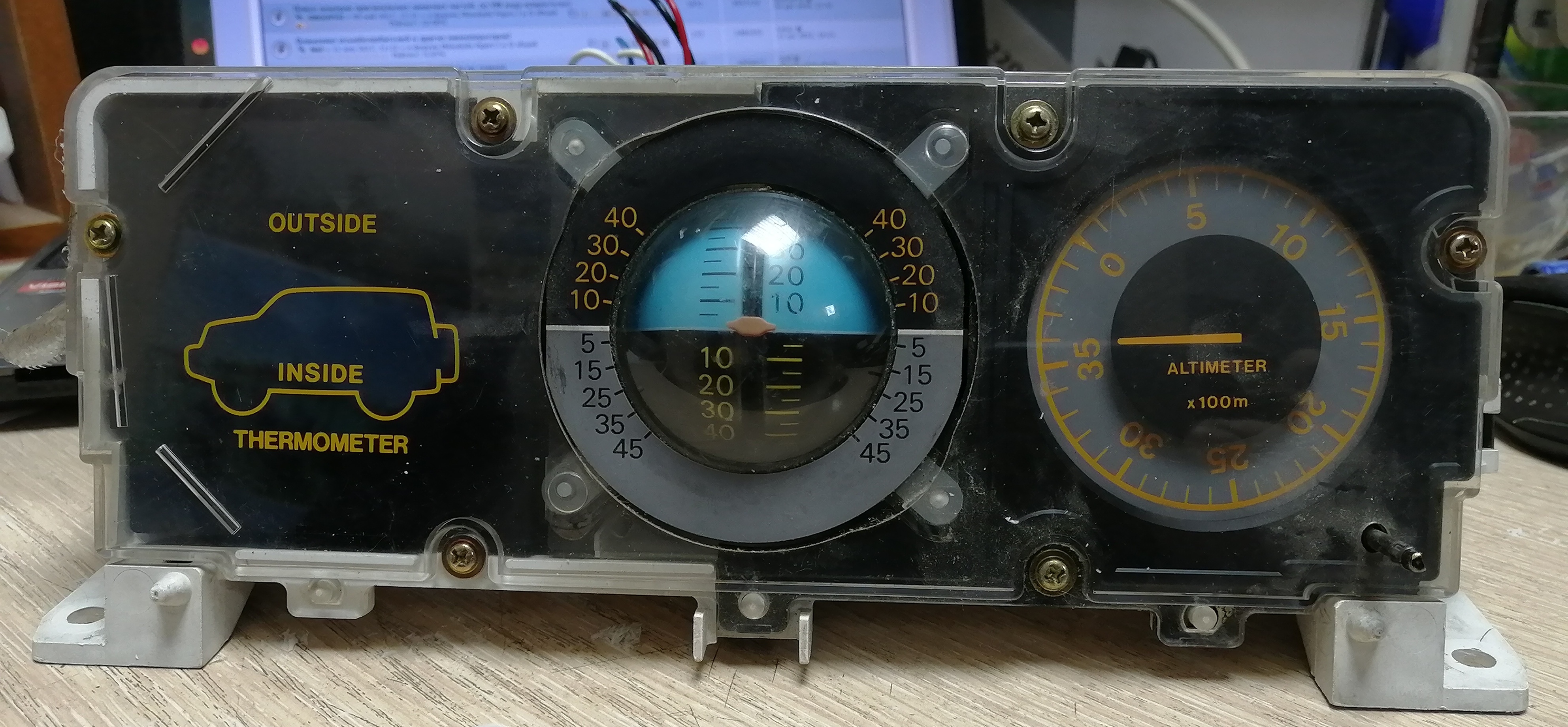

Прошу помочь с подключением этого девайса mb561983 79770 (кренометра). Заранее благодарен!

[dvm99]

ХЗ, что у тебя за блок.

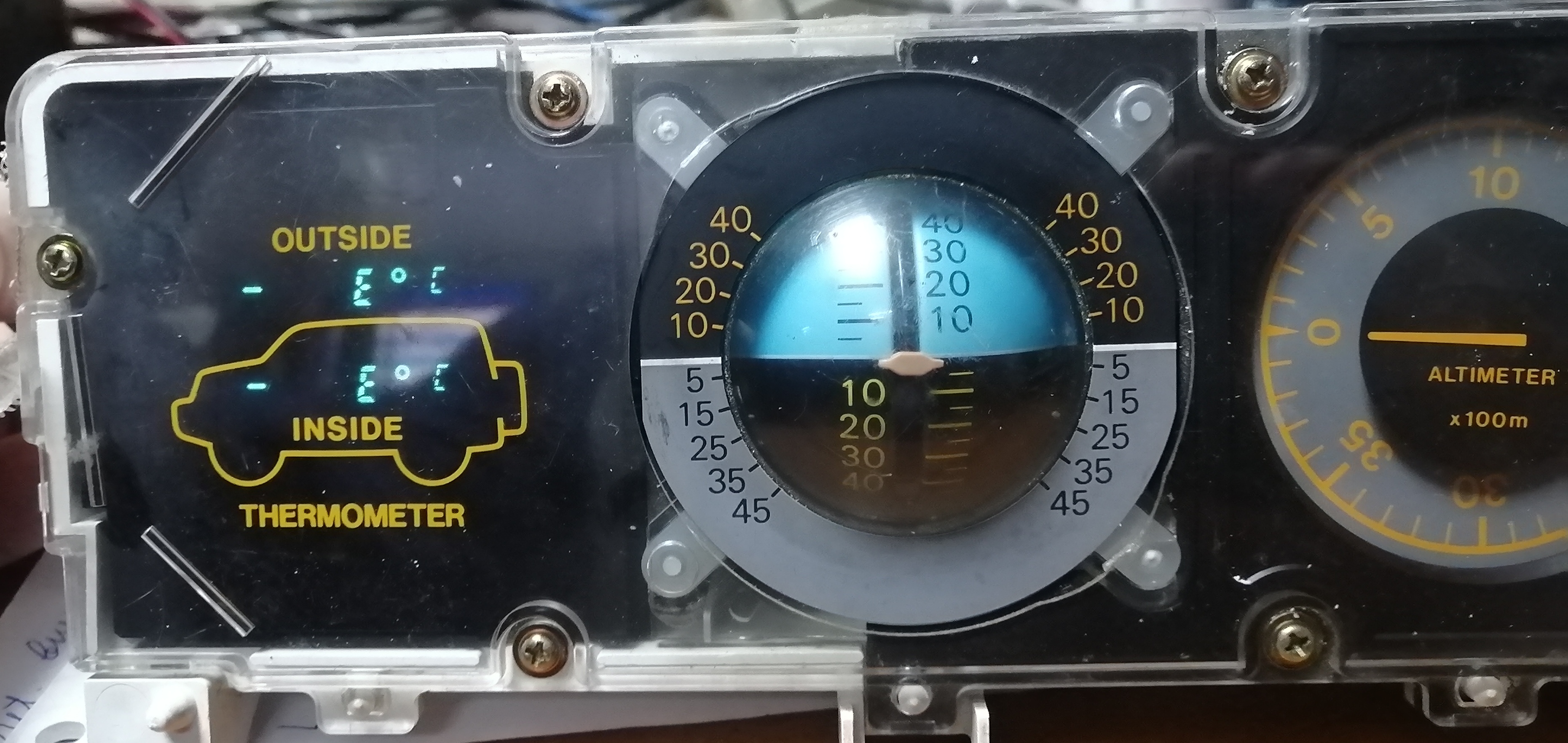

Эта штука называется "Блок дополнительных приборов".
По виду он от европейца П2, но по цвету проводов и кол-ву пинов в разъёме не совпадает.
Похоже, ты хочешь в Делику вкрячить этот блок.
Скачивай схему от сюда http://faq.out-club.ru/download/pajero/ ... 1-1999.zip
Там в архиве несколько файлов. Тебе нужен самый первый (91-94 г)

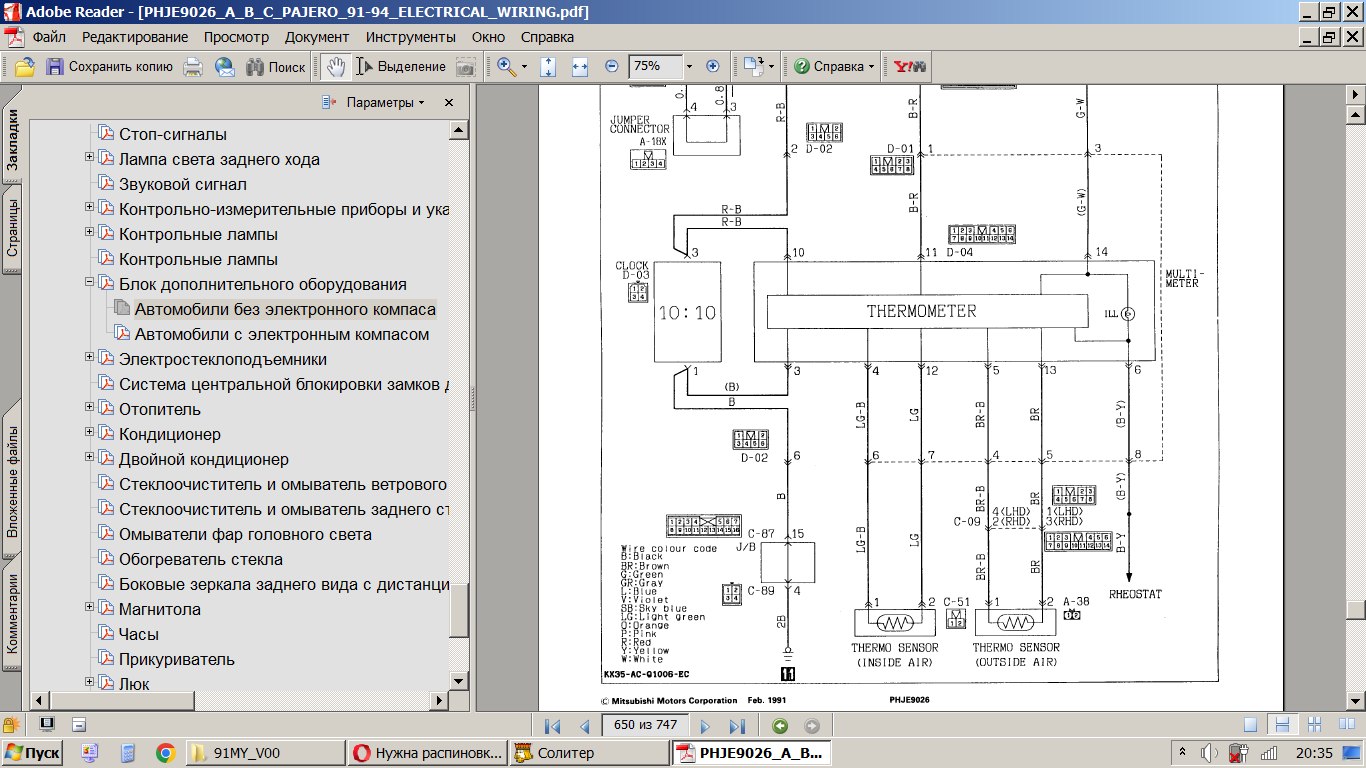

В нём находишь вот эту страницу

Далее, разбирай блок и смотри, мож внутри можно разобраться. Там два канала на термометры, подсветка и т.п.

[dvm99]

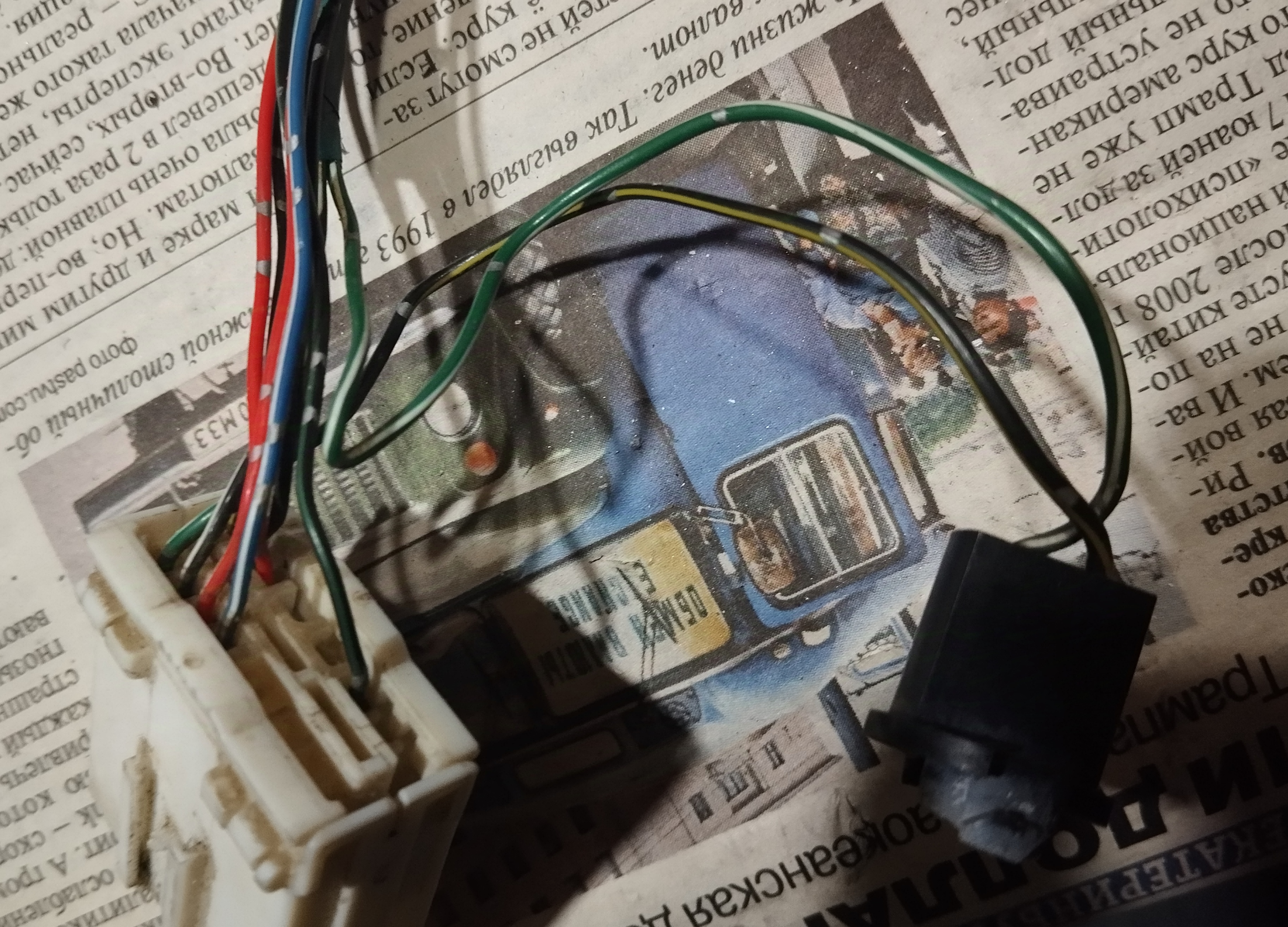

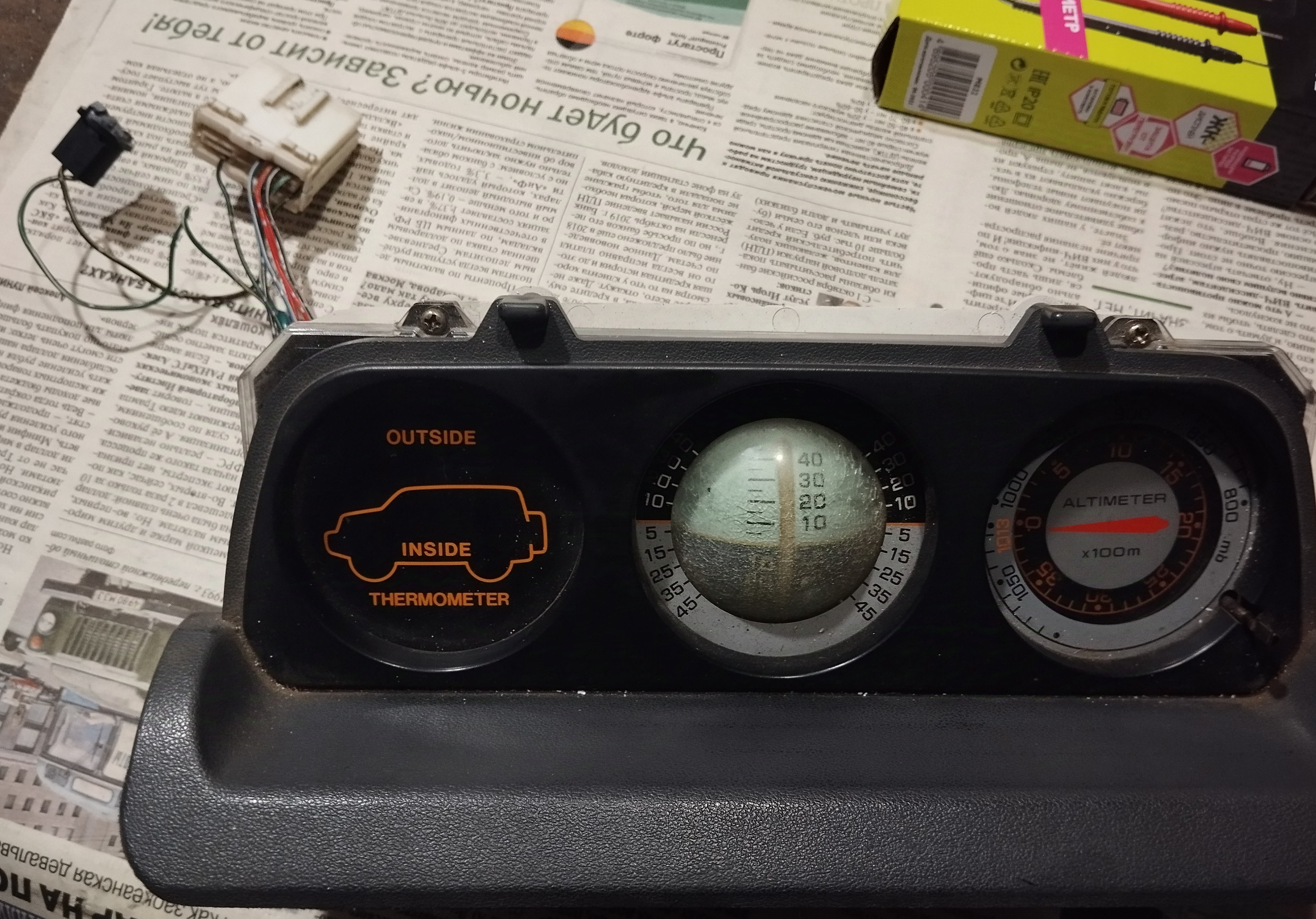

Сейчас в гараже нашёл такой же блок в загашнике, но у него оем- номер другой.

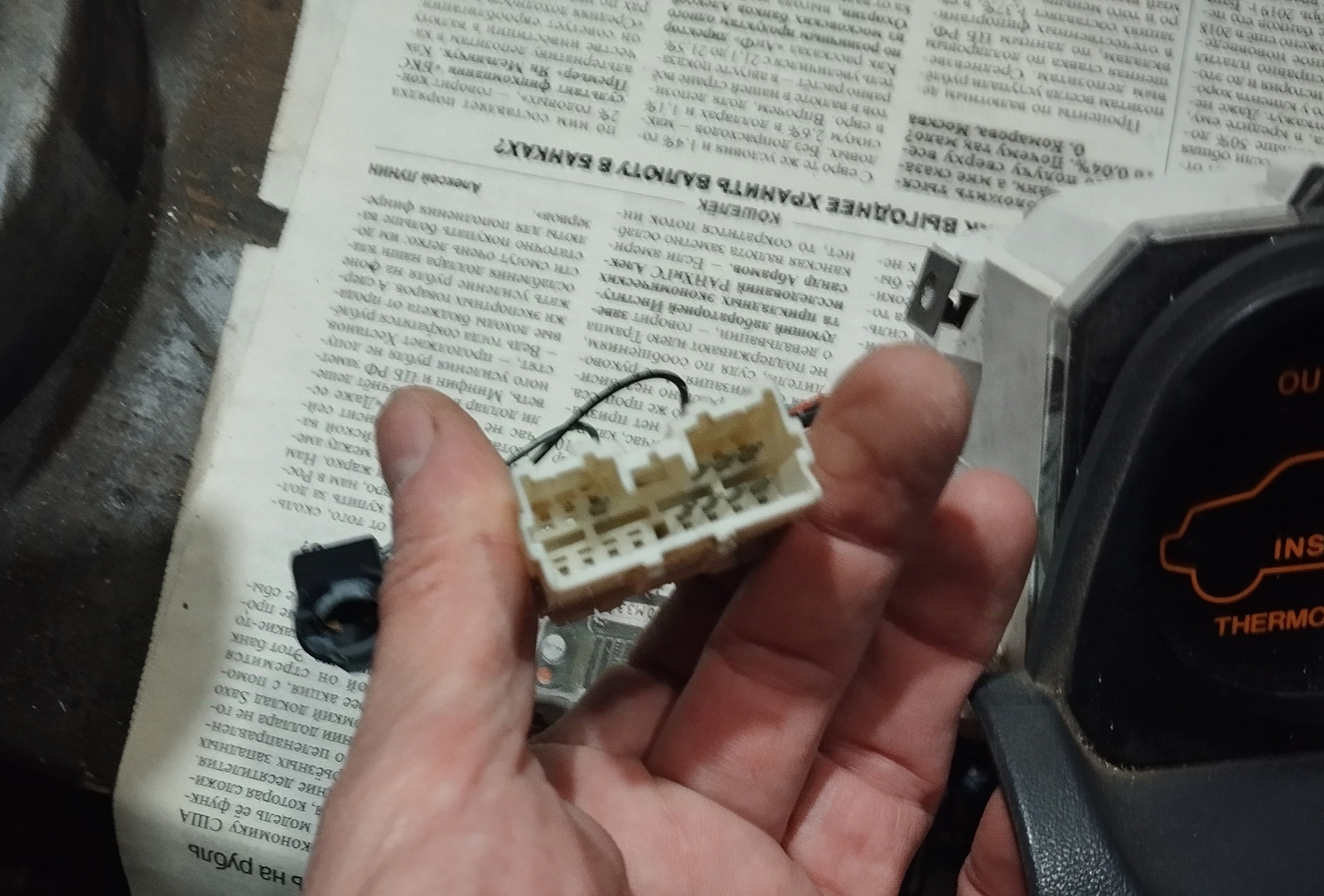

И отличается от твоего именно разъёмом.

[SNOOPER]

но у него оем- номер другой.

Так и у него номер от фонаря....
Да и на колхоз смахивает.

Так что ручками, вызванивать.
Или дать тому кто хоть чутка разбирается.)

[SNOOPER]

Я так думаю:

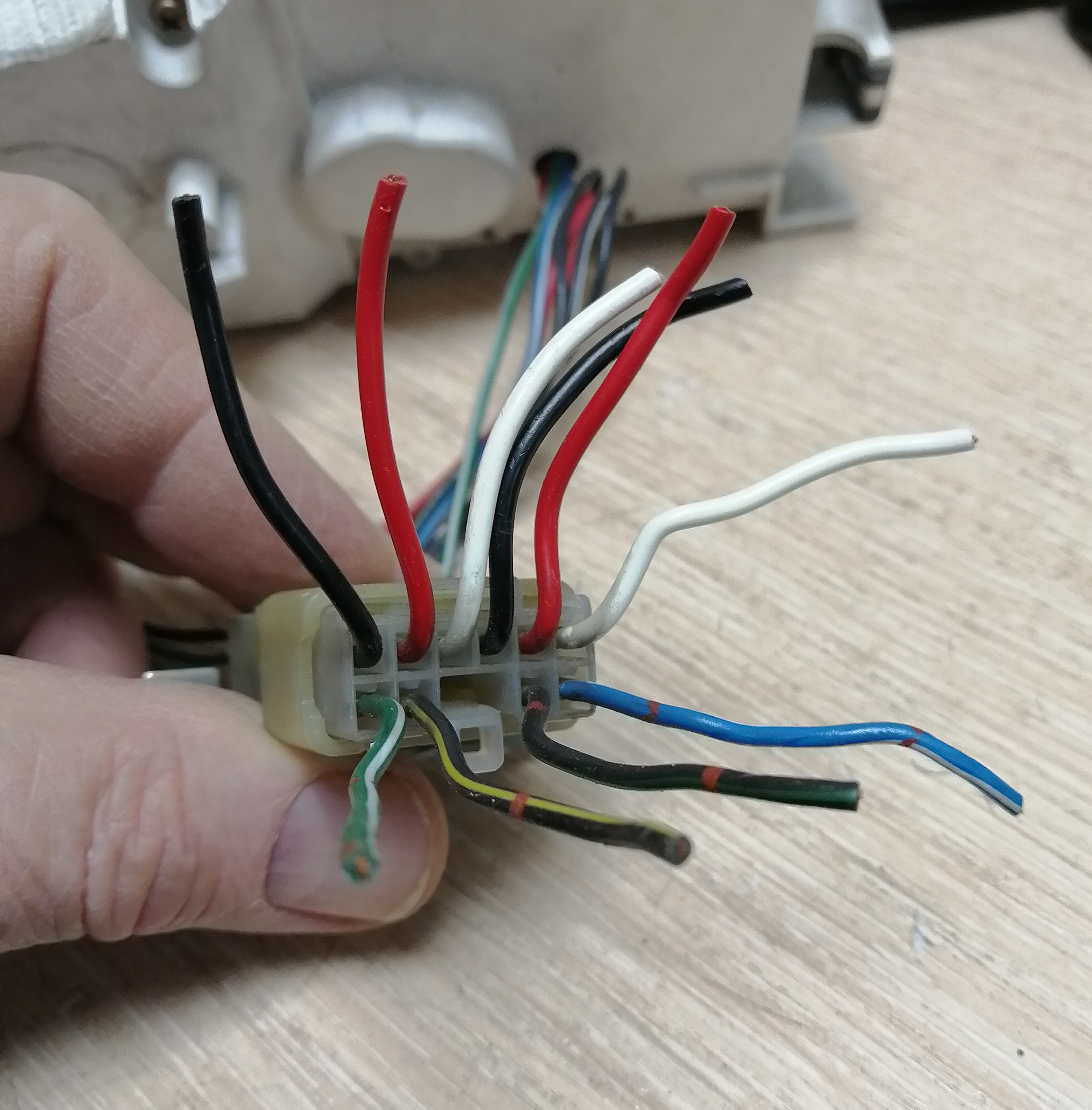

Пары красный - белый датчики температуры
Черный масса.
Черный с желтой полосой - зелёный с белой = подсветка
Нужно вскрывать и смотреть.)

[dvm99]

Да и на колхоз смахивает.

Саша, на колхоз не похоже, на обрезанных проводах чередующиеся поперечные красные риски- почерк ММС.
Толщина проводов конечно удивляет
Зы
Меня единственное цепляет, нахрена эта панель нужна? Там из дельных приборов- только термометр. Да, красивый, светится, но, собака, у него диапазон до -15. Дальше начинает безбожно врать.

[KONIC]

Меня единственное цепляет, нахрена эта панель нужна?

У меня он долго валяется,брательник хочет на УАЗИК себе поставить. Хочет пусть ставит,все одно лежит!

[KONIC]

Так и у него номер от фонаря....
Да и на колхоз смахивает.

С чего такое убеждение? У меня товарищ в 2000_ых ездил в Японию,на разборках работал,оттуда и приволок!

[KONIC]

Эта штука называется "Блок дополнительных приборов".

Все пишут "Кренометр", и я туда-же!

[KONIC]

Далее, разбирай блок и смотри, мож внутри можно разобраться. Там два канала на термометры, подсветка и т.п.

Спасибо! Скачал страницы,посмотрю,вроде цвета проводов обозначены.

[SNOOPER]

С чего такое убеждение? У меня товарищ в 2000_ых ездил в Японию,на разборках работал,оттуда и приволок!

В том что данный номер не бьётся ни в одном каталоге.
Это номер "служебный", не для заказа.

[KONIC]

В том что данный номер не бьётся ни в одном каталоге.
Это номер "служебный", не для заказа.

Возможно,не знаю. На многих автояпошках и VIN отсутствует,как у меня например.

[KONIC]

Нужно вскрывать и смотреть.)

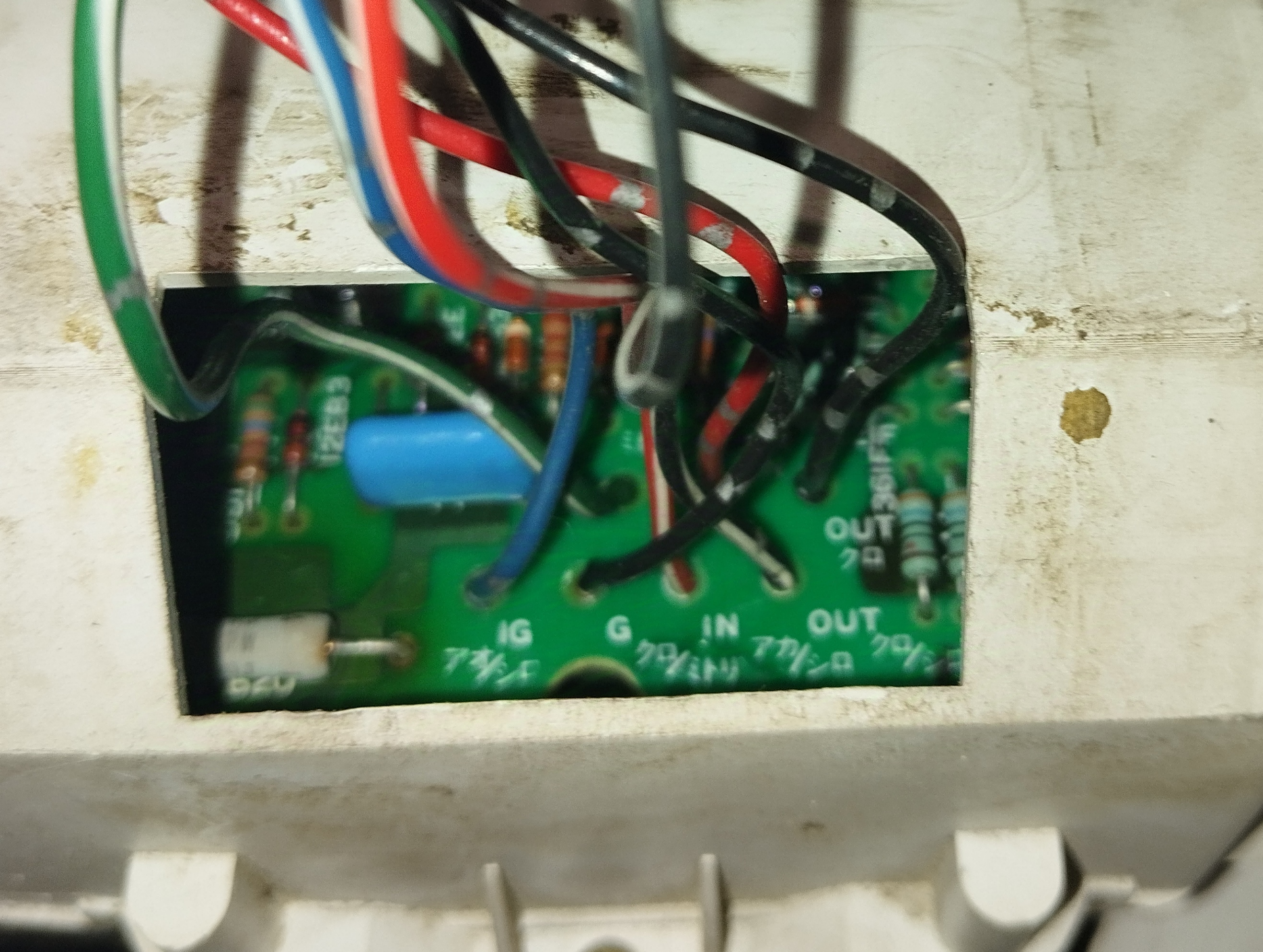

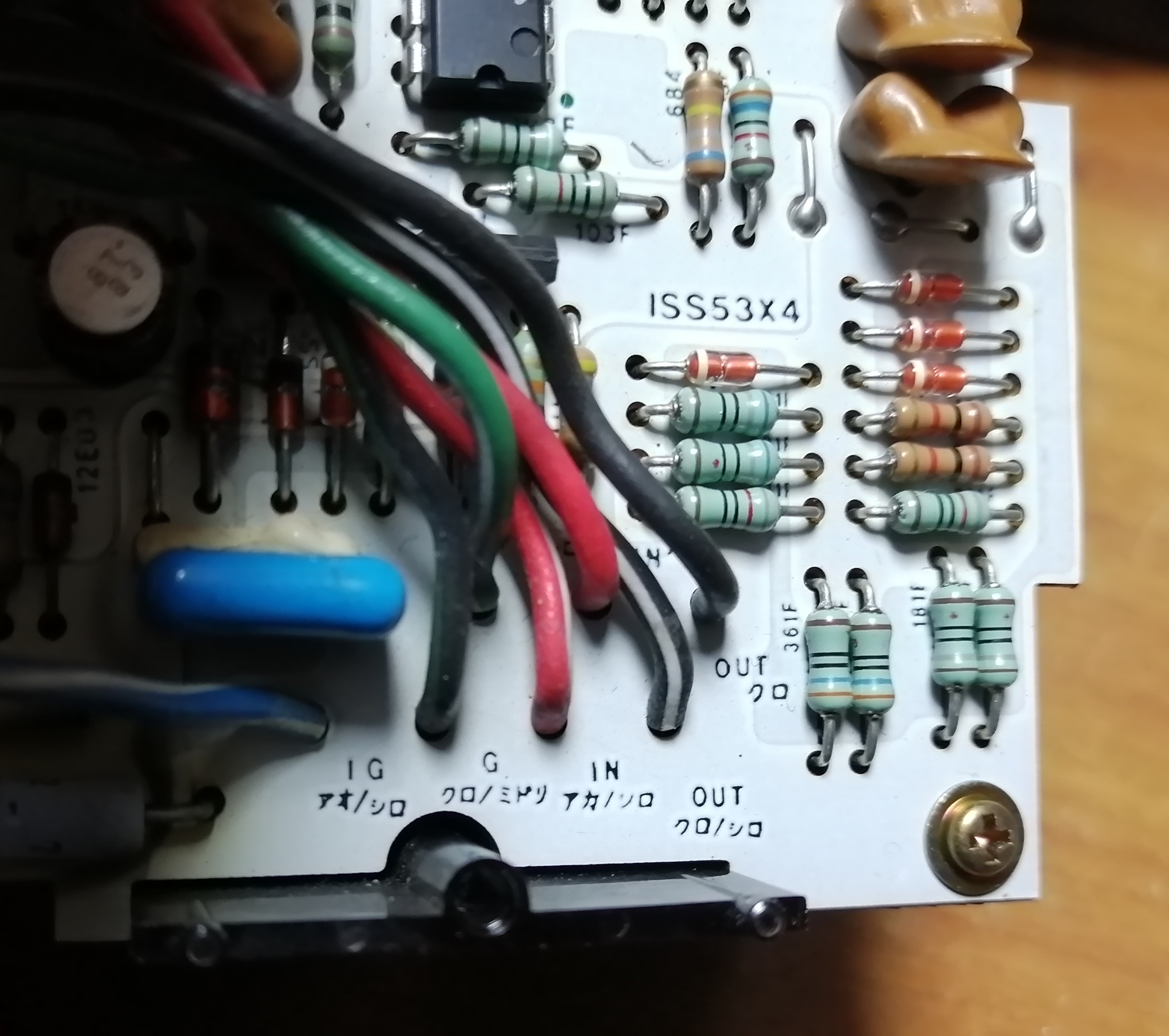

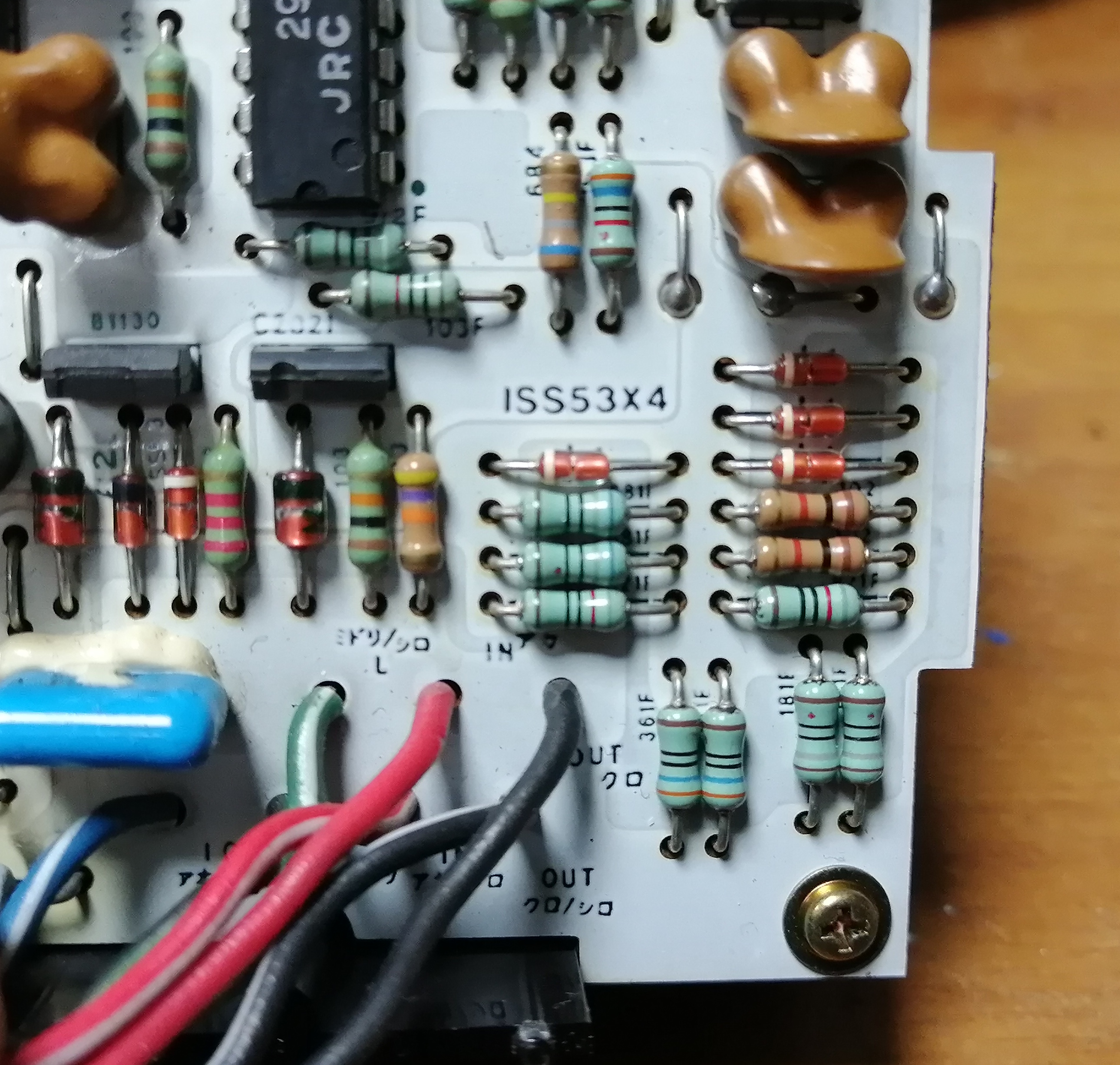

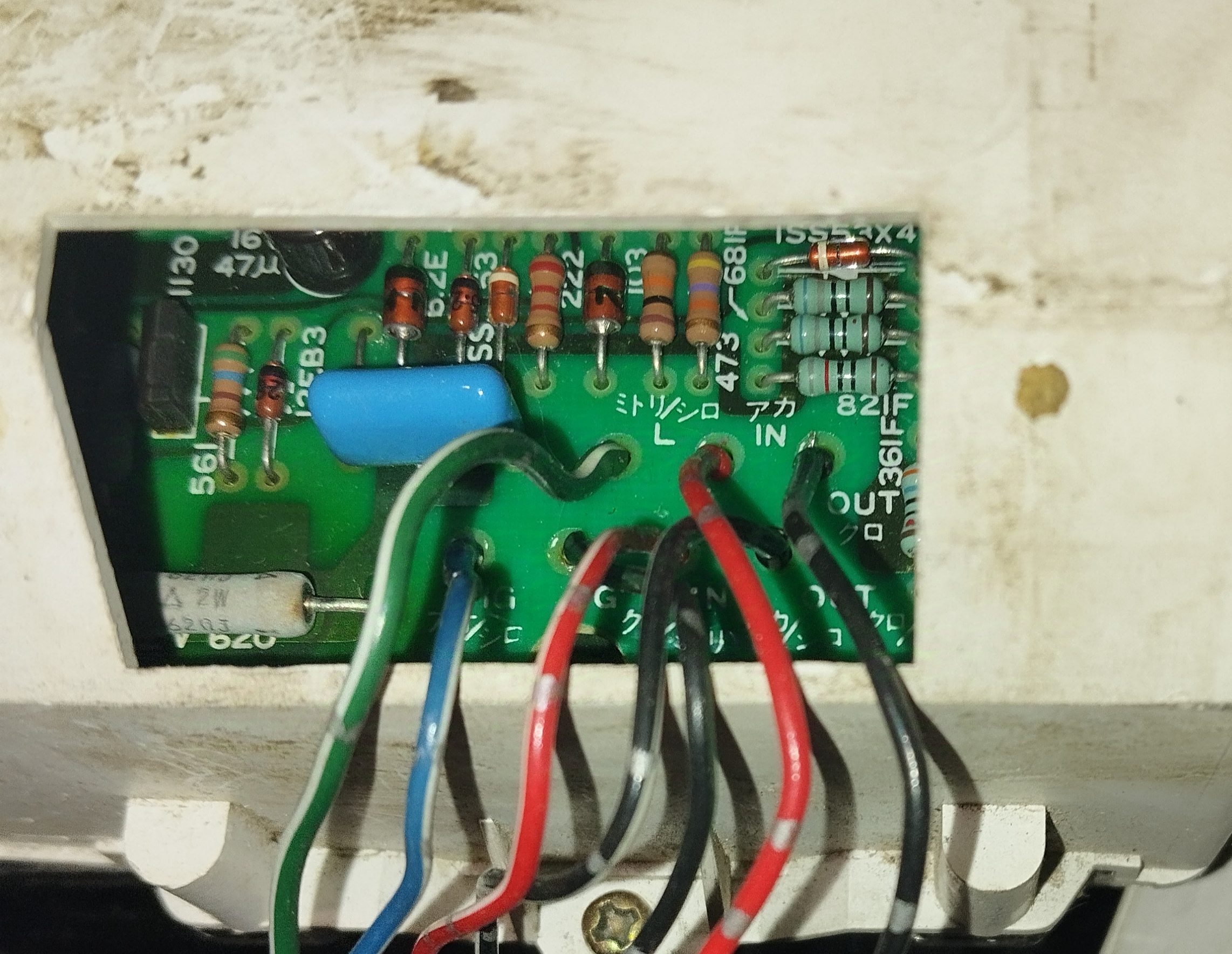

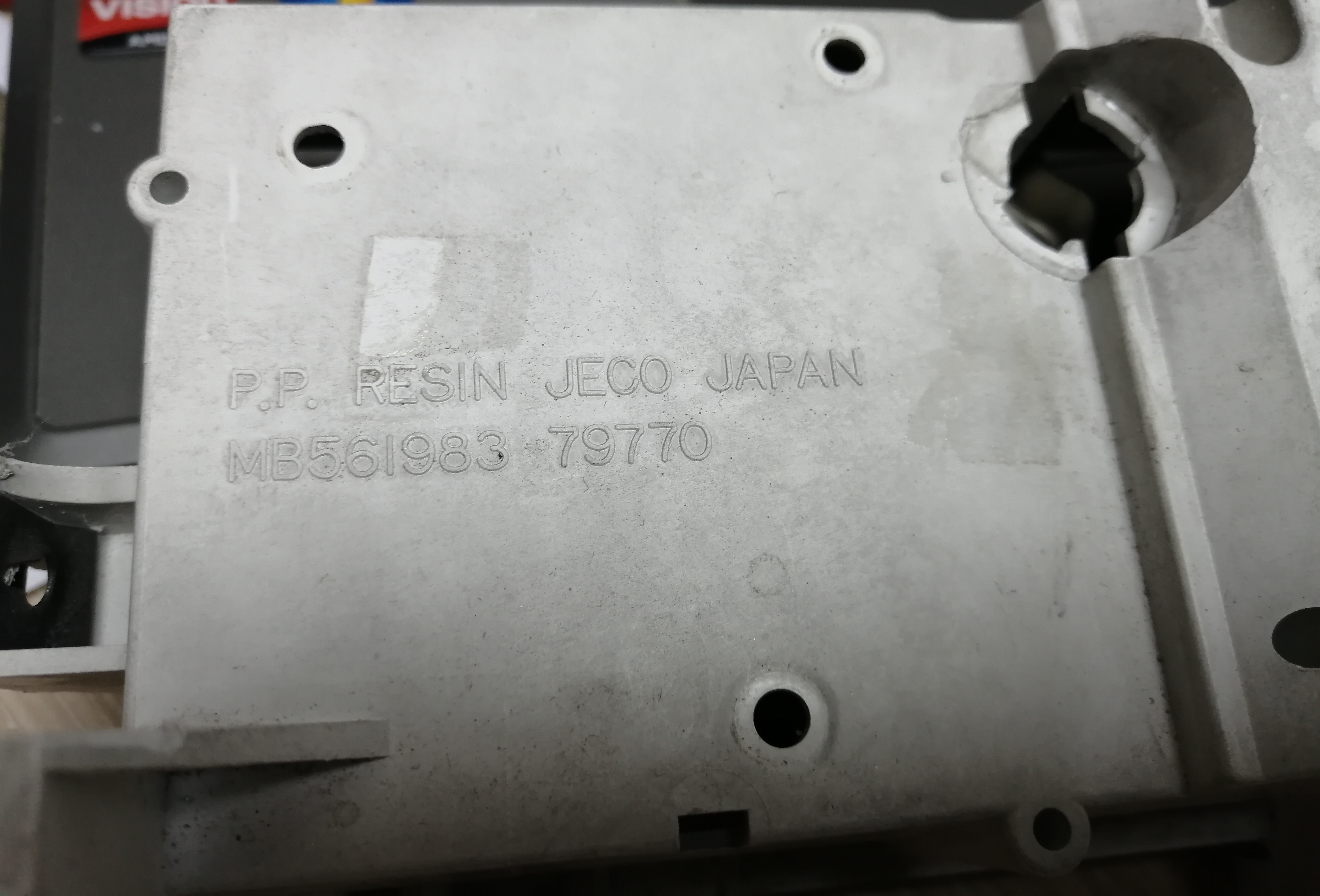

Вот, такие иероглифы внутри.

[SNOOPER]

Out Это внешний температуры outside
IN Это внутренний температура inside
IG Зажигание Ignition
G скорее всего масса Grounding
L скорее всего подсветка, если нет отдельной. Light

[dvm99]

Да, всё верно!
Сейчас в гараже опять достал панель и сверился со схемой. Чуток отличается, но по мелочам.
Расцветки проводов немного другие, но идут на разъём в те же пины.

[dvm99]

Зы

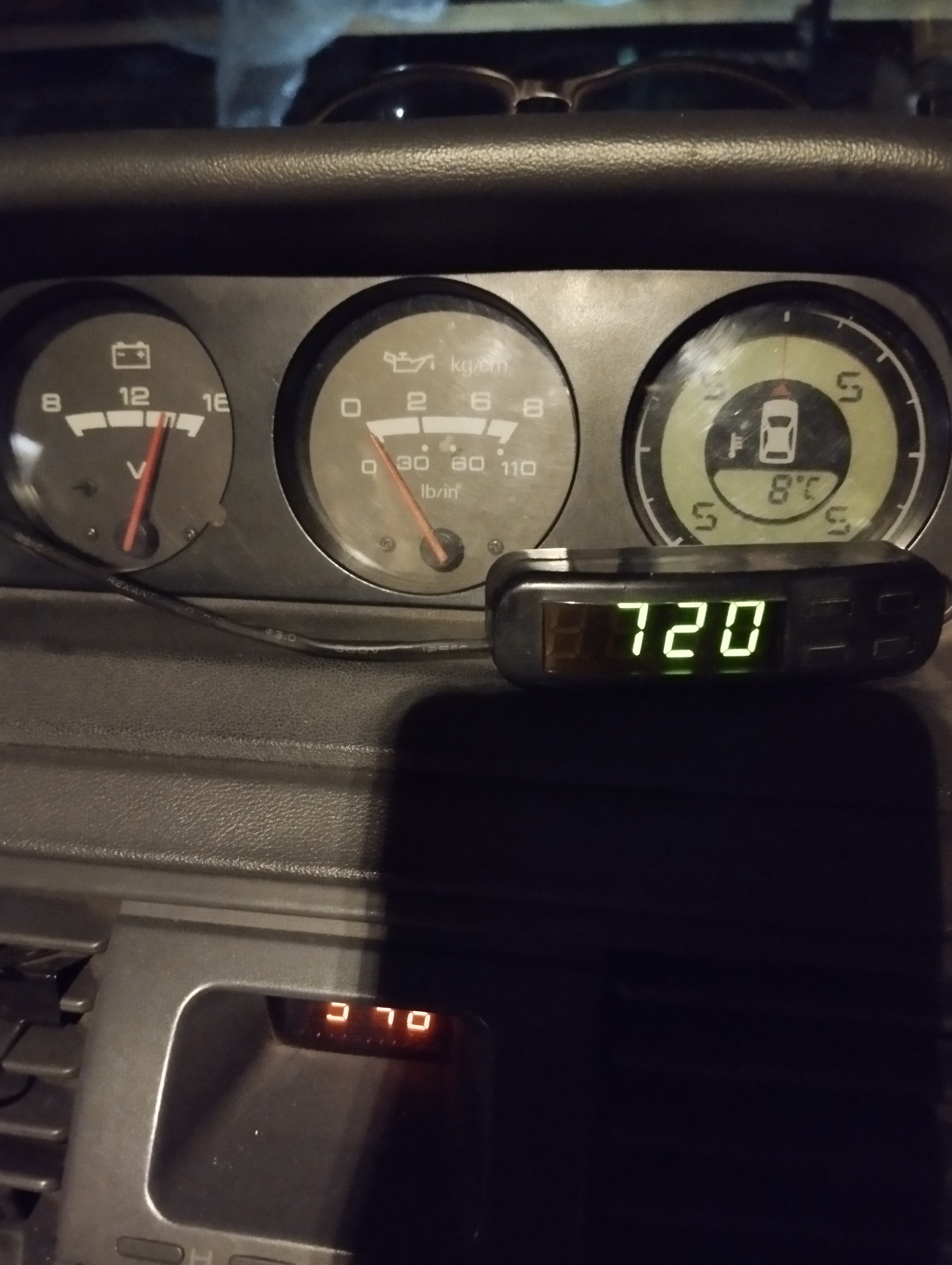

ТС, неудачную ты панель для уазки выбрал, надо было вот такую

[KONIC]

ТС, неудачную ты панель для уазки выбрал, надо было вот такую

Так я не выбирал,валяется уже более десятка лет,братан говорит дай мне,ну бери...,один черт валяется.

[KONIC]

IG Зажигание Ignition

Ignition-это типа "питание 12v". Благодарю.

[KONIC]

Сообщение SNOOPER » 06 дек 2024, 16:37

Out Это внешний температуры outside
IN Это внутренний температура inside
IG Зажигание Ignition
G скорее всего масса Grounding
L скорее всего подсветка, если нет отдельной. Light

Все так и есть! Спасибо,благодарю всех за содействие!
