Тем подобных в поиске не нашел, решил отчетег написать, думаю комунть да пригодится...
Озадачился той же проблемой, о которой многие писали (в темное время суток, особенно на тонированных паджеромонтерах, не видно ручки открывания задних дверей), вот и решил подсветить, а заодно и написать, как разбираются задние двери (патамушта иначе никак

)
Итак, 1. Откручиваем 1 винт из "стакана", 2 с наружного торца двери и 1 из овала дверной ручки.

2. Овал снимается, потянув вдоль машины к переднему сиденью (там 2 "загибулины"

и одна петля), а потом, оттянув на себя ручку, снимаем с нее овал. Написано сложно, снимается за 5 секунд :smt002

3. Стакан держат еще два выступа по обеим (длинным) сторонам,

так что не нашел ничего удобнее со стороны двери, как ключ от гаража

Сначала им поддеваем, крутя зубцами вверх, а потом с противоположной стороны - отверткой аккуратненько.

теперь ничего не держит дверь, кроме защелок, кстати, мягких, что порадовало (трудно сломать, но все же аккуратнее).
4. Начал снизу, мне так удобнее было...
Чтобы было нагляднее, укажу их местоположения, тогда риск сломать сведем к минимуму:

5. Сняли... теперь на радостях не хватаем и бежим с обивкой!!! Просовываем руку и разъединяем колодку стеклоподъемника.

Теперь все!!! Можно сесть, покурить и задуматься: нафига я ее снимал или придумать, что ж теперь сделать полезного, раз снял уже

(можно сделать мелкую приятную доработку, о которой речь пойдет дальше).

6. Сверлим в овалах по дырдочке (у меня сверло 4), вот здесь, например.

7. Припаиваем к рассеивающим светодиодам пару проводов (я с запасом брал, где-то 25-30 см), можно через резистор, чтобы не так ярко светили. Вставляем, кАпаем моментом (с обратной стороны, ессна).

Теперь для тех, кто не хочет тянуть провод аж от подсветки режимов АКПП или другого далёкого места... (меня, например, не впечатлило вскрывать пол-машины

, подрубился так, как ниже описано. Включена при включенном зажигании и отключенной блокировке стеклоподъемников пассажиров)
8. На колодке два крайних провода (зеленый с белым и красный с белым) - "минус", а синий - "плюс". Нам нужен синий и зелено-белый (или красно-белый, от вашего выбора не будет зависеть будующее планеты Земля).
На зеленый и красный подается, для управления ст.подъемниками, соотв. там нет сигнала.

9. Все! Можно собирать все в обратном порядке!
Фотки напоследок, готового "до чего техника дошла...(с)"

Все фотки выложены также здесь: http://www.pajero4x4.ru/fgallery/thumbn ... album=2318
Всем удачи на дорогах!

Актуально. Народ постоянно ручки шарит найти не могут. Надо будет тоже сделать.

а вот с питанием классно придумано. ни за что не догодаться. За идею - отлично!

Всегда от реализации этой затеи останавливал вопрос того, что лень тянуть провода в двери, а чтобы горели всегда не очень хочется. Отличный отчет)

Mark Polyanichko писал(а):Всегда от реализации этой затеи останавливал вопрос того, что лень тянуть провода в двери, а чтобы горели всегда не очень хочется. Отличный отчет)

Да, тоже много передумал... но самый простой для меня остался такой способ. Насчет постоянного горения: нажимаю кнопку блокировки открывания/закрывания стекол - не горит. Не так удобно, как от подсветки приборов, но более просто реализовал. Да и то, что постоянно горят... буду ставить по резистору дополнительно, тогда в светлое время суток будет просто не видно света, а ночью тускленько будет подсвечивать; а то сейчас ярковато. Расход энергии минимален, т.к. светодиоды, этим все сказано.

Подумываю тоже ручки подсветить.
Идея есть сделать их не светящимися когда замки ручек заблокированы,а когда открываешь блок с водительского места что бы они подсвечивали.
Кто может подсказать как это правильно сделать?

А интересно на Паджриках-3 такая же проводка идет на стеклоподъемники??? Кто знает???? А идейка отличная, молодец и спасибо за фотоотчет...

Kentavr писал(а):Подумываю тоже ручки подсветить.
Идея есть сделать их не светящимися когда замки ручек заблокированы,а когда открываешь блок с водительского места что бы они подсвечивали.
Кто может подсказать как это правильно сделать?

Запитать от тех же проводов стеклоподъемников, просто на защелки приколхозить микровыключатель в разрыв цепи от той же мышки, например. Т.е. када защелка отщелкивается - нажимает на микровыключатель, включается подсветка!

В теории все проще некуда, а на практике дойдете, скорее всего, тупо до просто подсветки... ::-):

Кемп писал(а):А интересно на Паджриках-3 такая же проводка идет на стеклоподъемники??? Кто знает???? А идейка отличная, молодец и спасибо за фотоотчет...

Мультиметр Вам в помощь! ::-): Ну на самый крайний случай, лампочка-пробник. Найдите "плюс" и "минус" и вот Вам счастье! Дерзайте!

С ноября все равно заставят всех днем и в городе и за городом с включенным светом фар ездить, так что какая разница постоянно гореть будет подсветка или нет:), тем более подсветка будет светить штатная вся...Так что с микрушками колхозить не стоит, хотя идейка полезная...

На П3 (дорейсталлинг) идут 3 провода:красный с черной полоской(+), зеленый с черной полоской(+) и черный(-), плюс запитываем любой, а минус - черный. Вчера поставил...полет нормальный... даже, когда глушишь двигатель и выходишь с машинки, они горят секунд 15, потом гаснут,получается типа задержки освещения:). Короче, дерзайте кому хочется немножко отличаться от других...

на паджере спорт вчера такое реализовал - спасибо за идею, а то теща ругается зимой когда не может ручку нашарить.

3 нюанса:
1. При снятии облицовки передних дверей достаточно только выкрутить саморез стакана захлапывания дверей - ее саму снимать не обязательно.

2. когда "+" берешь от сине-красного провода - светодиоды мерцают с частотой раз в секунду, очень раздражает...переделал на "+" от синего провода - все ровно, мерцания нет. "-" - черный провод.

3. горят постоянно, на кнопку блокировки подъемника - им наплевать

Сегодня сделал двн задние ручки.

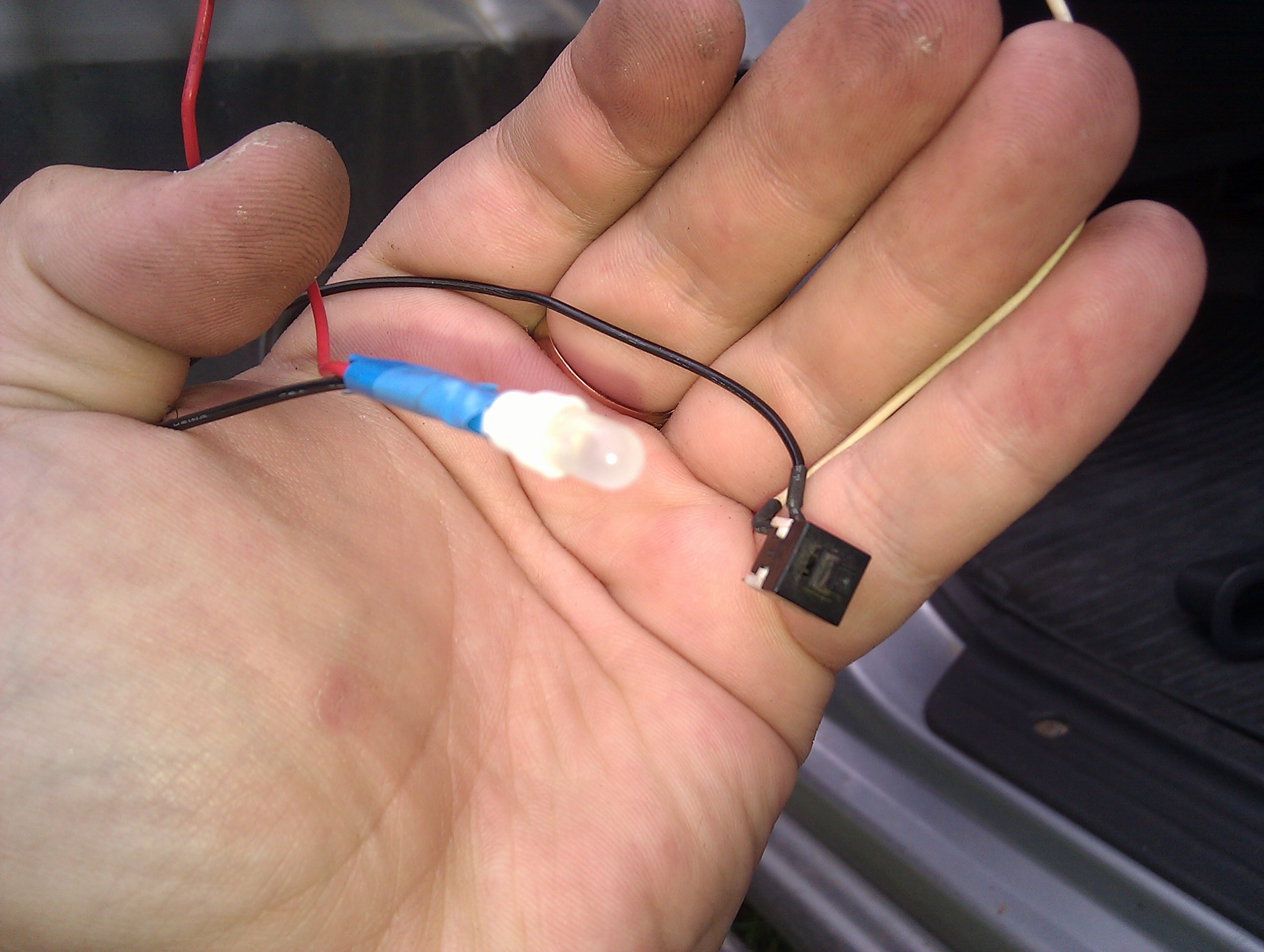

Места для диодов другие сделал (вручках на открытия двери) + плюс микрики на включение поставил.
Теперь когда замки дверей закрыты, ручки не подсвечиваются, а когда открываешь замок, ниша начинает светится!
