Помогите пожалуйста я уже обыскался на форуме( была точная распиновка по цвету). У меня нет штекера. У меня
тупо пучок проводов торчит и
к ним подключен мафон ( не
работает задняя левая колонка
и саб ). Шесть проводов просто
остались не подключеными. Я
пытался методом тыка не
получается . Поэтому прошу
узнать какой провод по цвету куда идет. Заранее благодарен

Тема, то для раздела Электрика!!!

Эта схема точно на монтеро?

На Паджеро такая. Не факт что с Монтеро совпадает.

Сегодня полез в проводку. Не совпадает:(. Помогите пожалуйста, кто чем может

К Концу недели разгребу дела и разберу. Я не забыл

EVIL писал(а):Помогите пожалуйста я уже обыскался на форуме( была точная распиновка по цвету). У меня нет штекера. У меня
тупо пучок проводов торчит и
к ним подключен мафон ( не
работает задняя левая колонка
и саб ). Шесть проводов просто
остались не подключеными. Я
пытался методом тыка не
получается . Поэтому прошу
узнать какой провод по цвету куда идет. Заранее благодарен

Надеюсь, что это Вам поможет.
Для того чтобы при установке нештатной магнитолы в Mitsubishi Montero 3 все динамики и сабвуфер играли нормально необходимо организовывать коммутацию нештатной магнитолы со штатным усилителем Infinity через линейные выходы магнитолы. У Вас коммутация магнитолы осуществлена через разъем ISO, поэтому и не играет задняя левая колонка и сабвуфер.

P.S. Ранее аналогичная тема уже поднималась в этом форуме, рекомендую воспользоваться поиском.

Можно подробнее про левую заднюю колонку? Подключали Philips, все вроде правильно подключили, но колонка не играла. пришлось провод кидать напрямую....

Посмотрел по схеме, все верно подключено. Еще глюк не понятный - не складывается антена при вытаскивании ключа. Причем обнаружился глюк, если рулевое колесо до предела вправо вывернуть, то антена заезжает при вытаскивании ключа... В чем прикол не пойму. Явно каких то знаний не хватает о работе этой шайтан машины...

AndreyPA писал(а): Можно подробнее про левую заднюю колонку? Подключали Philips, все вроде правильно подключили, но колонка не играла. пришлось провод кидать напрямую....

Повторюсь - у Вас коммутация магнитолы осуществлена через разъем ISO, поэтому и не играет задняя левая колонка и сабвуфер. Чтобы при установке нештатной магнитолы в Mitsubishi Montero 3 все динамики и сабвуфер играли нормально необходимо организовывать коммутацию нештатной магнитолы со штатным усилителем Infinity через линейные выхода магнитолы, т.е. через разъемы тюльпаны.

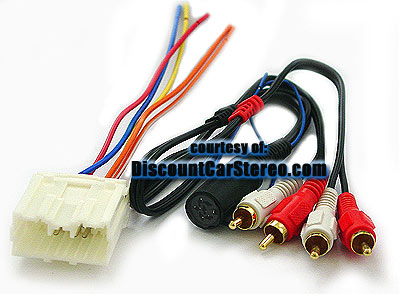

У буржуев для подключения нештатной магнитолы к штатному усилителю Infinity на Mitsubishi Montero 3 (чтобы не резать штатную проводку) продаются специальные переходники, которые называются MITAH. Я такой переходник сделал сам, выпаяв разъемы из штатной магнитолы Infinity.

AndreyPA писал(а): Посмотрел по схеме, все верно подключено. Еще глюк не понятный - не складывается антена при вытаскивании ключа. Причем обнаружился глюк, если рулевое колесо до предела вправо вывернуть, то антена заезжает при вытаскивании ключа... В чем прикол не пойму. Явно каких то знаний не хватает о работе этой шайтан машины...

Не знаю в чем у Вас проблема, но если вы все правильно подцепили - управление антенной с магнитолы на провод Motor Antenna (если я правильно помню синий/белый), то все должно работать нормально. Возможно, что Вы не правильно осуществили коммутацию магнитолы, т.е. не подцепили к магнитоле провод Power Supply ACC (+12V), т.е. магнитола не отключается после вытаскивания ключа из замка зажигания.

А если нет этого разъема!? Как подключить у меня просто провода торчат и так подключено что не работает задняя левая колонка и саб!!! Что тогда делать? Как подключить если я незнаю какой провод и для чего?

Не знаю в чем у Вас проблема, но если вы все правильно подцепили - управление антенной с магнитолы на провод Motor Antenna (если я правильно помню синий/белый), то все должно работать нормально. Возможно, что Вы не правильно осуществили коммутацию магнитолы, т.е. не подцепили к магнитоле провод Power Supply ACC (+12V), т.е. магнитола не отключается после вытаскивания ключа из замка зажигания.

В том то и штука, мафон отрубается. Пишет байбай и отключается через секунд 10. Антена прячется только если руль вывернуть до упора в право. Колдунство какое-то...

Может есть мысли почему?

EVIL писал(а):А если нет этого разъема!? Как подключить у меня просто провода торчат и так подключено что не работает задняя левая колонка и саб!!! Что тогда делать? Как подключить если я незнаю какой провод и для чего?

Разъем, через который коммутируется усилитель Infinity неразборный, поэтому я не смогу посмотреть цвета проводов, а соответственно и помочь Вам с установлением их функций. Нужно попытаться найти через форум тех, кто цеплял магнитолу к усилителю не как я через переходник, а срезал этот разъем и цеплял провода с магнитолы напрямую. Или еще как вариант – добираться до усилителя в багажнике и прозванивать провода пытаясь выяснить их функциональную нагрузку.

AndreyPA писал(а):

Не знаю в чем у Вас проблема, но если вы все правильно подцепили - управление антенной с магнитолы на провод Motor Antenna (если я правильно помню синий/белый), то все должно работать нормально. Возможно, что Вы не правильно осуществили коммутацию магнитолы, т.е. не подцепили к магнитоле провод Power Supply ACC (+12V), т.е. магнитола не отключается после вытаскивания ключа из замка зажигания.

В том то и штука, мафон отрубается. Пишет байбай и отключается через секунд 10. Антена прячется только если руль вывернуть до упора в право. Колдунство какое-то...

Может есть мысли почему?

Очень похоже на какой-то неконтакт в рулевой, правда, с другой стороны, если Вы говорите, что магнитола полностью выключается при вытаскивании ключа из замка зажигания, то с нее при выключении должен формироваться управляющий сигнал (убрать антенну) на провод Motor Antenna.

JEKA писал(а):

AndreyPA писал(а):

Не знаю в чем у Вас проблема, но если вы все правильно подцепили - управление антенной с магнитолы на провод Motor Antenna (если я правильно помню синий/белый), то все должно работать нормально. Возможно, что Вы не правильно осуществили коммутацию магнитолы, т.е. не подцепили к магнитоле провод Power Supply ACC (+12V), т.е. магнитола не отключается после вытаскивания ключа из замка зажигания.

В том то и штука, мафон отрубается. Пишет байбай и отключается через секунд 10. Антена прячется только если руль вывернуть до упора в право. Колдунство какое-то...

Может есть мысли почему?

Очень похоже на какой-то неконтакт в рулевой, правда, с другой стороны, если Вы говорите, что магнитола полностью выключается при вытаскивании ключа из замка зажигания, то с нее при выключении должен формироваться управляющий сигнал (убрать антенну) на провод Motor Antenna.

Я так понимаю, что к магнитоле идет только один провод с замка, который снимает напряжение с нее и она уже дает команду убрать антену. я прав?

На блок управления антеной идет сигнал только с магнитолы или с замка тоже?

AndreyPA писал(а):Я так понимаю, что к магнитоле идет только один провод с замка, который снимает напряжение с нее и она уже дает команду убрать антену. я прав?

Да.

AndreyPA писал(а):На блок управления антеной идет сигнал только с магнитолы или с замка тоже?

Управляющий сигнал идет с магнитолы.

прикольно. тогда действительно какое-то колдунство... надо смотреть что там с проводами и соединениями...

потому как при выключении магнитолы антена нормально заходит

Всем спасибо, проблема побеждена.... Перевесили управление антеной на другой провод в магнитоле и все стало работать нормально. Изначально она была подключена на ANT remote, сегодня перевесили на AMP remote. Судя по всему они дают одинаковый сигнал. Теперь все штатно работает.

Почему когда руль вправо поворачиваешь работало... ни кому неизвестно! просто колдунство...

А моя проблема не побеждена:(

Блин, а кто нибудь может подключить майфун в питере?! а то я голову сломаю и спалю что нибудь так!!! либо подробное описание что куда к чему и на сколько:)

Решил у себя тоже повозиться со штатным усилителем.
Усилок стоит Infinity MR490702.
По всей видимости старый хозяин выкинул из аккустики штатный усилитель и протянул новые провода к колонкам.
В итоге саб штатный не играет. Но это ладно, разберемся, тем более распайка разъема сигнального 6pin вроде бы нашлась:



Но имею вопрос. А усилитель как включается? и откуда питается?
Надо подавать напряжение +12 на контакт 1 круглого разъема при включении основной магнитолы?
При включении магнитолы я слышу щелчок реле в районе бардачка. Видимо система не полностью разрушена и какое-то питание подается на усилитель?


Добавлено 20.13.2013 в 19:50
Все... вроде разобрался. Работает
