Расположение блока предохранителей в салоне

[Андрей77vse16]

Сначала запостил в Электрику ( http://www.pajero4x4.ru/bbs/phpBB2/view ... 96#p806396 ), но туда почти не ходит народ, молчание. Соберу тут всё. И да, поиск курил, мануалы смотрел.

Проблема: Не могу обнаружить блок предохранителей под панелью слева от руля! У меня такого как на фото в теме ящичка - нет.

Снял панель полностью - слева торчит только блок штатной сигналки, глубже его - релюхи большие на плате и еще глубже красно-зеленый футлярчик (ЦЗ вроде). Это все не то.

Вот найденная в Электрике фотка (где блок понятно):




Вот схемка (блок - F):




А вот внутрянка у меня:

Сначала блок сигналки:




Глубже релюшки:




Еще глубже блок ЦЗ?:




Коробки с предами нема!

[DimDimych]

Андрей77vse16
У тебя вообще-то блок предохранителей должен быть не за панелью приборов, а чуть выше левой ноги под панелью приборов (черная такая коробочка).
И чтобы удовлетворить свое любопытство ее содержимым ничего для этого снимать не надо, ни панель ни двигатель, ни колеса.

[Андрей77vse16]

Дмитрий, подскажите, пожалуйста, где именно выше левой ноги?:

[V_Noise]

вообще то на месте блока ЦЗ как раз и д.б. блок предохранителей. Посмотри над ним, может выше переставили

[vadym]

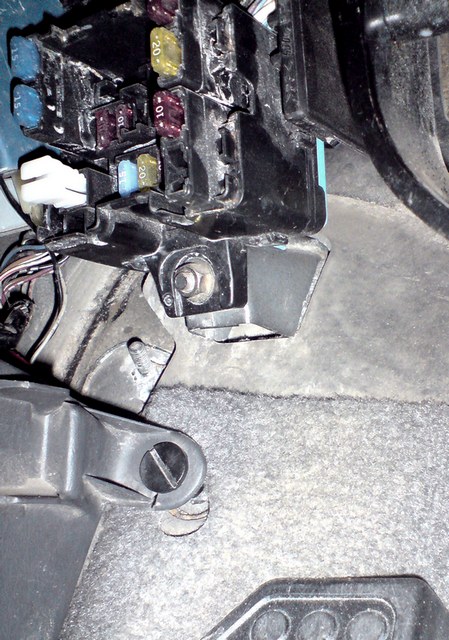

Андрей77vse16, ту фотку, что тебя мучает сделал я, снимал с низу вверх фотоаппарат стоял в глубине на подножке для левой ноги.
Фотка для МПС с мех. коробкой у тебя может быть и по другому.

[Андрей77vse16]

Т.е. это снизу вверх, я примерно так и понял - виден край боковой панели.

У меня выше подставки под ногу - пустая шпилька с резьбой (на фотках видно). Не на ней ли должен был быть закреплен блок?

[V_Noise]

Т.е. это снизу вверх, я примерно так и понял - виден край боковой панели.

У меня выше подставки под ногу - пустая шпилька с резьбой (на фотках видно). Не на ней ли должен был быть закреплен блок?

нет не на ней. эта шпилька для обшивки салона. а блок смотри где то внутри или в самом блоке ЦЗ. может их совместили. по размеру похож

[vadym]

У меня выше подставки под ногу - пустая шпилька с резьбой (на фотках видно). Не на ней ли должен был быть закреплен блок?

У меня да, эта шпилька для нижнего крепления блока предохранителей, причем блок предохранителей является продолжением блока с реле, который выше.
Как у тебя должно быть не знаю, но вроде на ММС он там же.

[DimDimych]

Андрей77vse16
фото у vadym совершенно все верно показывает, у меня также на этой шпильке висит.
Видимо у тебя перенесли.
блок якобы ЦЗ у тебя по размеру уж очень похож на блок предохранителей. Открой посмотри, может действительно в него впендюрили.

[LYUBER]

Обшивку пластиковую под рулём сними. там слева в самом конце и есть блок предохранителей, а за ним (ещё глубже - блок реле. Чтобы увидеть надо лечь и + фонарик. Там куча проводов, но блоки большие, увидишь.

Машины без блока не ездят

[Karen 008005]

Добрый день !Помогите разобраться не горит лапочка пристегнуть ремень когда включаешь зажигание!В чем может быть проблема предохранители вроде все целы посмотрел какие нашел!!А произошло это из-за того что поменял лампочки на светодиод не стала работать обратно поставил лампочку тоже самое!!Может кто сталкивался с этим?

[Moonlight]

А кто-нибудь может сфотографировать крышку коробки предохранителей крупным планом? А то что то нету у меня ее и понять от чего каждый предохранитель невозможно. А по книжке все не совпадает
