Mp3 в Pajero Montero

[alpa]

Всем у кого есть желание заиметь mp3 в машину и оставить вывод информации из магнитолы на дисплей.

Сегодня в помощью товарища смогли установить это. Магнитола от Mitsubishi Grandis с поддержкой Mp3

MITSUBISHI U171 DY-2E64WT-TH



вместо древней кассетной MITSUBISHI 9181 MZ594188 RX-1E94WT-WS



На вид разьемы похожы, однако на деле оказалось, что разьем под внешний дисплей(белый) у новой магнитолы 7 контактов в два ряда, а у старой штатной 8 контактов в два ряда. Трудно заметить различие пока не попробуешь подключить.

U171 MITSUBISHI U171 DY-2E64WT-TH


9181 MITSUBISHI 9181 MZ594188 RX-1E94WT-WS


На деле оказалось- необходимые нам провода для вывода сигнала с магнитолы дублируются в круглом разьеме для подключения чейнджера. Для того, чтобы оставить магнитолу легкосьемной и не подпаиваться к контактам магнитолы, распотрошили кабель соединения чейнджера и магнитолы. Подпаяли к 3 проводам хвосты.Синий к синему, Зеленый к зеленому, Оранж-красный(другого цвета не было под рукой) к желтому.




завтра продолжу опус как все соберу......

Подпаяные провода от шлейфа чейнджера заводим на нашу родную белую фишку, оставщуюся за магнитолой. Реализация на фото пока такая, временная, можно и сразу припаять к соответствующим проводам.



Вставили остальные разьемы(колонки, антенна, масса) и вуаля
Магнитола пока не задвинута до упора, на фото немного выпирает из рамки



Сегодня заметил, что при включении габаритов подсветка монитора не уменьшается- понадобится еще кабелечков прокинуть. У кого есть возможность найти оригинальный белую фишку от этой магнитолы будут избавлены от хлопот с пайкой.

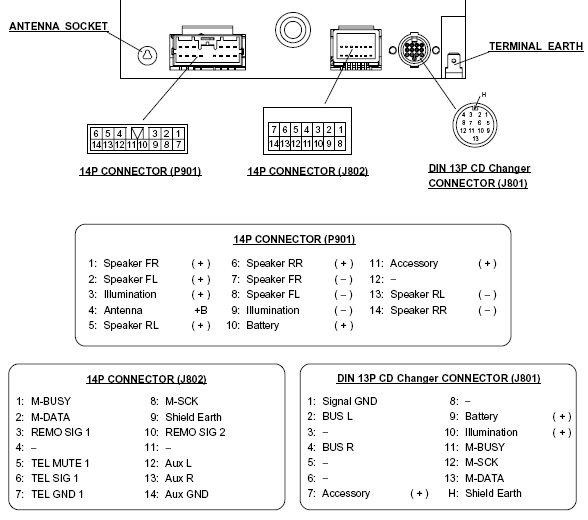

Схемка в помощь MITSUBISHI U171 DY-2E64WT-TH
