Электросхемы

[Начинающий рыбак]

Братцы,надо электросхемы на П-3 дизель на русском языке,схемы на вражеском языке скачал и за 4 часа их изучений так ничего и не вымучил,скачал мануал на русском,а он кончается на электросхемах,может ссылку кто даст или еще как.

[Captain Sergio]

Там все понятно. Чего нпонятно- спрашивай.

[Начинающий рыбак]

Да я даже не могу найти страницу центрального замка,англицкие тока буковки знаю и в школе между перекурами немецкий.

[игорьнижневартовск]

На сайте аут-клуба есть все электросхемы на П III,мназвания даже на русском

[Начинающий рыбак]

Как то не получается у меня со схемами,нет у меня WIRINGa,хочу найти схему освещения салона,тот провод который лампочку зажигает при открытии дверей,где его искать?На аутлендеровском форуме схемы тоже на английском и почему то так же не открывается,наверно в моем компе чего то не хватает чтоб открыть.Если ты видел на русском скинь ссылку.

[игорьнижневартовск]

Да их надо скачать, распаковать на своем компе, и потом уже открывать. Они в формате pdf.
Есть на компе акробат? Дай свой емэйл, я тебе скину туда уже распакованный, объем 14мБ, сюда не вставляется

[Captain Sergio]

Как то не получается у меня со схемами,нет у меня WIRINGa,хочу найти схему освещения салона,тот провод который лампочку зажигает при открытии дверей,где его искать?На аутлендеровском форуме схемы тоже на английском и почему то так же не открывается,наверно в моем компе чего то не хватает чтоб открыть.Если ты видел на русском скинь ссылку.

Машина какая - число дверей и руль с какой стороны?

[Captain Sergio]

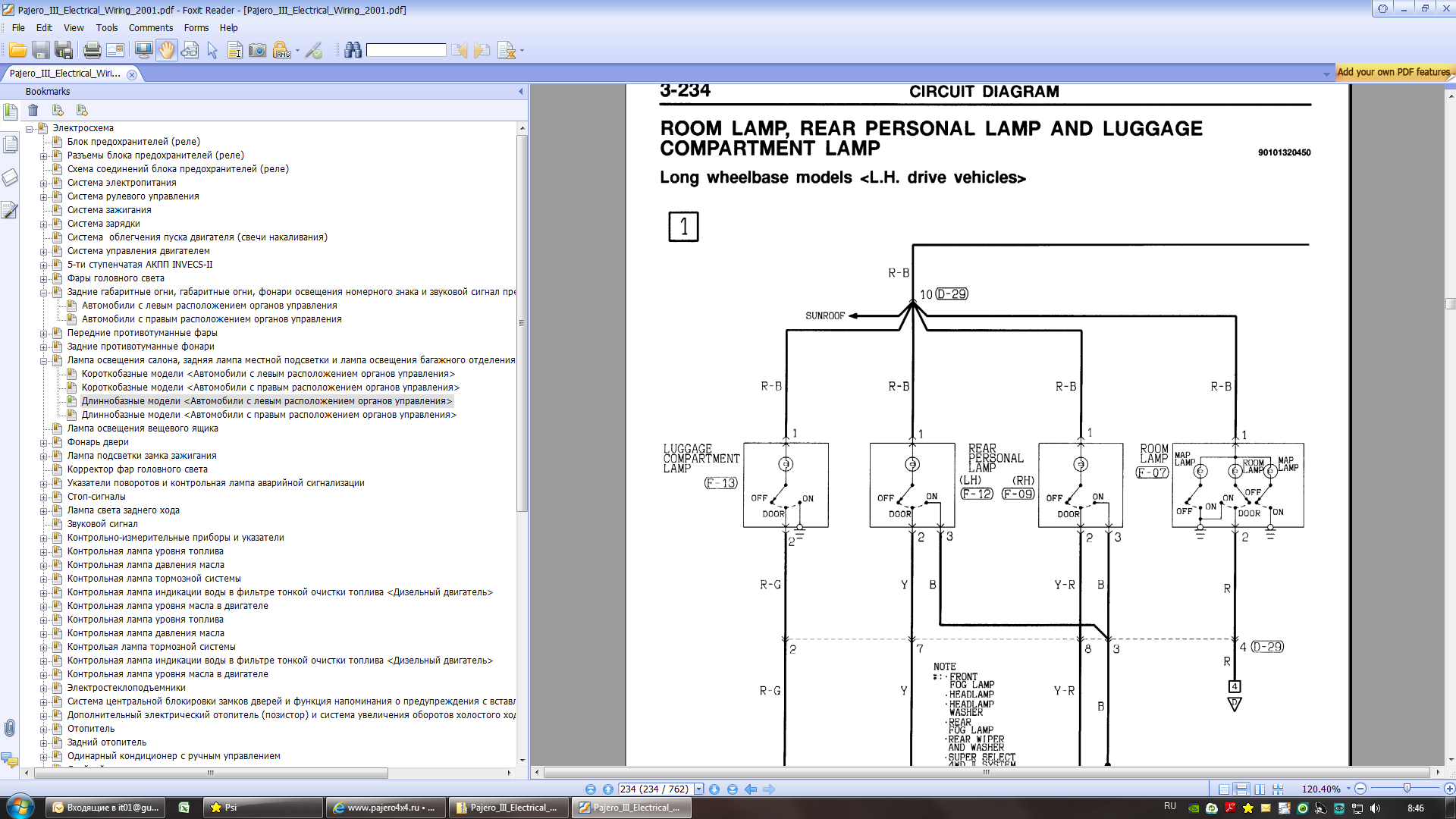

Лови страничку с твоей схемой. На ней имя файла и номер страницы есть. Дальше ищи в схемах, которые я выкладывал.

[Начинающий рыбак]

Авто 2005 года дизель левый руль.Как я понял из схемы мне нужен разъем D-29 провод красный с черной полосой находится в "напольная консоль" и цифра 10 предполагаю обозначает количество контактов,но на разъеме с низу страницы 13 контактов.Как бы уточнить что значит цифра 10 перед разъемом и где находится напольная консоль?

[Andruxa 271]

Привет всем, нужна помощь, на работающем моторе вытащил предохранитель в салоне, (авто p 4 дизель автомат, 2008 года 4м41), под рулем, 2 или 3, оба вытаскивал, после чего загорелся на приборке аирбэг и погасла правая сторона габариты и подсветка режимов раздатки на консоли, что делать, как лечить, спасибо?

[Captain Sergio]

Авто 2005 года дизель левый руль.Как я понял из схемы мне нужен разъем D-29 провод красный с черной полосой находится в "напольная консоль" и цифра 10 предполагаю обозначает количество контактов,но на разъеме с низу страницы 13 контактов.Как бы уточнить что значит цифра 10 перед разъемом и где находится напольная консоль?

цифра 10 скорее имеет отношение к общей точке а не к разъему.

[Andruxa 271]

решил проблему, заменой предохранителя, ошибку поеду в сервис сбрасывать, иначе никак.

[Yurii_ra]

Приветствую.
нужна схема выключателя стоп сигналов(4-х конт) с кем он там в цепи.

Спасибо.

[Captain Sergio]

Приветствую.
нужна схема выключателя стоп сигналов(4-х конт) с кем он там в цепи.

Спасибо.

Года машины какой?

[Yurii_ra]

Приветствую.
нужна схема выключателя стоп сигналов(4-х конт) с кем он там в цепи.

Спасибо.

Года машины какой?

2000.

[Esen]

Приветствую.
нужна схема выключателя стоп сигналов(4-х конт) с кем он там в цепи.

Спасибо.

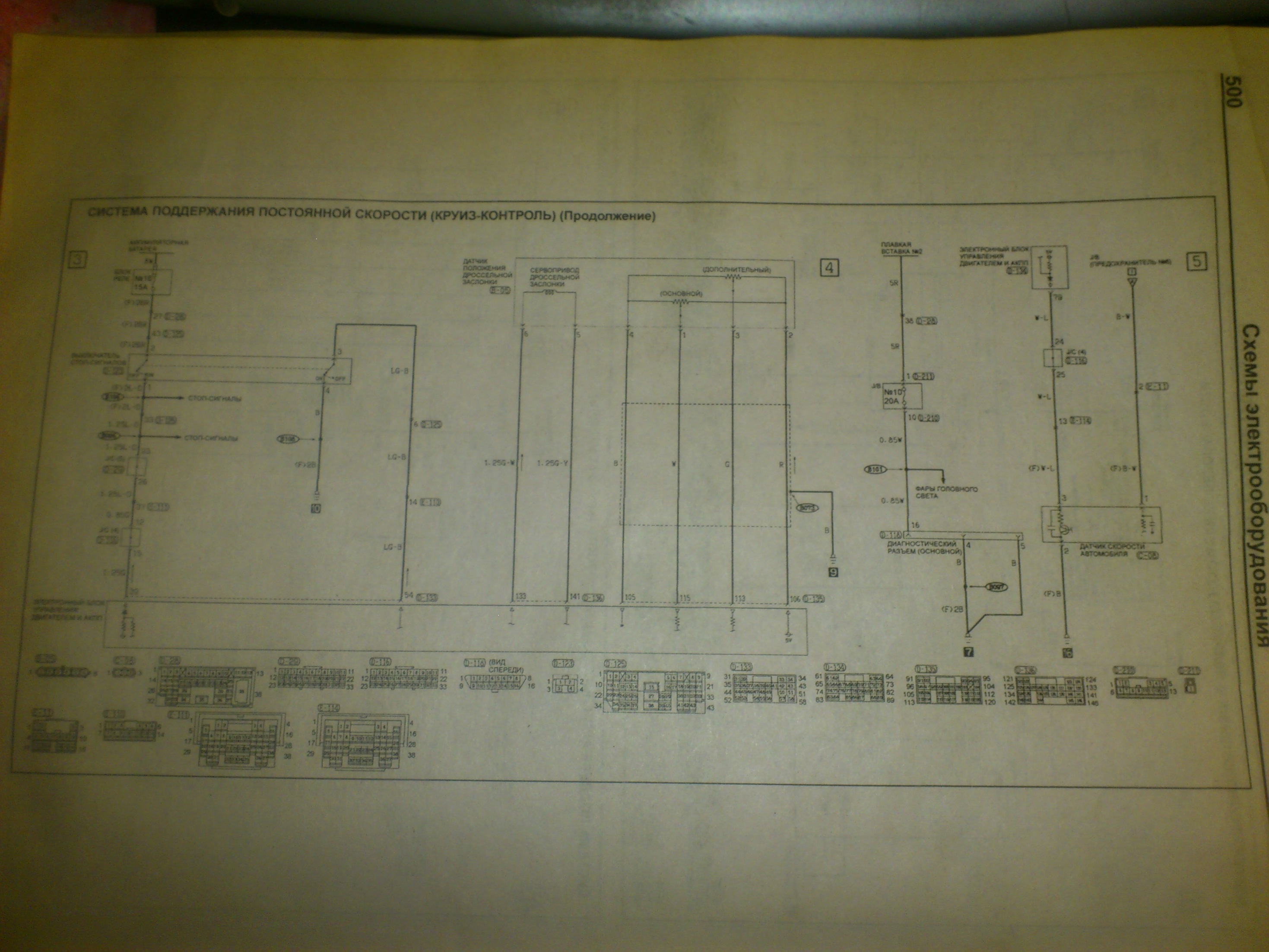

Вот такая схемка?

[Yurii_ra]

Приветствую.
нужна схема выключателя стоп сигналов(4-х конт) с кем он там в цепи.

Спасибо.

Вот такая схемка?

да оно..спасибо.
я не понял обозначение на этой схеме...поскажешь?

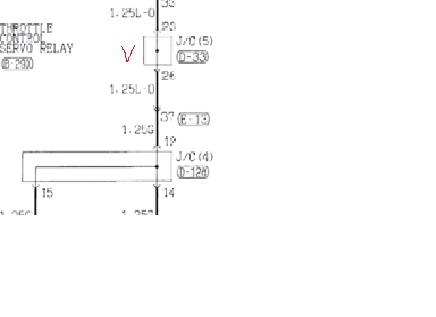

вырезал из схемы Cruise Control...
что это за квадрат с точкой в центре?

[Captain Sergio]

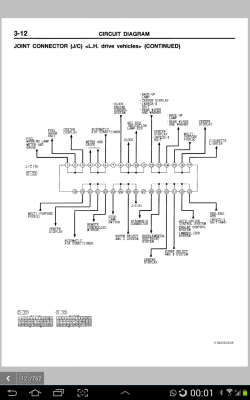

Это точка на специальном разьеме для диагностики. Для Тебя это просто провод.

[Esen]

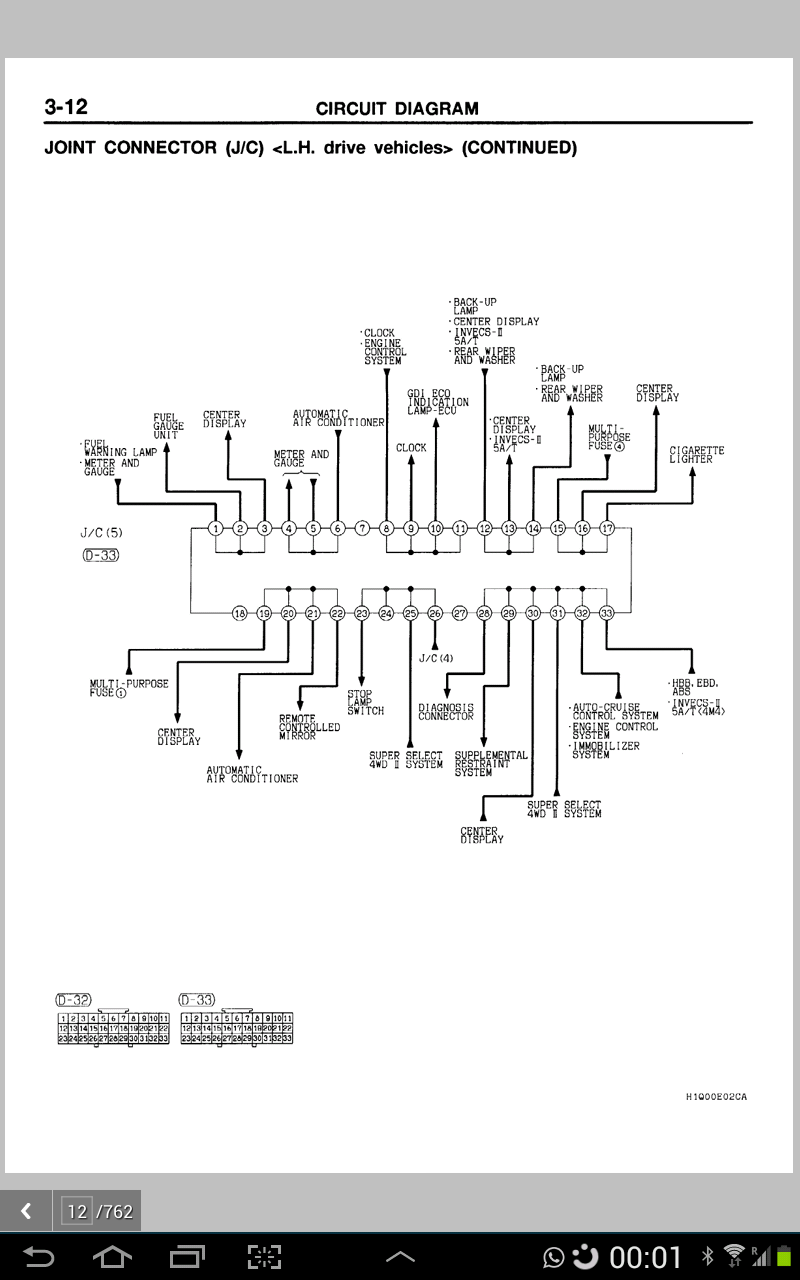

Это так называемый joint connector, место, где соединяются провода из разных цепей.

[Yurii_ra]

Приветствую.
нашёл мануал 2000-2006г, но там другая схема выключателя стоп сигналов. какая подходит для меня?

всех с НАСТУПАЮЩИМ....
